Для вашей безопасности:
Примечания:
Полностью выключите телефон перед началом работы.
Подготовьте iOpener и приложите его к заднему стеклу минимум на три минуты, чтобы ослабить клей.
Также можно использовать фен, термопистолет или нагревательную панель, но будьте осторожны, чтобы не перегреть телефон — дисплей и аккумулятор чувствительны к высокой температуре.
Установите присоску на заднее стекло как можно ближе к нижнему краю.
Если заднее стекло сильно треснуто, наклейте сверху прозрачную упаковочную ленту, чтобы присоска могла закрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае, приклейте присоску к заднему стеклу суперклеем.
Потяните присоску вверх с сильным и равномерным усилием, чтобы создать зазор между стеклом и рамкой.
Если зазор не создается, нанесите больше тепла, чтобы смягчить клей.
Вставьте открывающий инструмент в зазор.
Проведите открывающим инструментом к нижнему правому углу, чтобы разрезать клей.
Оставьте инструмент на месте, чтобы клей не склеился снова.
Вставьте второй открывающий инструмент под нижний край заднего стекла.
Проведите инструментом к нижнему левому углу, чтобы разрезать клей.
Оставьте инструменты на месте, чтобы клей не склеился снова.
Если клей становится трудно разрезать, он, скорее всего, остыл. Используйте iOpener, чтобы снова нагреть его.
Вставьте третий открывающий инструмент под нижний левый угол заднего стекла.
Проведите инструментом вдоль левого края телефона, чтобы разрезать клей.
Оставьте инструмент в верхнем левом углу, чтобы клей не склеился снова.
Вставьте четвертый открывающий инструмент под верхний левый угол заднего стекла.
Проведите инструментом вдоль верхнего края, чтобы разрезать клей.
Оставьте инструмент в верхнем правом углу, чтобы клей не склеился снова.
Вставьте пятый и последний открывающий инструмент под верхний правый угол заднего стекла.
Проведите инструментом вдоль правого края задней крышки, чтобы разрезать оставшийся клей.
Снимите заднее стекло.
Если стекло все еще прилипло к рамке, проведите открывающим инструментом по всему периметру, пока стекло полностью не отделится.
При повторной сборке: Закрепите заднее стекло с помощью предварительно нарезанного клея или двустороннего скотча. После установки стекла приложите сильное и равномерное давление к телефону на несколько минут, чтобы клей хорошо схватился — подойдет стопка тяжелых книг.
Используйте пинцет, чтобы аккуратно отклеить нижний правый угол ленты зарядной катушки от крышки дополнительной платы.
Используйте пинцет, чтобы аккуратно отклеить нижний левый угол ленты зарядной катушки от динамика.
Сборка вспышки удерживается легким клеем и закрывает винт крышки материнской платы.
Аккуратно проведите открывающим инструментом под нижним краем сборки вспышки.
Подденьте сборку вспышки.
Не пытайтесь полностью снять сборку вспышки — ее кабель приклеен к задней части крышки материнской платы.
Используйте крестовую отвертку, чтобы удалить десять винтов длиной 3,8 мм, удерживающих крышку материнской платы.
Один из винтов закрыт белой наклейкой, указывающей на попадание воды. Вы можете проколоть наклейку отверткой, чтобы открутить винт.
Крышка материнской платы также удерживается плотными пластиковыми защелками.
Вставьте пластиковый инструмент под нижний правый край крышки материнской платы.
Подденьте вверх, чтобы ослабить крышку и создать зазор.
Вставьте открывающий инструмент под нижний правый край крышки материнской платы.
Проведите инструментом вверх вдоль правого края крышки.
Поверните инструмент, чтобы освободить пластиковые защелки, и подденьте крышку.
Используйте пинцет или пальцы, чтобы снять крышку материнской платы.
Зарядная катушка прикреплена к крышке материнской платы и поднимется вместе с ней.
Используйте пластиковый инструмент, чтобы отсоединить кабель аккумулятора, поддев разъем вверх из гнезда в нижнем левом углу материнской платы.
При повторной сборке: Аккуратно совместите разъем и нажмите на одну сторону, пока он не защелкнется, затем повторите для другой стороны. Не нажимайте на середину — это может привести к повреждению контактов.
Используйте крестовую отвертку, чтобы удалить пять винтов длиной 3,8 мм, удерживающих крышку дополнительной платы.
Один из винтов закрыт белой наклейкой, указывающей на попадание воды. Вы можете проколоть наклейку отверткой, чтобы открутить винт.
Вставьте кончик пластикового инструмента под верхний правый край крышки дополнительной платы.
Подденьте вверх, чтобы ослабить крышку.
Используйте пинцет или пальцы, чтобы снять крышку дополнительной платы.
Используйте пластиковый инструмент, чтобы отсоединить кабель соединения от материнской платы, поддев разъем вверх из гнезда.
Проведите одним концом пинцета под металлический кронштейн, закрывающий кабель соединения.
Используйте пинцет, чтобы поднять и снять металлический кронштейн.
Используйте пластиковый инструмент, чтобы отсоединить кабель соединения от дополнительной платы, поддев разъем вверх из гнезда.
Используйте пинцет или пальцы, чтобы снять кабель соединения.
Используйте пластиковый инструмент, чтобы отсоединить кабель зарядного порта, поддев разъем вверх из гнезда на нижнем крае материнской платы.
Не сгибайте кабель резко, чтобы не повредить его.
Отогните кабель зарядного порта вниз, чтобы получить доступ к аккумулятору.
Вы можете использовать небольшой кусочек ленты, чтобы временно закрепить кабель на рабочей поверхности и избежать его повреждения.
Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор — поврежденный аккумулятор может протечь или загореться.
Используйте пинцет с тупыми концами, чтобы отклеить правый язычок аккумулятора, пока не сможете схватить его пальцами.
Не пытайтесь полностью извлечь аккумулятор — левая сторона все еще приклеена к рамке.
Потяните за правый язычок, чтобы извлечь правую сторону аккумулятора из углубления.
Если аккумулятор не поддается, нагрейте экран с помощью iOpener в течение двух минут, чтобы ослабить клей.
Также можно использовать фен, термопистолет или нагревательную панель, но будьте осторожны, чтобы не перегреть устройство.
Нагревайте только сторону с экраном, чтобы не перегреть аккумулятор.
Используйте пинцет с тупыми концами, чтобы отклеить левый язычок аккумулятора, пока не сможете схватить его пальцами.
Потяните за левый язычок, чтобы извлечь левую сторону аккумулятора из углубления.
Будьте осторожны, чтобы не согнуть аккумулятор при извлечении — поврежденный аккумулятор может протечь или загореться.

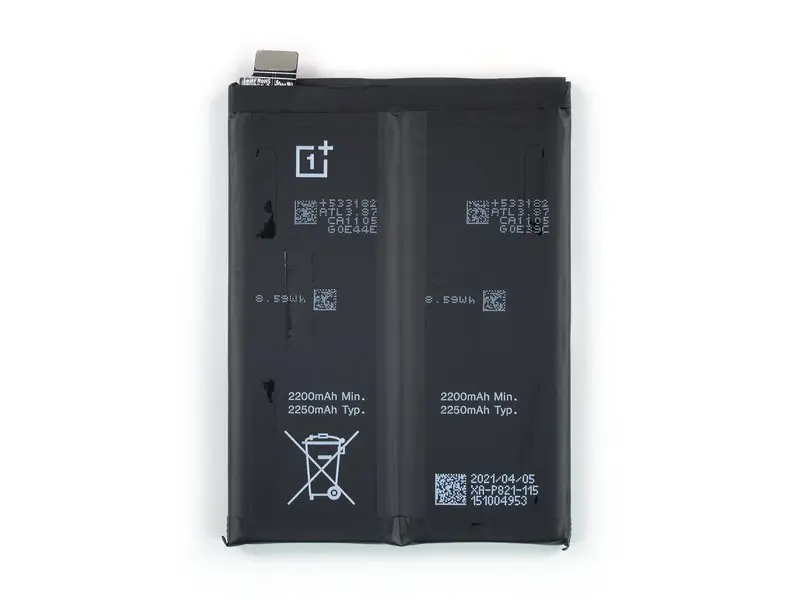

Поднимите аккумулятор, чтобы отделить его от оставшегося клея, и извлеките его.
Не устанавливайте поврежденный или деформированный аккумулятор — это может быть опасно.
При повторной сборке: Временно подключите аккумулятор к материнской плате перед установкой, чтобы убедиться в правильном выравнивании. Отключите аккумулятор после установки.
Закрепите новый аккумулятор с помощью предварительно нарезанного клея или двустороннего скотча. Нанесите клей на устройство в местах, где был старый клей, а не на сам аккумулятор. Плотно прижмите новый аккумулятор.
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
При повторной сборке нанесите новый клей там, где это необходимо, предварительно очистив поверхности изопропиловым спиртом (90% и выше).
Для оптимальной производительности откалибруйте новый аккумулятор после завершения ремонта.
Отнесите электронные отходы в сертифицированный центр переработки R2 или e-Stewards.
Ремонт прошел не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в сообщество OnePlus 9 5G.
