Замена аккумулятора на Apple iPhone 11 Pro Max

Перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите питание вашего iPhone перед началом разборки.

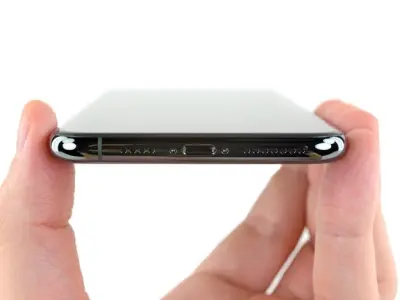

Открутите два винта Pentalobe длиной 6,7 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

Вскрыватель, если слишком глубоко его вставлять, может повредить ваше устройство. На этом шаге промаркируйте свой медиатор, чтобы предотвратить повреждение.

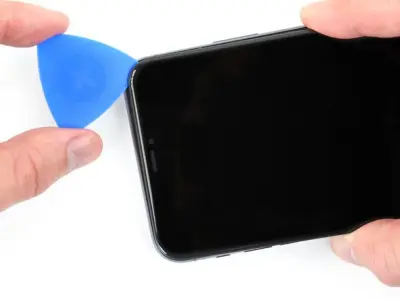

Отмерьте 3 мм от кончика и пометьте вскрыватель перманентным маркером.

Вы также можете пометить остальные углы вскрывателя другими размерами.

В качестве альтернативного метода маркировки приклейте монету скотчем к медиатору на расстоянии 3 мм от кончика.

Если у вашего iPhone разбит экран, предотвратите дальнейшее растрескивание и возможные травмы, заклеив стекло скотчем.

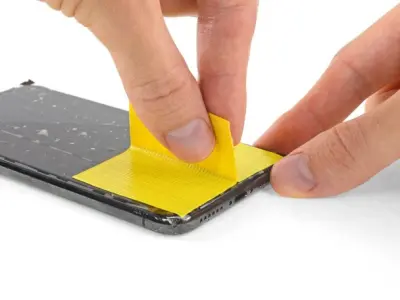

Наклейте полоски скотча на дисплей iPhone внахлест, пока вся поверхность не будет закрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла во время ремонта.

Если разбитое стекло осложняет приклеивание присоски на следующих нескольких шагах, попробуйте свернуть кусок прочного скотча (например, клейкую ленту) в форме ручки и приподнимите дисплей с ее помощью.

Если эти способы не сработают, вы можете приклеить присоску к дисплею суперклеем.

Следующие три шага демонстрируют Anti-Clamp, инструмент, спроектированный для облегчения процедуры вскрытия. Если вы не используете Anti-Clamp, пропустите три шага до другого способа разборки.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Заведите рычаги с левого или правого края iPhone.

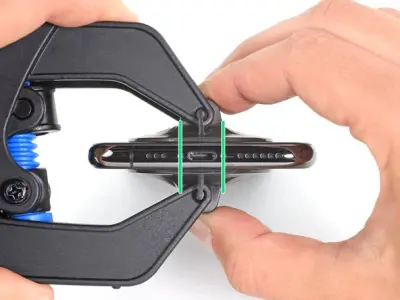

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если окажется, что дисплей слишком скользкий и Anti-Clamp не держится, вы можете использовать клейкую ленту для лучшего сцепления.

Сдвиньте синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными относительно друг друга. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

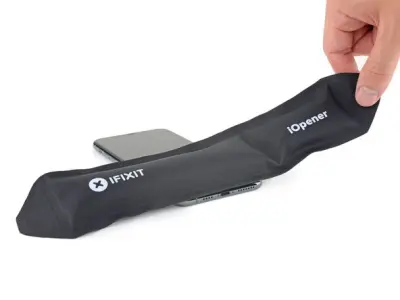

Нагрейте iOpener и пропустите его через отверстие между рычагами Anti-Clamp.

Также можно использовать фен, тепловую пушку или электрическую плиту, но чрезмерный нагрев может повредить дисплей и/или аккумулятор, поэтому будьте осторожны.

Согните iOpener так, чтобы его часть лежала на нижнем краю iPhone.

Подождите одну минуту, чтобы дать проклейке возможность отклеиться и образовать зазор.

Вставьте вскрыватель в зазор под пластиковой рамкой дисплея, не под сам дисплей.

Если Anti-Clamp не создает достаточного зазора, дополнительно нагрейте этот участок и поверните ручку по часовой стрелке на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите около минуты между поворотами. Позвольте Anti-Clamp и времени сделать всю работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone поможет размягчить проклейку, крепящую дисплей, и облегчит вскрытие аппарата.

Используйте фен или тепловую пушку, или подготовьте iOpener и приложите его к нижнему краю телефона примерно на минуту, чтобы размягчить проклейку под ним.

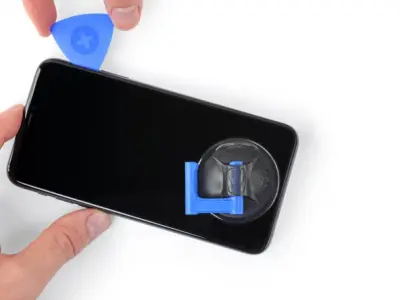

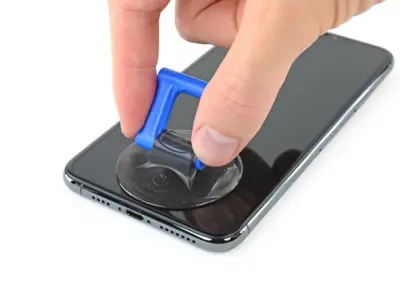

Если вы используете одну присоску, приложите ее к нижнему краю телефона, избегая изогнутую кромку стекла.

Потяните присоску с постоянным усилием, чтобы создать небольшой зазор между дисплеем и корпусом.

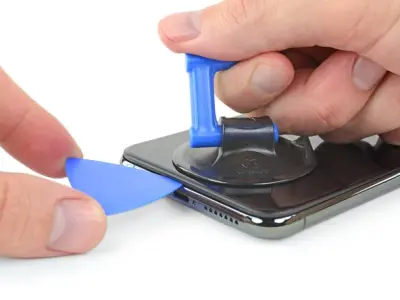

Вставьте вскрыватель в образовавшийся зазор.

Водонепроницаемая проклейка, удерживающая дисплей на месте, очень прочная; для создания начального зазора потребуется значительное усилие. Если трудно его создать, дополнительно нагрейте и осторожно покачивайте дисплей вверх-вниз, чтобы ослабить клей, пока не образуется зазор, достаточный для вставки инструмента.

Проведите вскрывателем вокруг нижнего левого угла и вверх вдоль левого края IPhone, отделяя проклейку, удерживающую дисплей на месте.

Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить внутренние компоненты.

Вдоль правого края телефона расположен хрупкий шлейф. Не вставляйте вскрыватель с этой стороны, так как вы можете его повредить.

Снова установите вскрыватель в нижний край iPhone и проведите им вверх по правой стороне, продолжая отделять проклейку.

Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить шлейф дисплея.

Верхний край дисплея закреплен не только проклейкой, но и зажимами.

Аккуратно потяните правый край дисплея вниз в направлении порта зарядки.

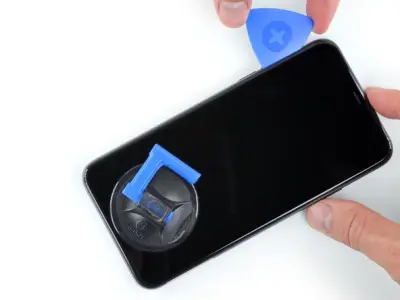

Вставьте вскрыватель в верхний правый угол телефона.

Продолжайте тянуть дисплей вниз в направлении порта зарядки, чтобы создать зазор достаточный для вскрывателя.

Проведите вскрывателем к верхнему левому углу и разрежьте всю оставшуюся проклейку, удерживающую дисплей.

Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить модуль передних датчиков.

Удалите присоску с дисплея.

Откройте iPhone, приподняв дисплей вверх с левой стороны, как заднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

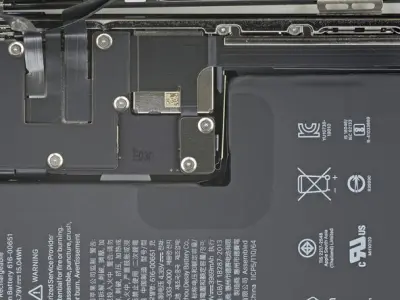

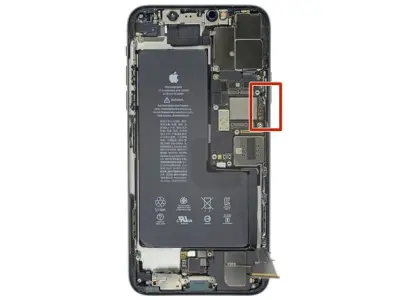

Удалите два винта Y000 длиной 1,3 мм, крепящих защитную пластину коннектора аккумулятора.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были взяты, чтобы избежать повреждения телефона.

Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

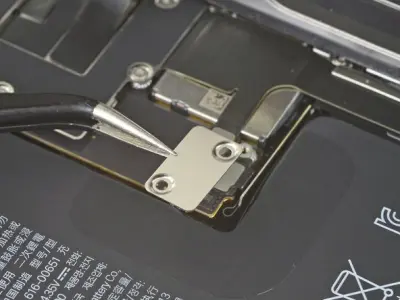

Удалите защитную пластину.

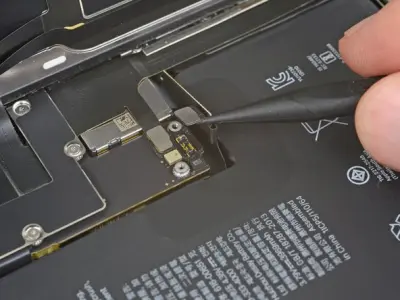

Острым концом вскрывателя или чистым ногтем приподнимите коннектор аккумулятора от разъема на материнской плате.

Постарайтесь не повредить черные силиконовые уплотнители вокруг этого и других коннекторов. Они обеспечивают дополнительную защиту от проникновения влаги и пыли.

Немного сдвиньте коннектор от материнской платы, чтобы предотвратить случайный контакт с разъемом и подачу питания на телефон в ходе ремонта.

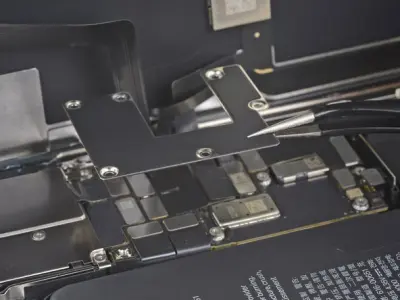

Отверткой Y000 выкрутите шесть винтов длиной 1,3 мм, крепящих защитную пластину материнской платы.

Удалите защитную пластину.

С помощью вскрывателя или пальцами отсоедините коннектор шлейфа дисплея.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

Вскрывателем или пальцами отсоедините коннектор модуля передних датчиков.

Также вскрывателем или пальцами отсоедините коннектор шлейфа сенсора.

Если после ремонта какая-то часть экрана не реагирует на прикосновения, отсоедините аккумулятор и заново подключите этот коннектор, убедитесь, что он полностью встал на место с щелчком и что в гнезде нет пыли и ничего не мешает.

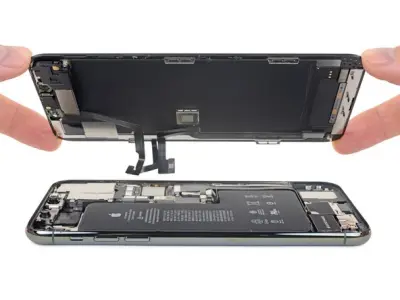

Удалите дисплейный модуль.

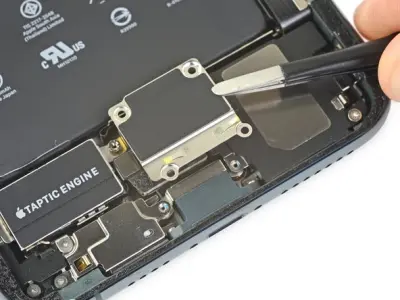

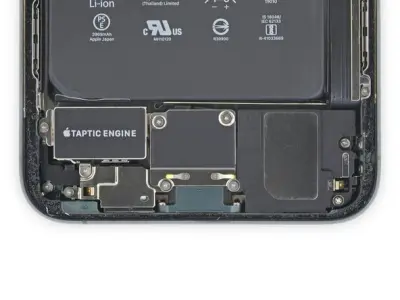

Используйте отвертку Y000, чтобы удалить четыре винта длиной 1,2 мм, крепящих защитную пластину нижнего коннектора аккумулятора.

Удалите защитную пластину.

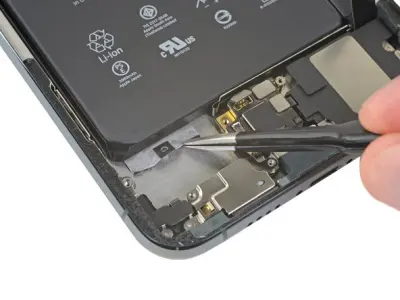

Вскрывателем отсоедините коннектор нижнего шлейфа аккумулятора, приподняв коннектор от разъема.

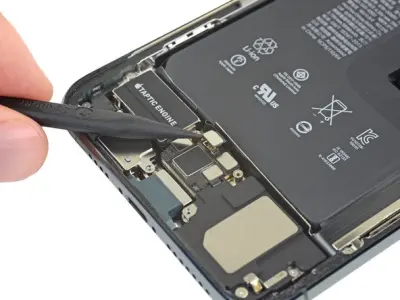

Вскрыватлем отсоедините шлейф вибромотора Taptic Engine, приподняв коннектор от разъема.

Выкрутите три винта, крепящих Taptic Engine:

• Один винт Y000 длиной 2,0 мм.
• Один винт Y000 длиной 1,6 мм.
• Один стопорный винт длиной 4,0 мм.

Стопорные винты лучше всего выкручивать стопорной отверткой или соответствующим битом.

В крайнем случае, с этой задачей справится небольшая отвертка с плоской головкой, но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

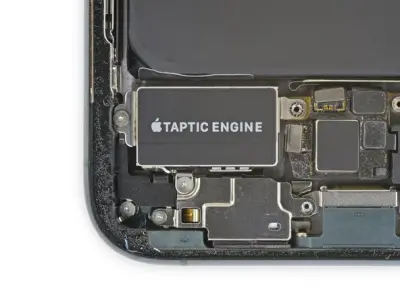

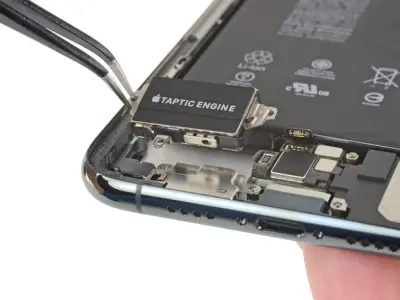

Удалите Taptic Engine.

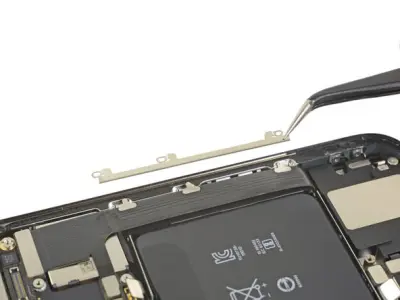

Используя отвертку Y000, выкрутите три винта длиной 1,3 мм, крепящих скобу шлейфа зарядки.

Удалите скобу.

Приподнимите оба коннектора шлейфа зарядки от материнской платы, чтобы отключить шлейф.

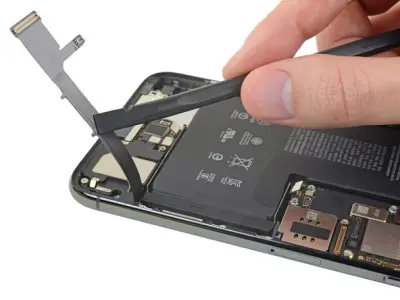

Осторожно поднимите шлейф зарядки и отогните его в направлении нижнего края iPhone, чтобы открыть доступ к аккумулятору.

Аккумулятор крепится к задней части корпуса с помощью трех кусочков эластичного скотча - один на нижнем краю аккумулятора, один на верхнем и один на правом.

Каждый кусочек скотча имеет на конце один или два черных язычка, которые слегка приклеены к краю аккумулятора.

На следующих шагах вы потянете за каждый язычок, чтобы медленно вытянуть скотч из-под аккумулятора. Этот скотч теряет свою липкость при растяжении, поэтому вы сможете легко извлечь аккумулятор.

Если полоски порвутся, не паникуйте! Не всегда всё происходит так, как задумано. Продолжайте читать, чтобы получить советы по удалению порванных полосок.

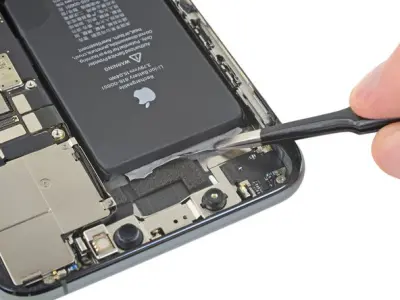

Отклейте первый язычок от нижнего края аккумулятора.

Не проткните аккумулятор острыми инструментами. Проколотый аккумулятор может привести к утечке опасных химических веществ или возгоранию.

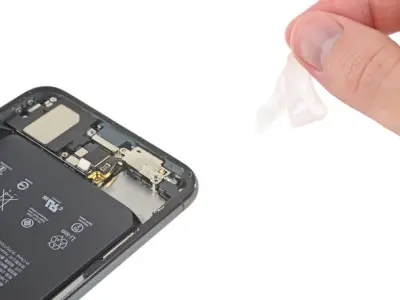

Ухватите язычок пальцами и медленно потяните его от аккумулятора в направлении нижней части iPhone.

Тяните достаточно сильно, чтобы сохранить натяжение полоски скотча, но не перетягивайте ее. Дайте проклейке достаточно времени, чтобы растянуться и отклеиться из-под аккумулятора.

Не прижимайте аккумулятор. Крепко держите iPhone за боковые стороны.

Сохраняйте полоску ровной и без складок. Старайтесь тянуть равномерно по всей ширине, а не за середину или одну из сторон.

Тяните под небольшим углом, чтобы полоска не зацепилась за край аккумулятора.

Если полоска оторвалась, попробуйте извлечь ее пальцами или тупым пинцетом и продолжайте тянуть, но не поддевайте аккумулятор.

Если полоска все-таки оборвалась под аккумулятором и ее невозможно извлечь, перейдите к другим полоскам, а затем действуйте, как указано ниже.

Верхний язычок расположен очень близко к датчику Face ID. Если датчик повредится, восстановить Face ID сможет только сервис Apple, поэтому будьте предельно осторожны. Не трогайте линзы руками.

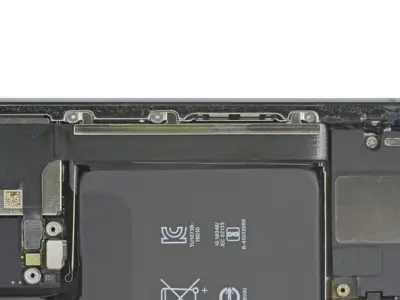

Отклейте язычки от верхнего края аккумулятора.

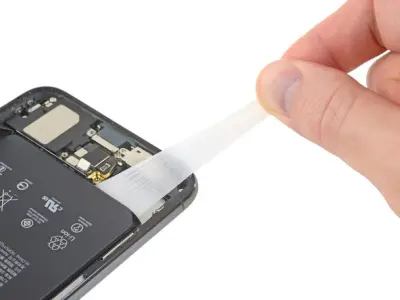

Ухватите сразу оба язычка и медленно потяните их от аккумулятора в направлении верхнего края телефона.

Выполните те же действия, что и с предыдущим язычком: не давите на аккумулятор, сохраняйте полоску ровной и без складок, тяните под небольшим углом.

Если полоска оторвалась, попробуйте извлечь ее пальцами или тупым пинцетом и продолжайте тянуть, но не поддевайте аккумулятор.

Если полоска все-таки оборвалась под аккумулятором и ее невозможно извлечь, перейдите к следующему шагу.

Отклейте два оставшихся язычка от правого края аккумулятора.

Выполняя ту же процедуру, что и раньше, потяните оба язычка одновременно, чтобы растянуть и удалить оставшуюся клейкую полоску, удерживающую аккумулятор на месте. Старайтесь не зацепить проклейку за край iPhone.

Будьте осторожны, чтобы аккумулятор не выскочил из iPhone, когда выйдет последняя полоска скотча.

Если вы успешно удалили все полоски, пропустите следующий шаг.

В противном случае перейдите к следующему шагу.

Если у вас все еще возникают проблемы с извлечением аккумулятора, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора в области оборвавшихся полосок скотча.

Подождите около одной минуты, пока спиртовой раствор ослабит клей.

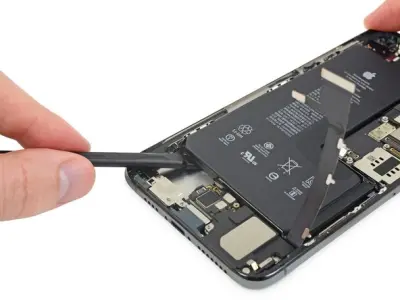

Используйте плоский конец лопатки, чтобы осторожно приподнять аккумулятор.

Не пытайтесь с силой вынимать аккумулятор. При необходимости нанесите еще несколько капель спирта, чтобы еще больше ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор с помощью инструментов.

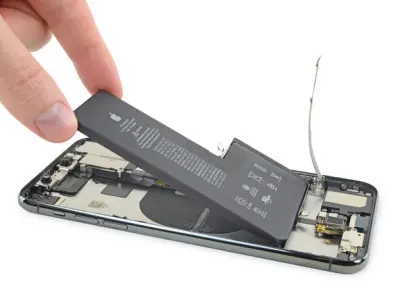

Удалите аккумулятор.

Если в телефоне остался какой-либо спиртовой раствор, тщательно вытрите его или позвольте ему высохнуть до установки нового аккумулятора.

До того, как закрепите новый аккумулятор, временно подключите коннектор к материнской плате. Это гарантирует, что аккумулятор будет правильно установлен в своем углублении.

Закрепите аккумулятор, отсоедините его и продолжайте сборку устройства.

Выполните принудительную перезагрузку после повторной сборки. Это может предотвратить ряд проблем и упростить устранение неполадок.

Заключение

Сравните вашу новую запчасть с оригинальной, возможно, перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.

Для сборки устройства следуйте этой инструкции в обратном порядке.
