Замена дисплея на Apple iPhone 11 Pro Max

Перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите питание вашего iPhone перед началом разборки.

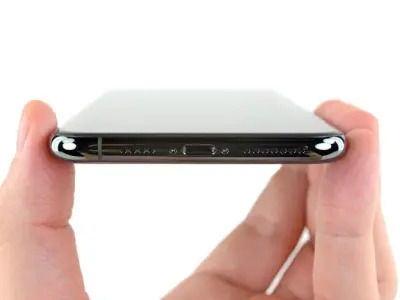

Открутите два винта Pentalobe длиной 6,7 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

Вскрыватель, если слишком глубоко его вставлять, может повредить ваше устройство. На этом шаге промаркируйте свой медиатор, чтобы предотвратить повреждение.

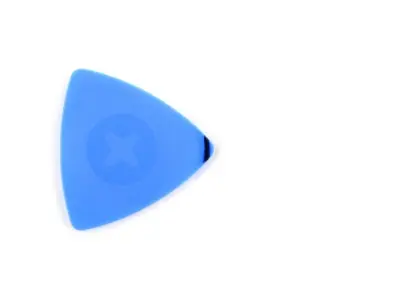

Отмерьте 3 мм от кончика и пометьте вскрыватель перманентным маркером.

Вы также можете пометить остальные углы вскрывателя другими размерами.

В качестве альтернативного метода маркировки приклейте монету скотчем к медиатору на расстоянии 3 мм от кончика.

Если у вашего iPhone разбит экран, предотвратите дальнейшее растрескивание и возможные травмы, заклеив стекло скотчем.

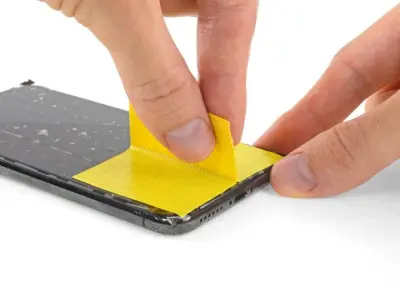

Наклейте полоски скотча на дисплей iPhone внахлест, пока вся поверхность не будет закрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла во время ремонта.

Если разбитое стекло осложняет приклеивание присоски на следующих нескольких шагах, попробуйте свернуть кусок прочного скотча (например, клейкую ленту) в форме ручки и приподнимите дисплей с ее помощью.

Если эти способы не сработают, вы можете приклеить присоску к дисплею суперклеем.

Следующие три шага демонстрируют Anti-Clamp, инструмент, спроектированный для облегчения процедуры вскрытия. Если вы не используете Anti-Clamp, пропустите три шага до другого способа разборки.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Заведите рычаги с левого или правого края iPhone.

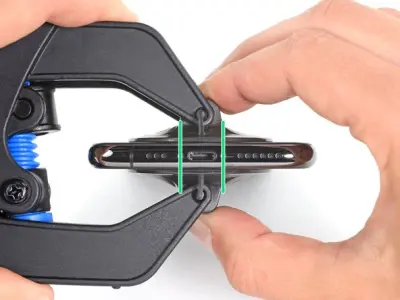

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если окажется, что дисплей слишком скользкий и Anti-Clamp не держится, вы можете использовать клейкую ленту для лучшего сцепления.

Сдвиньте синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными относительно друг друга. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и пропустите его через отверстие между рычагами Anti-Clamp.

Также можно использовать фен, тепловую пушку или электрическую плиту, но чрезмерный нагрев может повредить дисплей и/или аккумулятор, поэтому будьте осторожны.

Согните iOpener так, чтобы его часть лежала на нижнем краю iPhone.

Подождите одну минуту, чтобы дать проклейке возможность отклеиться и образовать зазор.

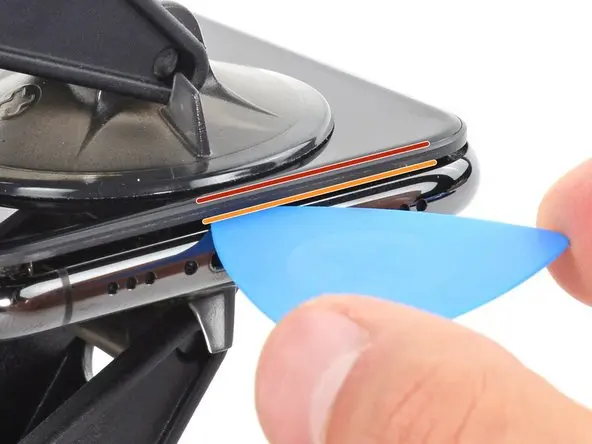

Вставьте вскрыватель в зазор под пластиковой рамкой дисплея, не под сам дисплей.

Если Anti-Clamp не создает достаточного зазора, дополнительно нагрейте этот участок и поверните ручку по часовой стрелке на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите около минуты между поворотами. Позвольте Anti-Clamp и времени сделать всю работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone поможет размягчить проклейку, крепящую дисплей, и облегчит вскрытие аппарата.

Используйте фен или тепловую пушку, или подготовьте iOpener и приложите его к нижнему краю телефона примерно на минуту, чтобы размягчить проклейку под ним.

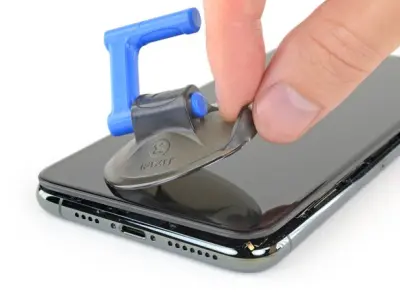

Если вы используете одну присоску, приложите ее к нижнему краю телефона, избегая изогнутую кромку стекла.

Потяните присоску с постоянным усилием, чтобы создать небольшой зазор между дисплеем и корпусом.

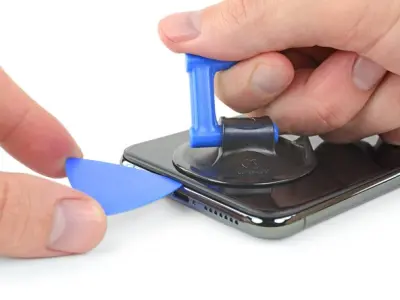

Вставьте вскрыватель в образовавшийся зазор.

Водонепроницаемая проклейка, удерживающая дисплей на месте, очень прочная; для создания начального зазора потребуется значительное усилие. Если трудно его создать, дополнительно нагрейте и осторожно покачивайте дисплей вверх-вниз, чтобы ослабить клей, пока не образуется зазор, достаточный для вставки инструмента.

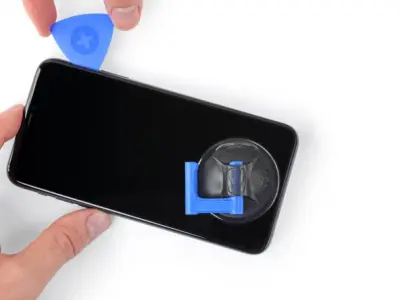

Проведите вскрывателем вокруг нижнего левого угла и вверх вдоль левого края IPhone, отделяя проклейку, удерживающую дисплей на месте.

Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить внутренние компоненты.

Вдоль правого края телефона расположен хрупкий шлейф. Не вставляйте вскрыватель с этой стороны, так как вы можете его повредить.

Снова установите вскрыватель в нижний край iPhone и проведите им вверх по правой стороне, продолжая отделять проклейку.

Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить шлейф дисплея.

Верхний край дисплея закреплен не только проклейкой, но и зажимами.

Аккуратно потяните правый край дисплея вниз в направлении порта зарядки.

Вставьте вскрыватель в верхний правый угол телефона.

Продолжайте тянуть дисплей вниз в направлении порта зарядки, чтобы создать зазор достаточный для вскрывателя.

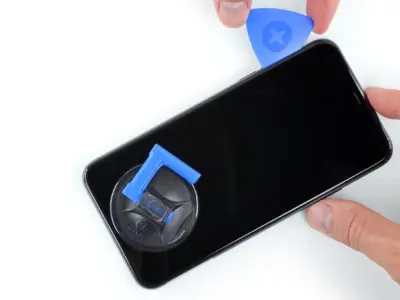

Проведите вскрывателем к верхнему левому углу и разрежьте всю оставшуюся проклейку, удерживающую дисплей.

Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить модуль передних датчиков.

Удалите присоску с дисплея.

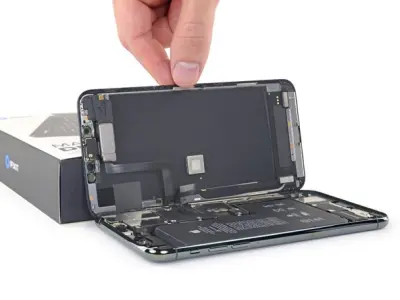

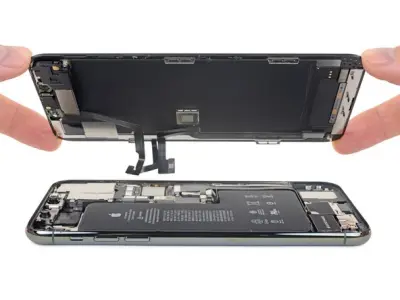

Откройте iPhone, приподняв дисплей вверх с левой стороны, как заднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

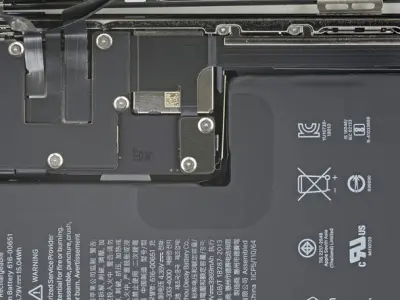

Удалите два винта Y000 длиной 1,3 мм, крепящих защитную пластину коннектора аккумулятора.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были взяты, чтобы избежать повреждения телефона.

Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

Удалите защитную пластину.

Острым концом вскрывателя или чистым ногтем приподнимите коннектор аккумулятора от разъема на материнской плате.

Постарайтесь не повредить черные силиконовые уплотнители вокруг этого и других коннекторов. Они обеспечивают дополнительную защиту от проникновения влаги и пыли.

Немного сдвиньте коннектор от материнской платы, чтобы предотвратить случайный контакт с разъемом и подачу питания на телефон в ходе ремонта.

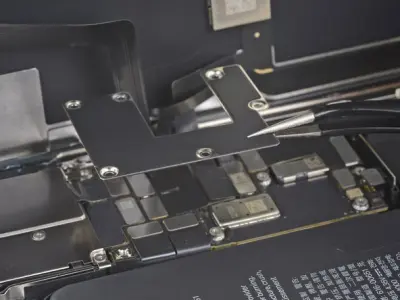

Отверткой Y000 выкрутите шесть винтов длиной 1,3 мм, крепящих защитную пластину материнской платы.

Удалите защитную пластину.

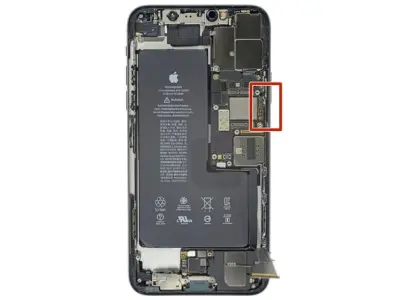

С помощью вскрывателя или пальцами отсоедините коннектор шлейфа дисплея.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

Вскрывателем или пальцами отсоедините коннектор модуля передних датчиков.

Также вскрывателем или пальцами отсоедините коннектор шлейфа сенсора.

Если после ремонта какая-то часть экрана не реагирует на прикосновения, отсоедините аккумулятор и заново подключите этот коннектор, убедитесь, что он полностью встал на место с щелчком и что в гнезде нет пыли и ничего не мешает.

Удалите дисплейный модуль.

Выкрутите три винта, крепящих шлейф на динамик/датчики/микрофон к задней стороне дисплейного модуля:

• Два винта Phillips длиной 1,6 мм.
• Один винт Y000 длиной 1,4 мм.

Разговорный динамик слегка приклеен на месте.

Острым концом вскрывателя осторожно приподнимите верхний край динамика.

Переверните динамик сверху вниз в сторону от верхнего края дисплея.

Динамик остается подключенным с помощью очень тонкого шлейфа. Будьте осторожны, чтобы не натянуть и не повредить его.

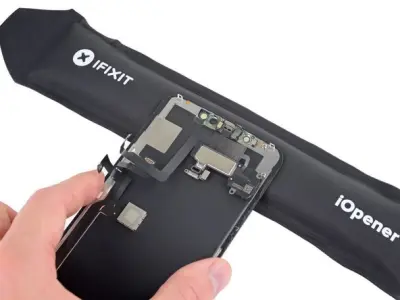

Используйте фен или тепловую пушку, или подготовьте iOpener и приложите его к верху передней стороны дисплея примерно на 1-2 минуты, чтобы размягчить проклейку, удерживающую датчики.

Используйте острый конец вскрывателя, чтобы приподнять и отделить микрофон от его выемки на дисплее.

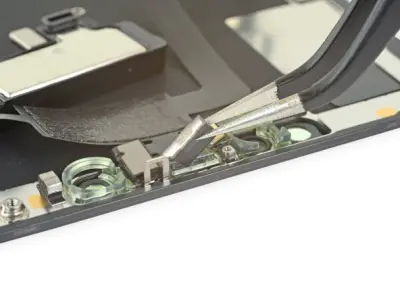

С помощью пинцета поверните датчик внешней освещенности и извлеките его из выемки на дисплее.

Если датчик не извлекается, нагрейте его еще раз и повторите попытку.

Датчик освещенности остается прикрепленным к остальной части модуля датчиков с помощью очень тонкого шлейфа. Будьте осторожны, чтобы не натянуть и не повредить его.

Если вы успешно удалили датчик внешней освещенности, как показано на первой фотографии, переходите к следующему шагу.

Если белая полоска рассеивателя отсоединилась и остается встроенной в дисплей, как показано на втором фото, вам нужно будет осторожно вытолкнуть ее с помощью тонкого лезвия или иного инструмента. Повторный нагрев может немного облегчить эту задачу.

При повторной сборке сначала установите рассеиватель на дисплей, убедившись, что он обращен в правильном направлении (лицевая сторона показана на первом изображении, а задняя сторона - на третьем).

Затем установите датчик внешней освещенности поверх рассеивателя. Вам нужно будет удерживать датчик в нужном положении во время установки винтов, крепящих динамик/модуль датчиков. Как только винты будут затянуты, датчик зафиксируется на месте и будет работать нормально.

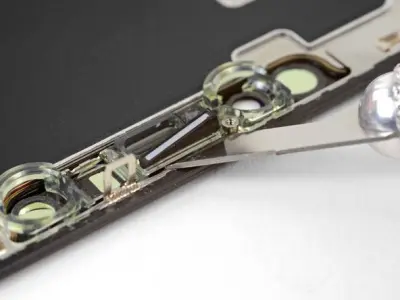

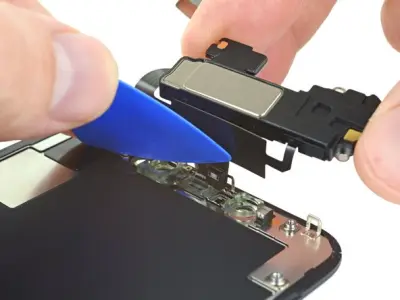

Двигаясь слева направо, проведите вскрывателем под шлейфом и модулем датчика приближения и инфракрасного осветителя.

Осторожно пошевелите и приподнимите модуль, чтобы отделить его от выемки на передней панели.

Удобнее приподнять динамик и держать его так, чтобы он не мешал доступу. Просто будьте осторожны и не тяните за тонкий шлейф во время работы.

Удалите шлейф на динамик/датчики/микрофон.

Во время сборки проверьте расположение черного пластикового модуля, содержащего следующие компоненты:

• Датчик приближения
• Инфракрасный осветитель

Модуль должен быть расположен таким образом, чтобы эти компоненты не были перекрыты никакой проклейкой.

Заключение

Сравните вашу новую запчасть с оригинальной, возможно, перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.

Для сборки устройства следуйте этой инструкции в обратном порядке.
