Замена дисплея на Apple iPhone 12 Pro Max

Внимание: перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите питание вашего iPhone перед началом разборки.

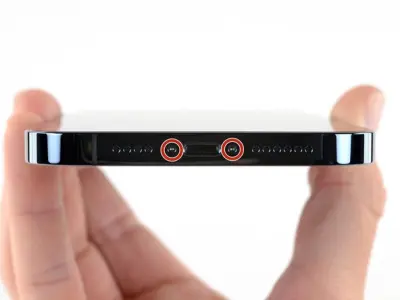

Открутите два винта Pentalobe P2 длиной 6,7 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

Если у вашего iPhone разбит экран, предотвратите дальнейшее растрескивание и возможные травмы, заклеив стекло скотчем.

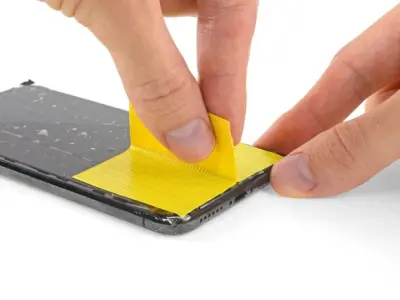

Наклейте полоски скотча на дисплей iPhone внахлест, пока вся поверхность не будет закрыта.

Это сохранит осколки стекла и обеспечит структурную целостность при подъеме дисплея.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла во время ремонта.

Если разбитое стекло осложняет приклеивание присоски на следующих нескольких шагах, попробуйте свернуть кусок прочного скотча (например, клейкую ленту) в форме ручки и приподнимите дисплей с ее помощью.

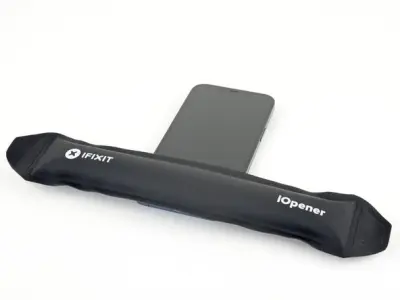

Подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить проклейку.

Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – дисплей и батарея подвержены тепловому повреждению.

Следующие два шага демонстрируют плоскогубцы с присосками (iSclack), удобный инструмент, который мы рекомендуем всем, кто часто занимается ремонтом. Если вы не используете iSclack, пропустите два шага до другого способа разборки.

Если пластиковый глубиномер прикреплен в центре iSclack, снимите его, он не нужен для больших аппаратов, таких как iPhone 12 Pro Max.

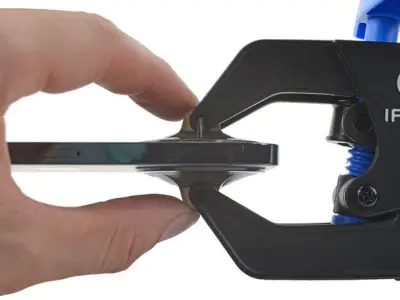

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если дисплей или заднее стекло сильно потрескались, нанесите на них слой липкой ленты, чтобы присоски лучше прилипли. В комплект iSclack входят два кусочка липкой ленты для этой цели.

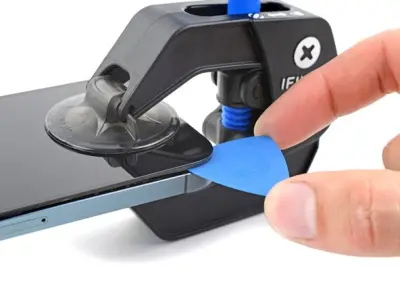

Крепко держите iPhone и закройте ручку iSclack, чтобы слегка отделить экран от задней панели телефона.

Не пытайтесь полностью отделить экран; небольшое отверстие вдоль нижнего края — это все, что вам нужно.

Вставьте вскрыватель в щель под дисплеем в нижнем крае iPhone.

Пропустите следующие два шага.

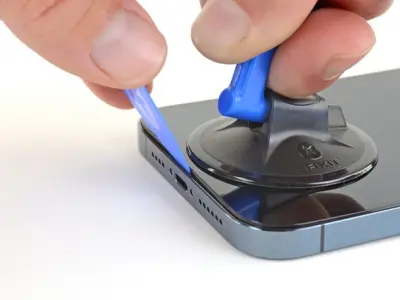

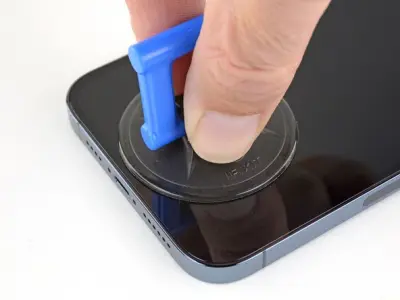

Если вы используете одну присоску, приложите ее к нижнему краю телефона, избегая при этом самого края стекла.

Если ваш дисплей сильно потрескался, покройте его слоем липкой ленты, это поможет прилипанию присоски. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если все остальное не поможет, вы можете приклеить присоску суперклеем к разбитому экрану.

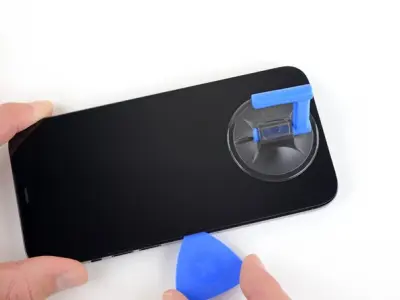

Потяните вверх присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.

Вставьте в зазор вскрыватель.

Водонепроницаемая проклейка, удерживающая дисплей на месте, очень прочная; для создания этого начального зазора требуется значительное усилие. Если вам трудно создать щель, приложите больше тепла и осторожно раскачивайте дисплей вверх и вниз, чтобы ослабить клей, пока не образуется достаточный зазор для вставки инструмента.

Проведите вскрывателем вокруг левого нижнего угла и вверх по левому краю iPhone, разрезая проклейку, удерживающую дисплей на месте.

Вставляйте вскрыватель только на несколько миллиметров (примерно на ширину рамки дисплея). Иначе вы можете повредить шлейфы дисплея, расположенные на этой стороне iPhone.

Снова установите вскрыватель в нижний край iPhone и проведите им вверх по правому краю, отделяя проклейку.

На вставляйте вскрыватель глубоко, чтобы избежать повреждения внутренних компонентов.

Верхний край дисплея закреплен не только проклейкой, но и зажимами.

Вставьте вскрыватель в правый край телефона. Проведите им вокруг правого верхнего угла и по верхнему краю.

Опять же, не вставляйте его более чем на несколько миллиметров (примерно на ширину рамки дисплея), иначе вы можете повредить датчики на передней панели.

Если вы еще не сняли присоску или iSclack, снимите ее (его) сейчас.

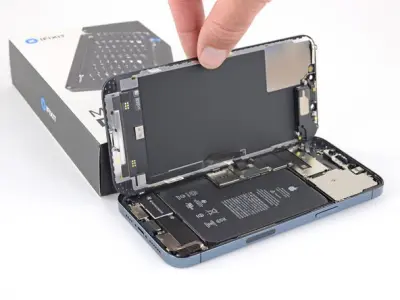

Откройте iPhone, приподняв дисплей вверх с правой стороны, как переднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

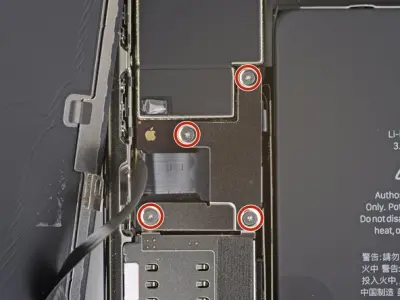

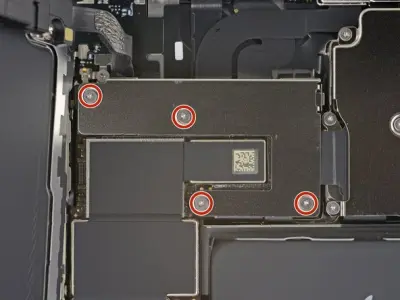

Открутите четыре винта Y000 длиной 1,1 мм, крепящих защитную пластину коннекторов аккумулятора и дисплея.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были взяты, чтобы избежать повреждения вашего iPhone.

Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

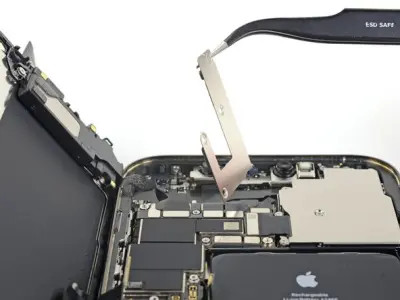

Уберите защитную пластину коннекторов аккумулятора и дисплея.

Используйте лопатку или чистый ноготь, чтобы приподнять коннектор аккумулятора от разъема на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

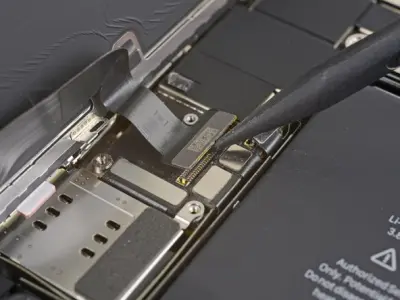

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа дисплея.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

Используйте отвертку Y000, чтобы открутить четыре винта длиной 1,1 мм, крепящих крышку разъема переднего датчика.

Поворачивайте крышку вверх слева до тех пор, пока маленький зажим справа не отцепится.

Снимите крышку.

При повторной сборке сначала вставьте зажим на правом краю в его гнездо, затем закрепите остальную часть крышки на месте.

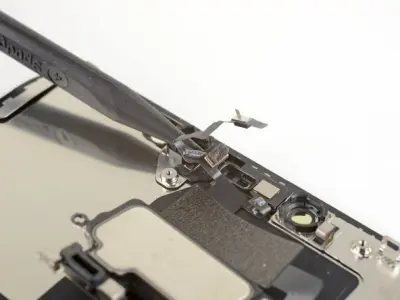

Используйте острый конец вскрывателя или ноготь, чтобы отсоединить коннектор шлейфа динамика/сенсора.

Снимите дисплей в сборе.

Открутите четыре винта, крепящие динамик/сенсор в сборе к задней панели дисплея.

Два винта Phillips длиной 1,3 мм.

Один винт Y000 с буртиком длиной 1,8 мм.

Один винт Y000 длиной 1,1 мм.

Динамик слегка приклеен к месту.

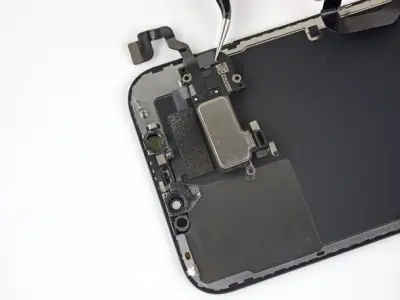

Используйте пинцет или острие вскрывателя, чтобы аккуратно приподнять верхний край динамика.

Переверните динамик в сборе вниз от верхнего края дисплея.

Динамик остается подключенным с помощью очень тонкого ленточного шлейфа. Будьте осторожны, чтобы не натянуть и не повредить его.

Приготовьте iOpener и приложите его к верхней передней части дисплея на 1-2 минуты, чтобы размягчить клей, фиксирующий датчики.

Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть дисплей.

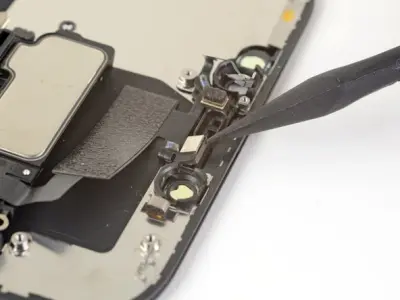

Используйте острие вскрывателя, чтобы приподнять и отделить датчик освещенности от его выемки на передней панели.

Следите за тем, чтобы во время подъема не повредить шлейфы датчика освещенности.

Продолжайте продвигать лопатку под датчик и его шлейф, чтобы отделить клей, который удерживает шлейф.

Используйте кончик вскрывателя, чтобы приподнять и отделить микрофон от выемки на передней панели.

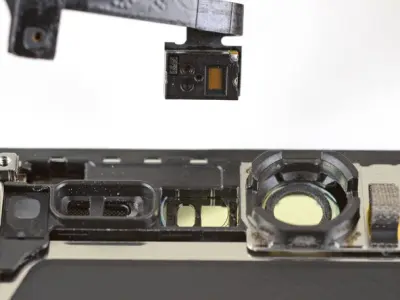

Используйте кончик вскрывателя, чтобы приподнять модуль датчика приближения и осветителя из паза на передней панели.

Снимите динамик и датчик в сборе.

Во время повторной сборки проверьте положение черного пластикового модуля, содержащего эти компоненты:

• датчик приближения
• инфракрасный осветитель (flood illuminator)

Модуль должен располагаться таким образом, чтобы эти компоненты не были перекрыты какой-либо проклейкой.

Заключение

Сравните вашу новую запчасть с оригинальной, возможно перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.

Для сборки устройства следуйте этой инструкции в обратном порядке.
