Замена модуля камер на Apple iPhone 12 Pro Max

Внимание: перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите питание вашего iPhone перед началом разборки.

Открутите два винта Pentalobe P2 длиной 6,7 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

Вскрыватель, если слишком глубоко его вставлять, может повредить ваше устройство. На этом шаге промаркируйте свой медиатор, чтобы предотвратить повреждение.

Отмерьте 3 мм от кончика и пометьте вскрыватель перманентным маркером.

Вы также можете пометить остальные углы вскрывателя другими размерами.

В качестве альтернативного метода маркировки приклейте монету скотчем к медиатору на расстоянии 3 мм от кончика.

Если у вашего iPhone разбит дисплей, предотвратите дальнейшее растрескивание и возможные травмы, заклеив его скотчем.

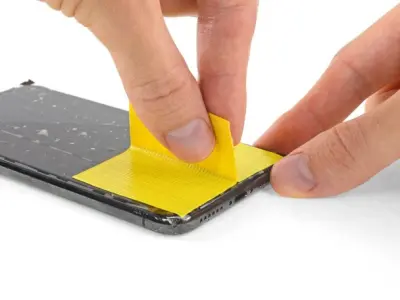

Наклейте полоски скотча на дисплей iPhone внахлест, пока вся поверхность не будет закрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла во время ремонта.

Если разбитое стекло осложняет приклеивание присоски на следующих нескольких шагах, попробуйте свернуть кусок прочного скотча (например, клейкую ленту) в форме ручки и приподнимите дисплей с ее помощью.

Если эти способы не сработают, вы можете приклеить присоску к дисплею суперклеем.

Следующие три шага демонстрируют Anti-Clamp, инструмент, спроектированный для облегчения процедуры вскрытия. Если вы не используете Anti-Clamp, пропустите три шага до другого способа разборки.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Заведите рычаги с левого или правого краев iPhone.

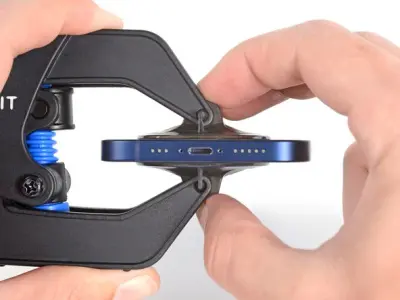

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если окажется, что поверхность слишком скользкая и Anti-Clamp не держится, вы можете использовать клейкую ленту для лучшего сцепления.

Сдвиньте синюю ручку вперед, чтобы зафиксировать рычаги.

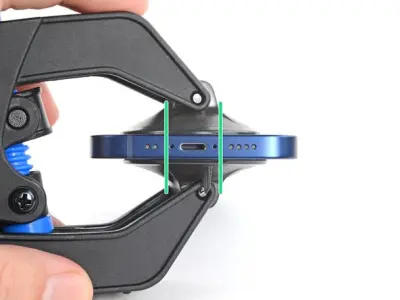

Поверните ручку по часовой стрелке на 360 градусов или пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными относительно друг друга. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Положите свой iPhone на что-нибудь устойчивое (например, на книгу в твердом переплете), чтобы он не касался рук и был параллелен столу; это облегчит работу на следующих этапах.

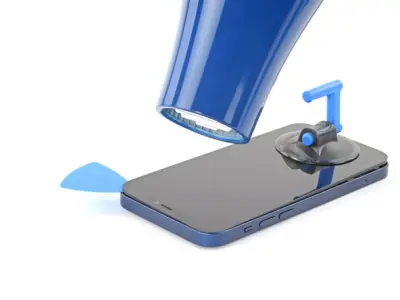

Используйте фен, чтобы нагреть iPhone вдоль нижнего края. Дисплей должен стать довольно горячим наощупь.

Подождите минуту, чтобы проклейка ослабла и появился зазор.

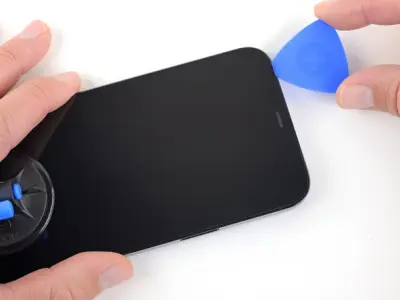

Вставьте вскрыватель под пластиковую рамку дисплея, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, дополнительно нагрейте этот участок и поверните ручку по часовой стрелке на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите около минуты между поворотами. Позвольте Anti-Clamp и времени сделать всю работу за вас.

Пропустите следующие три шага.

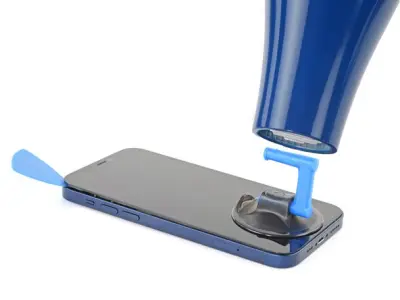

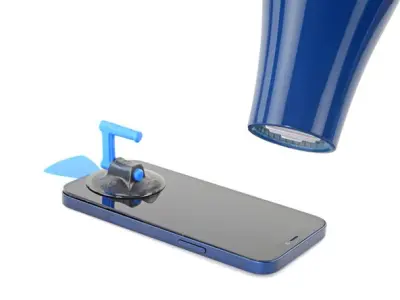

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone. Нагревайте в течение 90 секунд или пока дисплей не станет довольно горячим наощупь.

Никогда не направляйте фен на одно место в течение длительного периода времени.

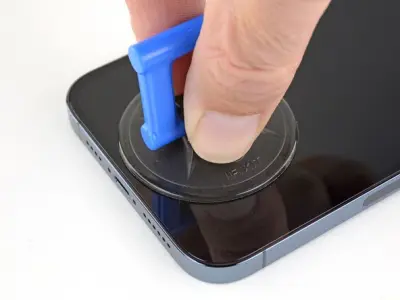

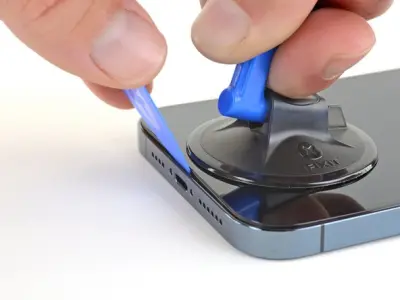

Если вы используете присоску, приложите ее к нижнему краю телефона, избегая при этом самой кромки стекла.

Потяните присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между дисплеем и рамкой.

Вставьте вскрыватель в зазор под пластиковой рамкой дисплея.

Водонепроницаемая проклейка, удерживающая дисплей, очень прочная; для создания начального зазора потребуется значительное усилие. Если вам трудно создать щель, повторно нагрейте и осторожно раскачивайте дисплей вверх и вниз, чтобы ослабить клей, пока не образуется зазор, достаточный для вставки инструмента.

Воспользуйтесь феном, чтобы нагреть правый край iPhone (тот, где расположена кнопка включения). Нагревайте в течение 90 секунд или пока дисплей не станет довольно горячим наощупь.

Проведите вскрывателем вокруг правого нижнего угла, чтобы отделить проклейку.

Продолжайте вести вскрыватель вверх по правой стороне iPhone, пока не достигнете правого верхнего угла.

Не вставляйте вскрыватель глубже 3 мм, иначе вы можете повредить внутренние компоненты.

Оставьте вскрыватель в правом верхнем углу, прежде чем продолжить.

Феном нагрейте верхний край iPhone. Держите фен в течение 90 секунд или пока дисплей не станет довольно горячим наощупь.

Проведите вскрывателем вокруг правого верхнего угла, отделяя верхнюю проклейку.

На вставляйте вскрыватель глубоко, чтобы не повредить верхние датчики.

Оставьте вскрыватель в верхнем левом углу.

Используйте фен, чтобы нагреть левую строну iPhone. Нагревайте в течение 90 секунд или пока дисплей не станет довольно горячим наощупь.

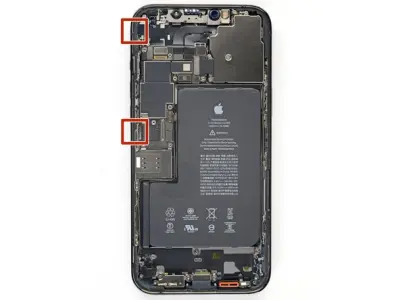

На левой стороне телефона, в областях, отмеченных на фото, расположены хрупкие шлейфы. Не вставляйте вскрыватель в указанных местах, чтобы не повредить их.

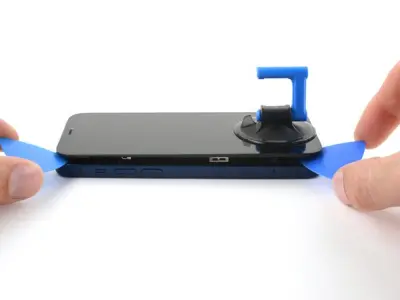

Вставьте второй вскрыватель в нижний левый угол телефона.

Одновременно проверните оба вскрывателя, пока не отстегнутся зажимы на левой стороне дисплея.

Поворачивая вскрыватели, прилагайте силу постепенно.

Если у вас возникли проблемы с отделением, то дополнительно нагрейте левую сторону.

Поверните телефон правым краем к себе.

Откройте iPhone, подняв дисплей с правой стороны, как переднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

Открутите четыре винта Y000 длиной 1,1 мм, крепящих защитную пластину коннекторов аккумулятора и дисплея.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были взяты, чтобы избежать повреждения вашего iPhone.

Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

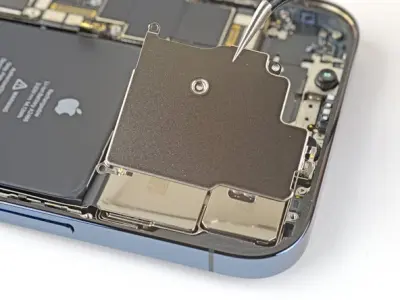

Уберите защитную пластину коннекторов аккумулятора и дисплея.

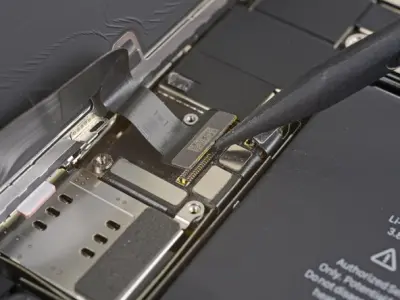

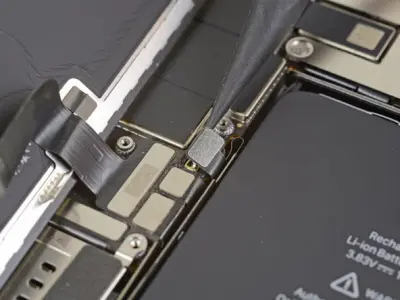

Используйте вскрыватель или чистый ноготь, чтобы отсоединить коннектор аккумулятора от разъема на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

Используйте вскрыватель или ноготь, чтобы отсоединить коннектор шлейфа дисплея.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

Используйте отвертку Y000, чтобы открутить четыре винта длиной 1,1 мм, крепящих крышку разъема переднего датчика.

Поднимайте крышку вверх с левой стороны до тех пор, пока маленький зажим справа не отцепится.

Снимите крышку.

При повторной сборке сначала вставьте зажим на правом краю в его гнездо, затем закрепите остальную часть крышки на месте.

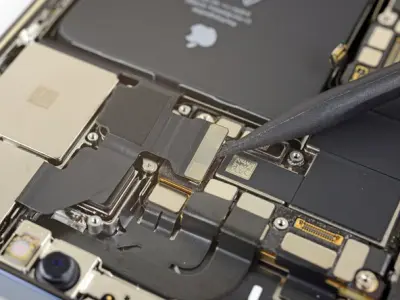

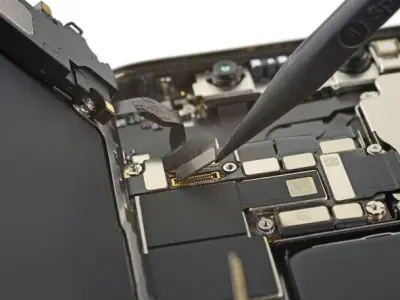

Используйте острый конец вскрывателя или ноготь, чтобы отсоединить коннектор шлейфа динамика/сенсора.

Снимите дисплей в сборе.

Во время повторной сборки сделайте паузу здесь, если вы хотите заменить влагозащитную проклейку по краям дисплея.

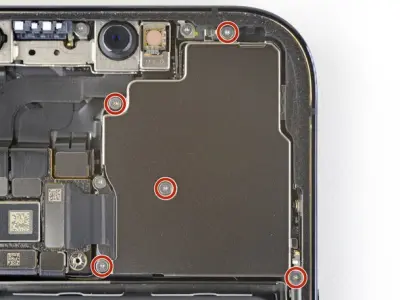

Открутите пять винтов Y000 длиной 1,5 мм, крепящих крышку модуля камер.

Поднимите крышку модуля камер за ближайший к материнской плате край и удалите ее.

При установке крышки модуля камер сначала вставьте язычок внешнего края в его углубление на рамке. Затем закройте крышку.

Вскрывателем или ногтем отсоедините коннектор первого шлейфа камер, приподняв его от разъема.

Вскрывателем или ногтем отсоедините коннектор второго шлейфа камер, приподняв его от разъема.

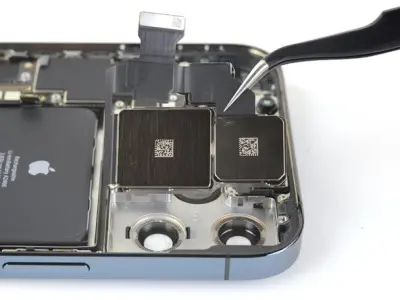

Острым концом всркывателя поднимите модуль камер из углубления.

Извлеките модуль камер

Заключение

Сравните вашу новую запчасть с оригинальной, возможно перед установкой потребуется перенести оставшиеся компоненты или удалить остатки проклейки с новой детали.

Для сборки устройства следуйте этой инструкции в обратном порядке.
