Замена фронтальной камеры на Apple iPhone 12 Pro

Внимание: перед началом работ разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите питание iPhone перед началом разборки.

Открутите два винта pentalobe P2 длиной 6,75 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

Вскрыватель, если слишком глубоко его вставлять, может повредить ваше устройство. На этом шаге промаркируйте свой медиатор, чтобы предотвратить повреждение.

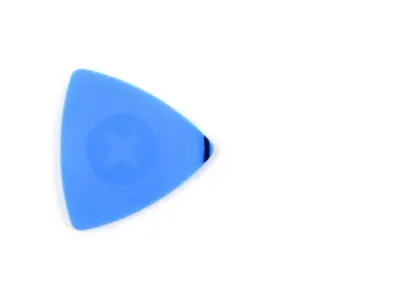

Отмерьте 3 мм от кончика и пометьте вскрыватель перманентным маркером.

Вы также можете пометить остальные углы вскрывателя другими размерами.

В качестве альтернативного метода маркировки приклейте монету скотчем к медиатору на расстоянии 3 мм от кончика.

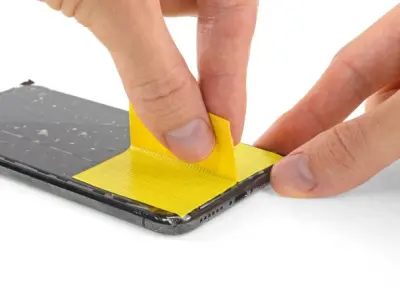

Если у вашего iPhone разбит экран, предотвратите дальнейшее растрескивание и возможные травмы, заклеив стекло скотчем.

Наклейте полоски скотча на дисплей iPhone внахлест, пока вся поверхность не будет закрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла во время ремонта.

Если разбитое стекло осложняет приклеивание присоски на следующих нескольких шагах, попробуйте свернуть кусок прочного скотча (например, клейкую ленту) в форме ручки и приподнимите дисплей с ее помощью.

Если эти способы не сработают, вы можете приклеить присоску к дисплею суперклеем.

Следующие три шага демонстрируют Anti-Clamp, инструмент, спроектированный для облегчения процедуры вскрытия. Если вы не используете Anti-Clamp, пропустите три шага до другого способа разборки.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Заведите рычаги с левого или правого края iPhone.

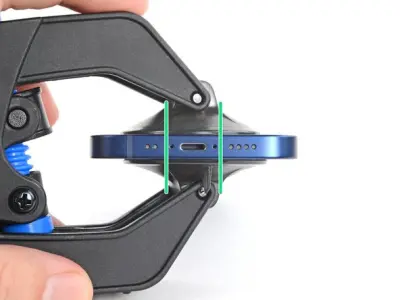

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если окажется, что дисплей слишком скользкий и Anti-Clamp не держится, вы можете использовать клейкую ленту для лучшего сцепления.

Сдвиньте синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными относительно друг друга. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Положите свой iPhone на что-нибудь устойчивое (например, на книгу в твердом переплете), чтобы он не касался рук и был параллелен столу; это облегчит работу на следующих этапах.

Используйте фен, чтобы нагреть iPhone вдоль нижнего края. Дисплей должен стать довольно горячим наощупь.

Подождите минуту, чтобы проклейка ослабла и появился зазор.

Вставьте вскрыватель под пластиковую рамку, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, дополнительно нагрейте этот участок и поверните ручку по часовой стрелке на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите около минуты между поворотами. Позвольте Anti-Clamp и времени сделать всю работу за вас.

Пропустите следующие три шага.

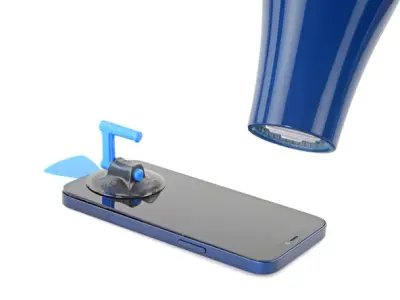

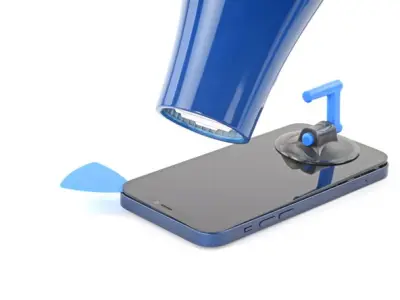

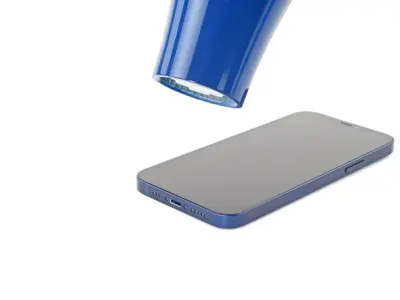

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone. нагревайте в течение 90 секунд или пока дисплей не станет довольно горячим наощупь.

Никогда не направляйте фен на одно место в течение длительного периода времени.

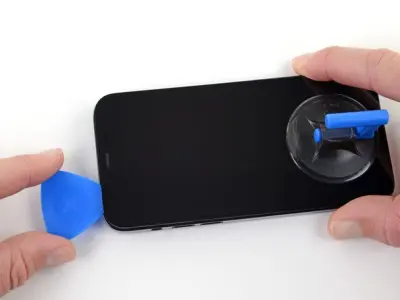

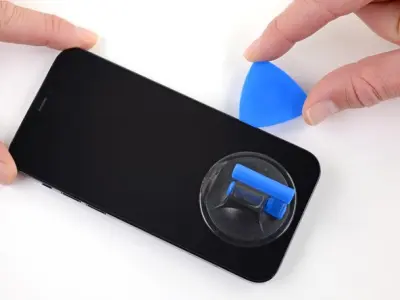

Если вы используете одну присоску, приложите ее к нижнему краю телефона, избегая при этом самого края стекла.

Потяните вверх присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.

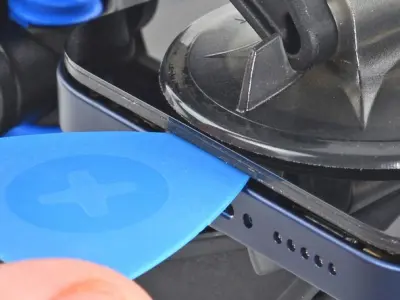

Вставьте вскрыватель в зазор под пластиковой рамкой дисплея.

Водонепроницаемая проклейка, удерживающая дисплей на месте, очень прочная; для создания этого начального зазора требуется значительное усилие. Если вам трудно создать щель, приложите больше тепла и осторожно раскачивайте дисплей вверх и вниз, чтобы ослабить клей, пока не образуется зазор, достаточный для вставки инструмента.

Используйте фен, чтобы нагреть правый край iPhone (тот, где расположена кнопка включения), нагревайте в течение 90 секунд или пока дисплей не станет довольно горячим наощупь.

Проведите вскрывателем вокруг правого нижнего угла iPhone, разрезая проклейку.

Продолжайте вести вверх по правому краю iPhone, пока не достигните верхнего правого угла.

Не вставляйте вскрыватель глубже 3 мм, иначе вы можете повредить внутренние компоненты.

Оставьте вскрыватель в верхнем правом углу, прежде чем продолжить.

Используйте фен, чтобы нагреть верхний край iPhone, нагревайте в течение 90 секунд или пока дисплей не станет довольно горячим наощупь.

Проведите вскрывателем вокруг правого верхнего угла iPhone, чтобы отделить проклейку.

Оставьте вскрыватель в верхнем левом углу, только потом продолжайте.

На вставляйте вскрыватель глубже 3мм, чтобы избежать повреждения верхних датчиков.

Используйте фен, чтобы нагреть левый край iPhone, нагревайте в течение 90 секунд или пока дисплей не станет довольно горячим наощупь.

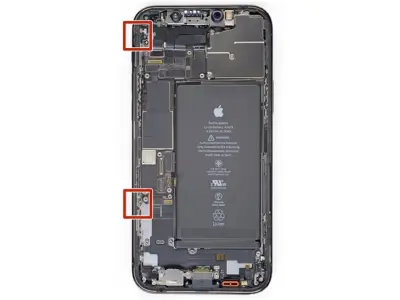

Вдоль левого края расположены хрупкие шлейфы. Не вставляйте вскрыватель в выделенных местах, чтобы их не повредить.

Вставьте вскрыватель в нижний левый угол iPhone.

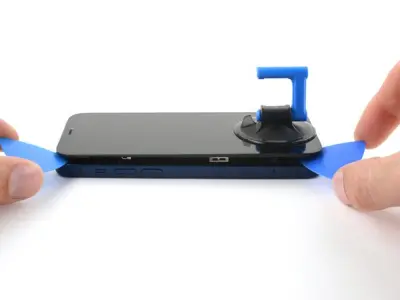

Поверните оба вскрывателя одновременно до тех пор, пока не освободятся зажимы левого края.

Поворачивайте, прилагая силу постепенно.

Если у вас возникли проблемы с отделением клея, разогрейте левый край еще раз.

Поверните iPhone правым краем к себе.

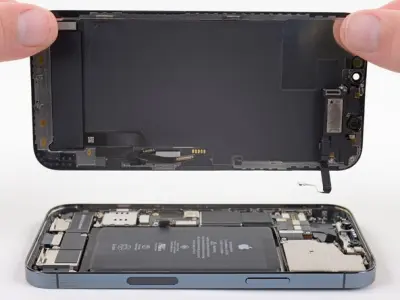

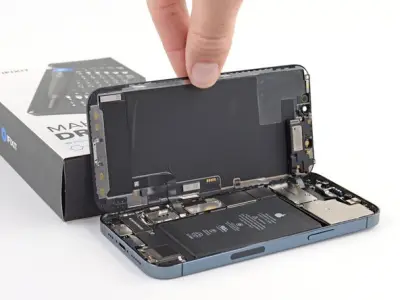

Откройте iPhone, приподняв дисплей с правой стороны, как переднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

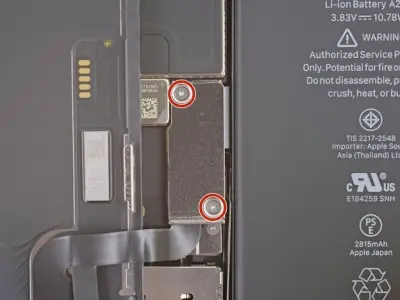

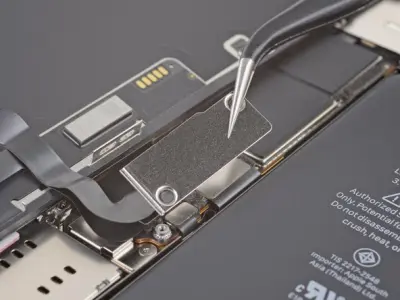

Открутите два винта Y000 длиной 1,1 мм, крепящих пластину коннекторов аккумулятора и дисплея.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были взяты, чтобы избежать повреждения iPhone.

Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

Уберите защитную пластину.

Используйте лопатку или чистый ноготь, чтобы приподнять коннектор аккумулятора от разъема на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа дисплея.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа сенсора.

Если какая-либо часть экрана не реагирует на прикосновения после ремонта, отсоедините аккумулятор, а затем установите этот коннектор на место, убедившись, что он полностью встал на место и что в гнезде нет пыли или другого сора.

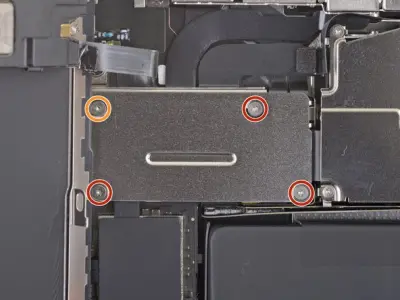

Используйте отвертку Y000, чтобы открутить четыре винта, крепящих пластину коннектора передних датчиков.

Три винта длиной 1,1 мм.

Один винт длиной 1,4 мм.

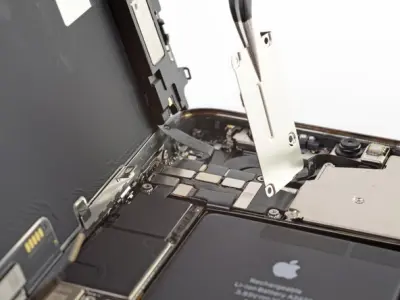

Приподнимайте пластину вверх слева до тех пор, пока маленький зажим справа не отцепится.

Снимите крышку.

При повторной сборке сначала вставьте зажим на правом краю в его гнездо, затем закрепите остальную часть пластины на месте.

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа модуля передних датчиков.

Снимите дисплей в сборе.

Во время повторной сборки сделайте паузу здесь, если вы хотите заменить влагозащитную проклейку по краям дисплея.

Используйте отвертку Y000, чтобы открутить винт длиной 1 мм, крепящий модуль передней камеры.

Поднимите и удалите фиксатор модуля передней камеры.

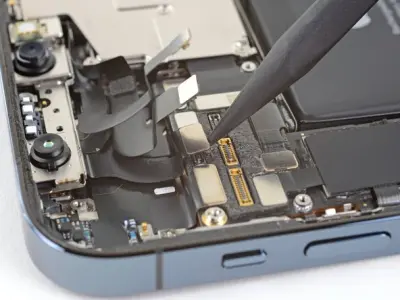

С помощью лопатки или ногтя отсоедините шлейф точечного проектора Face ID от разъема на материнской плате.

Лопаткой или ногтем отсоедините шлейф датчика Face ID от разъема на материнской плате.

Аккуратно отогните коннекторы шлейфов Face ID от материнской платы, чтобы получить доступ к расположенному под ними коннектору передней камеры.

Отсоедините переднюю камеру, приподняв ее коннектор вверх от разъема.

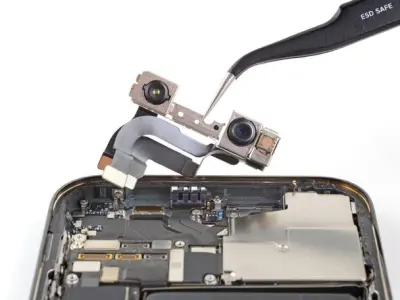

Удалите модуль передней камеры.

Заключение

Сравните вашу новую запчасть с оригинальной, возможно перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.

Для сборки устройства следуйте этой инструкции в обратном порядке.
