Замена задних камер на Apple iPhone 12 Pro

Внимание: Перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите питание вашего iPhone перед началом разборки.

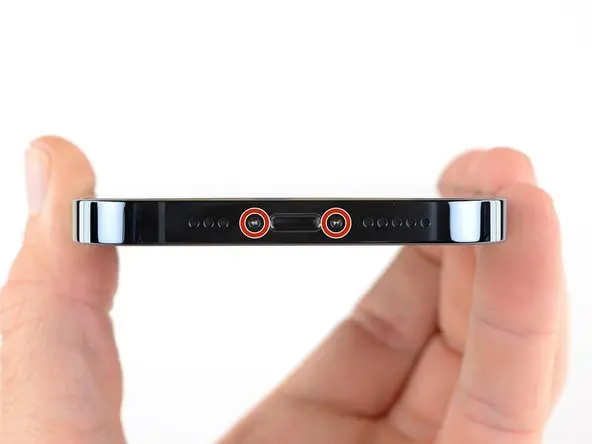

Открутите два винта pentalobe P2 длиной 6,75 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

Нагрев нижнего края iPhone поможет размягчить проклейку, фиксирующую дисплей, что облегчит открытие аппарата.

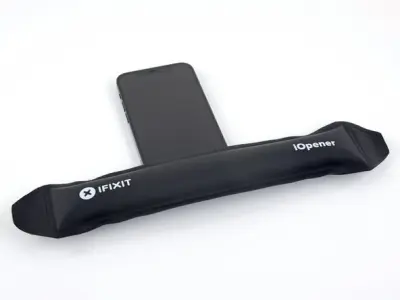

Используйте фен или тепловую пушку, или приготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить проклейку под ним.

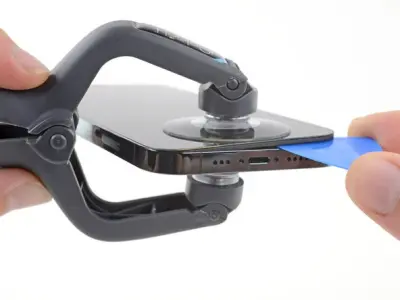

Следующие два шага демонстрируют iSclack (плоскогубцы с присосками), удобный инструмент, который мы рекомендуем всем, кто часто занимается ремонтом. Если вы не используете iSclack, пропустите два шага до другого способа разборки.

Если пластиковый глубиномер прикреплен в центре iSclack, снимите его, он не нужен для больших iPhone, таких как iPhone 12 Pro.

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если ваш дисплей или заднее стекло сильно потрескались, нанесите на них слой липкой ленты, чтобы присоски лучше прилипли. В комплект iSclack входят два кусочка липкой ленты для этой цели.

Крепко держите iPhone и закройте ручку iSclack, чтобы слегка отделить экран от задней панели телефона.

Не пытайтесь полностью отделить экран; небольшое отверстие вдоль нижнего края - это все, что вам нужно.

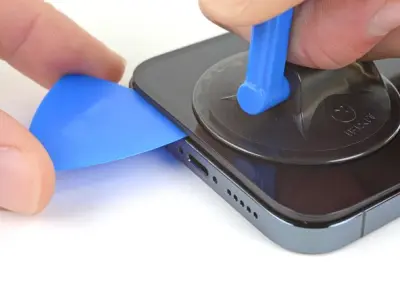

Вставьте вскрыватель в щель под дисплеем в нижнем крае iPhone.

Пропустите следующие два шага.

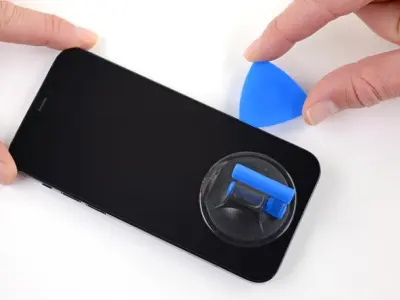

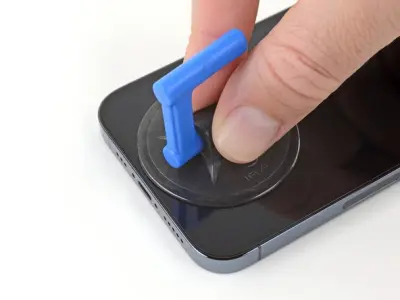

Если вы используете одну присоску, приложите ее к нижнему краю телефона, избегая при этом самого края стекла.

Если ваш дисплей сильно потрескался, покройте его слоем липкой ленты, это поможет прилипанию присоски. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если все остальное не поможет, вы можете приклеить присоску суперклеем к разбитому экрану.

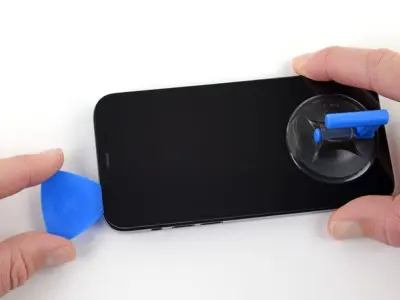

Потяните вверх присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.

Вставьте в зазор вскрыватель.

Водонепроницаемая проклейка, удерживающая дисплей на месте, очень прочная; для создания этого начального зазора требуется значительное усилие. Если вам трудно создать щель, приложите больше тепла и осторожно раскачивайте дисплей вверх и вниз, чтобы ослабить клей, пока не образуется достаточный зазор для вставки инструмента.

Проведите вскрывателем вокруг левого нижнего угла и вверх по левому краю iPhone, разрезая проклейку, удерживающую дисплей на месте.

Не вставляйте вскрыватель слишком глубоко, иначе вы можете повредить шлейфы дисплея, расположенные на этой стороне iPhone. Вставьте его всего на несколько миллиметров, или примерно на ширину рамки дисплея.

Снова установите вскрыватель в нижний край IPhone и проведите им вверх по правому краю, отделяя проклейку.

На вставляйте вскрыватель глубоко, чтобы избежать повреждения внутренних компонентов.

Верхний край дисплея закреплен не только проклейкой, но и зажимами.

Вставьте вскрыватель в правый край телефона. Проведите им вокруг правого верхнего угла и по верхнему краю.

Опять же, не вставляйте его более чем на несколько миллиметров (примерно на ширину рамки дисплея), иначе вы можете повредить датчики на передней панели.

Если вы еще не сняли присоску или iSclack, снимите ее (его) сейчас.

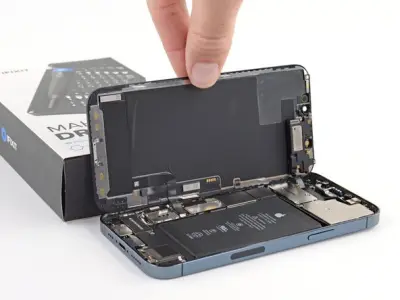

Откройте iPhone, приподняв дисплей вверх с правой стороны, как переднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

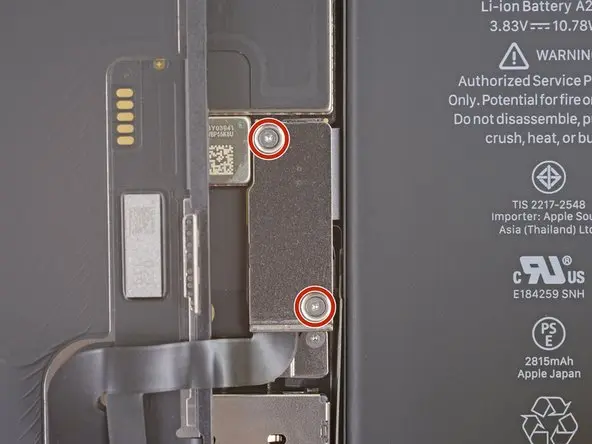

Открутите два винта Y000 длиной 1,1 мм, крепящих пластину коннекторов аккумулятора и дисплея.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были взяты, чтобы избежать повреждения вашего iPhone.

Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

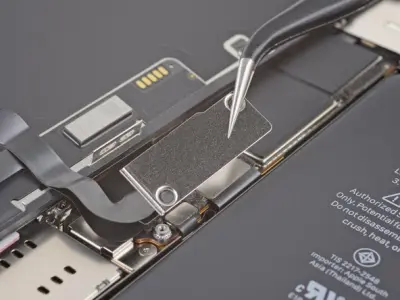

Уберите защитную пластину.

Используйте лопатку или чистый ноготь, чтобы приподнять коннектор аккумулятора от разъема на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа дисплея.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

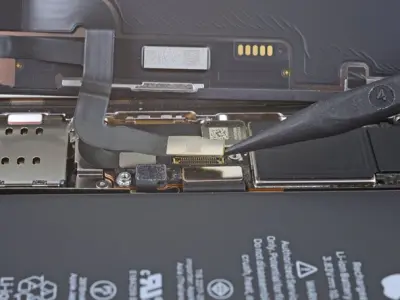

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа сенсора.

Если какая-либо часть экрана не реагирует на прикосновения после ремонта, отсоедините аккумулятор, а затем установите этот коннектор на место, убедившись, что он полностью встал на место и что в гнезде нет пыли или другого сора.

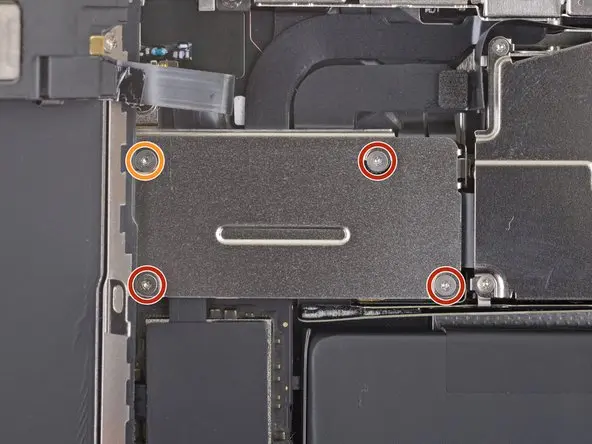

Используйте отвертку Y000, чтобы открутить четыре винта, крепящих пластину коннектора шлейфа.

Три винта длиной 1,1 мм.

Один винт длиной 1,4 мм.

Приподнимайте пластину вверх слева до тех пор, пока маленький зажим справа не отцепится.

Снимите крышку.

При повторной сборке сначала вставьте зажим на правом краю в его гнездо, затем закрепите остальную часть пластины на месте.

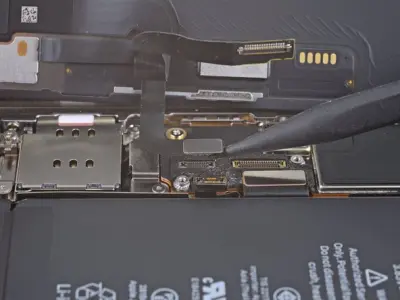

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа динамика/сенсора.

Снимите дисплей в сборе.

Во время повторной сборки можно оставить или добавить скотч дисплея..

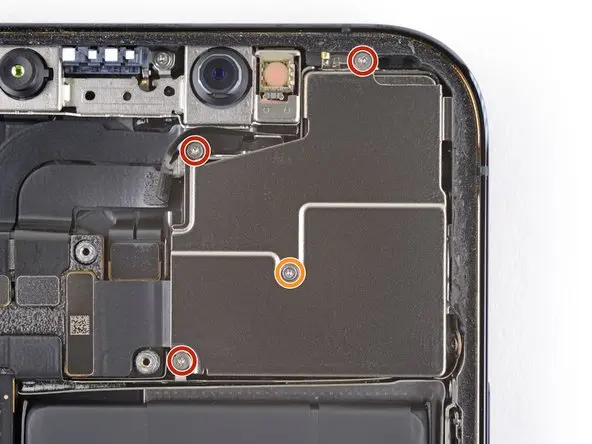

Используйте отвертку Y000, чтобы открутить четыре винта, крепящих пластину, закрывающую коннекторы шлейфов камер.

Три винта длиной 1,6 мм.

Один винт длиной 1,4 мм.

Приподнимите пластину камер с края наиболее близкого к материнской плате и снимите ее.

Чтобы установить пластину камер на место, сначала вставьте язычок с внешней стороны в прорезь в корпусе телефона. Затем закройте крышку, совмещая отверстия.

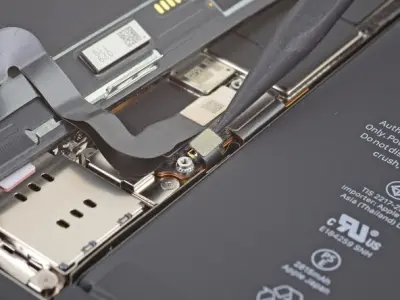

Используйте лопатку или ноготь, чтобы отсоединить коннектор первого шлейфа камер, вынув его из разъема.

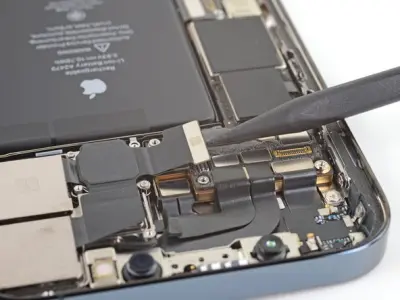

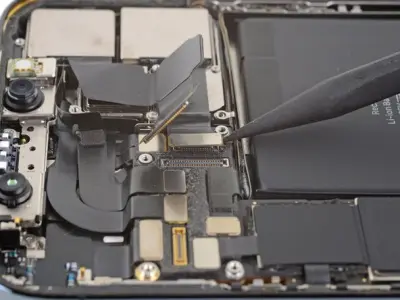

Используйте лопатку или ноготь, чтобы отсоединить коннектор второго шлейфа камер, приподняв его из разъема.

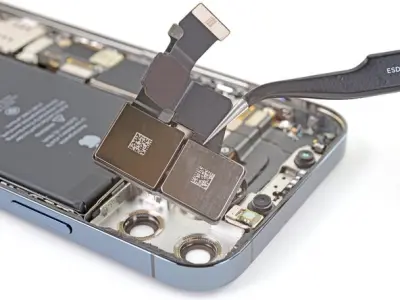

Используйте кончик вскрывателя, чтобы приподнять модуль камер из iPhone.

Извлеките модуль камер.

Заключение

Сравните вашу новую запчасть с оригинальной, возможно перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.

Для сборки устройства следуйте этой инструкции в обратном порядке.
