Замена аккумулятора на Apple iPhone 13 mini

Для вашей безопасности перед началом работы разрядите аккумулятор ниже 25%. Это исключит риск возможной термической реакции, если аккумулятор будет случайно поврежден в процессе ремонта. Если аккумулятор вздут, примите соответствующие меры безопасности.

Выключите питание вашего iPhone перед началом разборки.

Открутите два винта Pentalobe P2 длиной 6,8 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

Вскрыватель, если слишком глубоко его вставлять, может повредить ваше устройство. На этом шаге промаркируйте свой медиатор, чтобы предотвратить повреждение.

Отмерьте 3 мм от кончика и пометьте вскрыватель перманентным маркером.

Вы также можете пометить остальные углы вскрывателя другими размерами.

В качестве альтернативного метода маркировки приклейте монету скотчем к медиатору на расстоянии 3 мм от кончика.

Следующие три шага демонстрируют Anti-Clamp, инструмент, спроектированный для облегчения процедуры вскрытия. Если вы не используете Anti-Clamp, пропустите три шага до другого способа разборки.

Потяните синюю ручку назад, чтобы разблокировать рычаги анти-зажима.

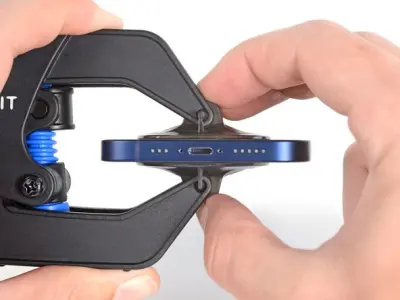

Заведите рычаги с левого или правого края iPhone.

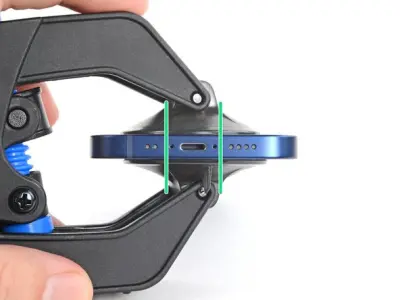

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если окажется, что дисплей слишком скользкий и Anti-Clamp не держится, вы можете использовать клейкую ленту для лучшего сцепления.

Сдвиньте синюю ручку от шарнира, активируя рабочий режим.

Поверните ручку по часовой стрелке на 360 градусов, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными относительно друг друга. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Положите iPhone на что-нибудь устойчивое, например, на книгу в твердом переплете, чтобы телефон не касался рук и был параллелен земле; это облегчит работу на следующих этапах.

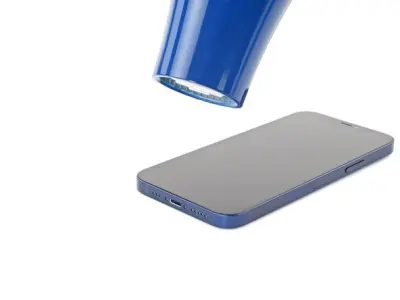

Воcпользуйтесь феном для волос, чтобы нагреть нижний край iPhone. Дисплей должен быть слегка горячим наощупь.

Подождите одну минуту, чтобы дать проклейке возможность отклеиться и образовать зазор.

Вставьте вскрыватель под пластиковую рамку дисплея, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, дополнительно нагрейте этот участок и поверните ручку по часовой стрелке на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите около минуты между поворотами. Позвольте Anti-Clamp и времени сделать всю работу за вас.

Пропустите следующий шаг.

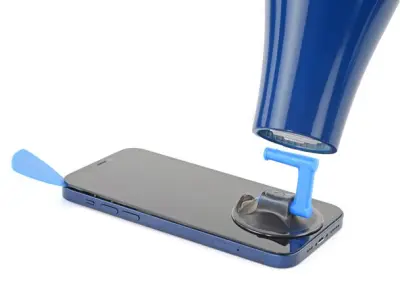

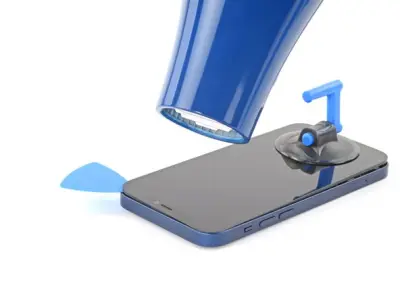

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone. Нагревайте в течение 90 секунд или до тех пор, пока дисплей не станет горячим наощупь.

Не держите фен над одним местом в течение долгого времени.

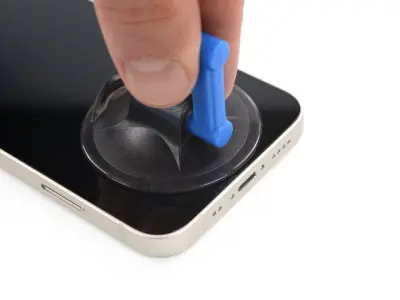

Если вы используете одну присоску, приложите ее к нижнему краю телефона как можно ближе к кромке.

Потяните присоску с постоянным усилием, чтобы создать небольшой зазор между дисплеем и рамкой.

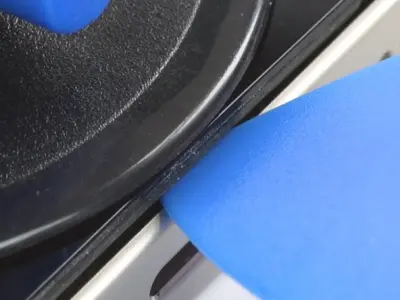

Вставьте вскрыватель в образовавшийся зазор под пластиковую рамку дисплея.

Водонепроницаемая проклейка, удерживающая дисплей на месте, очень прочная; для создания начального зазора требуется значительное усилие. Если трудно его создать, дополнительно нагрейте и осторожно покачивайте дисплей вверх-вниз, чтобы ослабить клей, пока не образуется зазор, достаточный для вставки инструмента.

Используйте фен, чтобы нагреть правый край iPhone (тот, где расположена кнопка включения), нагревайте в течение 90 секунд или пока дисплей не станет горячим наощупь.

Проведите вскрывателем вокруг нижнего правого угла и вдоль правого края iPhone, прорезая проклейку, удерживающую дисплей на месте.

Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить внутренние компоненты.

Оставьте вскрыватель в правом верхнем углу.

Используйте фен, чтобы нагреть верхний край iPhone, нагревайте в течение 90 секунд или пока дисплей не станет горячим наощупь.

Проведите вскрывателем вокруг правого верхнего угла телефона, чтобы отделить проклейку.

Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить верхние датчики.

Оставьте вскрыватель в верхнем левом углу.

Используйте фен, чтобы нагреть левый край iPhone, нагревайте в течение 90 секунд или пока дисплей не станет горячим наощупь.

Вдоль левого края расположены тонкие шлейфы. Не вставляйте вскрыватель в места, отмеченные на фото.

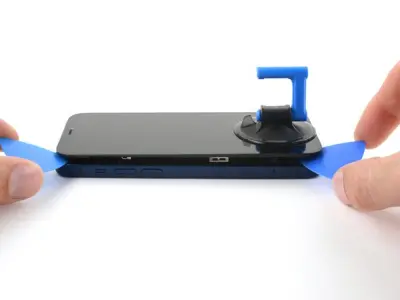

Вставьте второй вскрыватель в нижний левый угол iPhone.

Поворачивайте оба вскрывателя одновременно, пока не отстегнутся защелки на левом краю.

Поворачивайте вскрыватели осторожно, прилагая силу постепенно.

Если возникли трудности с отделением проклейки, повторно нагрейте левую сторону.

Вставьте второй вскрыватель в нижний левый угол iPhone.

Поворачивайте оба вскрывателя одновременно, пока не отстегнутся защелки на левом краю.

Поворачивайте вскрыватели осторожно, прилагая силу постепенно.

Если возникли трудности с отделением проклейки, повторно нагрейте левую сторону.

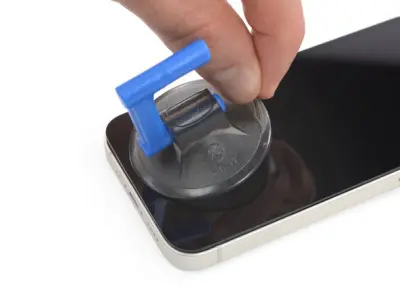

Удалите присоску с передней панели.

Поверните iPhone так, чтобы правый край был обращен к вам.

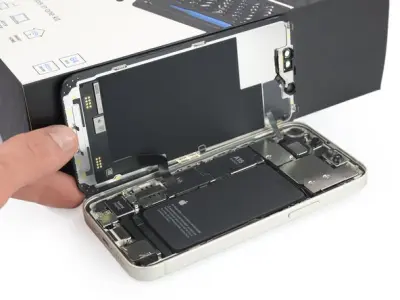

Откройте телефон, приподняв дисплей вверх с правой стороны, как переднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

Открутите винт Y000 длиной 1,2 мм, крепящий защитную пластину коннекторов аккумулятора и дисплея.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были взяты, чтобы избежать повреждения телефона.

Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

Пинцетом уберите защитную пластину коннекторов аккумулятора и дисплея.

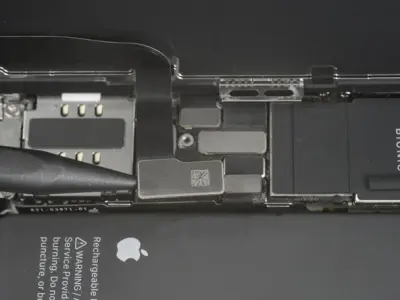

Используйте острый конец вскрывателя, чтобы приподнять коннекторы аккумулятора и OLED-дисплея от их разъемов на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг коннекторов. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

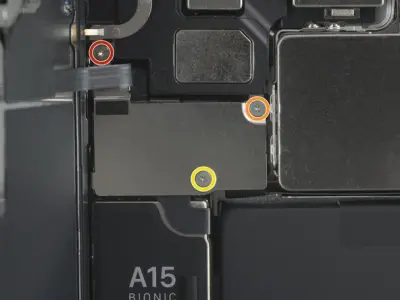

Выкрутите три винта, удерживающие защитную пластину передних датчиков.

Один винт PH000 длиной 1,4 мм.

Один винт Y000 длиной 1,8 мм.

Один винт Y000 длиной 1,2 мм.

Пинцетом снимите защитную пластину коннектора передних датчиков.

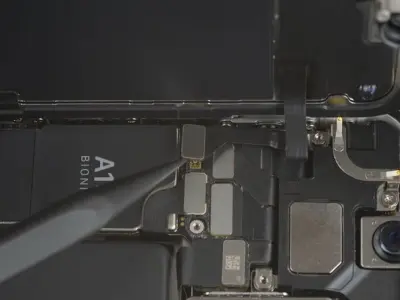

Используя острый конец вскрывателя, отсоедините коннектор шлейфа передних датчиков.

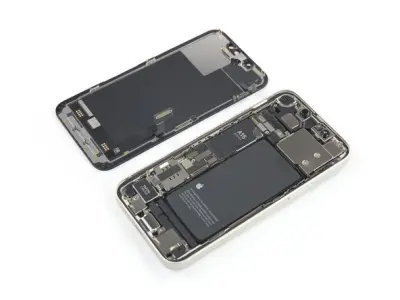

Снимите дисплейный модуль.

Открутите четыре винта Phillips длиной 1,5 мм, крепящие динамик.

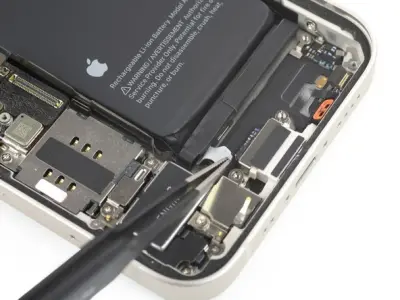

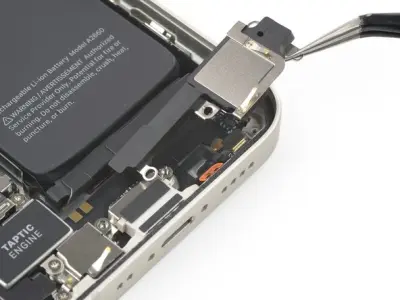

Используя пинцет, удалите динамик.

Аккумулятор крепится к задней части корпуса с помощью трех кусочков эластичного скотча - два на нижнем краю батареи и один на верхнем краю.

Отделите первый язычок скотча, чтобы отклеить его от нижнего края аккумулятора.

Не прикасайтесь к аккумулятору никакими острыми инструментами. Проколотый аккумулятор может привести к утечке опасных химических веществ или возгоранию.

Ухватите первый язычок пинцетом или пальцами и медленно потяните его от аккумулятора в направлении нижней части аппарата.

Тяните достаточно сильно, чтобы сохранить натяжение полоски, но не перетягивайте ее. Дайте проклейке достаточно времени, чтобы растянуться и отклеиться из-под аккумулятора.

Не давите на аккумулятор. Крепко держите iPhone за боковые стороны.

Сохраняйте полоску ровной и без складок. Старайтесь тянуть равномерно по всей ширине, а не за середину или одну из сторон.

Тяните под небольшим углом, чтобы полоска не зацепилась за край аккумулятора.

Если клейкая полоска оторвалась, попробуйте извлечь ее пальцами или тупым пинцетом и продолжайте тянуть, но не поддевайте батарею.

Если какая-либо из полосок оборвалась под аккумулятором и ее невозможно извлечь, попробуйте удалить другие полоски, а затем действуйте в соответствии с приведенными ниже инструкциями.

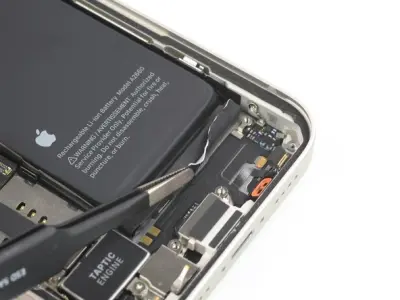

Ухватите пинцетом с тупым концом широкий язычок и медленно потяните его от аккумулятора в направлении нижней части аппарата.

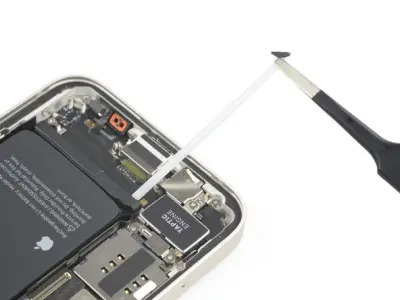

Ухватите второй язычок пальцами и потяните его от аккумулятора в сторону нижней части iPhone.

Выполните ту же процедуру, что и с предыдущей полоской: не давите на аккумулятор, держите полоску плоской и без складок и тяните под небольшим углом.

Если полоска оборвалась, попробуйте извлечь ее пальцами или тупым пинцетом и продолжайте тянуть, но не поддевайте батарею.

Если скотч оборвался под аккумулятором и его невозможно извлечь, переходите к следующему шагу.

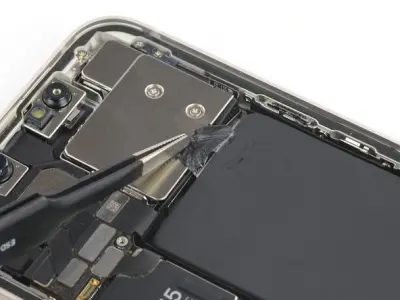

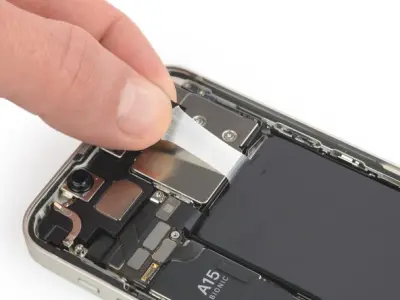

Ухватите верхний язычок пинцетом и медленно потяните его от аккумулятора в направлении нижней части аппарата.

Выполните ту же процедуру, что и ранее: потяните оставшийся язычок, чтобы растянуть и удалить полоску скотча, удерживающую аккумулятор на месте. Старайтесь ни за что не зацепить ее.

Если полоски оборвались под аккумулятором и не могут быть извлечены, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора в тех местах, где они оборвались.

Подождите около одной минуты, пока спиртовой раствор ослабит клей.

Используйте плоский конец вскрывателя, чтобы осторожно приподнять аккумулятор.

Не пытайтесь с силой вынимать аккумулятор. При необходимости нанесите еще несколько капель спирта, чтобы еще больше ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор с помощью инструментов.

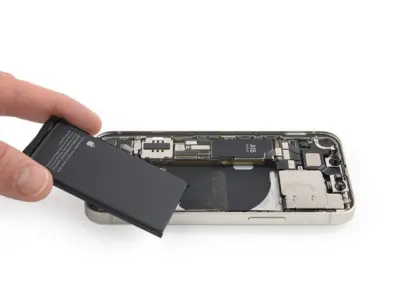

Извлеките аккумулятор.

Если в телефоне остался какой-либо спиртовой раствор, тщательно вытрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

Воспользуйтесь этой инструкцией для нанесения новых полосок скотча на аккумулятор.

Выполните принудительную перезагрузку после повторной сборки. Это может предотвратить ряд проблем и упростит устранение неполадок.

Заключение

По возможности включите телефон и протестируйте перед окончательным монтажом и сборкой.

Закрепите новый аккумулятор специальной проклейкой или двусторонней липкой лентой. Чтобы правильно установить аккумулятор, расположите новую проклейку в устройстве на том же месте, где была старая, а не на самом аккумуляторе. Плотно вставьте новую батарею на место.

Чтобы собрать устройство, следуйте этой инструкции в обратном порядке. Где необходимо, нанесите новую проклейку, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).

Для достижения оптимальной производительности откалибруйте только что установленный аккумулятор.
