Замена аккумулятора на Apple iPhone 13 Pro

Внимание: перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите питание вашего iPhone перед началом разборки.

Открутите два винта Pentalobe P2 длиной 6,8 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

Если у вашего iPhone разбит экран, предотвратите дальнейшее растрескивание и возможные травмы, заклеив стекло скотчем.

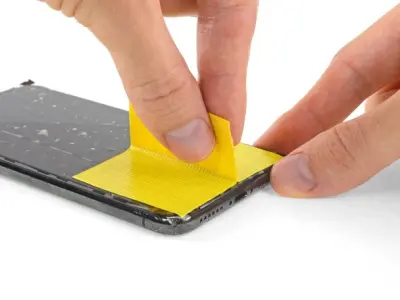

Наклейте полоски скотча на дисплей iPhone внахлест, пока вся поверхность не будет закрыта.

Это сохранит осколки стекла и обеспечит структурную целостность при подъеме дисплея.

Если разбитое стекло осложняет приклеивание присоски на следующих нескольких шагах, попробуйте свернуть кусок прочного скотча (например, клейкую ленту) в форме ручки и приподнимите дисплей с ее помощью.

Нагрев нижнего края iPhone поможет размягчить проклейку, удерживающую дисплей, что облегчит вскрытие аппарата.

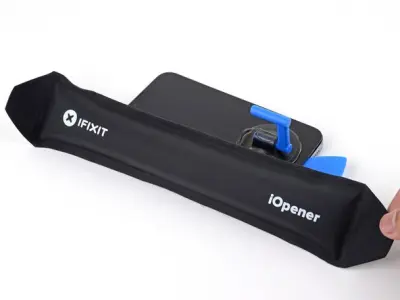

Воспользуйтесь феном или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить проклейку.

Край должен стать немного горячее, чем терпит рука. Будьте осторожны, не перегрейте iPhone, иначе вы можете повредить дисплей.

Следующие два шага демонстрируют Anti-Clamp, инструмент, спроектированный для облегчения процедуры вскрытия. Если вы не используете Anti-Clamp, пропустите два шага до другого способа разборки.

Сдвиньте синюю ручку к шарниру, чтобы открыть инструмент.

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если окажется, что дисплей слишком скользкий и Anti-Clamp не держится, вы можете использовать клейкую ленту для лучшего сцепления.

Сдвиньте синюю ручку от шарнира, активируя рабочий режим.

Поверните ручку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными относительно друг друга. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы дать проклейке возможность отклеиться и образовать зазор.

Вставьте вскрыватель под дисплей, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, дополнительно нагрейте этот участок и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте более чем на пол-оборота за раз и ждите около минуты между поворотами. Позвольте Anti-Clamp и времени сделать всю работу за вас.

Пропустите следующий шаг.

Приложите присоску к нижнему краю телефона, избегая самой кромки стекла.

Потяните вверх присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.

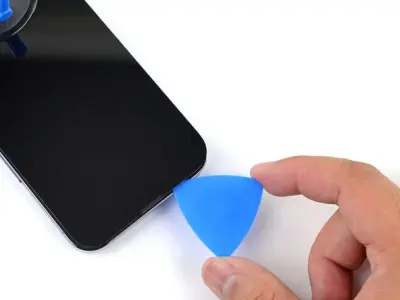

Вставьте в зазор вскрыватель.

Водонепроницаемая проклейка, удерживающая дисплей на месте, очень прочная; для создания этого начального зазора требуется значительное усилие. Если вам трудно создать щель, дополнительно нагрейте низ телефона и осторожно раскачивайте дисплей вверх и вниз, чтобы ослабить клей, пока не образуется зазор, достаточный для вставки инструмента.

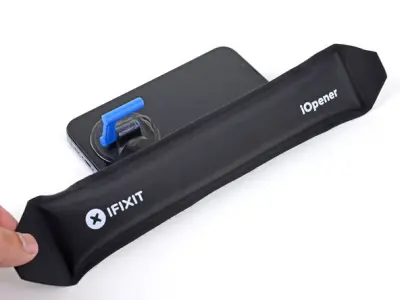

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к левому краю iPhone примерно на минуту, чтобы размягчить проклейку под дисплеем.

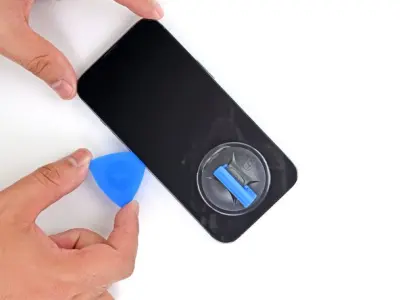

Проведите вскрывателем вокруг левого нижнего угла и вверх по левому краю iPhone, разрезая проклейку, удерживающую дисплей на месте.

Не вставляйте вскрыватель глубже чем на 3 мм, иначе вы можете повредить шлейфы дисплея.

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к правому краю iPhone примерно на минуту, чтобы размягчить проклейку под дисплеем.

Снова установите вскрыватель в нижний край iPhone и проведите им вверх по правому краю, продолжая отделять проклейку.

Не вставляйте вскрыватель глубже чем на 3 мм, чтобы избежать повреждения внутренних компонентов.

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к верхнему краю iPhone примерно на минуту, чтобы размягчить проклейку под дисплеем.

Вставьте вскрыватель в правый край телефона. Проведите им вокруг правого верхнего угла и по верхнему краю.

Опять же, не вставляйте его более чем на 3 мм, иначе вы можете повредить датчики на передней панели.

Вставьте вскрыватель в левый край телефона. Проведите им вокруг левого верхнего угла и вдоль верхнего края.

Не вставляйте его более чем на 3 мм, иначе вы можете повредить датчики на передней панели.

Снимите присоску с дисплея.

Откройте iPhone, приподняв дисплей вверх с правой стороны, как переднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

Открутите три винта Y000 длиной 1,3 мм, крепящих защитную пластину коннектора аккумулятора.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были взяты, чтобы избежать повреждения вашего iPhone.

Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

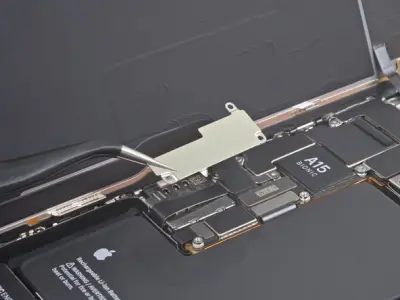

Уберите защитную пластину коннектора аккумулятора.

Используйте острый конец вскрывателя или чистый ноготь, чтобы приподнять коннектор аккумулятора от разъема на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

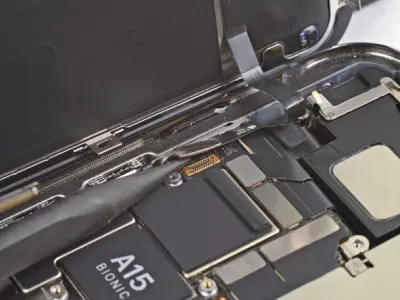

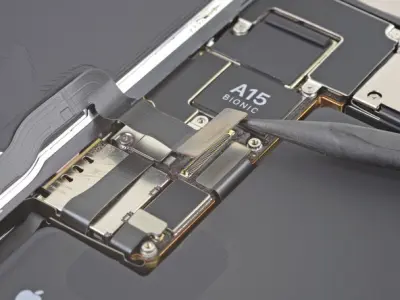

Используйте острый конец вскрывателя или ноготь, чтобы отсоединить коннектор шлейфа дисплея от разъема на материнской плате.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

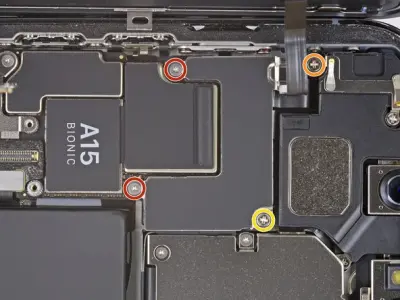

Используйте отвертку Y000, чтобы открутить два винта длиной 1,1 мм, крепящих защитную пластину коннектора передних датчиков.

Отверткой Phillips открутите два оставшихся винта пластины коннектора передних датчиков:

Один винт длиной 1,5 мм.

Один винт длиной 1,8 мм.

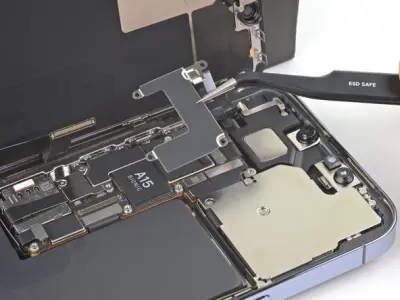

Снимите защитную пластину коннектора передних датчиков.

Используя острый конец вскрывателя, отсоедините коннектор шлейфа передних датчиков.

Снимите дисплейный модуль.

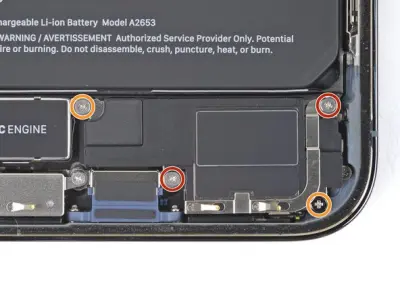

Отверткой Phillips выкрутите четыре винта длиной 1,5 мм, удерживающих полифонический динамик:

Два винта с большими головками.

Два винта с меньшими головками.

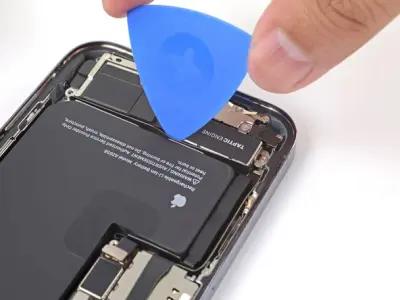

Проведите вскрывателем между верхним краем вибромотора Taptic Engine и полоской уплотнителя.

Удалите полифонический динамик.

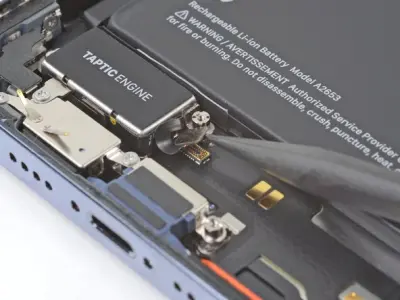

Приподнимите острым концом вскрывателя коннектор шлейфа Taptic Engine, отключая его.

Отверткой Phillips выкрутите два винта, удерживающих Taptic Engine:

Один винт длиной 1,8 мм.

Один винт длиной 2,1 мм.

Используя стопорную отвертку, удалите стопорный винт длиной 2,8 мм, крепящий Taptic Engine.

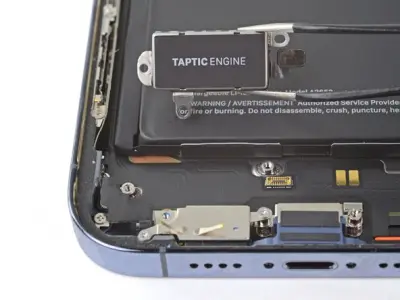

Удалите Taptic Engine.

Аккумулятор крепится к задней части корпуса с помощью четырех кусочков эластичного скотча - два на нижнем краю аккумулятора и два на верхнем краю.

Каждый кусочек скотча имеет на конце черный язычок, который слегка приклеен к краю аккумулятора.

На следующих шагах вы потянете за каждый язычок, чтобы медленно вытянуть скотч из-под аккумулятора. Этот скотч теряет свою липкость при растяжении, поэтому вы сможете легко извлечь аккумулятор.

Если полоски порвутся, не паникуйте! Не всегда всё происходит так, как задумано. Продолжайте читать, чтобы получить советы по удалению порванных полосок.

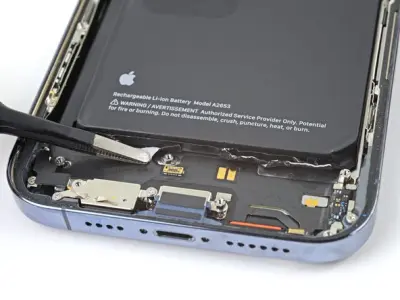

Используйте пинцет с тупым концом, чтобы отделить два язычка скотча от нижнего края аккумулятора.

Внимание: не прикасайтесь к аккумулятору никакими острыми инструментами. Проколотый аккумулятор может привести к утечке опасных химических веществ или возгоранию.

Ухватите первый язычок пальцами или оберните вокруг лопатки и медленно потяните от аккумулятора в направлении нижнего края iPhone.

Тяните достаточно сильно, чтобы сохранить натяжение полоски, но не перетягивайте ее. Дайте проклейке достаточно времени, чтобы растянуться и отклеиться из-под аккумулятора.

Не прижимайте аккумулятор. Крепко держите iPhone за боковые стороны.

Сохраняйте полоску ровной и без складок. Старайтесь тянуть равномерно по всей ширине, а не за середину или одну из сторон.

Тяните под небольшим углом, чтобы полоска не зацепилась за край аккумулятора.

Если полоска оторвалась, попробуйте извлечь ее пальцами или тупым пинцетом и продолжайте тянуть, но не поддевайте аккумулятор.

Если полоска все-таки оборвалась под аккумулятором и ее невозможно извлечь, перейдите к другим полоскам, а затем действуйте, как указано ниже.

Ухватите второй язычок пальцами или оберните вокруг лопатки и медленно потяните от аккумулятора в направлении нижнего края iPhone.

Выполните те же действия, что и с предыдущей полоской: не давите на аккумулятор, сохраняйте полоску ровной и без складок, тяните под небольшим углом.

Если полоска оторвалась, попробуйте извлечь ее пальцами или тупым пинцетом и продолжайте тянуть, но не поддевайте аккумулятор.

Если полоска все-таки оборвалась под аккумулятором и ее невозможно извлечь, перейдите к следующему шагу.

Используйте пинцет с тупым концом и вскрыватель, чтобы удалить два оставшихся клейких язычка с верхнего края аккумулятора.

Выполняя ту же процедуру, что и раньше, потяните два оставшихся язычка (по одному за раз), чтобы растянуть и удалить оставшиеся клейкие полоски, удерживающие аккумулятор на месте. Старайтесь ни за что не зацепить полоску скотча.

Будьте осторожны, чтобы аккумулятор не выскочил из iPhone, когда выйдет последняя клейкая полоска.

Если вы успешно удалили все клейкие полоски, пропустите следующий шаг.

В противном случае перейдите к следующему шагу.

Если у вас все еще возникают проблемы с извлечением аккумулятора, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора в области оборвавшихся полосок скотча.

Подождите около одной минуты, пока спиртовой раствор ослабит клей.

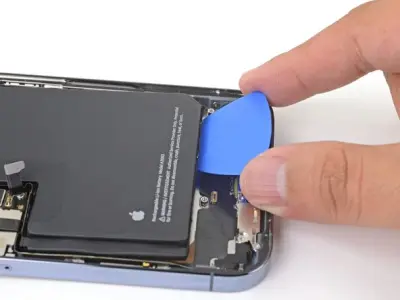

Используйте вскрыватель или плоский конец лопатки, чтобы осторожно приподнять аккумулятор.

Не пытайтесь с силой вынимать аккумулятор. При необходимости нанесите еще несколько капель спирта, чтобы еще больше ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор с помощью инструментов.

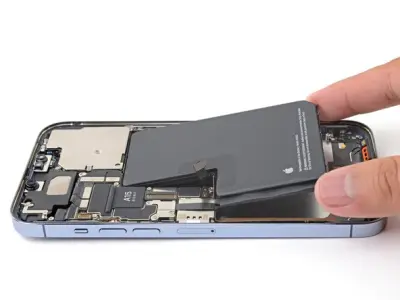

Извлеките аккумулятор.

Если в телефоне остался какой-либо спиртовой раствор, тщательно вытрите его кофейным фильтром или безворсовой тканью или позвольте ему высохнуть до установки нового аккумулятора.

Выполните принудительную перезагрузку после повторной сборки. Это может предотвратить ряд проблем и упростить устранение неполадок.

Заключение

Сравните вашу новую запчасть с оригинальной, возможно, перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.

Для сборки устройства следуйте этой инструкции в обратном порядке.
