Замена дисплея на Apple iPhone 13 Pro

Внимание: перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите питание вашего iPhone перед началом разборки.

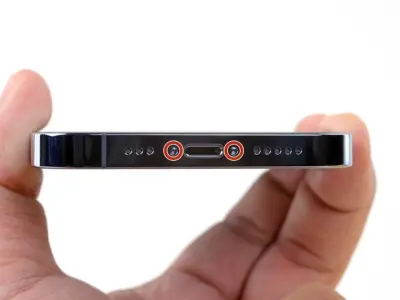

Открутите два винта Pentalobe P2 длиной 6,8 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

Если у вашего iPhone разбит экран, предотвратите дальнейшее растрескивание и возможные травмы, заклеив стекло скотчем.

Наклейте полоски скотча на дисплей iPhone внахлест, пока вся поверхность не будет закрыта.

Это сохранит осколки стекла и обеспечит структурную целостность при подъеме дисплея.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла во время ремонта.

Если разбитое стекло осложняет приклеивание присоски на следующих нескольких шагах, попробуйте свернуть кусок прочного скотча (например, клейкую ленту) в форме ручки и приподнимите дисплей с ее помощью.

Нагрев нижнего края iPhone поможет размягчить проклейку, удерживающую дисплей, что облегчит вскрытие аппарата.

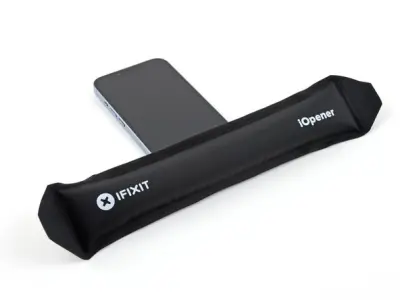

Воспользуйтесь феном или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на минуту, чтобы размягчить проклейку.

Край должен стать немного горячее, чем терпит рука. Будьте осторожны, не перегрейте iPhone, иначе вы можете повредить дисплей.

Следующие два шага демонстрируют Anti-Clamp, инструмент, спроектированный для облегчения процедуры вскрытия. Если вы не используете Anti-Clamp, пропустите два шага до другого способа разборки.

Сдвиньте синюю ручку к шарниру, чтобы открыть инструмент.

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если окажется, что дисплей слишком скользкий и Anti-Clamp не держится, вы можете использовать клейкую ленту для лучшего сцепления.

Сдвиньте синюю ручку от шарнира, активируя рабочий режим.

Поверните ручку по часовой стрелке, пока не увидите, что присоски начинают растягиваться.

Убедитесь, что присоски остаются выровненными относительно друг друга. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы дать проклейке возможность отклеиться и образовать зазор.

Вставьте вскрыватель под дисплей, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, дополнительно нагрейте этот участок и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте более чем на пол-оборота за раз и ждите около минуты между поворотами. Позвольте Anti-Clamp и времени сделать всю работу за вас.

Пропустите следующий шаг.

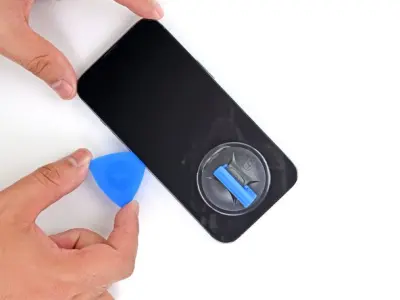

Приложите присоску к нижнему краю телефона, избегая самой кромки стекла.

Потяните вверх присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.

Вставьте в зазор вскрыватель.

Водонепроницаемая проклейка, удерживающая дисплей на месте, очень прочная; для создания этого начального зазора требуется значительное усилие. Если вам трудно создать щель, дополнительно нагрейте низ телефона и осторожно раскачивайте дисплей вверх и вниз, чтобы ослабить клей, пока не образуется зазор, достаточный для вставки инструмента.

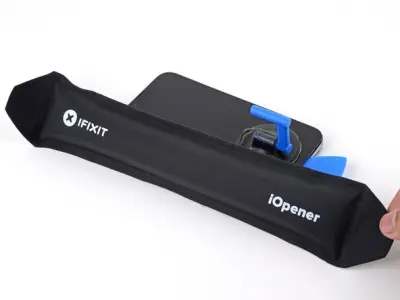

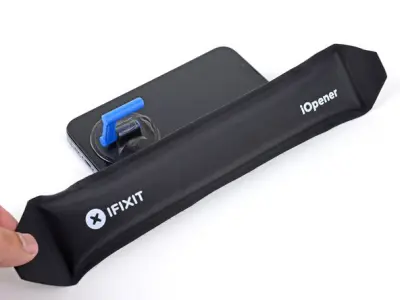

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к левому краю iPhone примерно на минуту, чтобы размягчить проклейку под дисплеем.

Проведите вскрывателем вокруг левого нижнего угла и вверх по левому краю iPhone, разрезая проклейку, удерживающую дисплей на месте.

Не вставляйте вскрыватель глубже чем на 3 мм, иначе вы можете повредить шлейфы дисплея.

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к правому краю iPhone примерно на минуту, чтобы размягчить проклейку под дисплеем.

Снова установите вскрыватель в нижний край iPhone и проведите им вверх по правому краю, продолжая отделять проклейку.

Не вставляйте вскрыватель глубже чем на 3 мм, чтобы избежать повреждения внутренних компонентов.

Используйте фен, тепловую пушку или подготовьте iOpener и приложите его к верхнему краю iPhone примерно на минуту, чтобы размягчить проклейку под дисплеем.

Вставьте вскрыватель в правый край телефона. Проведите им вокруг правого верхнего угла и по верхнему краю.

Опять же, не вставляйте его более чем на 3 мм, иначе вы можете повредить датчики на передней панели.

Вставьте вскрыватель в левый край телефона. Проведите им вокруг левого верхнего угла и вдоль верхнего края.

Не вставляйте его более чем на 3 мм, иначе вы можете повредить датчики на передней панели.

Снимите присоску с дисплея.

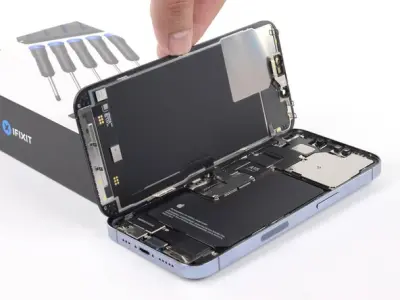

Откройте iPhone, приподняв дисплей вверх с правой стороны, как переднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

Открутите три винта Y000 длиной 1,3 мм, крепящих защитную пластину коннектора аккумулятора.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были взяты, чтобы избежать повреждения вашего iPhone.

Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

Уберите защитную пластину коннектора аккумулятора.

Используйте острый конец вскрывателя или чистый ноготь, чтобы приподнять коннектор аккумулятора от разъема на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

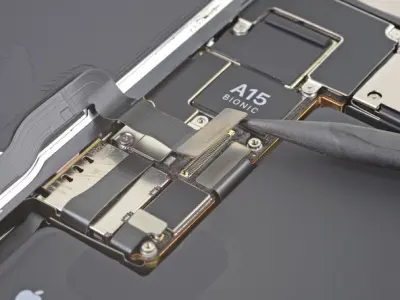

Используйте острый конец вскрывателя или ноготь, чтобы отсоединить коннектор шлейфа дисплея от разъема на материнской плате.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

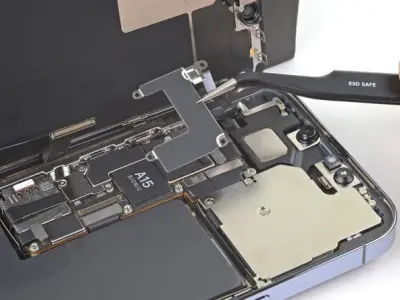

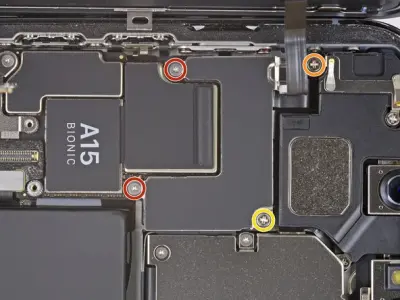

Используйте отвертку Y000, чтобы открутить два винта длиной 1,1 мм, крепящих защитную пластину коннектора передних датчиков.

Отверткой Phillips открутите два оставшихся винта пластины коннектора передних датчиков:

Один винт длиной 1,5 мм.

Один винт длиной 1,8 мм.

Снимите защитную пластину коннектора передних датчиков.

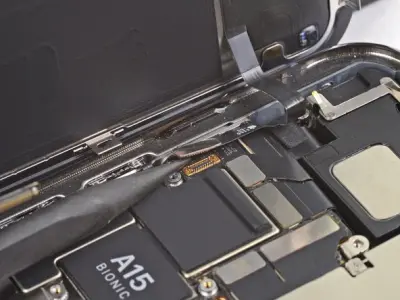

Используя острый конец вскрывателя, отсоедините коннектор шлейфа передних датчиков.

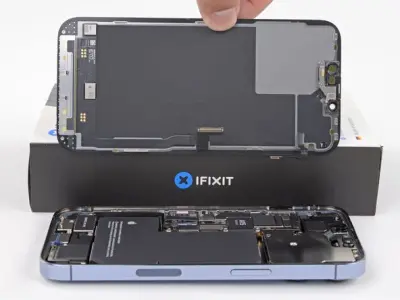

Снимите дисплейный модуль.

Оставшиеся шаги демонстрируют перенос модуля передних датчиков на новый дисплей. Если ваш новый дисплей идет с предустановленным модулем датчиков, пропустите эти шаги.

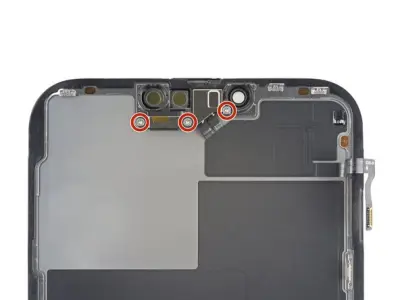

Открутите три винта Y000 длиной 1,4 мм, крепящих фиксатор модуля датчиков.

Используйте пинцет или пальцы, чтобы снять фиксатор модуля датчиков.

Нагрейте iOpener и приложите его к верхнему краю дисплея на две минуты.

Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – дисплей подвержен тепловому повреждению.

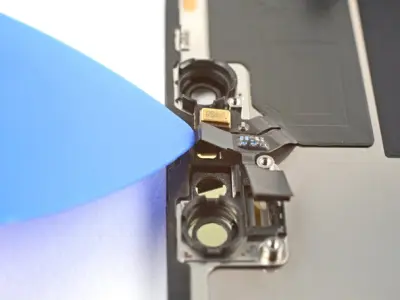

Вставьте вскрыватель между датчиком внешней освещенности и его углублением в дисплее.

Приподнимите кончик вскрывателя, чтобы отделить датчик от дисплея.

Вставьте вскрыватель между датчиком приближения и его углублением в дисплее.

Приподнимите кончик вскрывателя, чтобы отделить датчик от дисплея.

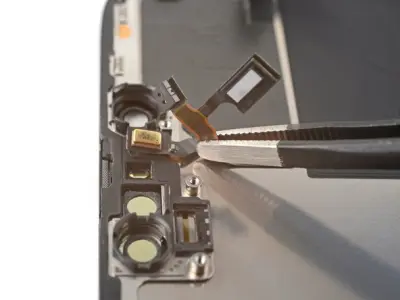

Пинцетом или пальцами отогните шлейф датчика приближения от дисплея.

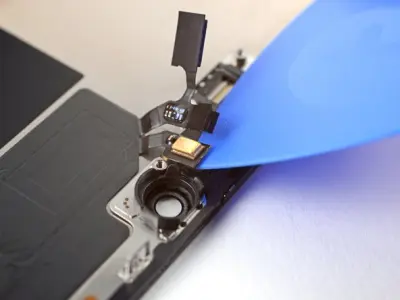

Вставьте вскрыватель под шлейф микрофона, поближе к самому микрофону (металлический прямоугольник).

Проведите вскрывателем по периметру микрофона, чтобы отделить его проклейку.

К этому этапу проклейка, вероятно, уже остыла. Если это так, приложите нагреватель iOpener к дисплею на одну минуту, прежде чем продолжить.

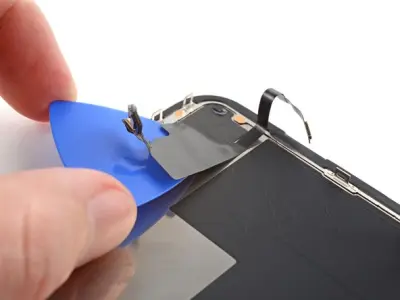

Вставьте вскрыватель под левую сторону модуля датчиков.

Проведите вскрывателем под модулем, чтобы отделить его от рамки.

Снимите модуль датчиков.

При переносе модуля датчиков на новый дисплей следуйте этой инструкции:

Совместите датчики с их углублениями в рамке, чтобы выровнять основную часть модуля.

Используйте двухсторонний скотч для повторного приклеивания участков модуля, которые больше не прилипают.

Заключение

Сравните вашу новую запчасть с оригинальной, возможно, перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.

Для сборки устройства следуйте этой инструкции в обратном порядке.
