Замена аккумулятора на Apple iPhone 13

Внимание: Прежде чем начать, разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите свой iPhone перед началом разборки.

Открутите два болта отверткой pentalobe P2 длиной 6,8 мм на нижнем краю iPhone.

Открытие дисплея iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнения, прежде чем приступить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы соберете свой iPhone без замены уплотнений.

Если стекло вашего дисплея треснуло, предотвратите дальнейшие поломки, заклеив стекло скотчем.

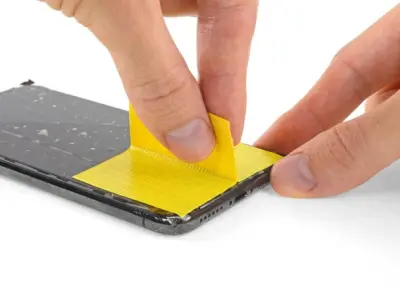

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone, пока весь экран не будет закрыт.

Это предотвратит попадание осколков стекла и обеспечит структурную целостность при поддевании и подъеме дисплея. Наденьте защитные очки, чтобы защитить глаза от любого стекла, которое выскочит во время ремонта.

Если из-за разбитого стекла приклеить присоску на следующих нескольких шагах будет сложно, попробуйте свернуть кусок прочной ленты (например, клейкой ленты) в ручку и вместо этого поднять дисплей с ее помощью.

Нагрев нижнего края iPhone помогает смягчить клей, закрепляющий дисплей, облегчая его открытие.

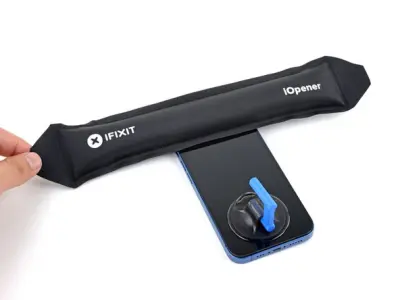

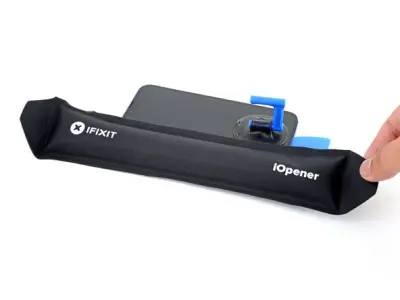

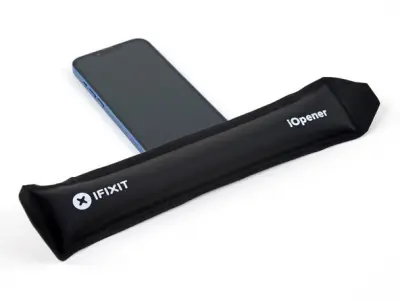

Используйте фен или тепловую пушку, или подготовьте iOpener и нанесите его на нижний край iPhone примерно на минуту, чтобы размягчить клей под ним.

Следующие два шага демонстрируют плоскогубцы с присосками (iSclack), удобный инструмент, который мы рекомендуем всем, кто часто занимается ремонтом. Если вы не используете iSclack, пропустите два шага и выберите альтернативный метод.

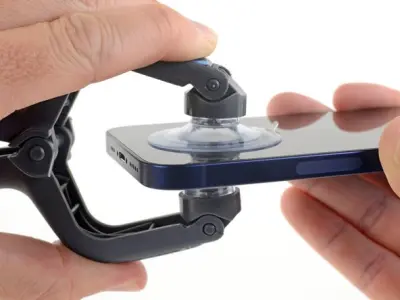

Расположите присоски рядом с нижним краем iPhone — одну спереди и одну сзади.

Плотно прижмите обе присоски к месту.

Если ваш дисплей или заднее стекло сильно треснуты, заклейте их слоем прозрачной упаковочной ленты, чтобы присоски лучше держались. iSclack также включает в себя два куска ленты для этой цели.

Надежно держите iPhone и закройте ручку iSclack, чтобы немного отделить экран от задней панели телефона.

Не пытайтесь полностью отделить экран; все, что вам нужно, это небольшое отверстие вдоль нижнего края.

Вставьте инструмент для вскрытия в зазор под дисплеем на нижнем краю iPhone.

Пропустите следующие два шага.

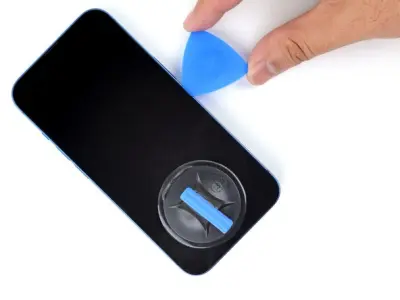

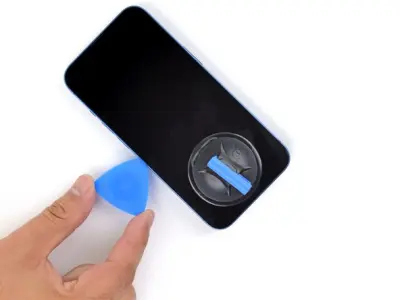

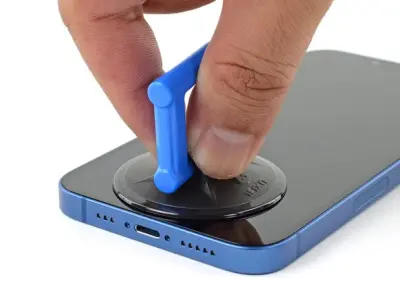

Если вы используете одну ручку-присоску, приложите ее к нижнему краю телефона, избегая самого края стекла.

Если ваш дисплей сильно треснул, покройте его слоем прозрачной упаковочной ленты, чтобы присоска не прилипла к нему. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, вы можете приклеить присоску к разбитому экрану.

Потяните вверх присоску с сильным, постоянным давлением, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.

Вставьте инструмент для вскрытия в зазор.

Водонепроницаемый клей, удерживающий дисплей на месте, очень прочный; создание этого начального зазора требует значительных усилий. Если вам трудно открыть зазор, подайте больше тепла и осторожно раскачивайте экран вверх и вниз, чтобы ослабить клей, пока не создадите достаточный зазор, чтобы вставить инструмент для вскрытия.

Нагрев краев iPhone облегчит разрезание клея, крепящего дисплей.

Приложите тепло к левому краю iPhone примерно на одну минуту, чтобы смягчить клей под ним.

Проведите открывающим фиксатором вокруг нижнего левого угла и вверх по левому краю iPhone, разрезая клей, удерживающий дисплей на месте.

Не вставляйте инструмент для вскрытия более чем на 2 мм, иначе вы можете повредить шлейфы дисплея на этой стороне iPhone.

Приложите тепло к правому краю iPhone примерно на одну минуту, чтобы смягчить клей под ним.

Снова вставьте инструмент для вскрытия в нижний край iPhone и сдвиньте его вверх с правой стороны, чтобы продолжить отделение клея.

Не вставляйте инструмент для вскрытия более чем на 2 мм, иначе можно повредить внутренние компоненты телефона.

Приложите тепло к верхнему краю iPhone примерно на одну минуту, чтобы смягчить клей под ним.

Верхний край дисплея закреплен как клеем, так и клипсами.

Вставьте инструмент для вскрытия в правый край телефона. Сдвиньте его вокруг правого верхнего угла и по верхнему краю.

Не вставляйте инструмент для вскрытия более чем на 1 мм, иначе вы можете повредить массив датчиков на передней панели.

Если вы еще не сняли рукоятку всасывания или iSclack, снимите их сейчас.

Откройте iPhone, повернув дисплей с правой стороны, как переднюю обложку книги.

Пока не пытайтесь полностью отделить дисплей, так как несколько хрупких шлейфов все еще соединяют его с логической платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы держать его в вертикальном положении, пока вы работаете с телефоном.

Во время сборки положите дисплей на место, выровняйте зажимы по верхнему краю и осторожно нажмите на верхний край, прежде чем защелкнуть остальную часть дисплея. Если он не защелкивается на месте, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

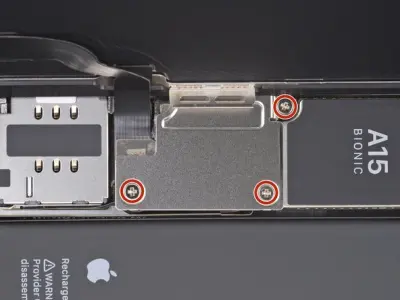

С помощью отвертки Phillips открутите три винта 1,3 мм, которыми крепится пластина аккумулятора и дисплея.

На протяжении всего ремонта следите за каждым винтом и следите за тем, чтобы он возвращался точно туда, откуда он был, чтобы не повредить ваш iPhone.

Во время сборки рекомендуется включить iPhone и проверить все функции, прежде чем закрепить дисплей на месте. Обязательно полностью выключите iPhone, прежде чем продолжить работу.

Снимите крышку.

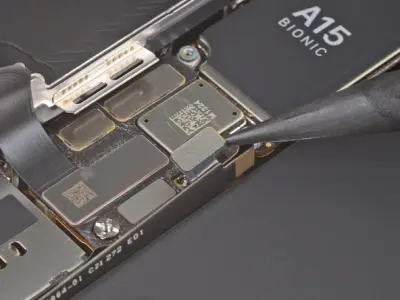

Используйте пластиковую лопатку или чистый ноготь, чтобы вытащить разъем батареи из гнезда на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг этого и других разъемов платы. Эти уплотнения обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните разъем от материнской платы, чтобы он случайно не коснулся разъема и не подал питание на телефон во время ремонта.

Используйте пластиковую лопатку или ноготь, чтобы отсоединить шлейф дисплея.

Чтобы снова прикрепить пресс-соединители, подобные этому, аккуратно выровняйте и нажмите на одну сторону, пока она не встанет на место со щелчком, затем повторите то же самое на другой стороне. Не нажимайте на середину. Если разъем неправильно выровнен, контакты могут погнуться, что приведет к необратимому повреждению.

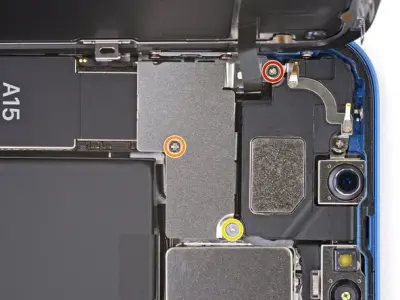

Открутите три винта, крепящие пластину переднего датчика:

• Один винт с крестообразным шлицем 1,7 мм
• Один винт с крестообразным шлицем 1,3 мм
• Один винт 1,8 мм Y000

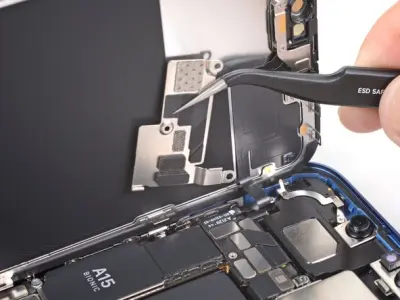

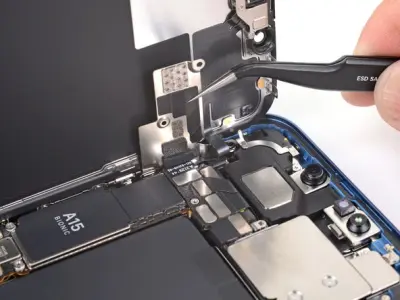

Поверните крышку вверх от центра телефона, пока небольшой зажим на краю телефона не отсоединится.

Снимите крышку.

При повторной сборке сначала вставьте зажим с левого края в соответствующий слот, а затем закрепите на петлях остальную часть крышки.

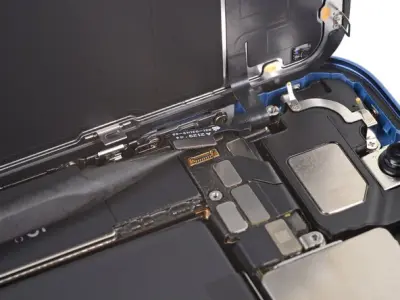

Используйте пластиковую лопатку или ноготь, чтобы отсоединить шлейф узла переднего датчика.

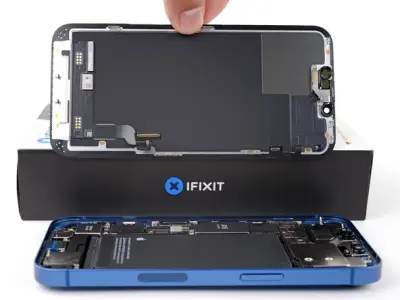

Снимите экран.

Во время сборки сделайте паузу, если хотите заменить водостойкий клей по краям дисплея.

Используйте отвертку Phillips, чтобы открутить четыре винта 1,7 мм, крепящие громкоговоритель.

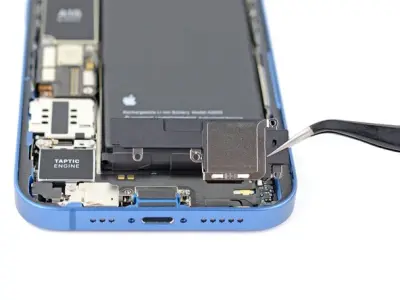

Снимите динамик с iPhone.

Аккумулятор прикреплен к задней части корпуса четырьмя кусочками эластичного клея — двумя на нижнем крае аккумулятора и двумя на верхнем крае.

Каждый кусочек клея имеет на конце черный язычок, который слегка приклеен к краю батареи.

В следующих шагах вы будете тянуть за каждый язычок, чтобы медленно растянуть клей под аккумулятором. Эти клеи в стиле «командной полосы» теряют свою липкость при растяжении, поэтому вы можете легко извлечь аккумулятор.

Если полоски порвались, не паникуйте! Они не всегда работают так, как задумано. Продолжайте читать советы по удалению порванных полосок.

Внимание: не протыкайте батарею острыми предметами. Из проколотой батареи могут вытечь опасные химические вещества или загореться.

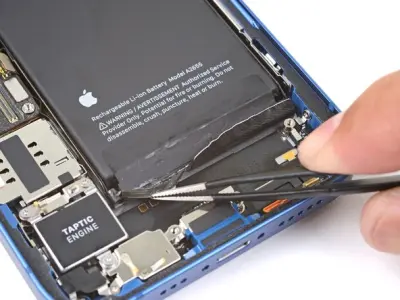

Используйте плоский конец пластиковой лопатки, чтобы аккуратно приподнять край верхнего правого клейкого язычка батареи, чтобы вы могли захватить его тупым пинцетом.

Отклейте клейкий язычок аккумулятора, чтобы отклеить его от верхнего края аккумулятора.

Повторите для верхнего левого клейкого язычка батареи.

Отклейте два оставшихся клейких язычка батареи, чтобы отклеить их от нижнего края батареи.

При необходимости наклоните нижнюю часть телефона вверх и нанесите несколько капель изопропилового спирта высокой концентрации (90 % или выше) на нижний край аккумулятора и подождите минуту. Это поможет смягчить клей, особенно если телефон старый.

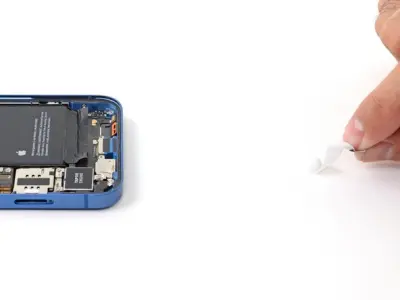

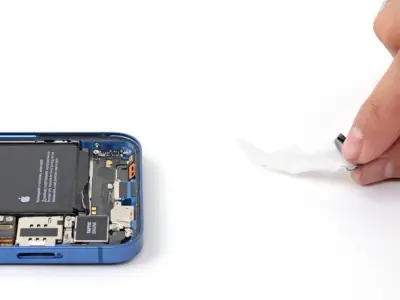

Возьмитесь пальцами за язычок и медленно потяните его от аккумулятора к нижней части iPhone.

Потяните, чтобы поддерживать натяжение полоски, но не очень сильно. Дайте им достаточно времени, чтобы растянуться и отклеиться из-под аккумулятора.

Не нажимайте на батарею. Крепко держите iPhone за боковые стороны.

Держите полоску ровной и без складок. Старайтесь тянуть равномерно по всей полосе, а не тянуть в основном посередине или, с одной стороны.

Потяните под небольшим углом, чтобы полоска не зацепилась за край батареи.

Если клейкая полоска оторвалась, попробуйте извлечь ее пальцами или тупым пинцетом и продолжайте тянуть, но не поддевайте аккумулятор.

Если какая-либо клейкая полоска оторвалась под батареей и не может быть извлечена, попробуйте удалить другие полоски, а затем действуйте, как указано ниже.

Возьмите нижний левый язычок пальцами и потяните его от аккумулятора к нижней части iPhone.

Следуйте той же процедуре, что и с предыдущей полоской: не нажимайте на батарею, держите полоску ровной и без складок и тяните под небольшим углом.

Если клейкая полоска оторвалась, попробуйте извлечь ее пальцами или тупым пинцетом и продолжайте тянуть, но не поддевайте аккумулятор.

Если клей оторвался под батареей и не может быть восстановлен, перейдите к следующему шагу.

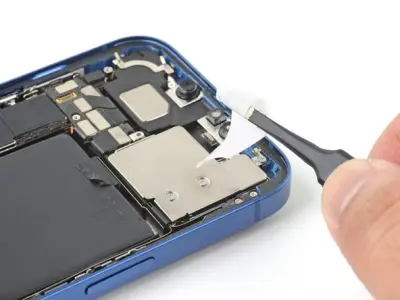

При желании вы можете обернуть язычки вокруг кончиков тупых пинцетов, чтобы облегчить вытягивание клейкой ленты:

• Используйте пару тупых пинцетов, чтобы захватить всю ширину язычка.
• Оберните язычок и клейкую ленту вокруг кончиков тупых пинцетов.

Используя ту же процедуру, что и раньше, потяните верхний правый язычок, чтобы растянуть и снять клейкую ленту. Старайтесь ни за что не зацепить клей.

Слегка коснитесь двумя пальцами центра батареи, чтобы она не вылетела при удалении последней клейкой ленты.

Не нажимайте на аккумулятор с чрезмерной силой.

Используйте пару тупых пинцетов, чтобы потянуть и растянуть оставшийся язычок, чтобы удалить последнюю клейкую полоску, удерживающую батарею на месте.

Если вы успешно удалили все клейкие полоски, пропустите следующий шаг.

В противном случае перейдите к следующему шагу ниже.

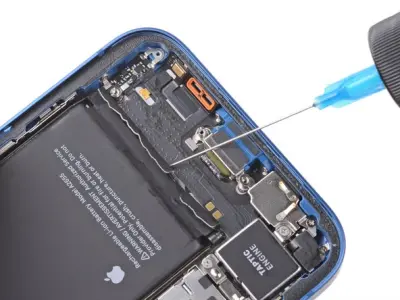

Если у вас по-прежнему возникают проблемы с извлечением батареи, нанесите несколько капель изопропилового спирта высокой концентрации (90 % или выше) под край батареи в области оторванных клейких полосок.

Наклоните телефон вверх, чтобы изопропиловый спирт стекал к клейкой ленте.

Подождите около одной минуты, чтобы спиртовой раствор ослабил клей.

Используйте плоский конец пластиковой лопатки, чтобы аккуратно приподнять батарею.

Не пытайтесь силой вытащить аккумулятор. При необходимости нанесите еще несколько капель спирта, чтобы еще больше ослабить клей. Никогда не деформируйте и не протыкайте батарею с помощью инструмента для снятия напряжения.

Извлеките аккумулятор.

Если в телефоне остался спиртовой раствор, тщательно вытрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

Выполните принудительный перезапуск после сборки. Это может предотвратить несколько проблем и упростить устранение неполадок.
