Используйте эту инструкцию для замены изношенного аккумулятора в вашем iPhone 14 Pro.
Аккумуляторы iPhone рассчитаны на сохранение 80% своей емкости в течение 500 циклов заряда, что для большинства пользователей составляет примерно 18-24 месяца пользования. После этого ваш iPhone, возможно, потребуется заряжать гораздо чаще, и iOS может предупредить вас о снижении производительности (другими словами, ваш телефон будет работать медленнее).
Эта инструкция написана на основе ремонта модели A2890 (International). Если вы ремонтируете другую версию iPhone 14 Pro, то можете столкнуться с внешними отличиями, но процедура должна быть такой же.
Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой телефона. Это исключит риск возгорания аккумулятора, если батарея случайно повредится в ходе ремонта. Если ваш аккумулятор вздут, примите соответствующие меры безопасности.
Примечание: После ремонта на вашем iPhone может появиться предупреждение о “подлинности” аккумулятора, даже при использовании оригинальных запчастей Apple. Если ваш iPhone работает нормально, вы можете смело игнорировать предупреждение.
При повторной сборке устройства вам понадобится сменная проклейка для крепления аккумулятора и экрана. Ваше устройство будет функционировать нормально, но, скорее всего, потеряет свой рейтинг IP (степень защиты от проникновения).
Выключите питание вашего iPhone перед началом разборки.

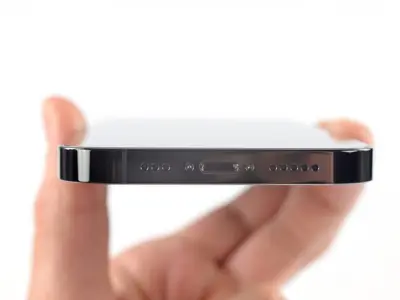

Открутите два винта pentalobe P2 длиной 6,8 мм, расположенные на нижнем крае iPhone.
Нагрев нижнего края iPhone поможет размягчить проклейку, фиксирующую дисплей, что облегчит вскрытие аппарата.

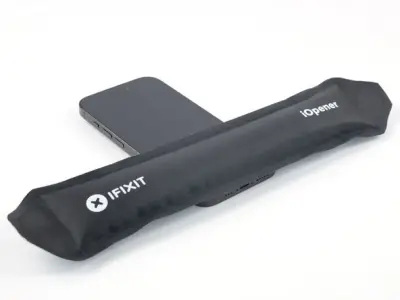

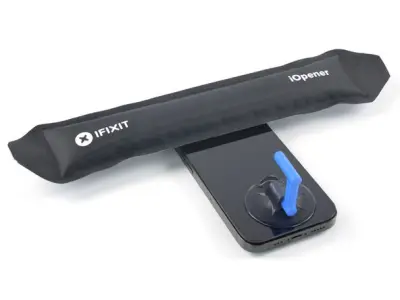

Приложите нагреватель iOpener к нижнему краю дисплея, чтобы размягчить проклейку под ним. Держите нагреватель не менее двух минут.
Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон. Край должен быть слегка горячее, чем терпит рука при прикосновении.

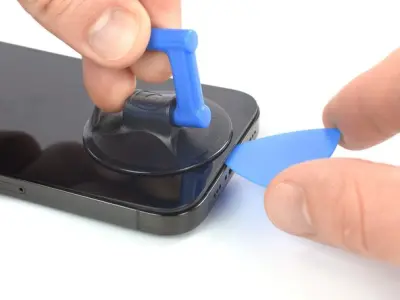

Приложите присоску к нижнему краю телефона, избегая при этом самой кромки стекла.
Потяните присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.

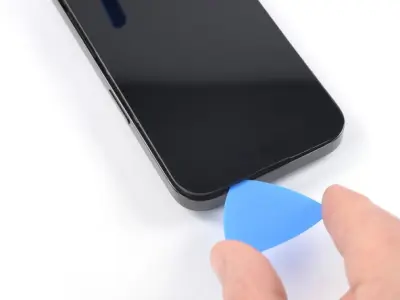

Вставьте в зазор вскрыватель.
Проклейка, удерживающая экран, очень прочная; для создания этого начального зазора потребуется значительное усилие. Если вам трудно создать щель, повторно нагрейте и осторожно раскачивайте дисплей вверх и вниз, чтобы ослабить клей, пока не образуется достаточный для вставки инструмента зазор.
Приложите нагреватель iOpener к левому краю дисплея, чтобы размягчить проклейку под ним. Держите нагреватель не менее двух минут.

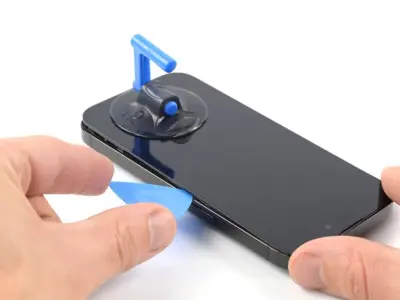

Проведите вскрывателем вокруг нижнего левого угла и вверх вдоль левого края iPhone, чтобы срезать проклейку, удерживающую дисплей на месте.
Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить шлейфы дисплея.
Приложите нагреватель iOpener к правому краю дисплея, чтобы размягчить проклейку под ним. Держите нагреватель не менее двух минут.
Снова установите вскрыватель в нижний край iPhone и проведите им вдоль правого края, продолжая разрезание проклейки.
Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить шлейфы дисплея.
Приложите нагреватель iOpener к верхнему краю дисплея, чтобы размягчить проклейку под ним. Держите нагреватель не менее двух минут.
Установите вскрыватель под верхней частью правого края телефона. Проведите вокруг правого верхнего угла и немного вдоль верхнего края, остановитесь перед отверстием динамика.
Не вставляйте вскрыватель более чем на 2 мм, чтобы не повредить модуль передних датчиков.
Установите вскрыватель под верхней частью левого края телефона. Проведите вокруг верхнего левого угла и немного вдоль верхнего края, остановитесь перед отверстием динамика.
Не вставляйте вскрыватель более чем на 3 мм, чтобы не повредить модуль передних датчиков.
Не пытайтесь пока полностью отделить дисплей, так как несколько хрупких шлейфов все еще подключены к материнской плате iPhone.
Снимите присоску с дисплея.

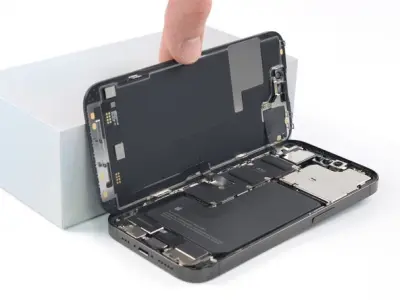

Откройте iPhone, приподняв дисплей с правой стороны, как переднюю обложку книги.
Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.
Если у вас нет под рукой ничего, к чему можно было бы прислонить экран, поможет присоска.
Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

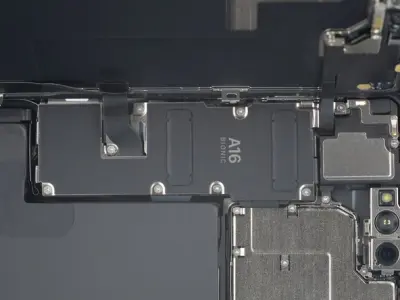

Отверткой Y000 выкрутите восемь винтов, крепящих пластину коннектора аккумулятора.
Шесть винтов длиной 1,3 мм.
Один винт длиной 1,6 мм.
Один винт длиной 1,9 мм.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были выкручены, чтобы избежать повреждения вашего iPhone.
Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.
Захватите пинцетом прижимную пластину и сдвиньте ее вниз, чтобы открыть доступ к шлейфам.
Уберите прижимную пластину.

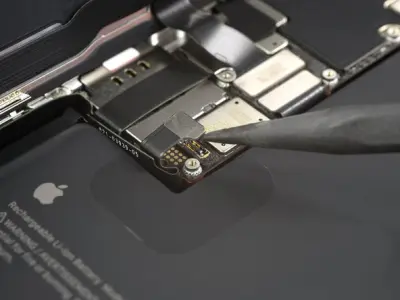

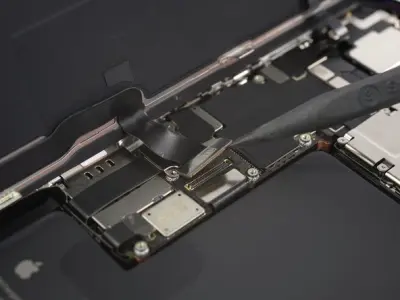

Используйте заостренный конец вскрывателя, чтобы отсоединить шлейф аккумулятора, приподняв коннектор от разъема.
Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.
Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

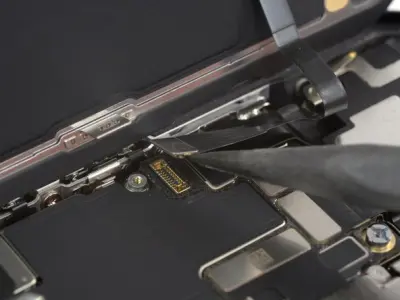

Используйте заостренный конец вскрывателя, чтобы отсоединить первый шлейф дисплея, приподняв коннектор от разъема.
Чтобы снова защелкнуть пресс-коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если разъем смещен, контакты могут согнуться, что приведет к необратимому повреждению.
Используйте заостренный конец вскрывателя, чтобы отсоединить второй шлейф дисплея, приподняв коннектор от разъема.

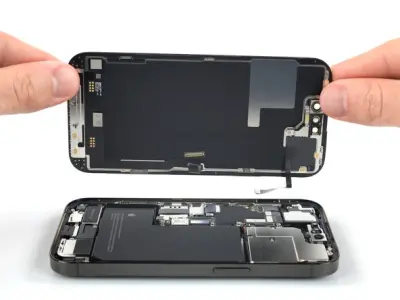

Снимите дисплей.
Нанесите новую проклейку там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

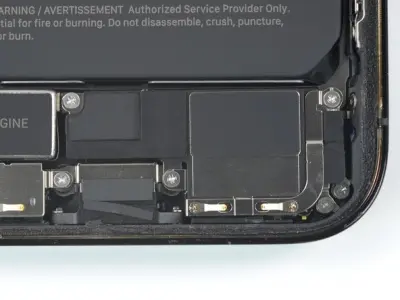

Отверткой Phillips выкрутите четыре винта длиной 1,5 мм, крепящих полифонический динамик.
Используя плоский конец лопаточки, приподнимите динамик, отделяя его от нижнего правого угла телефона.
Захватите динамик пинцетом.
Наклоните динамик, чтобы отделить его от клейкой прокладки, ведущей к вибромотору Taptic Engine.
Уберите полифонический динамик.
При повторной установке динамика сначала поместите его в углубление со стороны батареи, чтобы выровнять с помощью клейкой прокладки.

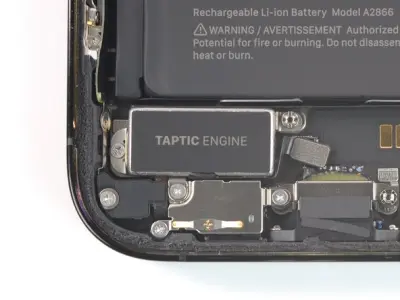

Лопаткой отсоедините Taptic Engine, приподняв коннектор от разъема.
Отверткой Phillips выкрутите два винта, крепящих Taptic Engine.
Один винт длиной 1,8 мм.
Один винт длиной 2,1 мм.
Используйте стопорную отвертку, чтобы открутить стопорный винт длиной 2,9 мм, крепящий Taptic Engine.
Стопорные винты лучше всего откручивать с помощью стопорной отвертки или соответствующего бита. В крайнем случае, небольшая плоская отвертка справится с этой задачей, но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.
Пинцетом или пальцами уберите Taptic Engine.
Если ваша новая запчасть поставляется без прокладки вдоль верхней части Taptic Engine, вам нужно будет перенести ее.

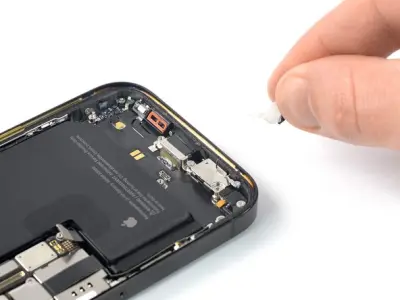

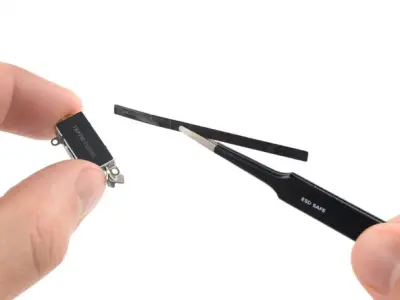

Используйте пальцы или пинцет, чтобы аккуратно снять полоску прокладки с Taptic Engine.

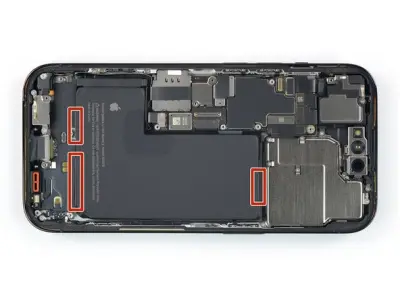

Эластичные клейкие полоски крепят батарею к корпусу – две на нижнем крае батареи и одна на верхнем.
Каждая клейкая полоска имеет на конце черный язычок, который слегка приклеен к краю батареи.
На следующих шагах вы потянете за каждый язычок, чтобы медленно вытянуть скотч из-под батареи. Это специальный эластичный скотч, он теряет свою липкость при растяжении, поэтому вы сможете легко извлечь батарею.
Если полоски порвутся, не паникуйте! Не всегда всё происходит так, как задумано. Продолжайте читать, чтобы получить советы по удалению порванных полосок.
Внимание: Не прикасайтесь к батарее никакими острыми инструментами. Проколотая батарея может привести к утечке опасных химических веществ или возгоранию.
Используйте пинцет с тупым концом, чтобы отделить два язычка скотча от нижнего края батарейки.
Ухватите первый язычок пальцами или оберните вокруг лопатки и медленно потяните от аккумулятора в направлении нижнего края iPhone.
Тяните достаточно сильно, чтобы сохранить натяжение полоски, но не перетягивайте ее. Дайте проклейке достаточно времени, чтобы растянуться и отклеиться из-под батареи.
Не прижимайте батарею. Крепко держите iPhone за боковые стороны.
Сохраняйте полоску ровной и без складок. Старайтесь тянуть равномерно по всей ширине, а не за середину или одну из сторон.
Тяните под небольшим углом, чтобы полоска не зацепилась за край батареи.
Если полоска оторвалась, попробуйте извлечь ее пальцами или тупым пинцетом и продолжайте тянуть, но не поддевайте батарею.
Если полоска все-таки оборвалась под батареей и ее невозможно извлечь, перейдите к другим полоскам, а затем действуйте, как указано ниже.
Ухватите второй язычок пальцами или оберните вокруг лопатки и медленно потяните от аккумулятора в направлении нижнего края iPhone.
Выполните те же действия, что и с предыдущей полоской: не давите на аккумулятор, сохраняйте полоску ровной и без складок, тяните под небольшим углом.
Если полоска оторвалась, попробуйте извлечь ее пальцами или тупым пинцетом и продолжайте тянуть, но не поддевайте батарею.
Если полоска все-таки оборвалась под батареей и ее невозможно извлечь, перейдите к следующему шагу.

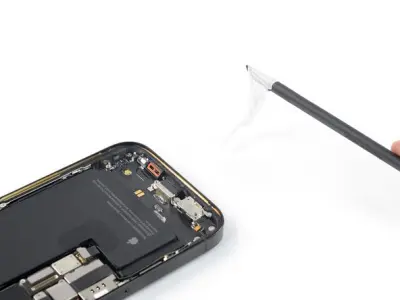

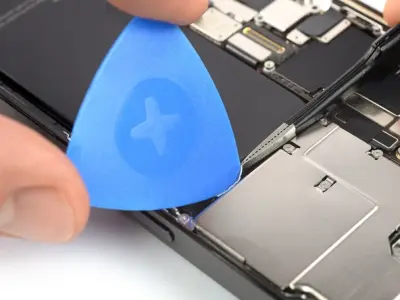

Используйте пинцет с тупым концом и вскрыватель, чтобы удалить оставшийся клейкий язычок с верхнего края батареи.
Используя ту же процедуру, что и раньше, медленно потяните за верхний клейкий язычок, чтобы удалить его. Старайтесь ни за что не зацепить полоску скотча.
Будьте осторожны, чтобы батарея не выскочила из iPhone, когда выйдет последняя клейкая полоска.
Если вы успешно удалили все клейкие полоски, пропустите следующий шаг.
В противном случае перейдите к следующему шагу ниже.
Если у вас все еще возникают проблемы с извлечением батареи, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи в области оборвавшихся полосок скотча.
Подождите около одной минуты, пока спиртовой раствор ослабит клей.

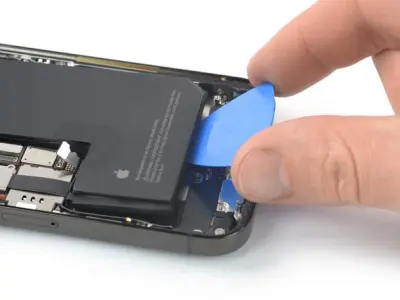

Используйте вскрыватель или плоский конец лопатки, чтобы осторожно приподнять батарею.
Не пытайтесь с силой вынимать аккумулятор. При необходимости нанесите еще несколько капель спирта, чтобы еще больше ослабить клей. Никогда не деформируйте и не прокалывайте батарею с помощью инструментов.

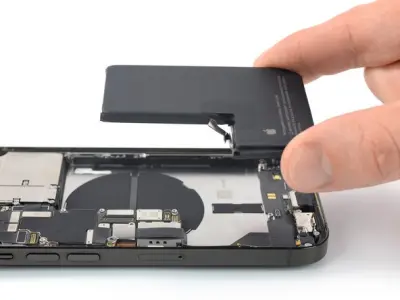

Извлеките аккумулятор.
Не устанавливайте поврежденный или деформированный аккумулятор, так как это несет угрозу безопасности.
Если в телефоне остался какой-либо спиртовой раствор, тщательно вытрите его перед установкой нового аккумулятора.
Выполните принудительную перезагрузку после повторной сборки. Это может предотвратить ряд проблем и упростить устранение неполадок.
По возможности включите телефон и протестируйте перед окончательным монтажом и сборкой.
Чтобы собрать устройство, следуйте этой инструкции в обратном порядке. Где необходимо, нанесите новый клей, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).
Для достижения оптимальной производительности откалибруйте только что установленную батарею.
