Используйте эту инструкцию, чтобы заменить модуль задних камер на iPhone 14.
Эта инструкция написана на основе ремонта модели A2882 (International). Если вы ремонтируете другую версию iPhone 14, то можете столкнуться с внешними отличиями, но процедура будет такой же.
При повторной сборке устройства вам понадобится сменная проклейка для крепления задней крышки. Ваше устройство будет функционировать нормально, но, скорее всего, потеряет свой рейтинг IP (степень защиты от проникновения).
Выключите питание вашего iPhone перед началом разборки.

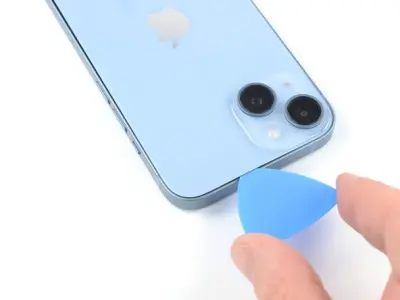

Открутите два винта pentalobe P2 длиной 6,8 мм, расположенные на нижнем крае iPhone.
Вскрыватель, если слишком глубоко его вставлять, может повредить ваше устройство. На этом шаге промаркируйте свой медиатор, чтобы предотвратить повреждение.

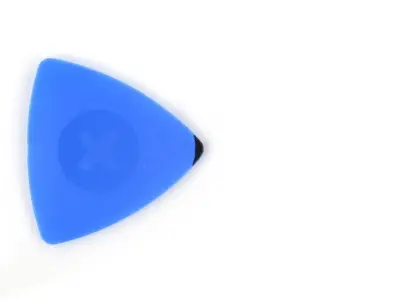

Отмерьте 3 мм от кончика и пометьте вскрыватель перманентным маркером.
Вы также можете пометить остальные углы вскрывателя другими размерами.
В качестве альтернативного метода маркировки приклейте монету скотчем к медиатору на расстоянии 3 мм от кончика.
Если у вашего iPhone разбита задняя крышка, предотвратите дальнейшее растрескивание и возможные травмы, заклеив стекло скотчем.

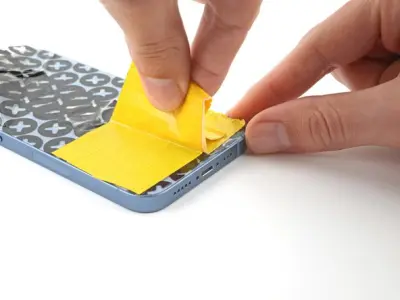

Наклейте полоски скотча на крышку iPhone внахлест, пока вся поверхность не будет закрыта.
Наденьте защитные очки, чтобы защитить глаза от осколков стекла во время ремонта.
Если разбитое стекло осложняет приклеивание присоски на следующих нескольких шагах, попробуйте свернуть кусок прочного скотча (например, клейкую ленту) в форме ручки и приподнимите крышку с ее помощью.
Если эти способы не сработают, вы можете приклеить присоску к задней крышке суперклеем.
Следующие три шага демонстрируют Anti-Clamp, инструмент, спроектированный для облегчения процедуры вскрытия. Если вы не используете Anti-Clamp, пропустите три шага до другого способа разборки.
Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.
Заведите рычаги с левого или правого края iPhone.
Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

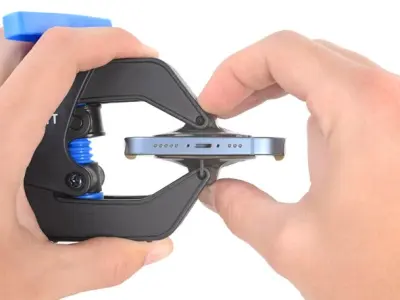

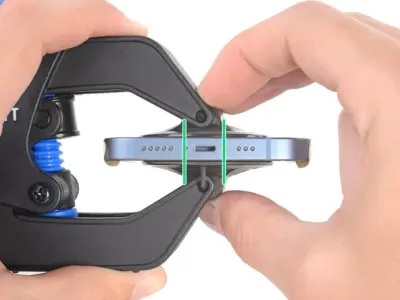

Плотно прижмите обе присоски к телефону.
Если окажется, что поверхность слишком скользкая и Anti-Clamp не держится, вы можете использовать клейкую ленту для лучшего сцепления.

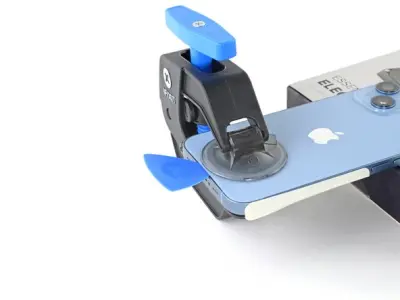

Сдвиньте синюю ручку вперед, чтобы зафиксировать рычаги.
Поверните ручку по часовой стрелке на 360 градусов или пока не увидите, что присоски начинают растягиваться.
Убедитесь, что присоски остаются выровненными относительно друг друга. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.
Положите свой iPhone на что-нибудь устойчивое (например, на книгу в твердом переплете), чтобы он не касался рук и был параллелен столу; это облегчит работу на следующих этапах.
Используйте фен, чтобы нагреть iPhone вдоль нижнего края. Дисплей должен стать довольно горячим наощупь.
Подождите минуту, чтобы проклейка ослабла и появился зазор.
Вставьте вскрыватель под заднюю крышку, когда Anti-Clamp создаст достаточно большой зазор.
Если Anti-Clamp не создает достаточного зазора, дополнительно нагрейте этот участок и поверните ручку по часовой стрелке на четверть оборота.
Не проворачивайте более чем на четверть оборота за раз и ждите около минуты между поворотами. Позвольте Anti-Clamp и времени сделать всю работу за вас.
Пропустите следующие два шага.
Если вы используете присоску, то действуйте согласно следующим двум шагам.

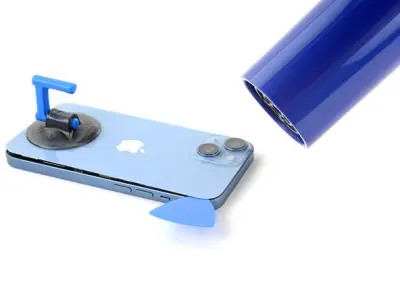

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone. Нагревайте в течение 90 секунд или пока крышка не станет довольно горячей наощупь.
Никогда не направляйте фен на одно место в течение длительного периода времени.
Приложите присоску к нижнему краю задней крышки, избегая при этом самой кромки стекла.

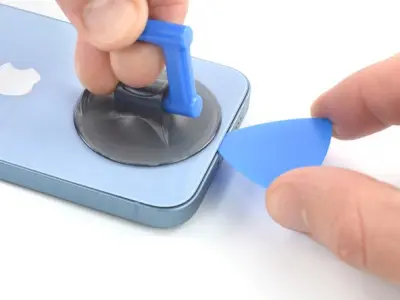

Потяните присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между задней крышкой и корпусом.

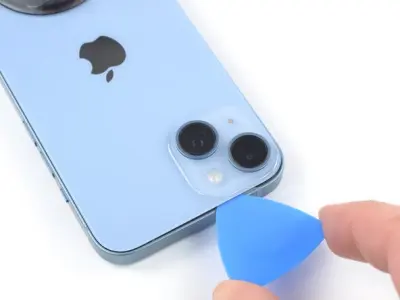

Вставьте в зазор вскрыватель.
Проклейка, удерживающая крышку, очень прочная; для создания начального зазора потребуется значительное усилие. Если вам трудно создать щель, повторно нагрейте и осторожно раскачивайте крышку вверх и вниз, чтобы ослабить клей, пока не образуется зазор, достаточный для вставки инструмента.
Воспользуйтесь феном, чтобы нагреть левый край iPhone. Нагревайте в течение 90 секунд или пока крышка не станет довольно горячей наощупь.
Проведите вскрывателем вокруг нижнего левого угла и вверх вдоль левого края iPhone, чтобы срезать проклейку, удерживающую заднюю крышку на месте.
Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить внутренние компоненты.
Вдоль правого края вашего iPhone проходит тонкий шлейф. Не вставляйте сюда вскрыватель, так как вы можете его повредить.
Используйте фен или тепловую пушку, чтобы нагреть правый край iPhone (где расположена кнопка включения). Нагревайте в течение 90 секунд или пока крышка не станет довольно горячей наощупь.
Снова установите вскрыватель в нижний край iPhone и проведите им вдоль правого края, продолжая разрезание проклейки.
Не вставляйте вскрыватель более чем на 3 мм, чтобы избежать повреждения шлейфа беспроводной зарядки.
Используйте фен, чтобы нагреть верхний край iPhone. Нагревайте в течение 90 секунд или пока крышка не станет довольно горячей наощупь.
Установите вскрыватель под верхнюю часть правого края телефона. Проведите вокруг правого верхнего угла и до середины верхнего края.
Установите вскрыватель под верхнюю часть левого края телефона. Проведите вокруг верхнего левого угла и до середины верхнего края.
Не вставляйте вскрыватель более чем на 3 мм, чтобы не повредить и не запачкать модуль камер.
Не пытайтесь пока полностью отделить заднюю крышку, так как несколько хрупких шлейфов все еще подключены к материнской плате iPhone.
Снимите присоску с задней крышки.

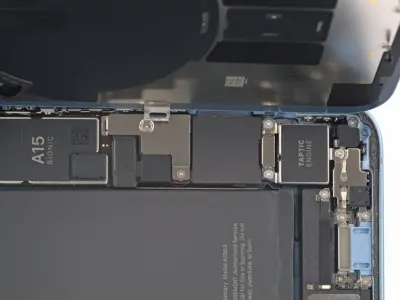

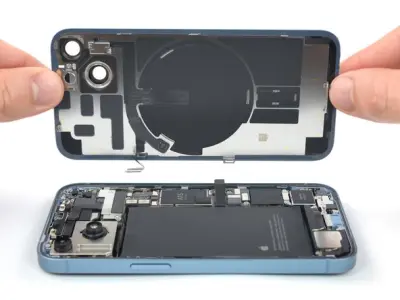

Медленно откройте iPhone, приподняв крышку с левой стороны, как заднюю обложку книги.
Будьте осторожны, не натяните короткий шлейф беспроводной зарядки.
Прислоните крышку к чему-нибудь, чтобы она поддерживалась во время работы с телефоном.
Если у вас нет под рукой ничего, к чему можно было бы прислонить крышку, поможет присоска.
Во время повторной сборки установите заднюю крышку на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть крышки. Если она с трудом встает на место, проверьте состояние зажимов по периметру и убедитесь, что они не погнуты.
Отверткой Y000 выкрутите два винта длиной 1,3 мм, крепящих пластину коннектора аккумулятора.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были выкручены, чтобы избежать повреждения вашего iPhone.
Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем окончательно склеивать аппарат. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

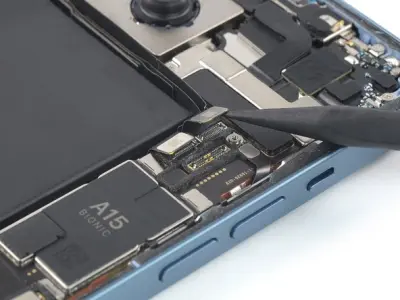

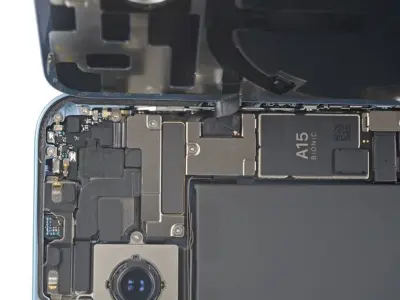

Ухватите пинцетом пластину коннектора аккумулятора и сдвиньте ее вверх (в направлении надписи «A15»), чтобы открепить верхний крючок.
Снимите прижимную пластину.

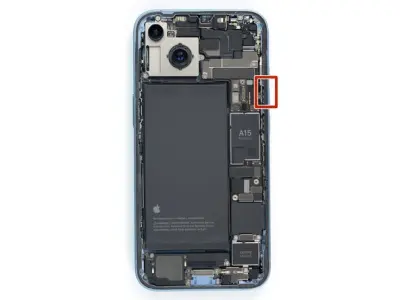

Используйте заостренный конец вскрывателя, чтобы отсоединить шлейф аккумулятора, приподняв коннектор от разъема.
Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.
Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

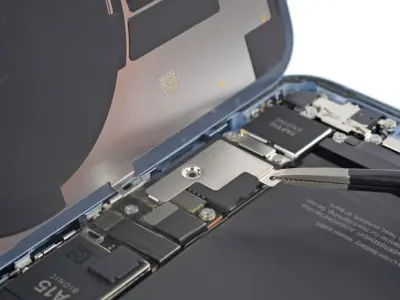

Отверткой Y000 выкрутите винт длиной 1,0 мм, крепящий прижимную пластину коннектора беспроводной зарядки.
Пинцетом снимите прижимную пластину коннектора беспроводной зарядки.
Используйте заостренный конец вскрывателя, чтобы отсоединить шлейф беспроводной зарядки, приподняв коннектор от разъема.
Снимите заднюю крышку.
Нанесите новую проклейку там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).
Сделайте здесь паузу в ходе повторной сборки, если вы планируете заменить проклейку задней крышки.
Острым концом вскрывателя отсоедините два шлейфа модуля камер, приподняв коннекторы от разъемов.

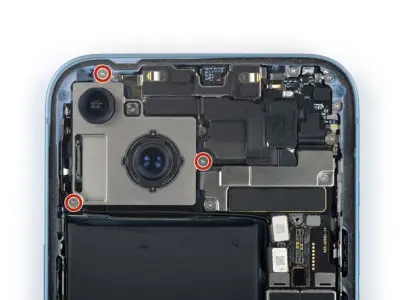

Используйте отвертку Phillips, чтобы выкрутить три винта длиной 2,1 мм, крепящих модуль камер.

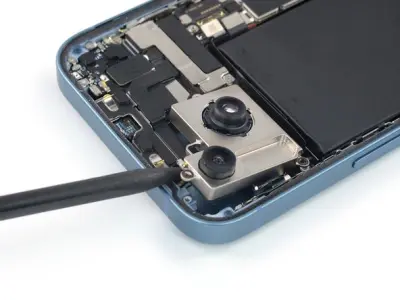

Вставьте острый конец вскрывателя под верхний край модуля камер.
Приподнимите край вскрывателем, чтобы ослабить модуль камер.
Пинцетом или пальцами извлеките модуль камер.
По возможности включите телефон и протестируйте до нанесения проклейки и окончательной сборки.
Сравните вашу новую запчасть с оригинальной, возможно перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.
Чтобы собрать устройство, следуйте этой инструкции в обратном порядке.
