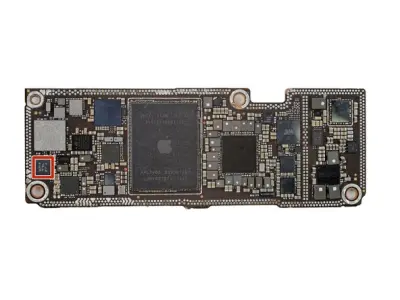

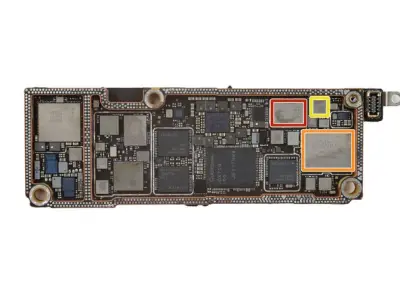

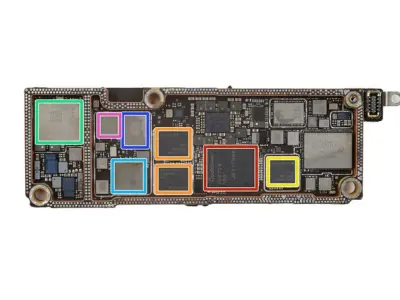

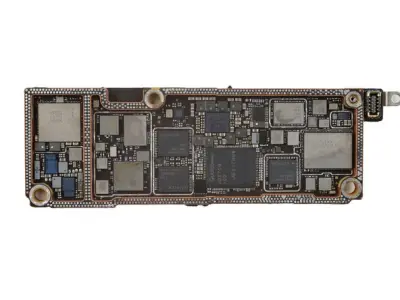

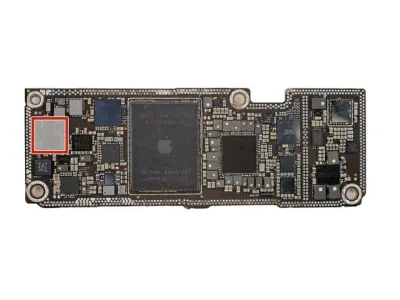

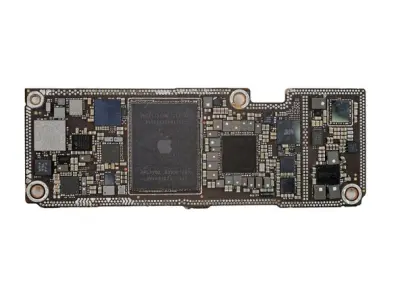

Фото материнской платы сделаны с использованием версии iPhone 15 Pro Max для США. В этой модели отсутствует физический лоток для SIM-карты, но есть аппаратное обеспечение для поддержки диапазонов mmWave 5G, а также спутниковой связи.
Вероятно, флеш-память NAND Kioxia K5A4RB6302CA12304 256 ГБ
Аудиоконтроллер Apple 338S00537
Контроллер подсветки Texas Instruments LM3567A1
Микросхема управления питанием дисплея Texas Instruments TPS65657B0
Контроллер питания Apple 338S01026-B1
Возможно, аудиопроцессор Apple 338S00843
Вероятно, NFC-контроллер NXP Semiconductor
Apple APL1V02/339S01257 A17 Pro - шестиядерный процессор для приложений с шестиядерным графическим процессором, расположенным, вероятно, под SK hynix H58G66AK6HX132, 8 ГБ памяти LPDDR5 SDRAM
Контроллер питания Apple APL109A/338S01022
Контроллер питания STMicroelectronics STCPM1A3
Контроллер питания STMicroelectronics STB605A11
Контроллер питания Apple 338S00946-B0
Контроллер питания Apple 338S00616
Вероятно, контроллер заряда аккумулятора Texas Instruments SN2012017
Беспроводной приемник питания Broadcom BCM59365EA1IUBG
Аудиокодек Apple 338S00739
Аудиоконтроллер Apple 338S00537
Флэш-память NOR Winbond W25Q80DVUXIE 1 МБ
Вероятно, внешний DC-DC преобразователь Texas Instruments TPS61280H
Вероятно, СШП-модуль Apple 339M00298
6-осевой MEMS-акселерометр и гироскоп Bosch Sensortec
Безопасный микроконтроллер STMicroelectronics ST33J
Контроллер питания Qualcomm PMX65
Широкополосный трекер огибающей Qualcomm QET7100
Вероятно, тактовый генератор Qualcomm
Модем Qualcomm SDX70M Snapdragon X70
Радиочастотный приемопередатчик Qualcomm SDR735
Радиочастотный приемопередатчик Qualcomm SMR546
Возможно, модуль Wi-Fi и Bluetooth Apple 339S01232
Интерфейсный модуль Broadcom AFEM-8234
Интерфейсный модуль Skyworks SKY58440-11
Интерфейсный модуль Qorvo QM76305
Вероятно, интерфейсный модуль Skyworks SKY50313
Возможно, интерфейсный модуль Apple 339M00287
Интерфейсный модуль Broadcom AFEM-8245
