Используйте эту инструкцию для замены разбитой задней крышки на вашем iPhone 14 Plus. Задняя крышка включает катушку беспроводной зарядки и задний микрофон, установленный на ней.
Эта инструкция написана на основе ремонта модели A2886 (International). Если вы ремонтируете другую версию iPhone 14 Plus, то можете столкнуться с внешними отличиями, но процедура должна быть такой же.
Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой телефона. Это исключит риск возгорания аккумулятора, если батарея случайно повредится в ходе ремонта. Если ваш аккумулятор вздут, примите соответствующие меры безопасности.
При повторной сборке устройства вам понадобится сменная проклейка для крепления экрана. Ваше устройство будет функционировать нормально, но, скорее всего, потеряет свой рейтинг IP (степень защиты от проникновения).
Выключите питание вашего iPhone перед началом разборки.
Открутите два винта pentalobe P2 длиной 6,8 мм, расположенные на нижнем крае iPhone.
Нагрев нижнего края iPhone поможет размягчить проклейку, фиксирующую заднюю крышку, что облегчит вскрытие аппарата.

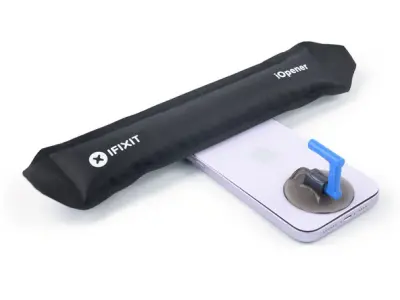

Приложите нагреватель iOpener к нижнему краю задней крышки, чтобы размягчить проклейку под ней. Держите нагреватель не менее двух минут.
Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон. Край должен быть слегка горячее, чем терпит рука при прикосновении.

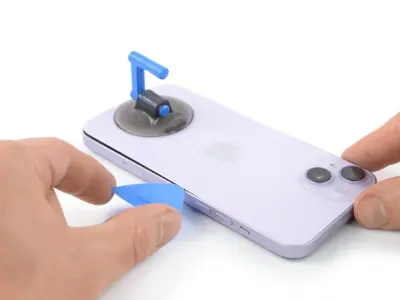

Приложите присоску к нижнему краю задней крышки, избегая при этом самой кромки стекла.
Потяните присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между задней крышкой и корпусом.

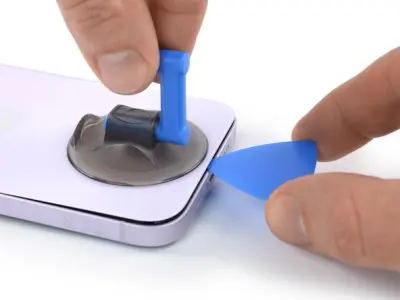

Вставьте в зазор вскрыватель.
Проклейка, удерживающая крышку, очень прочная; для создания этого начального зазора потребуется значительное усилие. Если вам трудно создать щель, повторно нагрейте и осторожно раскачивайте крышку вверх и вниз, чтобы ослабить клей, пока не образуется достаточный зазор для вставки инструмента.

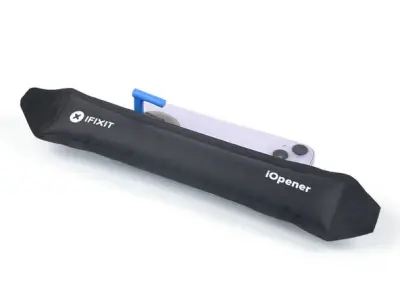

Приложите нагреватель iOpener к левому краю крышки, чтобы размягчить проклейку под ней. Держите нагреватель не менее двух минут.
Проведите вскрывателем вокруг нижнего левого угла и вверх вдоль левого края iPhone, чтобы срезать проклейку, удерживающую заднюю крышку на месте.
Не вставляйте вскрыватель более чем на 3 мм, иначе вы можете повредить внутренние компоненты.

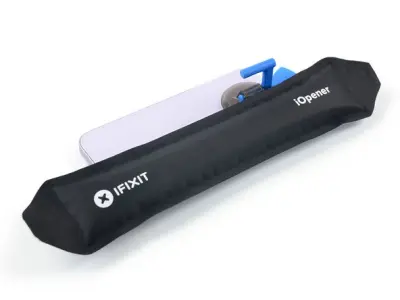

Приложите нагреватель iOpener к правому краю крышки, чтобы размягчить проклейку под ней. Держите нагреватель не менее двух минут.
Снова установите вскрыватель в нижний край iPhone и проведите им вдоль правого края, продолжая разрезание проклейки.
Не вставляйте вскрыватель более чем на 3 мм, чтобы избежать повреждения шлейфа беспроводной зарядки.
Приложите нагреватель iOpener к верхнему краю крышки, чтобы размягчить проклейку под ней. Держите нагреватель не менее двух минут.
Установите вскрыватель под верхней частью правого края телефона. Проведите вокруг правого верхнего угла и до середины верхнего края.

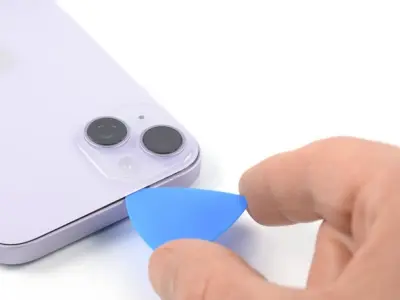

Установите вскрыватель под верхней частью левого края телефона. Проведите вокруг верхнего левого угла и до середины верхнего края.
Не вставляйте вскрыватель более чем на 3 мм, чтобы не повредить и не запачкать модуль камер.
Не пытайтесь пока полностью отделить заднюю крышку, так как несколько хрупких шлейфов все еще подключены к материнской плате iPhone.
Снимите присоску с задней крышки.

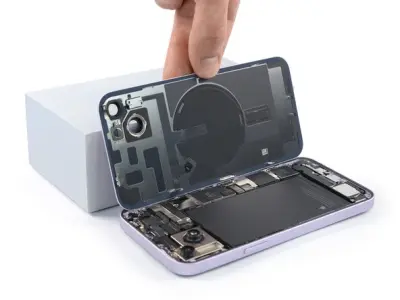

Медленно откройте iPhone, приподняв заднюю крышку с правой стороны, как заднюю обложку книги.
Будьте осторожны, не натяните короткий шлейф беспроводной зарядки.
Прислоните крышку к чему-нибудь, чтобы она поддерживалась во время работы с телефоном.
Если у вас нет под рукой ничего, к чему можно было бы прислонить крышку, поможет присоска.
Во время повторной сборки установите заднюю крышку на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть крышки. Если она с трудом встает на место, проверьте состояние зажимов по периметру и убедитесь, что они не погнуты.

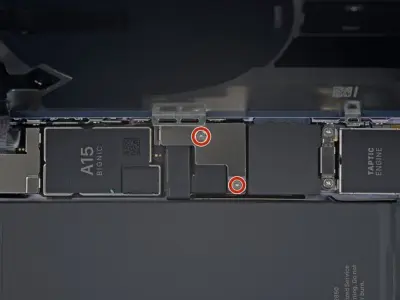

Отверткой Y000 выкрутите два винта длиной 1,3 мм, крепящих прижимную пластину коннектора аккумулятора.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда были выкручены, чтобы избежать повреждения вашего iPhone.
Во время повторной сборки рекомендуется включить iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

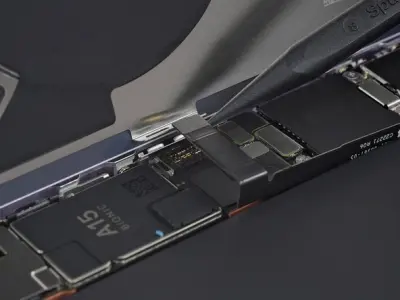

Возьмитесь пинцетом за прижимную пластину коннектора аккумулятора и сдвиньте ее вверх (в направлении надписи «A15»), чтобы открепить верхний крючок.
Снимите прижимную пластину.

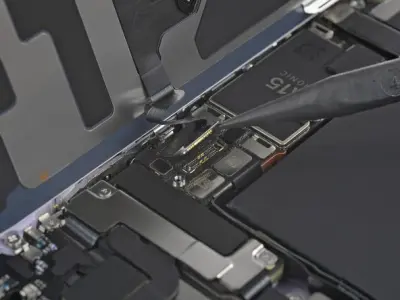

Используйте заостренный конец вскрывателя, чтобы отсоединить шлейф аккумулятора, приподняв коннектор от разъема.
Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.
Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.
Отверткой Y000 выкрутите винт длиной 1,0 мм, крепящий прижимную пластину коннектора беспроводной зарядки.
Пинцетом снимите прижимную пластину коннектора беспроводной зарядки
Используйте заостренный конец вскрывателя, чтобы отсоединить шлейф беспроводной зарядки, приподняв коннектор от разъема.

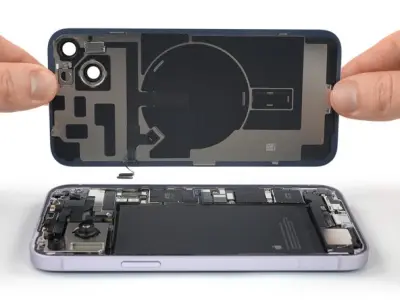

Снимите заднюю крышку.
Нанесите новую проклейку там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).
Сравните вашу новую запчасть с оригинальной, возможно перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.
Чтобы собрать устройство, следуйте этой инструкции в обратном порядке.
