Верните жизнь своему iPhone 6, заменив новый аккумулятор — это просто и очень эффективно! Если аккумулятор вздулся, примите соответствующие меры предосторожности.
В этом руководстве рассказывается, как снять переднюю панель в сборе. Если вы уверены, то осторожно поддерживая дисплей при извлечении аккумулятора из iPhone, вы можете пропустить снятие дисплея и сразу перейти к шагам по извлечению аккумулятора.
Для достижения оптимальной производительности после выполнения этого руководства откалибруйте только что установленную батарею: зарядите ее до 100 % и продолжайте заряжать еще как минимум два часа. Затем используйте свой iPhone, пока он не выключится из-за низкого заряда батареи. Наконец, зарядите его непрерывно до 100%.
Вы также можете использовать это руководство для замены следующих деталей:
Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.
Выключите iPhone перед началом разборки.

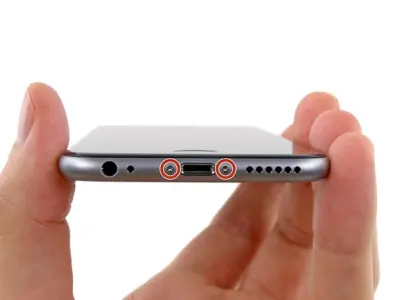

Открутите два винта P2 Pentalobe длиной 3,6 мм рядом с разъемом Lightning.
Следующие три шага демонстрируют использование iSclack, отличного инструмента для безопасного вскрытия iPhone 6, который мы рекомендуем всем, кто ремонтирует более одного раза. Если вы не используете iSclack, пропустите три шага ниже для альтернативного метода.
Если пластиковый ограничитель глубины прикреплен к центру iSclack, снимите его сейчас — он не нужен для больших телефонов, таких как iPhone 6.

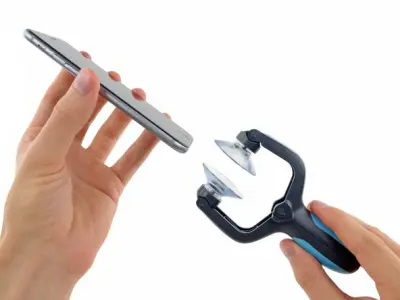

Закройте ручку iSclack, открыв захваты присосок.
Поместите нижнюю часть iPhone между присосками.
Расположите верхнюю присоску iSclack напротив дисплея, чуть выше (но не закрывая) кнопки «Домой».
Откройте ручки, чтобы закрыть челюсти iSclack. Отцентрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.
Если ваш дисплей или заднее стекло сильно треснуты, заклейте их слоем прозрачной упаковочной ленты, чтобы присоски лучше держались. iSclack также включает в себя два куска ленты для этой цели.
Крепко держите iPhone и закройте ручку iSclack, чтобы отделить присоски, потянув переднюю панель вверх от задней части корпуса.
iSclack предназначен для безопасного открытия вашего iPhone настолько, чтобы отделить его части, но не настолько, чтобы повредить шлейф.
Снимите две присоски с вашего iPhone.
Пропустите следующие три шага и перейдите к шагу 8.

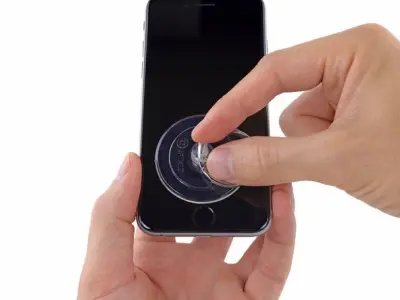

Если у вас нет iSclack, используйте одну присоску, чтобы поднять переднюю панель:
Если ваш дисплей сильно треснул, покройте его слоем прозрачной упаковочной ленты, чтобы присоска не прилипла к нему. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, вы можете приклеить присоску к разбитому экрану.
Удерживая iPhone одной рукой, потяните вверх присоску, чтобы немного отделить переднюю панель в сборе от задней части корпуса.
Не торопитесь и применяйте твердую, постоянную силу. Дисплей в сборе прилегает гораздо плотнее, чем у большинства устройств.

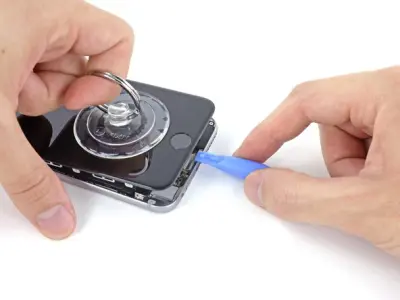

Используя пластиковый инструмент для открывания, начните осторожно приподнимать заднюю часть корпуса от дисплея в сборе, продолжая тянуть вверх с помощью присоски.
Передняя панель в сборе крепится к задней части корпуса несколькими зажимами, поэтому вам может понадобиться комбинация присоски и пластикового инструмента для открывания, чтобы освободить переднюю панель в сборе.
Потяните за пластиковый выступ, чтобы освободить вакуумное уплотнение на присоске.
Снимите присоску с дисплея в сборе.
Откройте iPhone, отодвинув конец кнопки «home» на передней панели в сборе от задней части корпуса, используя верхнюю часть телефона в качестве шарнира.
Несколько зажимов вдоль верхнего края передней панели образуют частичный шарнир.
Во время повторной сборки выровняйте зажимы чуть ниже верхнего края задней крышки. Затем сдвиньте переднюю панель вверх до тех пор, пока ее верхний край не окажется на одном уровне с верхним краем задней панели.
Разверните дисплей примерно на 90° и прислоните его к чему-нибудь, чтобы он не падал во время работы с телефоном.
В крайнем случае, для этого хорошо подойдет неоткрытая банка с напитком.
Добавьте резинку, чтобы надежно удерживать дисплей на месте во время работы. Это предотвращает чрезмерную нагрузку на шлейф дисплея.

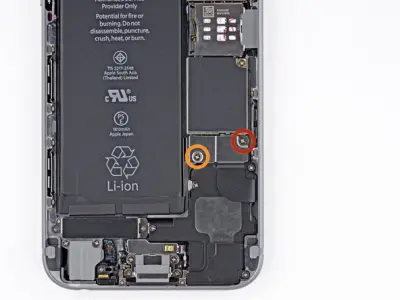

Открутите следующие винты с крестообразным шлицем из пластины разъема аккумулятора:
Во время ремонта следите за каждым винтом и следите за тем, чтобы он возвращался точно туда, откуда он был, чтобы не повредить телефон.
Снимите пластину разъема аккумулятора с iPhone.
Используйте пластиковый инструмент для открывания, чтобы аккуратно вынуть разъем батареи из гнезда на материнской плате.
Будьте осторожны, поддевайте только разъем батареи, а не гнездо на материнской плате. Если вы подденете гнездо материнской платы, вы можете полностью сломать разъем.

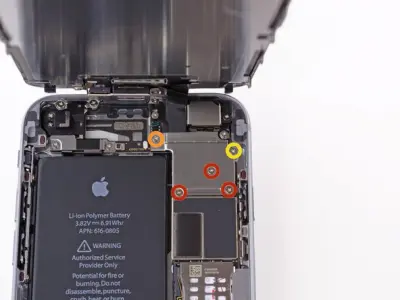

Открутите следующие пять винтов с крестообразным шлицем, крепящих шлейф передней панели в сборе:
Неправильное размещение этих винтов во время сборки приведет к необратимому повреждению материнской платы вашего iPhone.
Снимите пластину шлейфа передней панели в сборе с материнской платы.
В следующих четырех шагах позаботьтесь о том, чтобы приподнять только шлейфы, а не их разъемы на материнской плате.

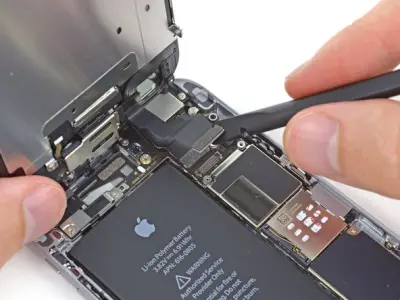

Используйте пластиковую лопатку или ноготь, чтобы отсоединить разъем шлейфа фронтальной камеры и датчика.

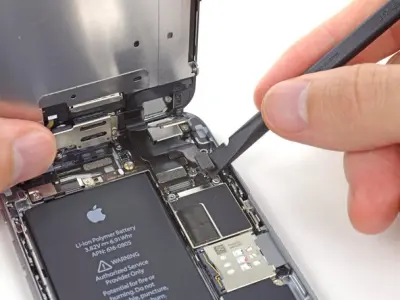

Используйте пластиковую лопатку или ноготь, чтобы отсоединить шлейф кнопки «Домой».
Перед отсоединением или повторным подключением шлейфа на этом шаге убедитесь, что батарея отключена.
Используйте пластиковую лопатку или ноготь, чтобы отсоединить разъем шлейфа данных дисплея.
При сборке телефона шлейф передачи данных дисплея может выскочить из разъема. Это может привести к появлению белых линий или пустому экрану при повторном включении телефона. Если это произойдет, просто снова подключите шлейф и выключите, и снова включите телефон. Лучший способ выключить и снова включить телефон — отсоединить и снова подсоединить разъем аккумулятора.
Плоским концом пластиковой лопатки отсоедините разъем шлейфа тачскрина.
При повторном подключении шлейфа тачскрина не нажимайте на центр разъема. Нажмите на один конец разъема, затем нажмите на противоположный конец. Нажатие в центре разъема может привести к изгибу компонента и повреждению тачскрина.
Снимите переднюю панель в сборе с задней части корпуса.

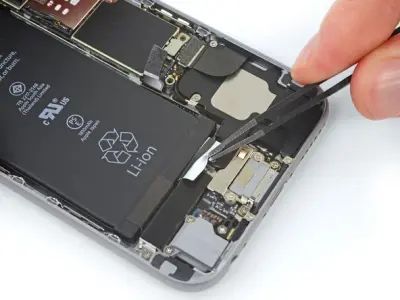

Отклейте первый клейкий язычок батареи от нижнего правого края батареи.
Используйте пальцы или тупой пинцет и будьте особенно осторожны при работе рядом с аккумулятором — прокол литий-ионного аккумулятора может привести к выбросу опасных химических веществ и вызвать пожар.
При желании, прежде чем продолжить, вы можете открутить два крестообразных винта, крепящих вибратор, и поднять вибратор, чтобы обеспечить больший зазор для успешного извлечения батарейных отсеков.
Во время этой процедуры старайтесь, чтобы полоски были ровными и без складок; полоски со складками слипнутся и порвутся, вместо того чтобы аккуратно вытянуться.
Медленно потяните за клейкий язычок от аккумулятора по направлению к нижней части iPhone.
Во избежание разрыва клейкой ленты будьте осторожны, чтобы не зацепить ее за вибратор или другие компоненты рядом с батареей.
Потяните равномерно, сохраняя постоянное натяжение ленты, пока она не выскользнет из-под аккумулятора и задней части корпуса. Для достижения наилучших результатов потяните полоску под углом 60º или меньше.
Полоска растянется во много раз по сравнению с первоначальной длиной. Продолжайте тянуть и при необходимости снова возьмитесь за полоску рядом с батареей.
Если полоска порвалась, осторожно попытайтесь извлечь ее пинцетом (не повредив батарею) и продолжайте тянуть. Если полоска оторвалась под батареей и не может быть извлечена, выполните следующие действия.
Повторите для второй полосы.
Удерживая батарею, вынимайте вторую полоску, иначе полоска может выбросить батарею при отделении от корпуса.
Если клей оторвался под аккумулятором и не может быть удален, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора в области оторванных клейких полосок.
Подождите около одной минуты, чтобы спиртовой раствор ослабил клей. Плоским концом пластиковой лопатки осторожно приподнимите батарею.
Не пытайтесь силой вытащить аккумулятор. При необходимости нанесите еще несколько капель спирта, чтобы еще больше ослабить клей. Никогда не деформируйте и не протыкайте батарею с помощью инструмента для снятия напряжения.
Не прикасайтесь к материнской плате, иначе вы можете повредить телефон.
Не вставляйте пластиковую лопатку в область между кнопкой уменьшения громкости (-) и верхним краем батареи, иначе вы можете повредить шлейф регулировки громкости, лежащий под ним.
Для других альтернативных методов, когда одна из клейких полосок оторвалась под аккумулятором и не может быть извлечена, перейдите к следующему шагу ниже.
Если аккумулятор остается прилипшим к задней части корпуса, подготовьте iOpener или используйте фен, чтобы нагреть заднюю часть корпуса непосредственно за батареей. Он должен быть горячим, но, чтобы до него можно было дотронуться.
Затем с помощью пластикового инструмента для открывания аккуратно поднимите аккумулятор.
Перегрев iPhone может привести к воспламенению аккумулятора.

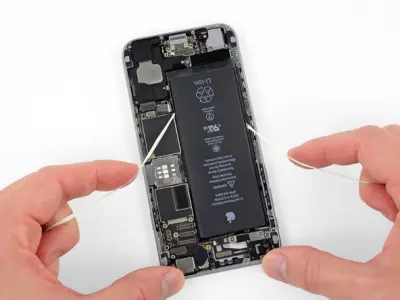

В качестве альтернативы, если аккумулятор остается застрявшим в задней части корпуса, переверните iPhone и проденьте кусок зубной нити или прочную нить за аккумулятором. Затем медленно потяните взад-вперед пилящими движениями, чтобы отделить клей.
Более прочной альтернативой зубной нитью является размотанная гитарная струна, например, струна ми 0,009 из набора из 12 струн.

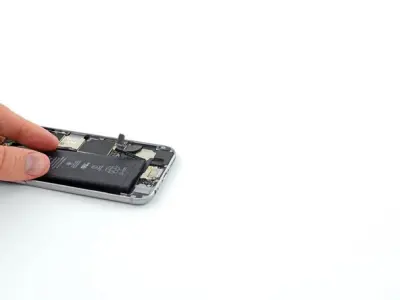

Извлеките аккумулятор из iPhone.
Если сменный аккумулятор поставлялся в пластиковом корпусе, снимите его перед установкой, потянув за шлейф.
Если в телефоне остался спиртовой раствор, тщательно вытрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.
Перед тем, как приклеить сменную батарею, временно снова подключите разъем батареи к разъему материнской платы. Это гарантирует правильное выравнивание батареи в своем углублении.
Приклейте аккумулятор, отсоедините его и продолжайте сборку устройства.
Если на вашей новой батарее не установлен клей, обратитесь к этому руководству, чтобы заменить клейкие полоски.
Выполните полный сброс после сборки. Это может предотвратить несколько проблем и упростить устранение неполадок.
