Используйте это руководство для замены шлейфа разъема Lightning, который также включает разъем для наушников и микрофон.
Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.
Выключите iPhone перед началом разборки.

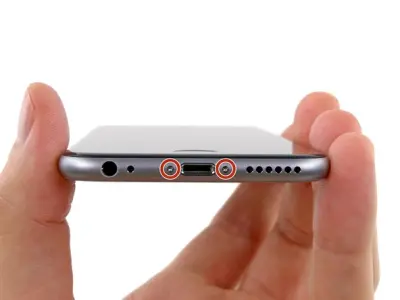

Открутите два винта P2 Pentalobe длиной 3,6 мм рядом с разъемом Lightning.
Следующие три шага демонстрируют использование плоскогубцев с присосками (iSclack), отличного инструмента для безопасного вскрытия iPhone 6, который мы рекомендуем всем, кто ремонтирует более одного раза. Если вы не используете iSclack, пропустите три шага ниже для альтернативного метода.
Если пластиковый ограничитель глубины прикреплен к центру iSclack, снимите его сейчас — он не нужен для больших телефонов, таких как iPhone 6.

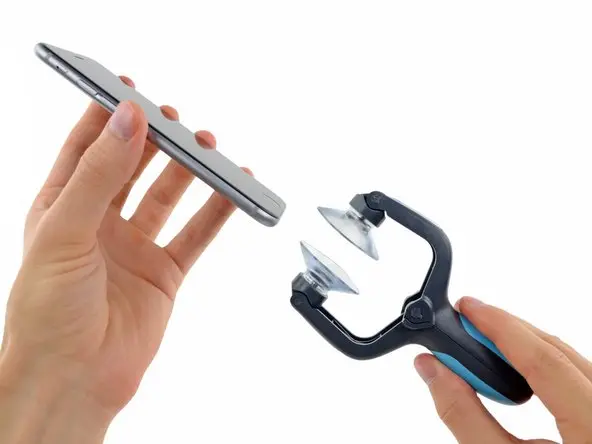

Закройте ручку iSclack, открыв захваты присосок.
Поместите нижнюю часть iPhone между присосками.
Расположите верхнюю присоску iSclack напротив дисплея, чуть выше (но не закрывая) кнопки «Домой».
Откройте ручки, чтобы закрыть челюсти iSclack. Отцентрируйте присоски и плотно прижмите их к верхней и нижней части iPhone.
Если ваш дисплей или заднее стекло сильно треснуты, заклейте их слоем прозрачной упаковочной ленты, чтобы присоски лучше держались. iSclack также включает в себя два куска ленты для этой цели.

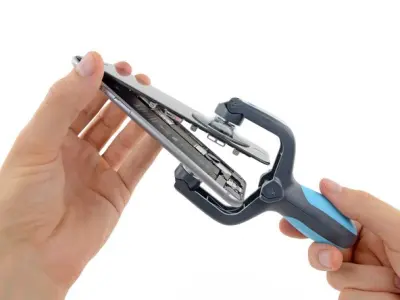

Крепко держите iPhone и закройте ручку iSclack, чтобы отделить присоски, потянув переднюю панель вверх от задней части корпуса.
iSclack предназначен для безопасного открытия вашего iPhone настолько, чтобы отделить его части, но не настолько, чтобы повредить шлейф дисплея.
Снимите две присоски с вашего iPhone.
Пропустите следующие три шага и перейдите к шагу 8.
Если у вас нет iSclack, используйте одну присоску, чтобы поднять переднюю панель:
Если ваш дисплей сильно треснул, покройте его слоем прозрачной упаковочной ленты, чтобы присоска не прилипла к нему. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, вы можете приклеить присоску к разбитому экрану.
Удерживая iPhone одной рукой, потяните вверх присоску, чтобы немного отделить переднюю панель в сборе от задней части корпуса.
Не торопитесь и применяйте твердую, постоянную силу. Дисплей в сборе прилегает гораздо плотнее, чем у большинства устройств.

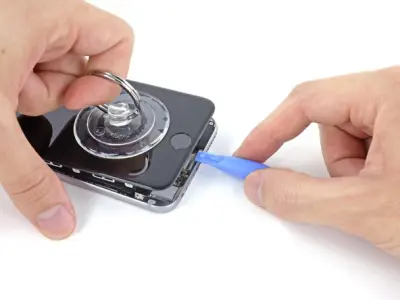

Используя пластиковый инструмент для открывания, начните осторожно приподнимать заднюю часть телефона от дисплея в сборе, продолжая тянуть вверх с помощью присоски.
Передняя панель в сборе крепится к задней части корпуса несколькими зажимами, поэтому вам может понадобиться комбинация присоски и пластикового инструмента для открывания, чтобы освободить переднюю панель в сборе.
Потяните за пластиковый выступ, чтобы освободить вакуумное уплотнение на присоске.
Снимите присоску с дисплея в сборе.
Откройте iPhone, повернув конец передней панели с кнопкой «Домой» в сторону от задней части корпуса, используя верхнюю часть телефона в качестве шарнира.
Несколько зажимов по верхнему краю передней панели образуют частичный шарнир.
Во время сборки совместите зажимы чуть ниже верхнего края задней части корпуса. Затем сдвиньте переднюю панель вверх, пока ее верхний край не окажется на одном уровне с задним краем корпуса.
Откройте дисплей примерно на 90º и прислоните его к чему-нибудь, чтобы держать его в вертикальном положении, пока вы работаете с телефоном.
В крайнем случае, для этого хорошо подойдет неоткрытая банка с напитком.
Добавьте резинку, чтобы дисплей надежно удерживался на месте во время работы. Это предотвращает чрезмерное натяжение шлейфов дисплея.

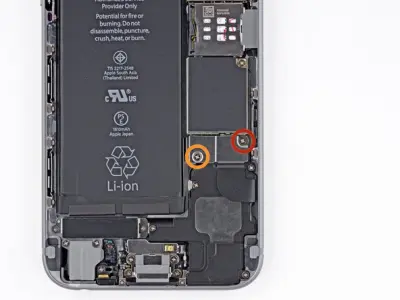

Открутите следующие винты с крестообразным шлицем из пластины разъема аккумулятора:
Во время ремонта следите за каждым винтом и следите за тем, чтобы он возвращался точно туда, откуда он был, чтобы не повредить телефон.
Снимите пластину разъема аккумулятора с iPhone.
Используйте пластиковый инструмент для открывания, чтобы аккуратно вынуть разъем батареи из гнезда на материнской плате.
Будьте осторожны, поддевайте только разъем батареи, а не гнездо на материнской плате. Если вы подденете гнездо материнской платы, вы можете полностью сломать разъем.

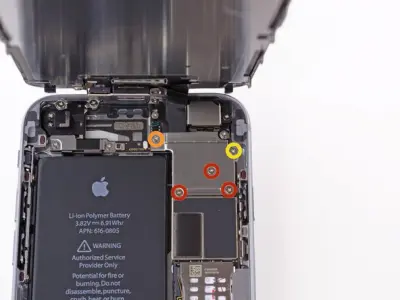

Открутите следующие пять винтов с крестообразным шлицем, крепящих шлейф передней панели в сборе:
Неправильное размещение этих винтов во время сборки приведет к необратимому повреждению материнской платы вашего iPhone.

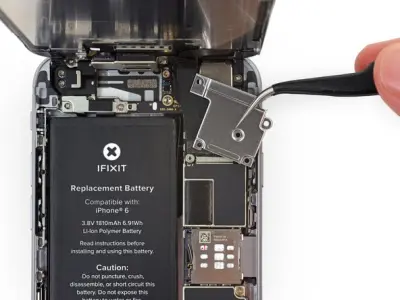

Снимите пластину шлейфа передней панели в сборе с материнской платы.
В следующих четырех шагах позаботьтесь о том, чтобы были приподняты только шлейфы, а не их разъемы на материнской плате.

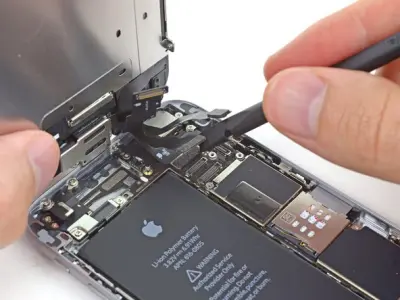

Используйте пластиковую лопатку или ноготь, чтобы отсоединить разъем шлейфа фронтальной камеры и датчика.

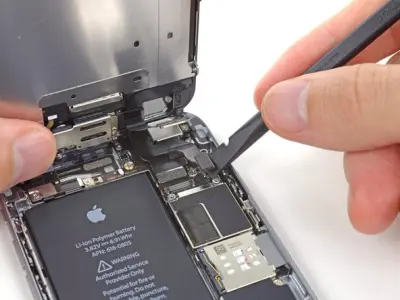

Используйте пластиковую лопатку или ноготь, чтобы отсоединить разъем шлейфа кнопки «Домой».
Перед отсоединением или повторным подключением шлейфа на этом шаге убедитесь, что батарея отключена.
Используйте пластиковую лопатку или ноготь, чтобы отсоединить разъем шлейфа данных дисплея.
При сборке телефона шлейф передачи данных дисплея может выскочить из разъема. Это может привести к появлению белых линий или пустому экрану при повторном включении телефона. Если это произойдет, просто снова подключите шлейф и выключите, и снова включите телефон. Лучший способ выключить и снова включить телефон — отсоединить и снова подсоединить разъем аккумулятора.
Плоским концом пластиковой лопатки отсоедините разъем шлейфа тачскрина.
При повторном подключении шлейфа тачскрина не нажимайте на центр разъема. Нажмите на один конец разъема, затем нажмите на противоположный конец. Нажатие в центре разъема может привести к изгибу компонента и повреждению тачскрина.
Снимите переднюю панель в сборе с задней части корпуса.

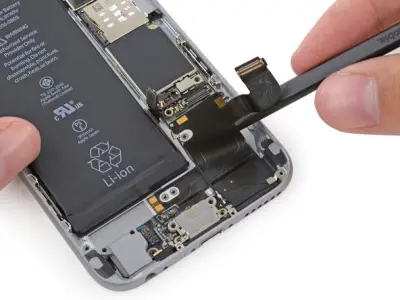

Плоским концом пластиковой лопатки отсоедините шлейф разъема Lightning и отогните его, чтобы он не мешал динамику.

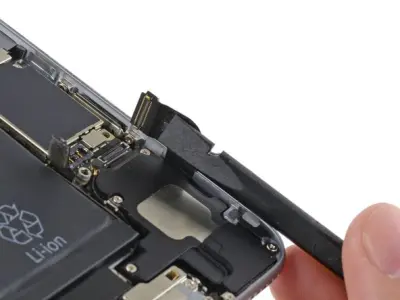

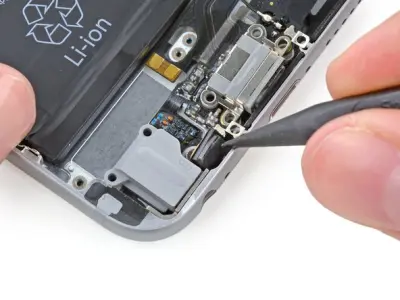

Используйте острие пластиковой лопатки, чтобы поднять разъем антенного шлейфа из гнезда на материнской плате.
Открутите следующие четыре винта с крестообразным шлицем, крепящие динамик:
Используйте острие пластиковой лопатки, чтобы отодвинуть зажим соединительного шлейфа антенны от корпуса динамика.

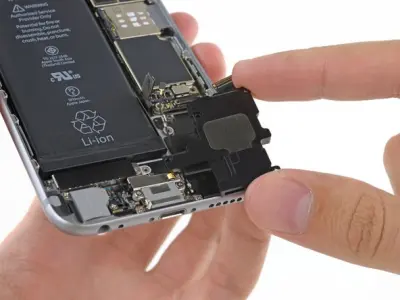

Используйте кончик пластиковой лопатки, чтобы вытащить динамик из задней части корпуса.
Снимите динамик с iPhone.
Открутите два винта Phillips #00 диаметром 1,6 мм, которыми вибратор крепится к задней части корпуса.
Открутите два винта Phillips #00 диаметром 3,1 мм, которые крепят удерживающую скобу порта Lightning.
Снимите удерживающую скобу порта Lightning.

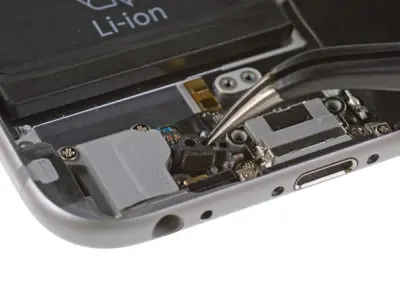

Открутите один 3,6 мм винт с буртиком Phillips #00 из скобы микрофона.
Снимите скобу микрофона с iPhone.

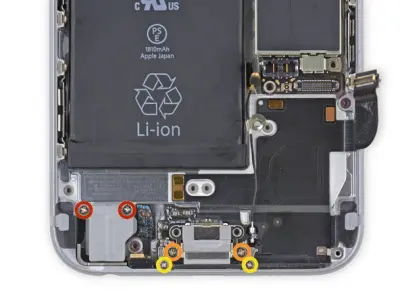

Открутите шесть оставшихся винтов Phillips #00 из узла разъема Lightning:

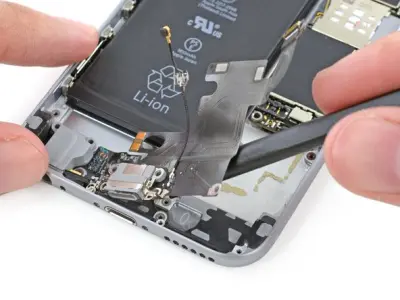

Используйте плоский конец пластиковой лопатки, чтобы начать отделять шлейф разъема Lightning от задней части корпуса.
Осторожно потяните шлейф разъема Lightning вверх, чтобы освободить его от резьбовых контактов вибратора и динамика.
Используйте плоский конец пластиковой лопатки, чтобы поднять часть сборки под разъемом Lightning, чтобы высвободить больше клея.

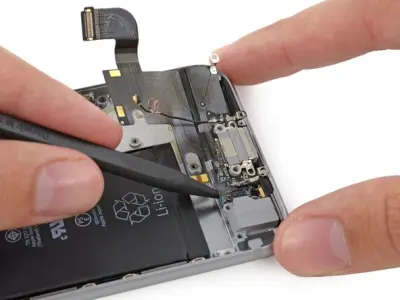

Используйте острие пластиковой лопатки, чтобы вытолкнуть часть микрофона шлейфа разъема Lightning из его углубления в задней части корпуса.
Осторожно проведите острием пластиковой лопатки под шлейфом между разъемом Lightning и разъемом для наушников, чтобы освободить его от остатков клея.
Используйте кончик пластиковой лопатки, чтобы вывести разъем для наушников из углубления в задней части корпуса.
Снимите шлейф разъема Lightning с iPhone.
Перед установкой или заменой узла разъема Lightning: с помощью пластикового инструмента сотрите остатки клея с задней части корпуса за шлейфом.
Внимательно сравните запасную часть с оригинальным шлейфом и убедитесь, что они совпадают. В сменном узле разъема Lightning могут отсутствовать определенные компоненты, которые необходимо перенести из исходного.
Компоненты, которые обычно необходимо переносить, включают прокладку разъема для наушников, кронштейн микрофона и соединительный зажим антенны.
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
