Воспользуйтесь этим руководством, чтобы вернуть к жизни ваш iPhone 6s с помощью новой батареи. Если аккумулятор вздулся, примите соответствующие меры предосторожности.
В этом руководстве содержится инструкция по отсоединению передней панели в сборе; это делается для предотвращения случайного повреждения шлейфов дисплея. Если вы уверены, извлекая аккумулятор без чрезмерного натяжения шлейфов дисплея, вы можете пропустить шаги по отключению дисплея.
Для достижения оптимальной производительности после выполнения этого руководства откалибруйте только что установленную батарею: зарядите ее до 100 % и продолжайте заряжать еще как минимум два часа. Затем используйте свой iPhone, пока он не выключится из-за низкого заряда батареи. Наконец, зарядите его непрерывно до 100%.
Вы также можете использовать это руководство для замены пластины разъема аккумулятора.
Перед разборкой iPhone разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.
Выключите iPhone перед началом разборки.
Открутите два 3,4-мм винта P2 Pentalobe на нижнем краю iPhone рядом с разъемом Lightning.

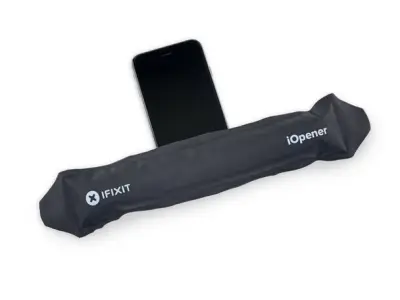

При желании слегка нагрейте нижний край iPhone с помощью iOpener или фена в течение примерно минуты.
Тепло размягчает клей, которым крепится дисплей, и его легче открыть.
При открытии дисплея на 6s по периметру дисплея отделяется тонкая полоска клея. Если вы хотите заменить клей, подготовьте набор новых клейких полос, прежде чем продолжить. Можно завершить ремонт без замены клея, и вы, вероятно, не заметите никакой разницы в функциональности.
Приложите присоску к левому нижнему углу дисплея в сборе.
Будьте осторожны, чтобы не надеть присоску на кнопку «Домой».
Если ваш дисплей сильно треснул, покройте его слоем прозрачной упаковочной ленты, чтобы присоска не прилипла к нему. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, вы можете приклеить присоску к разбитому экрану.
Потяните присоску с твердым, постоянным давлением, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.
Не торопитесь и применяйте твердую, постоянную силу. Дисплей в сборе прилегает гораздо плотнее, чем большинство устройств, и удерживается клеем.
Слишком сильное натяжение может привести к повреждению дисплея в сборе. Приложите достаточное усилие, чтобы создать небольшой зазор между дисплеем в сборе и задней частью корпуса.
Если у вас возникли проблемы, нагрейте переднюю часть iPhone с помощью iOpener, фена или тепловой пушки, пока она не станет слишком горячей для прикосновения. Это поможет смягчить клей, которым крепятся края дисплея.
На нижней стороне дисплея, чуть выше разъема для наушников, есть выемка. Это самое безопасное место для открытия телефона.

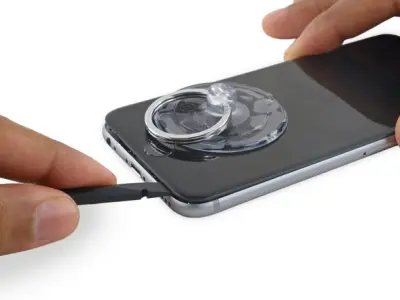

Поместите плоский край лопатки в зазор между экраном и задней частью корпуса, прямо над разъемом для наушников.
Поверните лопатку, чтобы увеличить зазор между передней панелью в сборе и остальной частью телефона.
Вставьте плоский конец лопатки с левой стороны телефона между дисплеем в сборе и задней частью корпуса.
Сдвиньте пластиковую лопатку вверх по боковой стороне телефона, чтобы отделить клей и освободить зажимы.
Удалите лопатку и снова вставьте её на нижний край, где вы открывали телефон.
Сдвиньте лопатку вправо вдоль нижнего края телефона.
Сдвиньте пластиковую лопатку вверх с правой стороны, чтобы продолжить отделение клея и вытащить зажимы дисплея из iPhone.
Используйте присоску, чтобы открыть дисплей, сломав последний клей.
Не открывайте дисплей более чем на 90º, так как он по-прежнему соединен сверху тремя шлейфами, которые могут порваться при растяжении.
Потяните за выступ на верхней стороне присоски, чтобы снять ее с передней панели.
Аккуратно возьмите дисплей в сборе и поднимите его, чтобы открыть телефон, используя зажимы в верхней части передней панели в качестве шарнира.

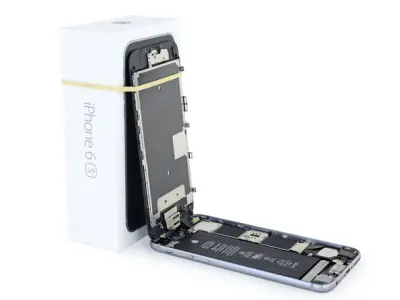

Откройте дисплей примерно на 90º и прислоните его к чему-нибудь, чтобы держать его в вертикальном положении, пока вы работаете с телефоном.
Добавьте резинку, чтобы дисплей надежно удерживался на месте во время работы. Это предотвращает чрезмерное натяжение шлейфов.
В крайнем случае, вы можете использовать неоткрытую банку из-под напитка, чтобы держать дисплей.

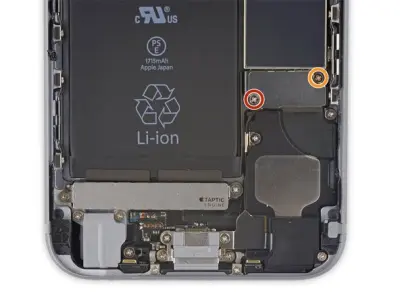

Открутите два винта с крестообразным шлицем, крепящие скобу разъема аккумулятора, следующей длины:
Один винт 2,9 мм
Один винт 2,2 мм
На протяжении всего ремонта следите за каждым винтом и следите за тем, чтобы он возвращался точно туда, откуда он был, чтобы не повредить ваш iPhone.

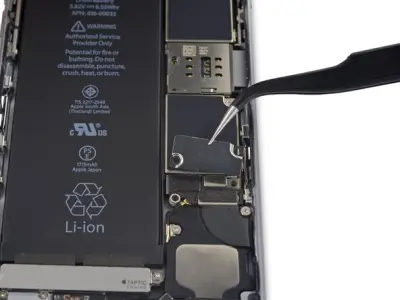

Снимите пластину разъема аккумулятора с iPhone.

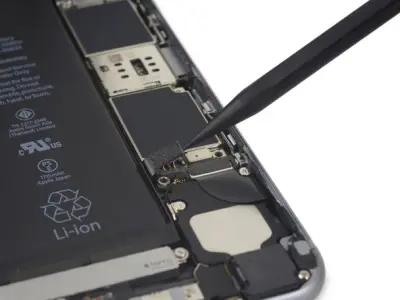

Используйте острие пластиковой лопатки, чтобы отсоединить разъем батареи, подняв его вверх от материнской платы.

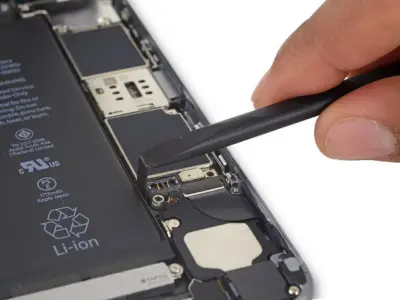

Используйте острие лопатки, чтобы отсоединить разъем батареи, подняв его вверх от материнской платы.
Отодвиньте разъем аккумулятора от материнской платы, пока он не останется отделенным от гнезда, чтобы избежать случайного подключения к аккумулятору во время работы.

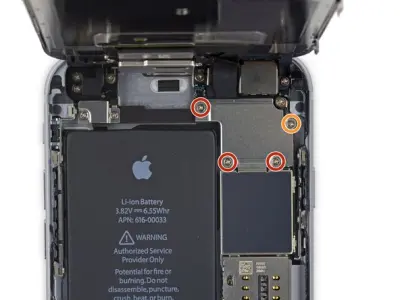

Открутите следующие четыре винта с крестообразным шлицем, крепящие пластину шлейфа дисплея:
Три винта 1,2 мм
Один винт 2,8 мм

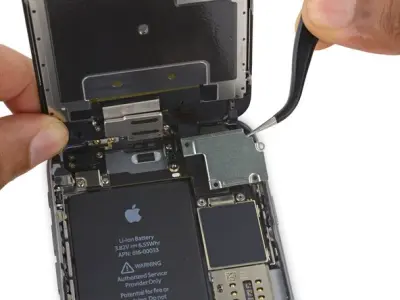

Снимите пластину шлейфа дисплея.

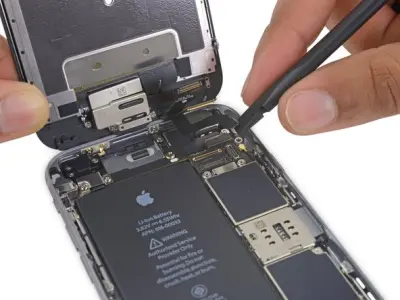

Используйте пластиковую лопатку или чистый ноготь, чтобы отсоединить шлейф фронтальной камеры, вытащив его прямо из гнезда на материнской плате.
Отсоедините шлейф тачскрина, вытащив его прямо из гнезда на материнской плате.
При повторном подключении шлейфа тачскрина не нажимайте на центр разъема. Нажмите на один конец разъема, затем нажмите на противоположный конец. Нажатие в центре разъема может привести к изгибу компонента и повреждению тачскрина.
Перед отсоединением или повторным подключением шлейфа на этом шаге убедитесь, что батарея отключена.
Отсоедините шлейф дисплея, вытащив его прямо из гнезда на материнской платы.

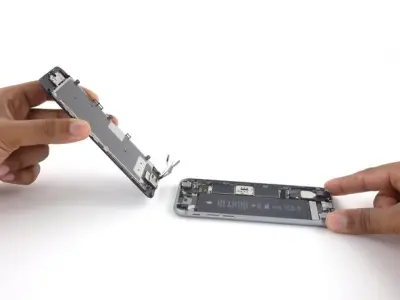

Снимите дисплей в сборе.
Во время сборки сделайте паузу, если хотите заменить клей по краям дисплея.
Используйте пинцет, чтобы отогнуть кончики двух клейких полос вдоль нижнего края батареи.
Используйте пальцы или тупой пинцет. Будьте осторожны при работе вблизи аккумулятора; прокол литий-ионного аккумулятора может привести к выбросу опасных химических веществ и/или вызвать пожар.
При желании вы можете удалить Taptic Engine в это время. Он очень легко снимается и обеспечивает лучший доступ к клейким полоскам.
Во время этой процедуры старайтесь, чтобы полоски были ровными и без складок; полоски со складками слипнутся и порвутся, вместо того чтобы аккуратно вытянуться.
Медленно оттяните один клейкий язычок от аккумулятора по направлению к нижней части iPhone.
Во избежание разрыва клейкой ленты будьте осторожны, чтобы не зацепить ее за аккумулятор или нижние компоненты.
Потяните равномерно, сохраняя постоянное натяжение ленты, пока она не выскользнет из-под аккумулятора и задней части корпуса. Для достижения наилучших результатов потяните полоску под углом 60º или меньше.
Полоска растянется во много раз по сравнению с первоначальной длиной. Продолжайте тянуть и при необходимости снова возьмитесь за полоску рядом с батареей.
Повторите для второй полосы.
Удерживая батарею при извлечении второй полоски, иначе полоска может выбросить батарею при отделении от футляра.
Если вы успешно удалили обе клейкие полоски, перейдите к шагу 27.
Если какая-либо из клейких полосок оторвалась под аккумулятором и не может быть извлечена, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи в области оторванных клейких полосок.
Подождите около одной минуты, чтобы спиртовой раствор ослабил клей. Плоским концом пластиковой лопатки осторожно приподнимите батарею.
Не пытайтесь силой вытащить аккумулятор. При необходимости нанесите еще несколько капель спирта, чтобы еще больше ослабить клей. Никогда не деформируйте и не протыкайте батарею с помощью инструмента для снятия напряжения.
Не вставляйте лопатку в область между кнопкой уменьшения громкости (-) и верхним краем батареи, иначе вы можете повредить шлейф регулировки громкости, лежащий под ним. Не прикасайтесь к материнской плате, иначе вы можете повредить телефон.
Чтобы узнать об альтернативных способах отсоединения аккумулятора, перейдите к следующему шагу ниже.
Если вы успешно удалили обе клейкие полоски, переходите к следующему шагу. В противном случае вам нужно будет вынуть аккумулятор из задней части корпуса.
Подготовьте iOpener и приложите его к задней части задней части корпуса прямо над батареей. В противном случае вы можете применить тепло с помощью тепловой пушки или фена.
Затем с помощью пластикового инструмента для открывания аккуратно поднимите аккумулятор.
Перегрев iPhone может привести к воспламенению аккумулятора.
В качестве альтернативы можно использовать кусочек зубной нити, чтобы отделить батарею от задней части корпуса. Более сильной альтернативой зубной нити является размотанная гитарная струна, например, струна 0,009 E из набора из 12 струн.
Протяните нить или нить за верхними углами батареи, соедините концы вместе, оберните их вокруг сложенной ткани и равномерно потяните.
Извлеките аккумулятор.
Если сменный аккумулятор поставлялся в пластиковом корпусе, снимите его перед установкой, потянув за шлейф.
Если в телефоне остался спиртовой раствор, тщательно вытрите его или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.
Перед тем, как приклеить сменную батарею, временно снова подключите разъем батареи к разъему материнской платы. Это гарантирует правильное выравнивание батареи в своем углублении.
Приклейте аккумулятор, отсоедините его и продолжайте сборку устройства.
Если на вашей новой батарее не установлен клей, обратитесь к этому руководству, чтобы заменить клейкие полоски.
Выполните принудительный перезапуск после сборки. Это может предотвратить несколько проблем и упростить устранение неполадок.
