Замена дисплея на Apple iPhone XS

Перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите питание вашего iPhone перед началом разборки.

Открутите два винта pentalobe длиной 6,9 мм на нижнем крае iPhone.

Вскрытие iPhone приведет к нарушению его водонепроницаемости. Подготовьте запасные уплотнители, прежде чем переходить к выполнению этого шага, или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать iPhone без замены уплотнителей.

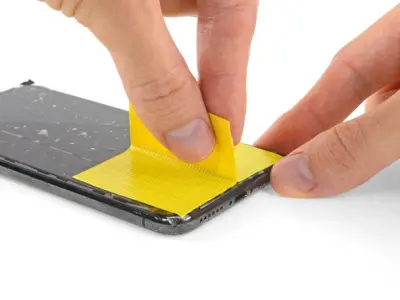

Если у вашего iPhone разбит экран, предотвратите дальнейшее растрескивание и возможные травмы, заклеив стекло скотчем.

Наклейте полоски скотча на дисплей iPhone внахлест, пока вся поверхность не будет закрыта.

Это сохранит осколки стекла и обеспечит структурную целостность при подъеме дисплея.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла во время ремонта.

Если разбитое стекло осложняет приклеивание присоски на следующих нескольких шагах, попробуйте свернуть кусок прочного скотча (например, клейкую ленту) в форме ручки и приподнимите дисплей с ее помощью.

Следующие два шага демонстрируют iSclack (плоскогубцы с присосками), удобный инструмент, который мы рекомендуем всем, кто часто занимается ремонтом. Если вы не используете iSclack, пропустите два шага до другого способа разборки.

Если пластиковый глубиномер прикреплен в центре iSclack, снимите его, он не нужен для больших аппаратов, таких как iPhone XS.

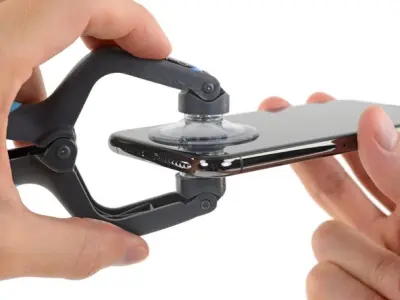

Расположите присоски у нижнего края iPhone — одну спереди, а другую сзади.

Плотно прижмите обе присоски к телефону.

Если дисплей или заднее стекло сильно потрескались, нанесите на них слой липкой ленты, чтобы присоски лучше прилипли. В комплект iSclack входят два кусочка липкой ленты для этой цели.

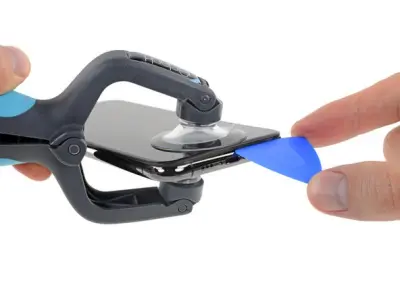

Крепко держите iPhone и закройте ручку iSclack, чтобы слегка отделить экран от задней панели телефона.

Не пытайтесь полностью отделить экран; небольшое отверстие вдоль нижнего края - это все, что вам нужно.

Вставьте вскрыватель в щель под дисплеем в нижнем крае iPhone.

Пропустите следующие два шага.

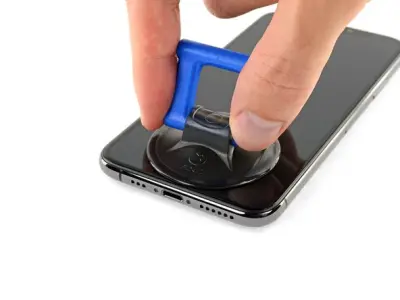

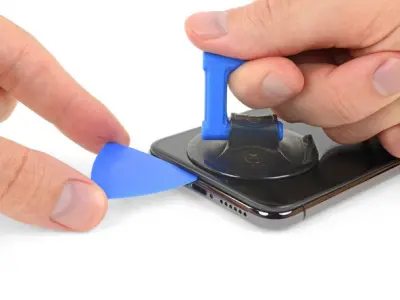

Если вы используете одну присоску, приложите ее к нижнему краю телефона, избегая при этом изогнутой кромки стекла.

Если ваш дисплей сильно потрескался, покройте его слоем липкой ленты, это поможет прилипанию присоски. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если все остальное не поможет, вы можете приклеить присоску суперклеем к разбитому экрану.

Потяните вверх присоску с сильным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней частью корпуса.

Вставьте в зазор вскрыватель.

Водонепроницаемая проклейка, удерживающая дисплей на месте, очень прочная; для создания этого начального зазора потребуется значительное усилие. Если вам трудно создать щель, дополнительно нагрейте и осторожно раскачивайте дисплей вверх и вниз, чтобы ослабить клей, пока не образуется достаточный зазор для вставки инструмента.

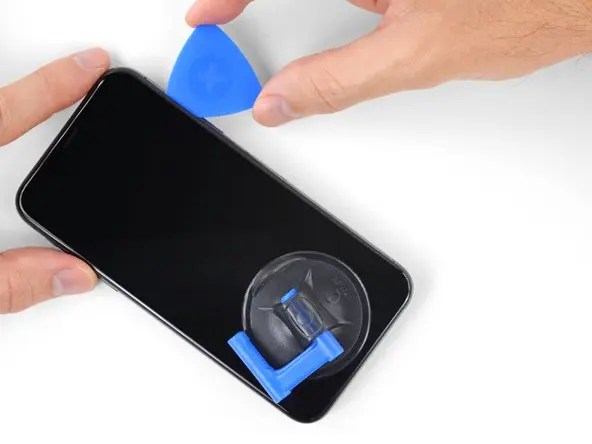

Проведите вскрывателем вокруг левого нижнего угла и вверх по левому краю iPhone, разрезая проклейку, удерживающую дисплей на месте.

Не вставляйте вскрыватель слишком глубоко, иначе вы можете повредить внутренние компоненты.

Снова установите вскрыватель в нижний край IPhone и проведите им вверх по правому краю, отделяя проклейку.

На вставляйте вскрыватель глубоко, вы можете повредить шлейфы дисплея, расположенные вдоль этого края iPhone. Вставьте его всего на несколько миллиметров, или примерно на ширину рамки дисплея.

Верхний край дисплея закреплен не только проклейкой, но и зажимами.

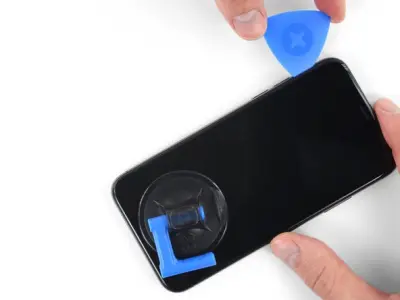

Проведите вскрывателем вокруг правого верхнего угла дисплея, осторожно потягивая или покачивая дисплей вниз в направлении порта зарядки.

Зажимы сломаются, если вы приложите слишком много усилий. Работайте осторожно и будьте терпеливы.

Опять же, не вставляйте вскрыватель более чем на несколько миллиметров (примерно на ширину рамки дисплея), иначе вы можете повредить датчики на передней панели.

Проведите вскрывателем к противоположному углу и отделите оставшуюся проклейку.

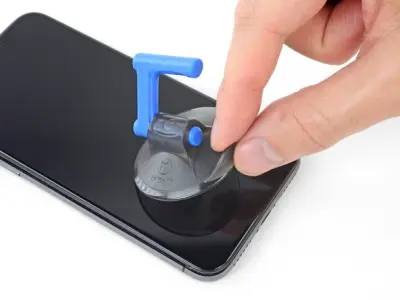

Потяните за маленький выступ на присоске, чтобы снять ее с передней панели.

Если вы используете iSclack, и он еще закреплен на IPhone, снимите его.

Откройте iPhone, приподняв дисплей вверх с левой стороны, как заднюю обложку книги.

Пока не пытайтесь полностью снять дисплей, так как несколько хрупких шлейфов все еще соединяют его с материнской платой iPhone.

Прислоните дисплей к чему-нибудь, чтобы он поддерживался во время работы с телефоном.

Во время повторной сборки установите дисплей на место, выровняйте зажимы по верхнему краю и осторожно прижмите верхний край на место, прежде чем защелкивать остальную часть дисплея. Если он с трудом встает на место, проверьте состояние зажимов по периметру дисплея и убедитесь, что они не погнуты.

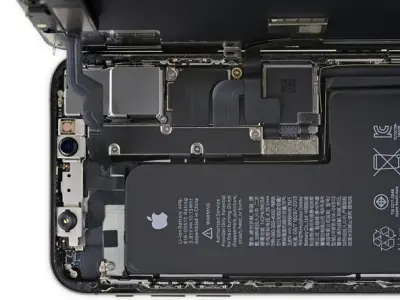

Удалите пять винтов, которые крепят защитную пластину коннекторов материнской платы:

• Три винта Y000 длиной 1,1 мм.
• Один винт Y000 длиной 1,3 мм.
• Один винт Phillips длиной 3,7 мм.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда был извлечены, чтобы избежать повреждения вашего iPhone.

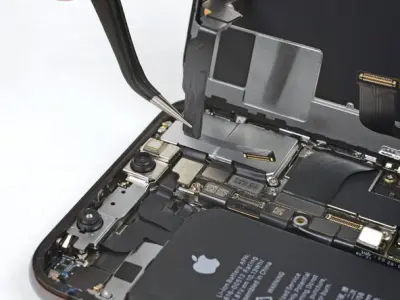

Снимите защитную пластину.

Пластина может быть слегка приклеена к месту. Поднимайте осторожно, но уверенно, чтобы отделить ее.

Во время повторной сборки рекомендуется включить ваш iPhone и протестировать все функции, прежде чем закреплять дисплей на месте. Обязательно полностью выключите питание вашего iPhone, прежде чем продолжить работу.

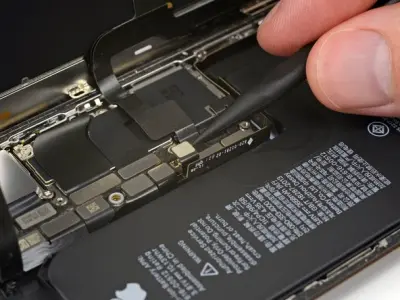

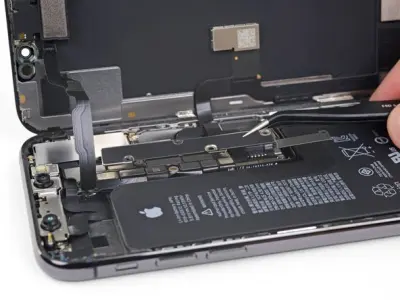

Используйте лопатку или чистый ноготь, чтобы приподнять коннектор аккумулятора от разъема на материнской плате.

Старайтесь не повредить черный силиконовый уплотнитель вокруг коннектора и других элементов платы. Эти уплотнители обеспечивают дополнительную защиту от проникновения воды и пыли.

Слегка отогните коннектор от платы, чтобы он случайно не соприкоснулся с разъемом и не подал питание на телефон во время ремонта.

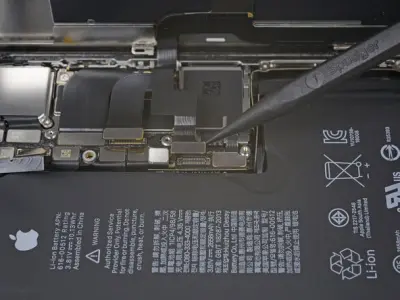

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа на динамик/сенсор.

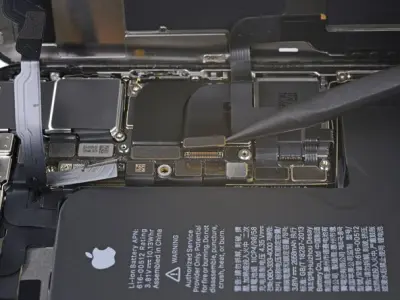

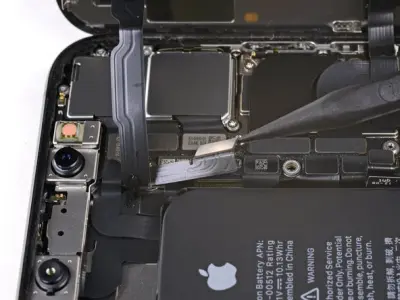

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа дисплея.

Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.

Используйте лопатку или ноготь, чтобы отсоединить коннектор шлейфа сенсора от разъема.

Утопленное расположение этого разъема затрудняет повторное подключение. Не торопитесь и тщательно выровняйте его, затем аккуратно прижмите на место кончиком пальца — сначала с одной стороны, затем с другой. Вы должны почувствовать, как он встает на место.

Если какая-либо часть экрана не реагирует на прикосновения после ремонта, отсоедините аккумулятор, а затем установите этот коннектор на место, убедившись, что он полностью встал на место и что в гнезде нет пыли или другого сора.

Шлейф на динамик/сенсор слегка приклеен к месту.

Осторожно приподнимите шлейф, чтобы проклейка отсоединилась.

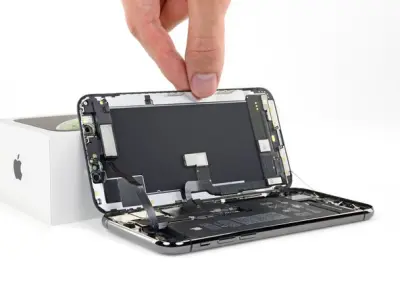

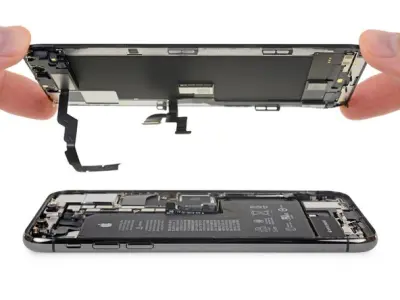

Снимите дисплей в сборе.

Во время повторной сборки можно оставить старый или добавить новый скотч дисплея.

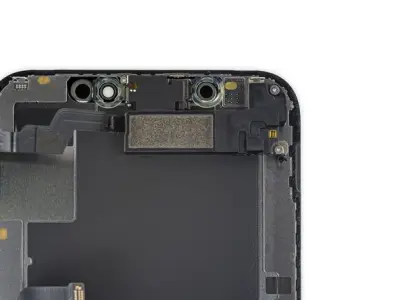

Подцепите и удалите пленку на задней панели дисплея, закрывающую скрытый винт в правом нижнем углу корпуса динамика.

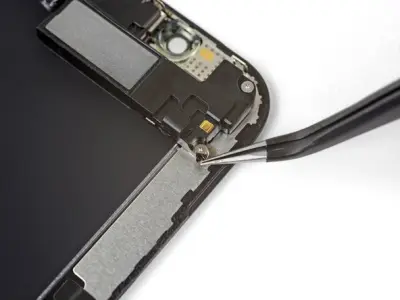

Открутите три винта Y000, крепящих шлейф на динамик/сенсор:

• Один винт длиной 1,3 мм.
• Один винт длиной 1,4 мм.
• Один винт длиной 1,9 мм.

Динамик слегка приклеен к месту.

Используя лопатку, аккуратно приподнимите верхний край динамика и переверните его вниз от верхнего края дисплея.

Динамик остается подключенным с помощью очень тонкого ленточного шлейфа. Будьте осторожны, чтобы не натянуть и не повредить его.

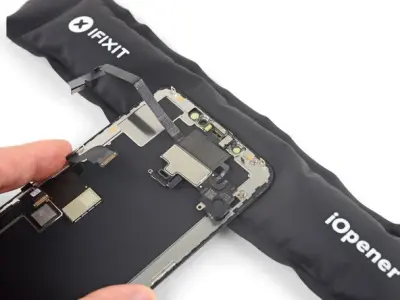

Используйте фен или тепловую пушку, или приготовьте iOpener и приложите его к верхней передней части дисплея примерно на минуту, чтобы размягчить клей, фиксирующий датчики.

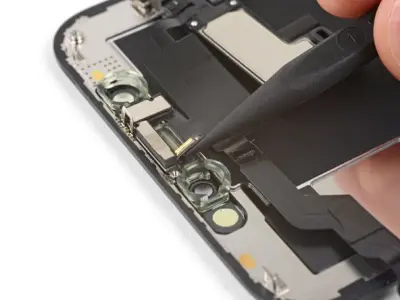

Осторожно продвиньте край вскрывателя под шлейф до микрофона.

Аккуратно поверните, чтобы отсоединить микрофон, стараясь при этом не натянуть и не повредить шлейф.

При необходимости используйте острый конец лопатки, чтобы отделить микрофон от выемки на передней панели. Если микрофон по-прежнему трудно отделить, дополнительно нагрейте верх дисплея.

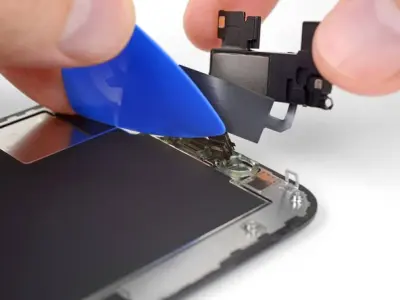

Работая слева направо, продвигайте вскрыватель под шлейфом и модулем датчика и осветителя.

Осторожно пошевелите и приподнимите модуль, чтобы отделить его от выемки на передней панели.

Для лучшего доступа приподнимите и держите динамик в стороне. Просто будьте осторожны и не тяните за тонкий шлейф во время работы.

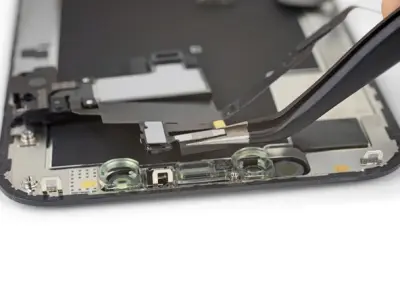

Используйте пинцет, чтобы пошевелить датчик внешней освещенности и поднять его из выемки на дисплее.

Если через несколько секунд датчик не освободится, снова нагрейте дисплей и повторите попытку.

Датчик остается присоединенным к основной части шлейфа на динамик/сенсор с помощью очень тонкого шлейфа. Будьте осторожны, чтобы не натянуть и не повредить его.

Если вы успешно сняли датчик внешней освещенности, как показано на первом фото, переходите к следующему шагу.

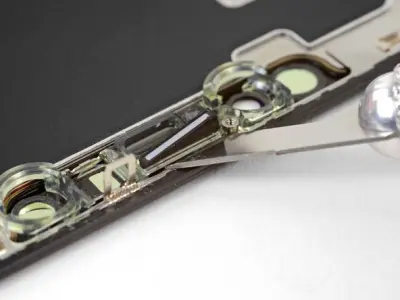

Если белая полоска рассеивателя отсоединилась и остается вмонтированной в дисплей, как показано на втором фото, вам нужно будет аккуратно отодвинуть ее по верхнему краю с помощью тонкого лезвия или иного инструмента. Повторный нагрев может немного облегчить эту задачу.

При повторной сборке сначала установите рассеиватель на дисплей, убедившись, что он обращен в правильном направлении (лицевая сторона показана на первом изображении, а задняя сторона показана на третьем).

Затем установите датчик внешней освещенности на верхнюю часть рассеивателя. Вам нужно будет удерживать датчик в нужном положении во время установки винтов, крепящих шлейф на динамик /сенсор. Как только винты будут затянуты, датчик зафиксируется на месте и будет работать нормально.

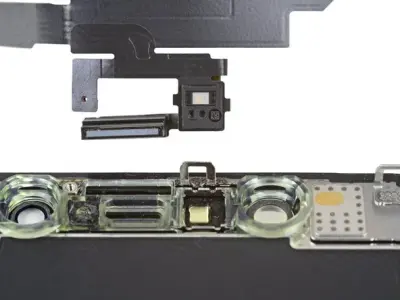

Снимите шлейф на динамик/сенсор.

Во время повторной сборки проверьте положение черного пластикового модуля, содержащего эти компоненты:

• датчик приближения
• инфракрасный осветитель (flood illuminator)

Модуль должен располагаться таким образом, чтобы эти компоненты не были перекрыты какой-либо проклейкой.

Заключение

Сравните вашу новую запчасть с оригинальной, возможно перед установкой потребуется перенести некоторые компоненты или удалить остатки проклейки с новой детали.

Для сборки устройства следуйте этой инструкции в обратном порядке.
