Следуйте этому руководству, чтобы извлечь или заменить аккумулятор в вашем Google Pixel 9 Pro.
Литий-ионные аккумуляторы имеют ограниченный срок службы. Если ваш телефон не держит заряд или выключается неожиданно, возможно, пришло время заменить аккумулятор.
Если ваш аккумулятор вздулся, примите соответствующие меры предосторожности.
Для выполнения этой процедуры потребуется закрепить телефон на рабочей поверхности. Если у вас нет зажимов, вам понадобится помощь второго человека, чтобы удерживать телефон.
Для завершения ремонта вам понадобится новый клей для задней крышки.
Примечание: Любой ремонт может нарушить водонепроницаемость вашего телефона. Сохранение водонепроницаемости после ремонта зависит от того, насколько хорошо вы нанесете клей для задней крышки.
Дайте аккумулятору вашего Pixel полностью разрядиться перед началом ремонта. Заряженный литий-ионный аккумулятор может загореться в случае повреждения.
Отключите все кабели от телефона.
Клей фиксирует заднюю крышку по периметру к корпусу.

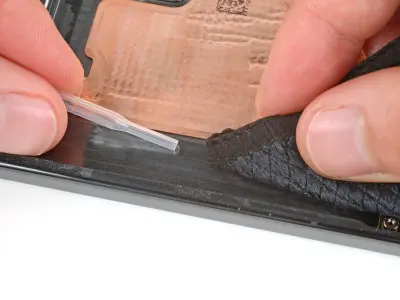

При отделении клея не вставляйте инструмент более чем на 3 мм под заднюю крышку, чтобы избежать повреждения внутренних компонентов.
Отмерьте 3 мм от кончика инструмента и отметьте его перманентным маркером. Альтернативно, вы можете прикрепить монету к инструменту на расстоянии 3 мм от кончика.

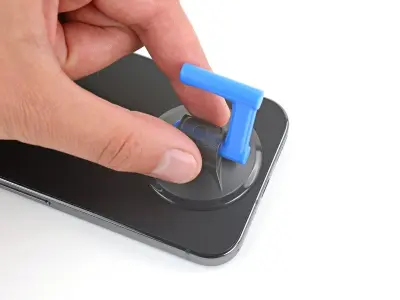

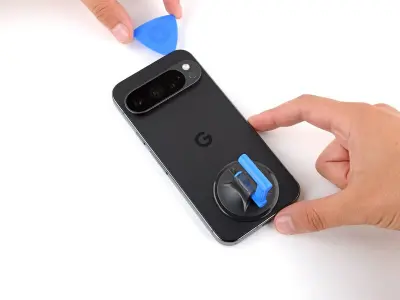

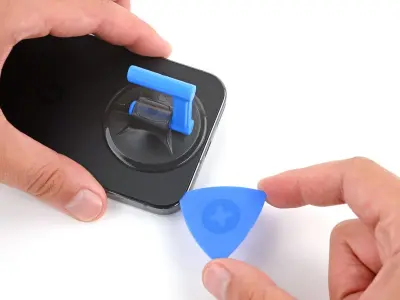

Прикрепите присоску к нижнему краю задней крышки, как можно ближе к краю.
Потяните присоску вверх с сильным и равномерным усилием, чтобы создать небольшой зазор под задней крышкой.

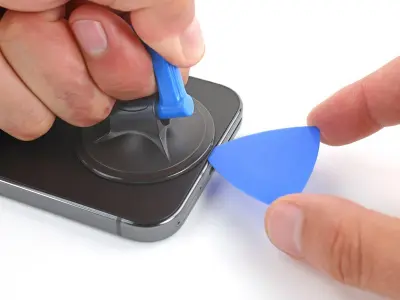

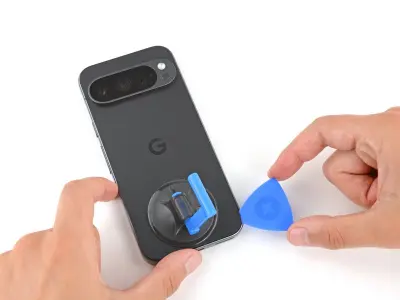

Вставьте кончик инструмента для вскрытия в зазор.
Проведите инструментом вдоль нижнего края, чтобы отделить клей.
Помните: не вставляйте инструмент глубже 3 мм.
Проведите инструментом вдоль левого края и верхнего края, чтобы отделить клей.
Проведите инструментом вдоль правого края, чтобы отделить оставшийся клей.
Не пытайтесь полностью снять заднюю крышку, так как шлейф на правом краю соединяет её с телефоном.

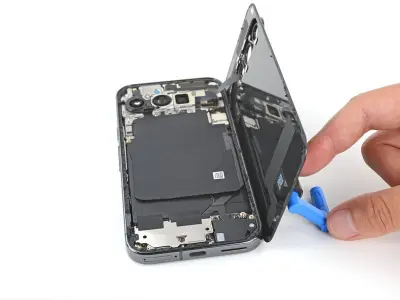

Используйте присоску, чтобы приподнять левый край задней крышки и откинуть её вправо, как при открытии книги.
Если у вас возникли трудности, проверьте периметр на наличие оставшегося клея и используйте инструмент для его отделения.
Подоприте заднюю крышку присоской, чтобы получить доступ к шлейфу в правом верхнем углу.
В течение всего ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.
Хотя в Pixel 9 Pro используются винты Torx Plus, стандартные биты Torx также подойдут. Прикладывайте постоянное усилие вниз, чтобы избежать срыва резьбы.
Используйте отвертку Torx Plus 3IP, чтобы удалить пять винтов, фиксирующих сборку беспроводной зарядки:
Будьте очень осторожны, чтобы не повредить контактные пружины под левым верхним краем сборки беспроводной зарядки.

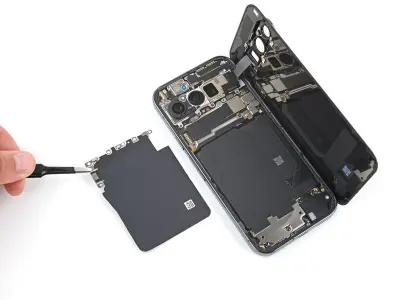

Используйте пинцет или пальцы, чтобы снять сборку беспроводной зарядки.
Вставьте кончик инструмента под левый край разъёма задней крышки и подденьте его вверх, чтобы отсоединить.

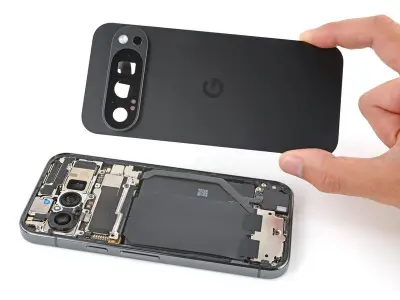

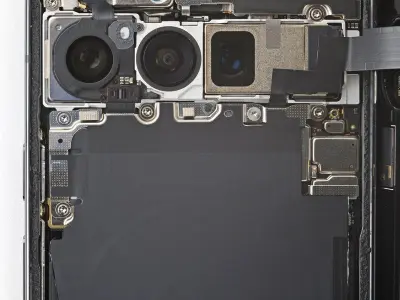

Снимите заднюю крышку.
При сборке следуйте этому руководству, чтобы нанести новый клей и установить заднюю крышку.
Используйте отвертку Torx Plus 3IP, чтобы удалить два винта, фиксирующих крышку кабеля:
Используйте пинцет или пальцы, чтобы снять крышку кабеля.

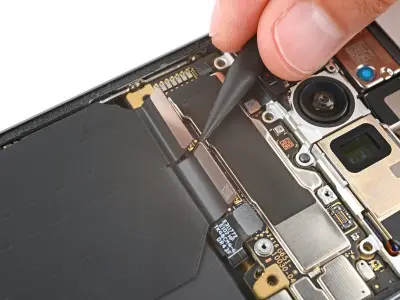

Вставьте кончик инструмента под правый край разъёма аккумулятора и подденьте его вверх, чтобы отсоединить.

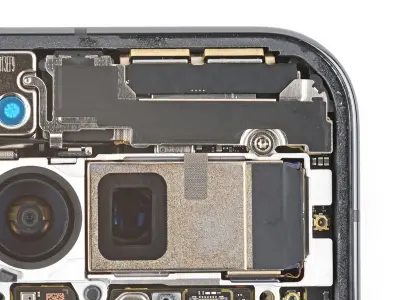

Используйте отвертку Torx Plus 3IP, чтобы удалить винт длиной 5,4 мм, фиксирующий крышку антенны mmWave.
Вставьте кончик инструмента под защёлку в нижнем левом углу крышки антенны mmWave и подденьте её вверх, чтобы отсоединить.
Аккуратно потяните правый край крышки вниз и снимите её.
При сборке вставьте два выступа на верхних углах в их пазы в корпусе и нажмите на крышку, чтобы зафиксировать её.

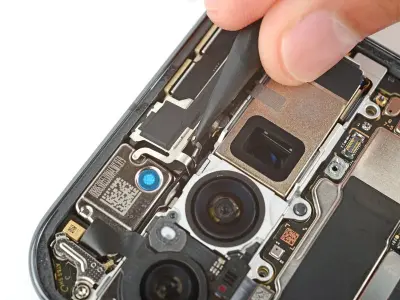

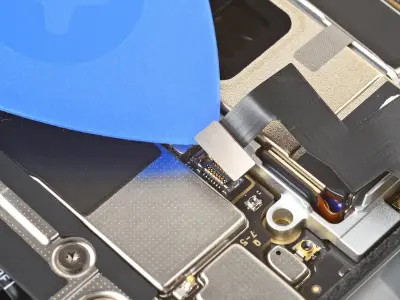

Используйте кончик инструмента, чтобы поддеть и отсоединить разъём антенны mmWave в правом верхнем углу материнской платы.

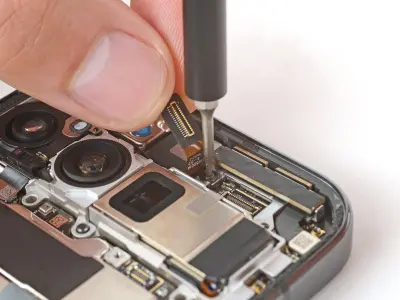

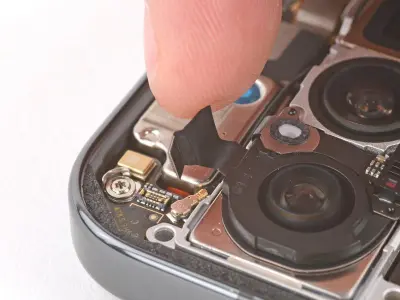

Используйте кончик инструмента, чтобы поддеть и отсоединить разъём фронтальной камеры.
Будьте очень осторожны, чтобы не касаться камер. Если вы случайно коснулись их, протрите их чистой микрофиброй или безворсовой тканью.
Аккуратно отведите кабель фронтальной камеры в сторону, чтобы получить доступ к винту антенны mmWave.
Используйте отвертку Torx Plus 3IP, чтобы удалить винт длиной 4,3 мм, фиксирующий антенну mmWave.

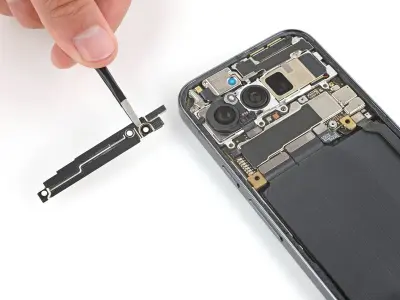

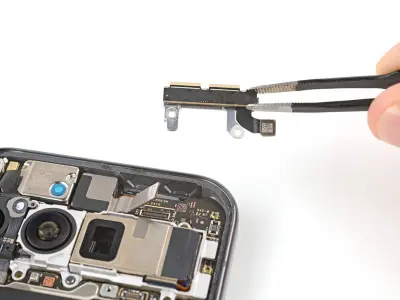

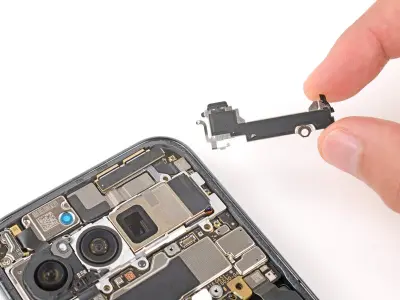

Используйте пинцет или пальцы, чтобы снять антенну mmWave.
При сборке убедитесь, что антенна mmWave проходит под кабелем фронтальной камеры.

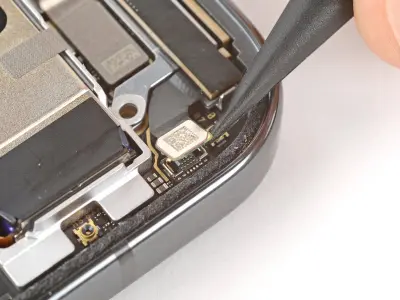

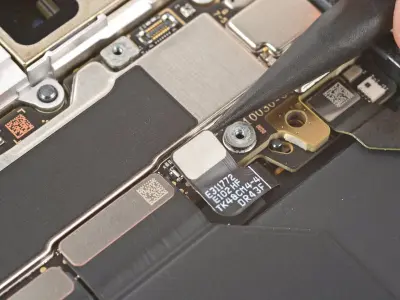

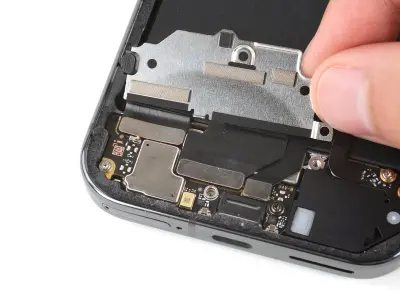

Вставьте кончик инструмента под верхний край разъёма в правом нижнем углу материнской платы.
Будьте очень осторожны, чтобы не повредить мелкие компоненты справа от разъёма.
Используйте инструмент, чтобы поддеть и отсоединить разъём.

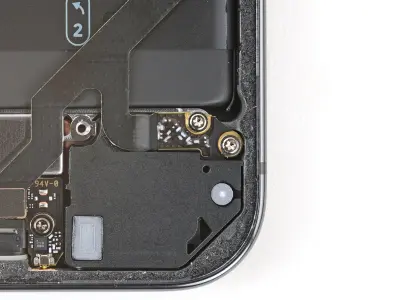

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта длиной 4,3 мм, фиксирующих крышку платы зарядки.
Используйте пальцы, чтобы потянуть правый край крышки платы зарядки вверх, чтобы отсоединить левую сторону крышки.
Откиньте крышку от платы зарядки, чтобы получить доступ к её разъёмам.
Будьте очень осторожны, чтобы не повредить мелкие компоненты на плате зарядки.

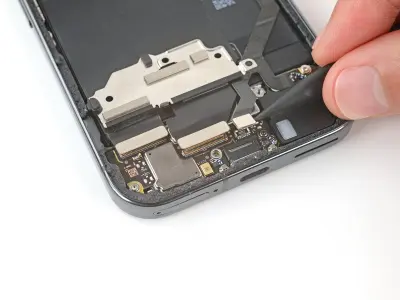

Используйте кончик инструмента, чтобы поддеть и отсоединить три разъёма на верхнем крае платы зарядки.

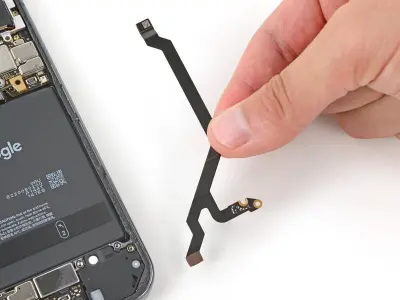

Используйте пальцы, чтобы снять левый кабель соединения.
Используйте отвертку Torx Plus 3IP, чтобы удалить два винта длиной 2,5 мм, фиксирующих нижнюю часть правого кабеля соединения.

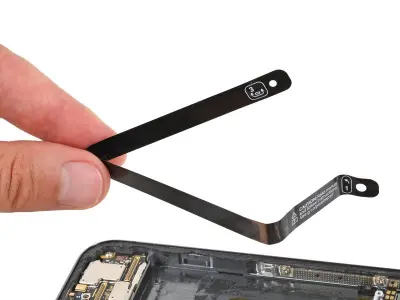

Используйте пальцы, чтобы снять правый кабель соединения.

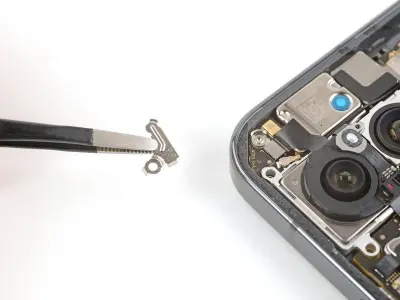

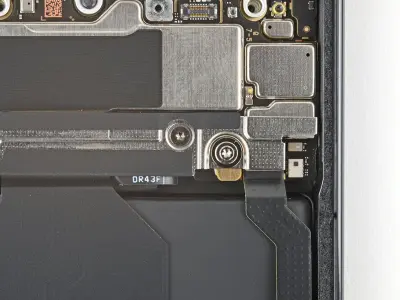

Используйте отвертку Torx Plus 3IP, чтобы удалить винт длиной 5,4 мм, фиксирующий крышку антенны в левом верхнем углу.
Используйте пинцет или пальцы, чтобы снять крышку.

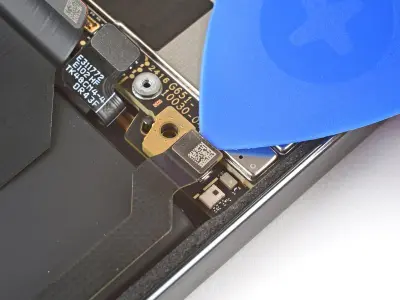

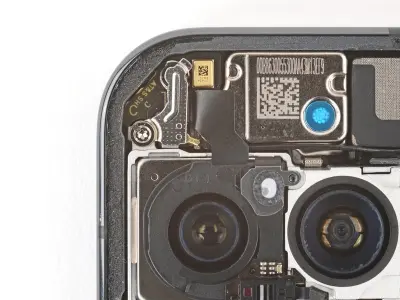

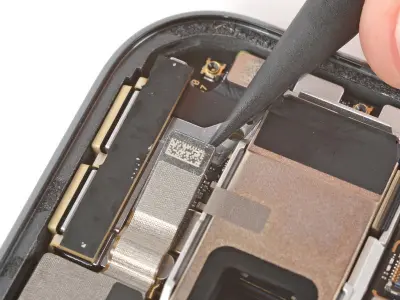

Используйте кончик инструмента, чтобы поддеть и отсоединить разъём датчика автофокуса в левом верхнем углу.
Аккуратно отведите кабель в сторону, чтобы получить доступ к металлическому разъёму антенны под ним.

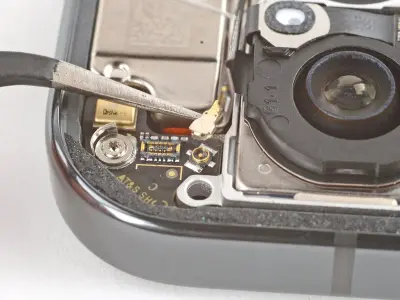

Подденьте одну из сторон металлического разъёма антенны угловым пинцетом и поднимите его вверх, чтобы отсоединить.
Чтобы подключить, удерживайте разъём над гнездом и аккуратно нажмите пальцем или инструментом — разъём должен "защёлкнуться". Если у вас не получается, перепозиционируйте головку и попробуйте снова.
Используйте инструмент, чтобы поддеть верхний край материнской платы, пока вы не сможете ухватиться за неё пальцами.
Удерживайте правую сторону материнской платы и извлеките её, стараясь не задеть кабели фронтальной камеры и аккумулятора.
При сборке отведите кабель фронтальной камеры в сторону и установите материнскую плату на место.
При сборке:
Используйте пальцы, чтобы отклеить пластиковые язычки у нижнего края аккумулятора.
Загните язычки под телефон или закрепите их скотчем, чтобы они не деформировались при нагреве аккумулятора в следующем шаге.

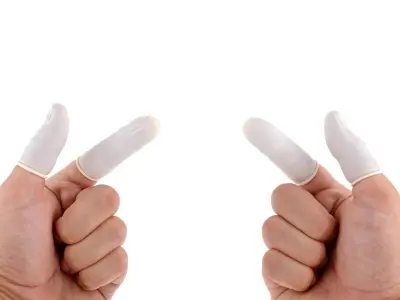

Наденьте напальчники, чтобы лучше удерживать язычки аккумулятора в следующих шагах.
Если у вас нет напальчников, вы можете использовать резиновые перчатки.
Перед началом процесса извлечения аккумулятора внимательно прочитайте следующие три шага. Язычки наиболее эффективны сразу после нагрева аккумулятора, поэтому вам нужно точно знать, что делать.
Сильные полоски клея фиксируют аккумулятор к корпусу. Нагрев аккумулятора смягчит клей, облегчая его отделение.

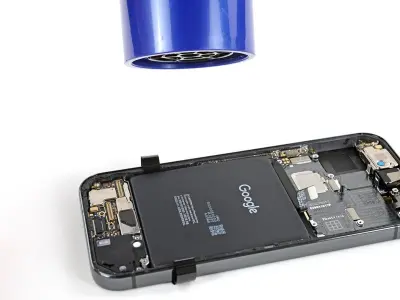

Используйте фен на высокой температуре и низкой скорости, чтобы нагреть аккумулятор в течение трёх минут, держа фен на расстоянии около 7,5 см от аккумулятора. Постарайтесь равномерно распределить тепло по всей поверхности аккумулятора.
Альтернативно, вы можете использовать термомат при 70 °C (158 °F), положив телефон экраном вниз на 10 минут.
Поскольку для извлечения аккумулятора требуется две руки, вам нужно надёжно закрепить телефон на рабочей поверхности.
Перед закреплением телефона убедитесь, что под ним ничего нет. Закрепляйте телефон только за выступающий край корпуса и будьте осторожны, чтобы не надавить на внутренние компоненты.
Вытяните язычки аккумулятора из-под телефона, чтобы они были доступны.

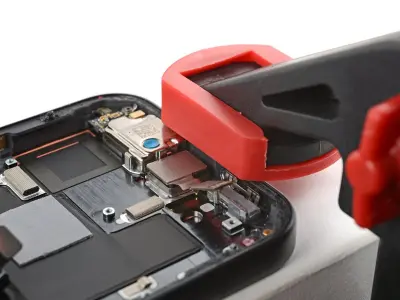

Используйте F-образные или C-образные зажимы, чтобы закрепить телефон на рабочей поверхности. Минимум вам понадобятся два зажима — один для верхнего края и один для нижнего.
Используйте зажимы с пластиковыми или резиновыми накладками или будьте особенно осторожны, чтобы не поцарапать устройство.
Если у вас нет зажимов, попросите друга крепко удерживать телефон.
Убедитесь, что вы соблюдаете меры предосторожности от статического электричества (ESD) при закреплении телефона.
Потяните язычки аккумулятора прямо вверх и прикладывайте постоянное, равномерное усилие, пока аккумулятор не отделится от корпуса.
Если аккумулятор не отделяется через минуту, примените больше тепла и попробуйте снова.

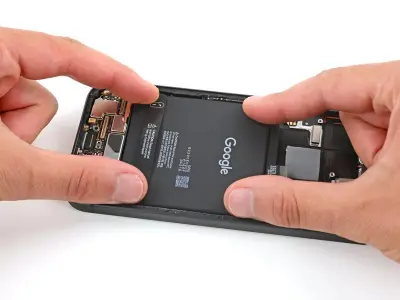

Извлеките аккумулятор.
Никогда не используйте деформированный или повреждённый аккумулятор — это пожароопасно. Замените его новым.
Если вы успешно извлекли аккумулятор, поздравляем! Пропустите семь шагов вперёд для информации о сборке.
Если язычок порвался или случайно выскользнул из-под аккумулятора, не беспокойтесь! Перейдите к следующему шагу для альтернативного метода извлечения аккумулятора.
В следующих двух шагах не применяйте больше изопропилового спирта, чем указано, иначе вы можете повредить экран.

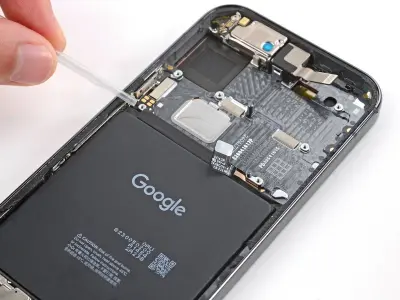

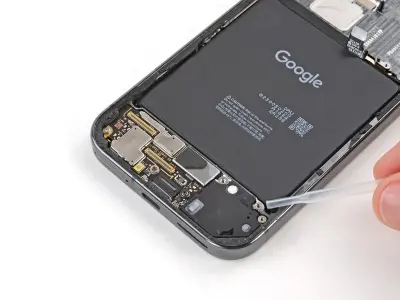

Нанесите две или три капли изопропилового спирта (более 90%) на верхние углы аккумулятора.
Нанесите две или три капли изопропилового спирта (более 90%) на нижние углы аккумулятора.
Подождите одну минуту, чтобы спирт смягчил клей аккумулятора.

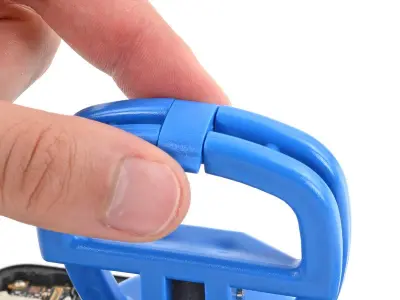

Мощная присоска хорошо подходит для извлечения аккумулятора, но вы также можете использовать меньшую присоску. Если вы используете меньшую присоску, прикрепите её к нижнему краю аккумулятора и пропустите два шага.
Потяните ручку большой присоски вниз, чтобы открыть её.
Используйте пальцы, чтобы полностью отогнуть пластиковые язычки аккумулятора.

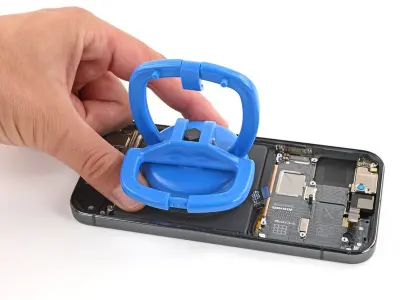

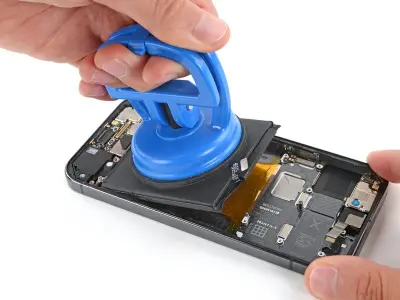

Поместите присоску в центр аккумулятора.
Лёгким нажатием на присоску потяните ручку вверх, чтобы зафиксировать её.
Переверните пластиковый зажим на присоске и закрепите его на ручке.
Одной рукой надёжно закрепите телефон на рабочей поверхности.
Другой рукой потяните присоску вниз с сильным, равномерным усилием, чтобы приподнять верхний край аккумулятора. Прикладывайте постоянное давление, чтобы дать время клею отделиться.
Если аккумулятор не сдвигается через минуту, нанесите две-три капли спирта на углы аккумулятора и попробуйте снова. Может потребоваться несколько циклов спирта и давления, чтобы отсоединить аккумулятор.
Никогда не используйте деформированный или повреждённый аккумулятор — это пожароопасно. Замените его новым.

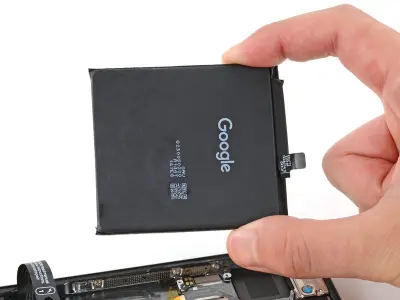

Извлеките аккумулятор из его паза.
Снимите присоску с аккумулятора.
Если язычок аккумулятора остался в пазе, удалите его.
Используйте инструмент, чтобы соскрести и удалить весь старый клей аккумулятора с корпуса.
После удаления всего старого клея используйте изопропиловый спирт (более 90%) и микрофибру, чтобы очистить остатки клея.
Дайте корпусу полностью высохнуть перед установкой нового аккумулятора.
Удалите все защитные плёнки или ленты с кабеля аккумулятора.
Удалите большую пластиковую ленту с нижней части аккумулятора, чтобы обнажить клей.
Если на вашем аккумуляторе нет предустановленного клея, нанесите полоски тонкого двустороннего скотча на корпус, где был старый клей.
Плотно прижмите аккумулятор к его пазу, чтобы зафиксировать его с помощью клея.
Для сборки устройства следуйте этим инструкциям в обратном порядке, начиная с этого шага.
Для оптимальной производительности откалибруйте новый аккумулятор после завершения этого руководства.
Отнесите электронные отходы в сертифицированный переработчик R2 или e-Stewards.
