Замена межплатного шлейфа с разъемом зарядки на Huawei P20 Pro (CLT-L29)

Выключите телефон.

Воспользуйтесь iOpener для размягчения клея под задней крышкой. Держите его не менее двух минут. Возможно, потребуется повторить процедуру несколько раз, прежде чем получится снять крышку.

Проклейка на Huawei P20 Pro довольно крепкая, но можно использовать фен, тепловую пушку или электрическую плиту, если не получится вскрыть аппарат, применив iOpener. Будьте осторожны, чтобы не перегреть телефон – OLED-дисплей и аккумулятор подвержены тепловому повреждению.

Если крышка телефона разбита, присоска может не прилипнуть. Попробуйте скрепить ее прочной клейкой лентой или приклейте присоску суперклеем и дождитесь высыхания, чтобы продолжить.

Приложите присоску к задней крышке телефона как можно ближе к нижнему краю.

Приподнимите нижний край крышки присоской, создавая зазор между задней крышкой и рамкой.

В образовавшийся зазор вставьте вскрыватель и проведите им до нижнего правого угла. Оставьте вкскрыватель на месте, чтобы предотвратить склеивание.

Вставьте второй вскрыватель и проведите им к нижнему левому углу. Оставьте его на месте, не давая крышке приклеиться.

Установите третий вскрыватель в нижнем левом углу.

Проведите кончиком вскрывателя вдоль левого края телефона, отделяя проклейку.

Оставьте вскрыватель в верхнем левом углу, предотвращая повторное склеивание.

В случае, если у вас возникли проблемы с отделением проклейки, повторно приложите iOpener, чтобы размягчить ее.

Вставьте четвертый вскрыватель в верхний левый угол телефона.

Проведите вскрывателем вдоль верхнего края телефона, отделяя проклейку под задней крышкой. Оставьте вскрыватель в верхнем правом углу.

Установите пятый вскрыватель в правом верхнем углу задней крышки.

Проведите им вдоль правого края телефона, отделяя оставшуюся проклейку.

Пока не открывайте телефон полностью. Шлейф датчика приближения по-прежнему подключен к материнской плате.

Осторожно приподнимите заднюю крышку так, чтобы достать до коннектора шлейфа датчика приближения, расположенного рядом с модулем задних камер.

Плоской стороной вскрывателя приподнимите и отсоедините шлейф датчика приближения.

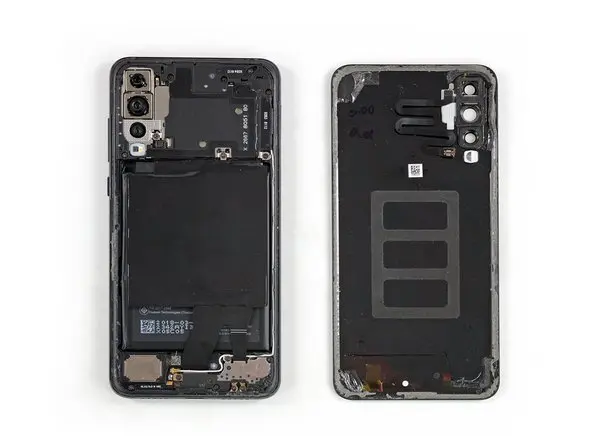

Снимите заднюю крышку.

Перед нанесением новой проклейки и повторной сборкой удалите остатки старой проклейки и очистите липкие места изопропиловым спиртом и безворсовой тканью.

Выкрутите девять винтов Phillips #00 длиной 3,4 мм.

Вставьте вскрыватель под левый край крышки материнской платы, на которой установлен NFC.

Проведите вскрывателем в направлении верхнего левого угла телефона и немного поверните вскрыватель, чтобы отстегнулись пластиковые защелки.

Повторите те же действия с правой стороной. Немного поверните вскрыватель, приподнимая крышку материнской платы.

Снимите крышку материнской платы.

Плоским концом вскрывателя приподнимите и отсоедините шлейф аккумулятора.

Выкрутите пять винтов Phillips #00 длиной 3,4 мм.

Пинцетом отсоедините антенный кабель.

Используя пинцет, извлеките антенный кабель из его углубления.

Протолкните вскрыватель под левый край крышки суб-платы и понемногу приподнимайте его, пока крышка не снимется.

Удалите крышку суб-платы.

Выкрутите два винта Phillips #00 длиной 3,4 мм, расположенные с двух сторон от разъема Type-C.

Плоской стороной вскрывателя приподнимите и отсоедините верхний конец межплатного шлейфа с разъемом зарядки от материнской платы.

Плоской стороной вскрывателя приподнимите и отсоедините нижний конец межплатного шлейфа с разъемом зарядки от суб-платы.

Пинцетом переместите антенный кабель в сторону.

Используя пинцет, извлеките разъем зарядки из углубления.

Удалите межплатный шлейф с разъемом зарядки.

Заключение

Чтобы собрать устройство, следуйте этой инструкции в обратном порядке.
