Используйте эту инструкцию для демонтажа или замены шлейфа с разъемом зарядки (основной шлейф) на Huawei P30 Pro.
Вскрытие Huawei P30 Pro приведет к повреждению его влагозащитных уплотнителей. Если вы не замените уплотнители при повторной сборке телефона, функционал аппарата не пострадает, но он лишится своих влагозащитных свойств.
Вам понадобится сменная проклейка для повторного крепления компонентов при сборке устройства.
Прежде чем начать выключите ваш телефон.
Приложите нагретый iOpener к задней крышке телефона, чтобы размягчить проклейку под ней. Держите iOpener не менее двух минут.
Закрепите присоску на нижней части крышки, как можно ближе к краю.
Если задняя крышка телефона разбита, присоска может не прилипнуть. Попробуйте скрепить крышку прочной липкой лентой или приклейте присоску суперклеем, дождитесь высыхания и продолжайте.

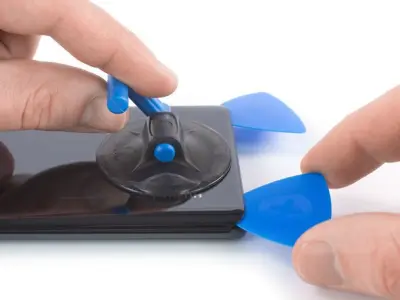

Приподнимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.
В образовавшийся зазор вставьте вскрыватель.
Если возникли сложности с созданием зазора, дополнительно нагрейте телефон для большего размягчения проклейки. Следуйте инструкции iOpener, чтобы избежать перегрева.
Проведите вскрывателем к нижнему правому углу.
Вставьте второй вскрыватель и проведите им к нижнему левому углу, чтобы разрезать проклейку.
Оставьте вскрыватель на месте, предотвращая повторное склеивание.
Вставьте третий вскрыватель в нижний левый угол.
На следующих шагах при разрезании проклейки вокруг основной камеры работайте только кончиком вскрывателя, чтобы избежать загрязнения линзы или повреждения камеры.
Проведите кончиком вскрывателя от нижнего левого угла вдоль всей стороны, разрезая проклейку.
Оставьте вскрыватель в верхнем левом углу, не давая крышке приклеиться.
Если проклейка стала отделяться с трудом, вероятно, она остыла. Используйте iOpener, чтобы снова нагреть ее.
Вставьте четвертый вскрыватель под левый верхний угол задней крышки.
Проведите вскрывателем вдоль верхнего края телефона, отделяя проклейку.
Оставьте вскрыватель в верхнем правом углу, предотвращая склеивание.

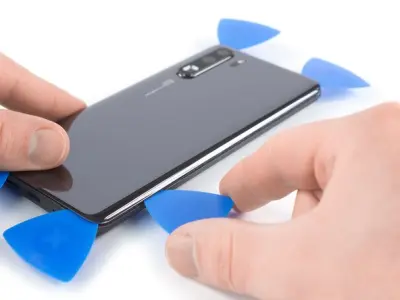

Вставьте пятый вскрыватель в правый верхний угол телефона.
Проведите вскрывателем вдоль правой стороны, чтобы разрезать проклейку.
Приподнимите и удалите заднюю крышку.
Перед установкой новой проклейки и окончательной сборкой телефона удалите всю оставшуюся старую проклейку и очистите липкие места изопропиловым спиртом и безворсовой тканью.
В ходе повторной сборки это подходящий этап для включения телефона и проверки всех функций перед окончательной сборкой. Убедитесь, что снова выключили телефон, прежде чем продолжить работу.
Закрепите новую крышку с помощью специального скотча для вашей модели телефона или двусторонней липкой лентой. После установки крышки потребуется постоянное сильное давление в течение нескольких минут, чтобы клей хорошо схватился (подойдет стопка тяжелых книг).

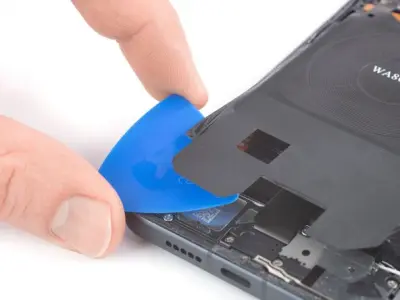

Продвиньте вскрыватель под черную проклейку в нижнем правом углу катушки беспроводной зарядки.
Осторожно отделите проклейку вскрывателем.
Продвиньте вскрыватель под черную проклейку в нижнем левом углу катушки беспроводной зарядки.
Осторожно отделите проклейку вскрывателем.
Вставьте вскрыватель под левый край крышки материнской платы.
Отсоедините левую сторону крышки материнской платы, слегка раскачивая вскрыватель.

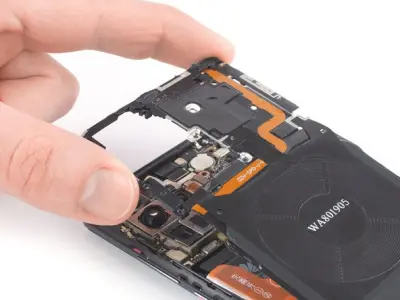

Вытолкните крышку материнской платы из разъемов в верхней части телефона начиная с левого верхнего угла.
Удалите крышку материнской платы вместе с NFC и катушкой беспроводной зарядки.

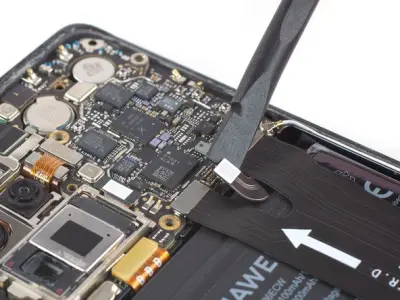

Лопаткой приподнимите и отсоедините коннектор аккумулятора.
Отсоединяя коннекторы подобные этому, будьте аккуратны, чтобы не сместить мелкие компоненты, окружающие разъем.

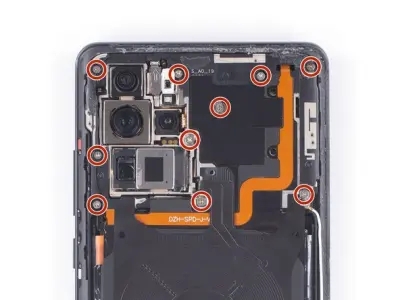

Удалите пять винтов Phillips #00 длиной 4,3 мм.
Некоторые из этих винтов могут быть скрыты проклейкой. Осторожно снимите проклейку, чтобы открыть доступ к нужным винтам.

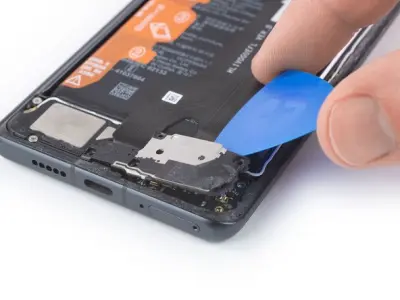

Протолкните вскрыватель под верхний край крышки суб-платы.

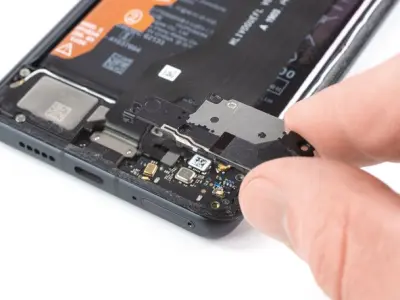

Приподнимите крышку суб-платы, слегка раскачивая вскрыватель.
Удалите крышку материнской платы.

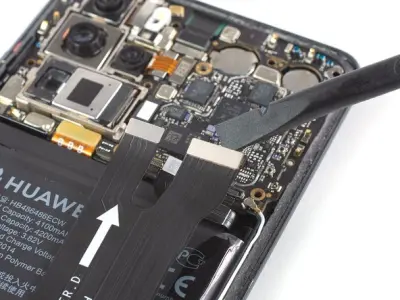

Используя лопатку, приподнимите и отсоедините левый коннектор основного шлейфа от материнской платы.
Чтобы снова закрепить коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.
Лопаткой отсоедините правый коннектор основного шлейфа от материнской платы.

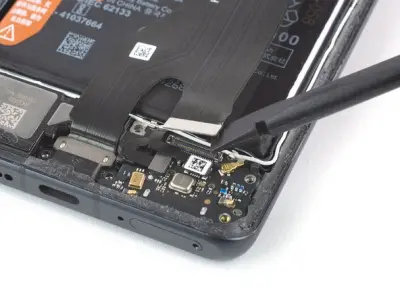

Лопаткой приподнимите и отсоедините коннектор основного шлейфа от суб-платы.

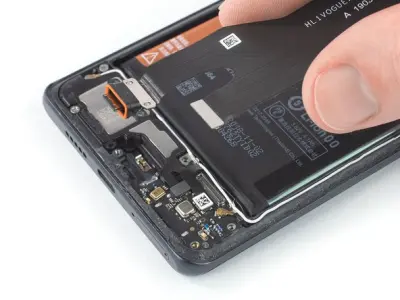

Удалите шлейф с разъемом зарядки, приподняв его вверх, а затем потянув в направлении материнской платы.
По возможности включите телефон и протестируйте перед окончательным монтажом и сборкой.
Чтобы собрать устройство, следуйте этой инструкции в обратном порядке. Где необходимо, нанесите новую проклейку, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).
