Замена аккумулятора на Nothing Phone 1

Макар Дягтярев
Средне
1-3 часа
img Замена аккумулятора на Nothing Phone 1

Используйте это руководство, чтобы заменить изношенный или «умерший» аккумулятор в Nothing Phone (1) на основе литий-ионной технологии имеет ограниченный срок службы.

.

Если аккумулятор вздулся, примите соответствующие меры предосторожности.

В целях вашей безопасности разрядите аккумулятор ниже 25% перед разборкой телефона. Это снизит риск возгорания, если аккумулятор будет случайно повреждён во время ремонта.

Для повторной установки заднего стекла понадобится новый клей (клейкая лента/предрезанный клей). Устройство будет работать нормально, но, скорее всего, потеряет степень защиты IP (от пыли и влаги).

Шаги 43
Комментарии 0
Шаг 1
Фото s5635_1be097a20c5b73660c60246bd8ad6453_300_300.webp
Фото s5635_1be097a20c5b73660c60246bd8ad6453_150_150.webp

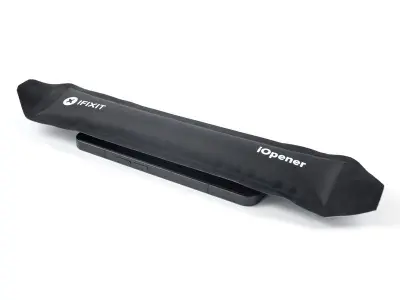

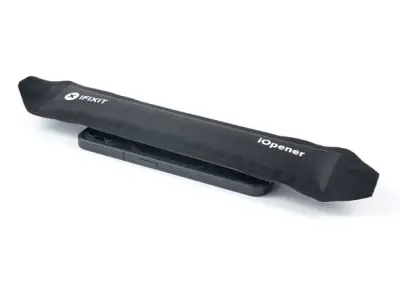

Подготовьте iOpener и приложите его к заднему стеклу минимум на две минуты, чтобы размягчить клей под ним.

Можно использовать фен, термофен или нагревательную плиту, но не перегрейте телефон — дисплей и внутренний аккумулятор чувствительны к перегреву.

Запчасти
Комментарии (0)
Добавить
Шаг 2
Фото s5636_c69996f748a2cb555769f48c8bae7368_300_300.webp
Фото s5636_c69996f748a2cb555769f48c8bae7368_150_150.webp
Фото s5636_8226bc281da915deeae6121d92408af2_150_150.webp
Фото s5636_f6461eebecba8a48e5f6c1f076e0dce4_150_150.webp

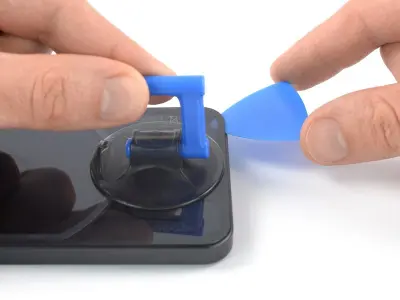

Прикрепите присоску с ручкой к нижнему краю заднего стекла как можно ближе к кромке.

Если заднее стекло треснуто, присоска может не держаться. Попробуйте приподнять стекло прочной клейкой лентой или приклейте присоску суперклеем и дайте ему застыть.

Потяните за присоску, чтобы создать небольшой зазор между крышкой и рамкой.

Если сложно создать зазор, прогрейте ещё раз, чтобы сильнее размягчить клей. Следуйте инструкции к iOpener, чтобы не перегреть устройство.

Вставьте медиатор/пластиковую лопатку (opening pick) в образовавшийся зазор.

Сдвиньте медиатор к нижнему правому углу, разрезая клей.

Оставьте медиатор на месте, чтобы клей снова не схватился.

Комментарии (0)
Добавить
Шаг 3
Фото s5637_5376c239832bda98f6eadd338bc9e46f_300_300.webp
Фото s5637_5376c239832bda98f6eadd338bc9e46f_150_150.webp
Фото s5637_873d879a675bbda4aca8565d825804d8_150_150.webp

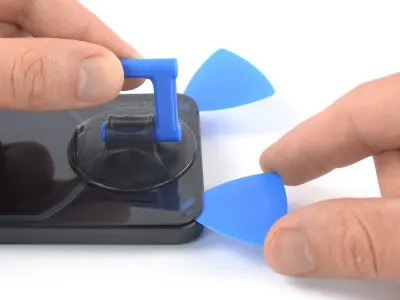

Вставьте второй медиатор у нижней кромки телефона.

Сдвиньте его к нижнему левому углу, разрезая клей.

Оставьте медиаторы на месте, чтобы клей не приклеился снова.

Комментарии (0)
Добавить
Шаг 4
Фото s5638_35c93e6451a8075db41fb292f344c631_300_300.webp
Фото s5638_35c93e6451a8075db41fb292f344c631_150_150.webp
Фото s5638_92045213ece1bee98f50dcc9e9bd43ff_150_150.webp
Фото s5638_f8db4db64d4941c2b97c8889565762c0_150_150.webp

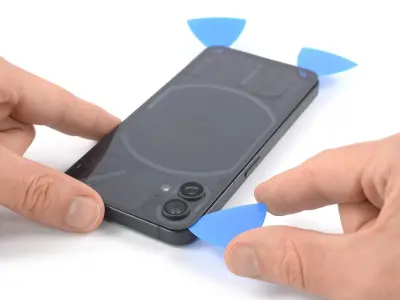

При работе рядом с блоком камер вводите в щель только самый кончик медиатора (~2–3 мм), чтобы не повредить светодиоды.

Если клей стало труднее резать, вероятно, он остыл. Снова прогрейте зону iOpener’ом 1–2 минуты.

Вставьте третий медиатор в нижний левый угол телефона.

Проведите медиатором вверх вдоль левой кромки, разрезая клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не схватился.

Комментарии (0)
Добавить
Шаг 5
Фото s5639_9a17def327172dcbde962425ce6627ab_300_300.webp
Фото s5639_9a17def327172dcbde962425ce6627ab_150_150.webp
Фото s5639_4e42c2603946bfa84450657cd3cbee87_150_150.webp

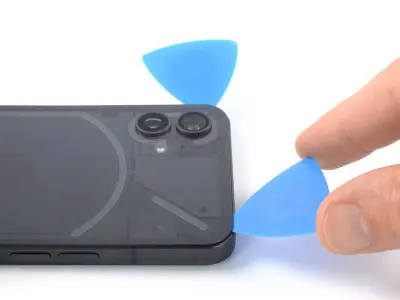

Вставьте четвёртый медиатор под верхний левый угол телефона.

Проведите по верхней кромке, разрезая клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не схватился.

Комментарии (0)
Добавить
Шаг 6
Фото s5640_5b1658c0169ac1febfb71e23843581ca_300_300.webp
Фото s5640_5b1658c0169ac1febfb71e23843581ca_150_150.webp
Фото s5640_0d2510ab3de8a31dcf6d5ae4e1c3e5dc_150_150.webp

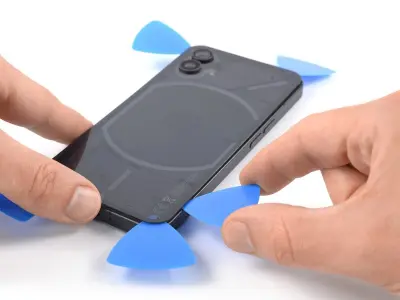

Вставьте пятый медиатор под верхний правый угол.

Проведите им вдоль правой кромки заднего стекла, разрезая оставшийся клей.

На этом этапе заднее стекло должно отделиться от рамки. Если где-то ещё держится, аккуратно разделите остатки клея медиатором.

Комментарии (0)
Добавить
Шаг 7
Фото s5641_baa5cd4a831a4a28eb689bb64ad109f0_300_300.webp
Фото s5641_baa5cd4a831a4a28eb689bb64ad109f0_150_150.webp
Фото s5641_ee2ff54c7aa22ee8485dcd92c38a462d_150_150.webp

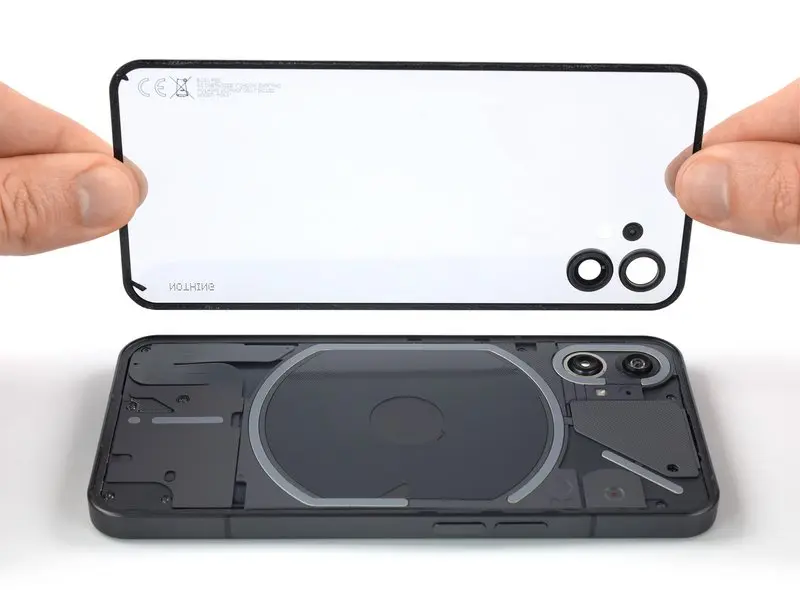

Снимите заднее стекло.

После очистки соответствующих зон изопропиловым спиртом (>90%) нанесите новый клей там, где это требуется.

Поскольку заднее стекло Nothing Phone (1) прозрачное, перед установкой новой крышки может пригодиться груша/баллончик для сдувания пыли.

Зафиксируйте новую крышку готовыми клеевыми накладками или двусторонним скотчем. После установки прижмите телефон сильным равномерным давлением на несколько минут — подойдёт стопка тяжёлых книг.

Комментарии (0)
Добавить
Шаг 8
Фото s5642_d3603c69138173e177fbae75d93c0c8b_300_300.webp
Фото s5642_d3603c69138173e177fbae75d93c0c8b_150_150.webp
Фото s5642_89a6eff092ec0bf377b3209dd903ac53_150_150.webp
Фото s5642_7efe5dd325f564b3a817b24273466c78_150_150.webp

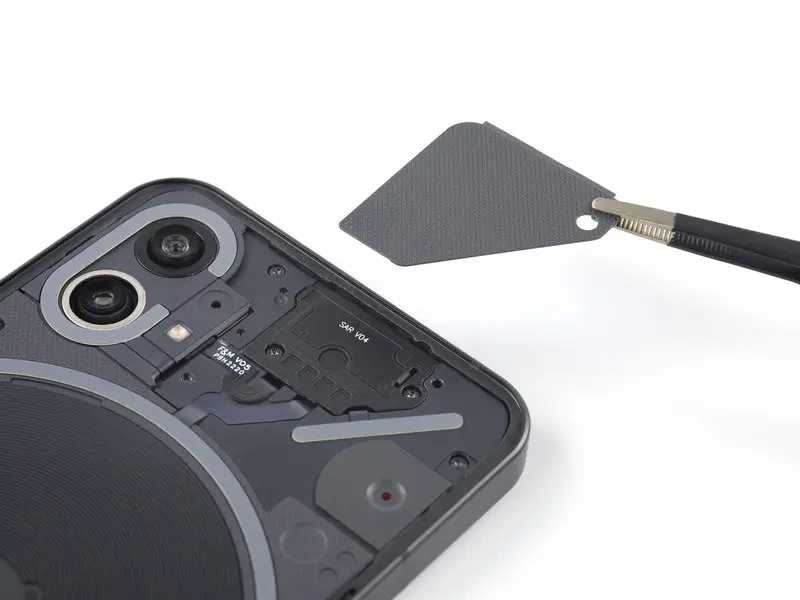

Пластиковая крышка над слуховым динамиком удерживается слабым клеем. Если её трудно снять, прогрейте зону iOpener’ом 1–2 минуты.

Заведите медиатор под серую пластиковую крышку у верхней кромки телефона.

Подденьте крышку медиатором.

Снимите пластиковую крышку.

Комментарии (0)
Добавить

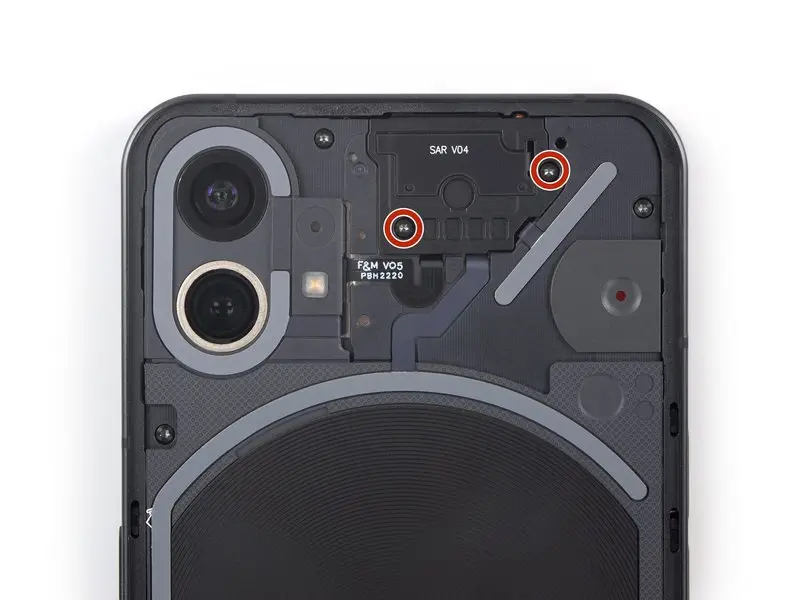

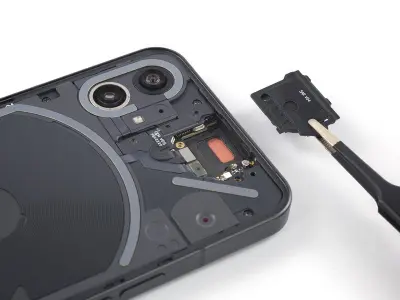

Шаг 11
Фото s5645_87d925349e148d1dd4b3050b45474d33_300_300.webp
Фото s5645_87d925349e148d1dd4b3050b45474d33_150_150.webp
Фото s5645_d2915d472e5836c71f4fb45951b157f8_150_150.webp
Фото s5645_97fe25f37acf2ab3612623c3cff6f7c9_150_150.webp

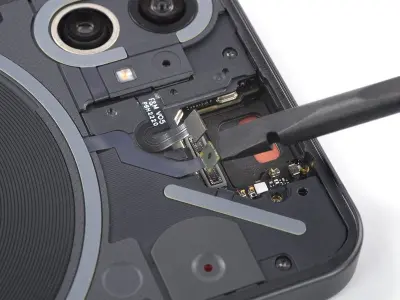

Спуджером отключите шлейф модуля вспышки, аккуратно поддевая коннектор строго вверх из разъёма.

Спуджером отключите шлейф светодиодов Glyph, поддевая коннектор строго вверх.

Комментарии (0)
Добавить
Шаг 12
Фото s5646_c2c19458d4c216558ce90fe1728a5b96_300_300.webp
Фото s5646_c2c19458d4c216558ce90fe1728a5b96_150_150.webp
Фото s5646_6b4cf45d127573ea0f610a2e9f774129_150_150.webp
Фото s5646_707e3da79c6b3350a1c4a533e5fc3078_150_150.webp

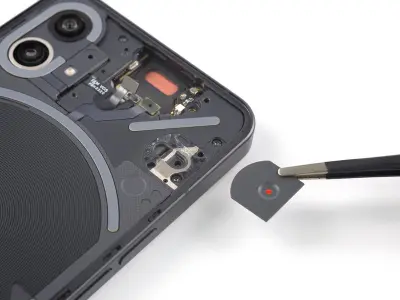

Вставьте медиатор под крышку индикатора записи в правом верхнем углу экрана.

Подденьте пластиковую крышку медиатором.

Снимите крышку индикатора записи пинцетом или пальцами.

Комментарии (0)
Добавить
Шаг 13
Фото s5647_1a03837e9313872b162b20095a433968_300_300.webp
Фото s5647_1a03837e9313872b162b20095a433968_150_150.webp

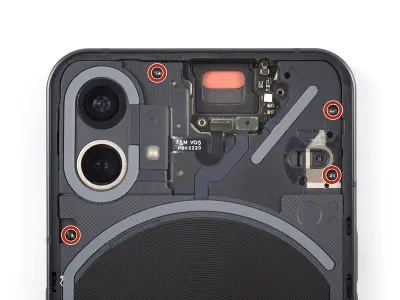

Отвёрткой Torx T5 выкрутите четыре винта длиной 4,2 мм, крепящих крышку материнской платы.

Комментарии (0)
Добавить
Шаг 14
Фото s5648_b34b0f64d9c07cff70b77a08f415fcc0_300_300.webp
Фото s5648_b34b0f64d9c07cff70b77a08f415fcc0_150_150.webp

Отвёрткой Torx T5 выкрутите четыре винта длиной 4,2 мм, крепящих крышку дочерней платы.

Комментарии (0)
Добавить
Шаг 15
Фото s5649_a2b8908dc0602e0184324153f4b8829c_300_300.webp
Фото s5649_a2b8908dc0602e0184324153f4b8829c_150_150.webp
Фото s5649_a0ac374313e8867258f4eb8779b68704_150_150.webp
Фото s5649_a9293c60e9d98c575146dd7d340e7688_150_150.webp

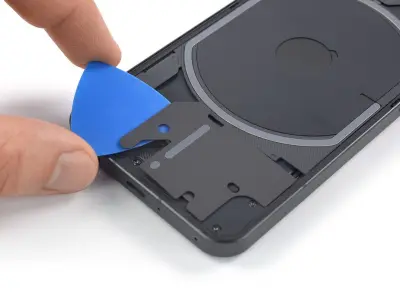

Будьте крайне осторожны при работе с нижним модулем светодиодов: под всей его поверхностью проходит кабель, который легко повредить.

Нижний модуль светодиодов удерживается небольшими участками клея.

Аккуратно проведите медиатором под правым, нижним и левым краями нижнего LED-модуля, отделяя его от крышки дочерней платы.

Не заводите медиатор глубже, чем показано на фото, иначе можно повредить кабель светодиодов.

Комментарии (0)
Добавить
Шаг 16
Фото s5650_144ea4dcca940113a261420fd0a691cd_300_300.webp
Фото s5650_144ea4dcca940113a261420fd0a691cd_150_150.webp
Фото s5650_3d1e277b3c9f0b7c8e0ff198320f02ba_150_150.webp

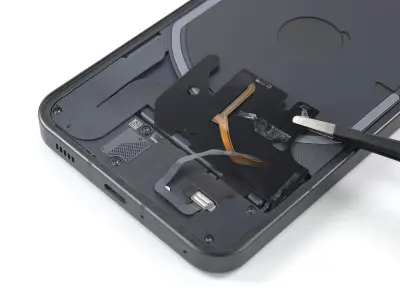

Нижний LED-модуль всё ещё держится на небольшом участке клея между витками кабеля. Не тяните и не рвите кабель при отгибании модуля.

Тупоконечным пинцетом осторожно отогните нижний LED-модуль, чтобы получить доступ к его коннектору.

Комментарии (0)
Добавить
Шаг 17
Фото s5651_89e2c9046c21e6dbf23d88089ec91c95_300_300.webp
Фото s5651_89e2c9046c21e6dbf23d88089ec91c95_150_150.webp
Фото s5651_1fded304969e906524088e797c9e3834_150_150.webp
Фото s5651_f7b09dd424498628c110b54240cffcd8_150_150.webp

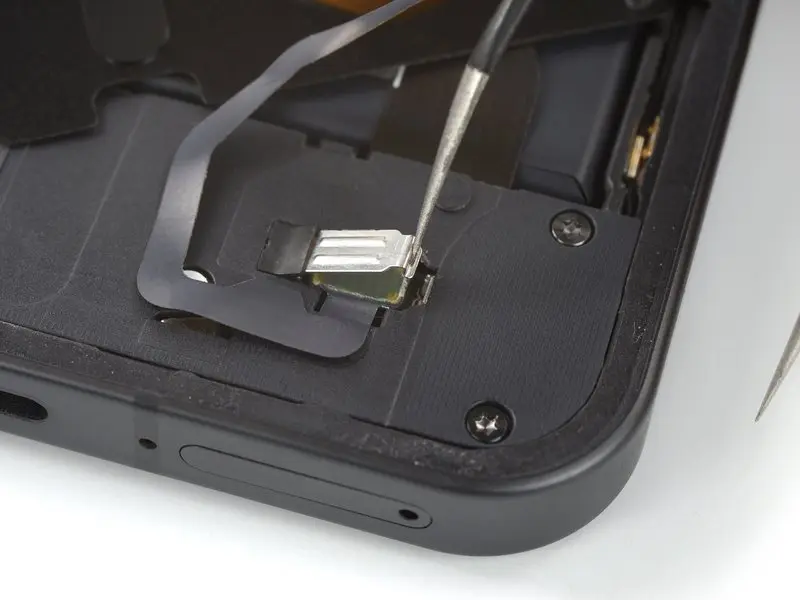

Фиксирующая скоба разъёма сидит очень плотно и может потребовать усилия.

Вставьте одну «лапку» пинцета в щель справа от скобы разъёма.

Толкните пинцет влево к краю телефона, чтобы освободить запирающую защёлку скобы.

Если трудно освободить защёлку, потяните чёрную резиновую деталь влево, чтобы дать скобе больше места.

Поднимите скобу пинцетом, чтобы получить доступ к разъёму LED.

Запчасти
Комментарии (0)
Добавить
Шаг 18
Фото s5652_5918abf95231c8805f0b6635d16c1218_300_300.webp
Фото s5652_5918abf95231c8805f0b6635d16c1218_150_150.webp
Фото s5652_52f4313113fda0c56ea27a94007d282f_150_150.webp

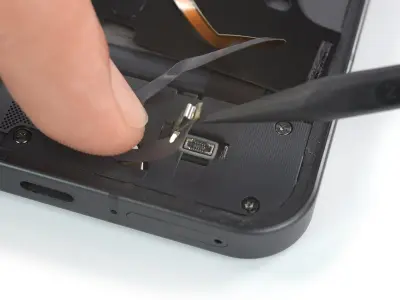

Спуджером отключите кабель светодиодов, поддевая коннектор строго вверх из гнезда.

Комментарии (0)
Добавить
Шаг 19
Фото s5653_bf8be0ed8ed3f005aacd3f8b7507c86e_300_300.webp
Фото s5653_bf8be0ed8ed3f005aacd3f8b7507c86e_150_150.webp
Фото s5653_2029989cbc0b4508ab4153d5a5a7e94b_150_150.webp

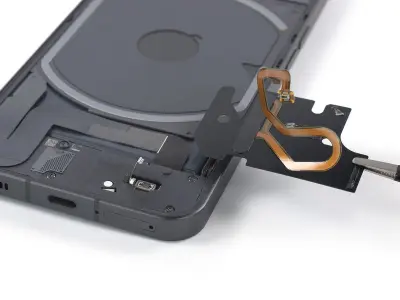

Снимите нижний LED-модуль пинцетом или пальцами.

Комментарии (0)
Добавить
Шаг 20
Фото s5654_07c198714d97824a869d6e02085d3c23_300_300.webp
Фото s5654_07c198714d97824a869d6e02085d3c23_150_150.webp

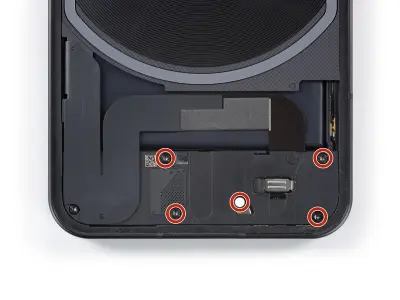

Отвёрткой Torx T5 выкрутите пять винтов длиной 4,2 мм, крепящих крышку дочерней платы.

Комментарии (0)
Добавить
Шаг 21
Фото s5655_a4e24991e8c020ac3c17c3ef91194dc3_300_300.webp
Фото s5655_a4e24991e8c020ac3c17c3ef91194dc3_150_150.webp
Фото s5655_13feb1cef437388ff48f0380616973db_150_150.webp

Серая пластиковая защита на крышке дочерней платы держится на слабом клее.

Осторожно отделите её пинцетом и снимите.

Комментарии (0)
Добавить
Шаг 22
Фото s5656_7100df18b7ef1da2d715b1fa46bfe883_300_300.webp
Фото s5656_7100df18b7ef1da2d715b1fa46bfe883_150_150.webp

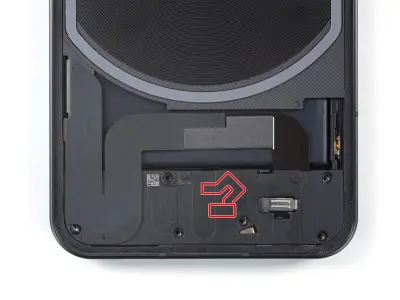

При поддевании крышки дочерней платы в следующем шаге действуйте очень аккуратно: не прикладывайте излишнего рычага и не вводите инструмент слишком глубоко — под крышкой проходит шлейф сканера отпечатков, его легко порвать.

Комментарии (0)
Добавить
Шаг 23
Фото s5657_4463517e92cc7f47519e6c10a548c8ff_300_300.webp
Фото s5657_4463517e92cc7f47519e6c10a548c8ff_150_150.webp
Фото s5657_891a069f822a8cf0accd77ac805f9967_150_150.webp

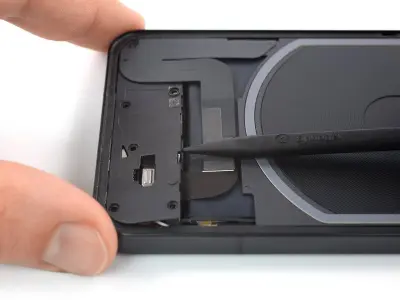

Острым концом спуджера подденьте верхний край крышки дочерней платы прямо над чёрным резиновым уплотнителем, фиксирующим скобу разъёма LED.

Приподнимите крышку, освобождая её из защёлок.

Комментарии (0)
Добавить
Шаг 24
Фото s5658_8a398c75c68e23896a53f55e8d715429_300_300.webp
Фото s5658_8a398c75c68e23896a53f55e8d715429_150_150.webp
Фото s5658_0254ae824cdefe1df7177d23beeb72c4_150_150.webp

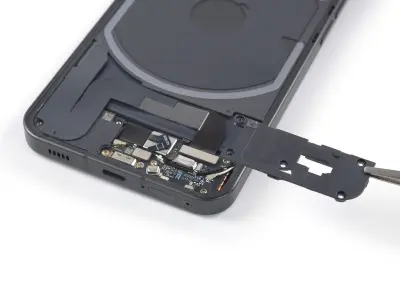

Снимите крышку дочерней платы пинцетом или пальцами.

Комментарии (0)
Добавить
Шаг 25
Фото s5659_86a3cd84dfa747a8ca93cc967f79944b_300_300.webp
Фото s5659_86a3cd84dfa747a8ca93cc967f79944b_150_150.webp
Фото s5659_79a31e19e8dfbea74c6e34692e18e454_150_150.webp

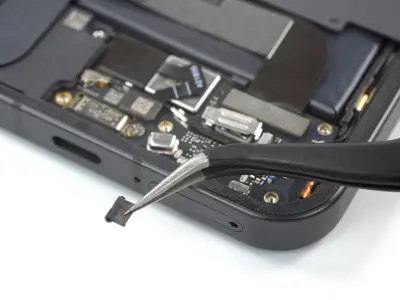

Снимите чёрный резиновый уплотнитель, фиксирующий скобу разъёма LED, с помощью пинцета.

Комментарии (0)
Добавить
Шаг 26
Фото s5660_dfffd6e732aaeb635cef1e244a4ab483_300_300.webp
Фото s5660_dfffd6e732aaeb635cef1e244a4ab483_150_150.webp
Фото s5660_8e9c5c1cdd5871711293dcedfe311f3f_150_150.webp

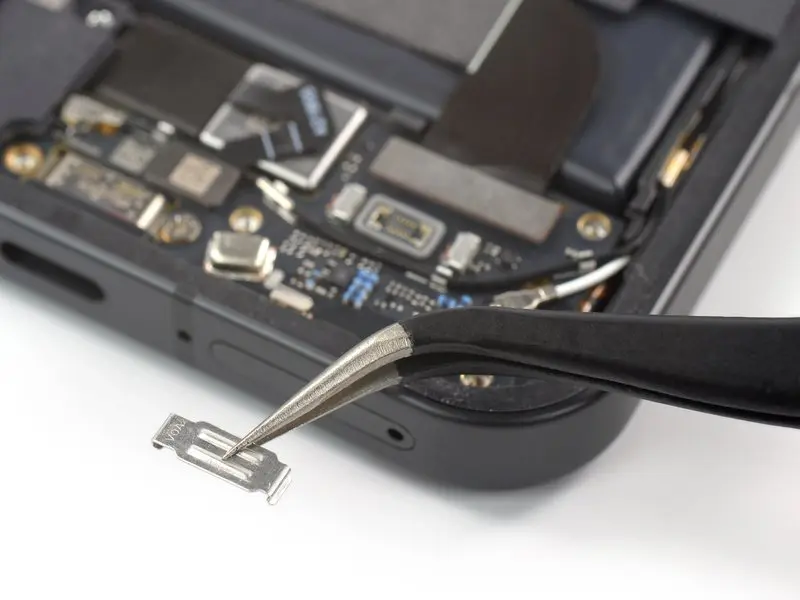

Снимите фиксирующую скобу разъёма LED пинцетом.

Комментарии (0)
Добавить
Шаг 27
Фото s5661_3001ef815126b87aebd0644f36cc8add_300_300.webp
Фото s5661_3001ef815126b87aebd0644f36cc8add_150_150.webp
Фото s5661_e49ca71450afcdb03f058d82ac32a075_150_150.webp

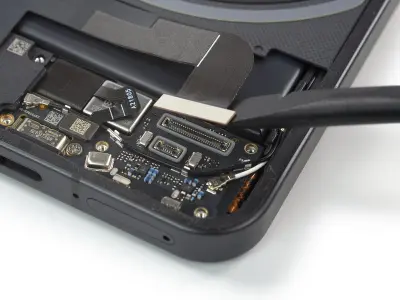

Спуджером отключите межплатный шлейф, поддевая коннектор строго вверх.

Комментарии (0)
Добавить
Шаг 28
Фото s5662_2065f9b1be454a4eea7adabe7db70a2f_300_300.webp
Фото s5662_2065f9b1be454a4eea7adabe7db70a2f_150_150.webp
Фото s5662_43ef8ab07371ede8fad4ded89cc9e392_150_150.webp
Фото s5662_f14ce080739fc75d01448504b22100f7_150_150.webp

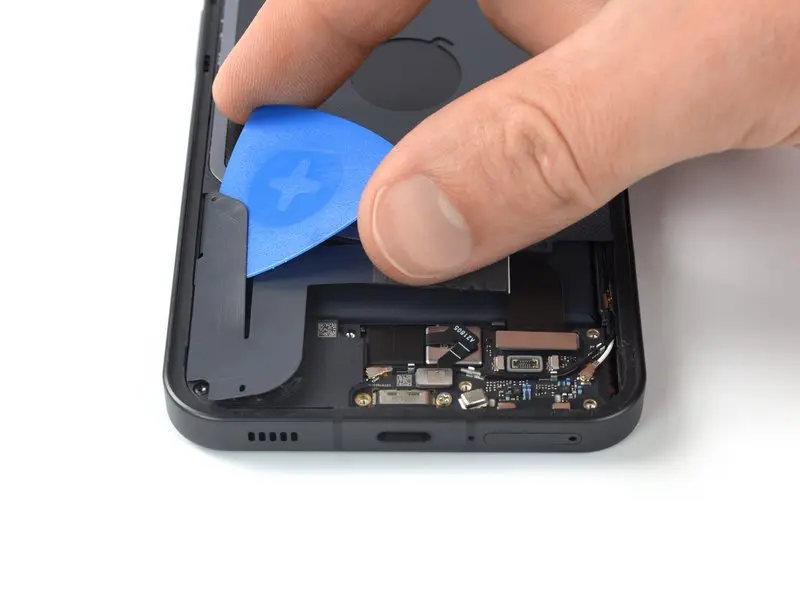

Межплатный шлейф удерживается слабым клеем.

Аккуратно проведите медиатором под шлейфом, отделяя его от модуля катушки беспроводной зарядки и громкоговорителя.

Комментарии (0)
Добавить
Шаг 29
Фото s5663_2559693158eb9a2ecf9ef876ffee203b_300_300.webp
Фото s5663_2559693158eb9a2ecf9ef876ffee203b_150_150.webp
Фото s5663_0cb1b170303b4ef3b2251459475721ff_150_150.webp

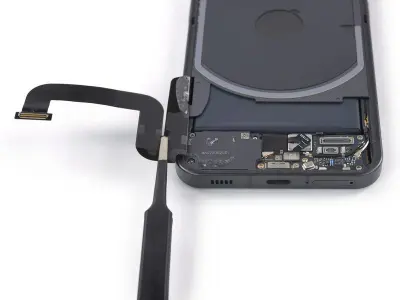

На следующем шаге не перегибайте шлейф под острым углом — только мягко отведите.

Пинцетом отведите межплатный шлейф влево, как будто открываете обложку книги.

Комментарии (0)
Добавить
Шаг 30
Фото s5664_03636f7b079a6e7ec81cc5bfdc6ece50_300_300.webp
Фото s5664_03636f7b079a6e7ec81cc5bfdc6ece50_150_150.webp
Фото s5664_56f35bd1e48e5b4a256e73c155408ae0_150_150.webp

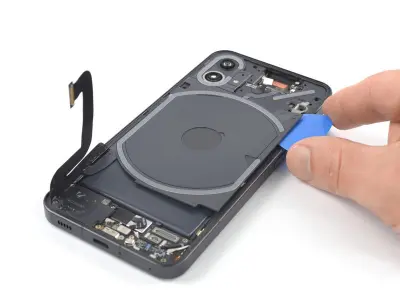

Введите медиатор под нижний правый край модуля катушки.

Проведите медиатором вдоль правого края, отделяя клей.

Комментарии (0)
Добавить
Шаг 31
Фото s5665_368fafe596cc420c370812e0c444f574_300_300.webp
Фото s5665_368fafe596cc420c370812e0c444f574_150_150.webp
Фото s5665_4e8c9f74added4cb792182ccfff51bf7_150_150.webp

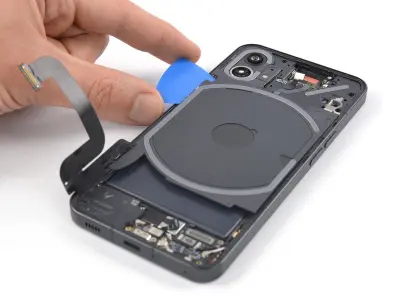

Введите медиатор под нижний левый край модуля катушки.

Проведите вдоль левого края, отделяя клей.

Комментарии (0)
Добавить
Шаг 32
Фото s5666_7426c461fbfd8e08722c3b7ecc4ae71d_300_300.webp
Фото s5666_7426c461fbfd8e08722c3b7ecc4ae71d_150_150.webp
Фото s5666_44f702d321cdc5a9ce12070fd1d829cb_150_150.webp

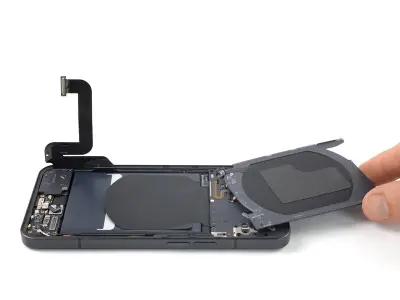

При отгибании модуля катушки избегайте натяжения компонентов и шлейфов.

Аккуратно отогните катушку к верхней кромке телефона, чтобы получить доступ к винтам крышки материнской платы.

Комментарии (0)
Добавить
Шаг 33
Фото s5667_fa492acd5d35440367a592112448c841_300_300.webp
Фото s5667_fa492acd5d35440367a592112448c841_150_150.webp

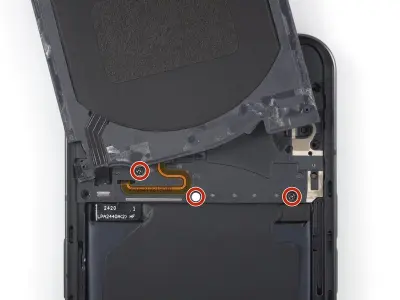

Крестовой отвёрткой (Phillips) выкрутите три винта длиной 4,2 мм, крепящих крышку материнской платы.

Комментарии (0)
Добавить
Шаг 34
Фото s5668_37d86b9e9cd62354dde59f250cbd2944_300_300.webp
Фото s5668_37d86b9e9cd62354dde59f250cbd2944_150_150.webp
Фото s5668_966b99e5ee2412c8d982b80558f4f39f_150_150.webp
Фото s5668_ea8eec5df938c504ebab90d6654edc8d_150_150.webp

Верните модуль катушки в исходное положение.

Не пытайтесь полностью снять крышку камеры и модуль вспышки: их шлейф проходит под крышкой материнской платы и очень хрупкий.

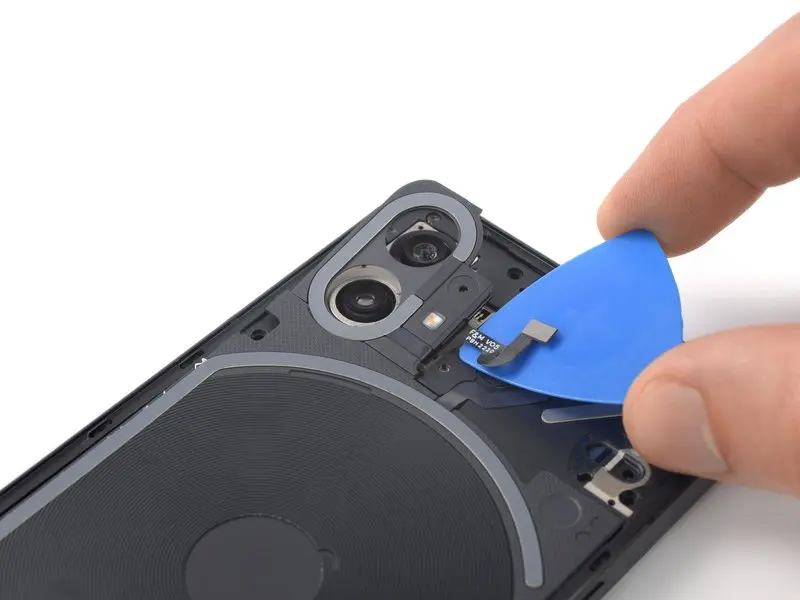

Осторожно заведите медиатор под крышку камер и модуль вспышки, чтобы отделить их от крышки материнской платы.

Комментарии (0)
Добавить
Шаг 35
Фото s5669_b5447a8b67dab73036b9311426145557_300_300.webp
Фото s5669_b5447a8b67dab73036b9311426145557_150_150.webp
Фото s5669_334e66a570541c51eca4c1d3e0642dc7_150_150.webp

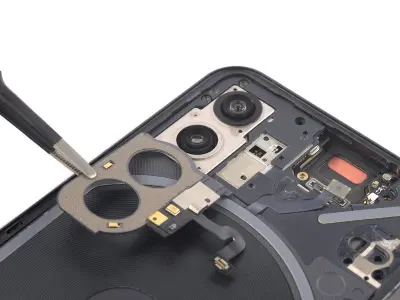

Не натягивайте шлейф крышки камер и модуля вспышки при отгибании.

Аккуратно отогните этот узел пинцетом в сторону батареи.

Комментарии (0)
Добавить
Шаг 36
Фото s5670_6ca808197b51566afa24085e70f3dd2a_300_300.webp
Фото s5670_6ca808197b51566afa24085e70f3dd2a_150_150.webp

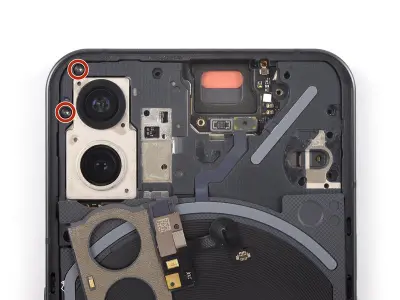

Отвёрткой Torx T5 выкрутите два винта длиной 4,2 мм, крепящих крышку материнской платы.

Верните крышку камер и модуль вспышки в исходное положение.

Комментарии (0)
Добавить
Шаг 37
Фото s5671_f4d76c8481b3cab4649263ba15f85a1a_300_300.webp
Фото s5671_f4d76c8481b3cab4649263ba15f85a1a_150_150.webp
Фото s5671_bc17a4392f2fe9f3024405b09afb618c_150_150.webp
Фото s5671_f6beca0dfeb55c4d5f094e7f26a48dde_150_150.webp

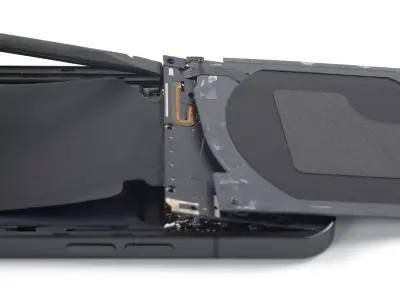

Осторожно отогните модуль катушки к верхней кромке телефона, чтобы получить доступ к нижнему краю крышки материнской платы.

Вставьте плоский конец спуджера под нижний правый край крышки материнской платы.

Подденьте спуджером, освобождая крышку из защёлок.

Повторите поддевание для нижнего левого края крышки.

Комментарии (0)
Добавить
Шаг 38
Фото s5672_76166ea3d0a01d078d6bbef851df0dad_300_300.webp
Фото s5672_76166ea3d0a01d078d6bbef851df0dad_150_150.webp
Фото s5672_eec431cb88fd4f3ff6b2f127ca05b93a_150_150.webp
Фото s5672_8e580d82157c66eabe8ce880339256a9_150_150.webp

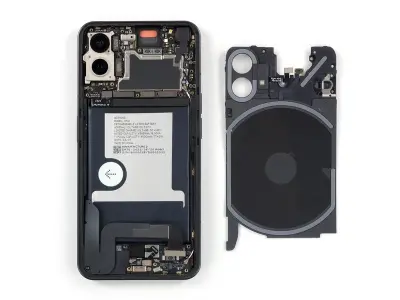

Снимите модуль светодиодов Glyph.

Комментарии (0)
Добавить
Шаг 39
Фото s5673_14106f45407c9839d0a65977518a444f_300_300.webp
Фото s5673_14106f45407c9839d0a65977518a444f_150_150.webp
Фото s5673_146182e5fbefd7902d3a7757f32165b3_150_150.webp

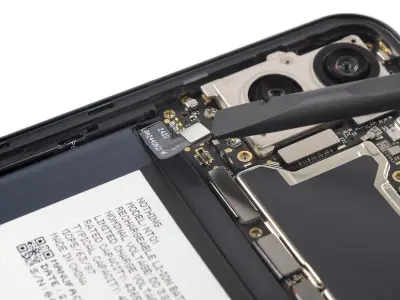

Спуджером отключите шлейф аккумулятора, поддевая коннектор строго вверх из разъёма.

Комментарии (0)
Добавить
Шаг 40
Фото s5674_9b39873abb65bb2b0a019ebb7007da4a_300_300.webp
Фото s5674_9b39873abb65bb2b0a019ebb7007da4a_150_150.webp
Фото s5674_e6bd2cf8abb9c66f41814f0c00d41ab9_150_150.webp
Фото s5674_7d54a0baf4b3bf120c4ab5f59f8c6c80_150_150.webp

Не прокалывайте и не сгибайте аккумулятор инструментом — повреждённая батарея может вытечь или загореться.

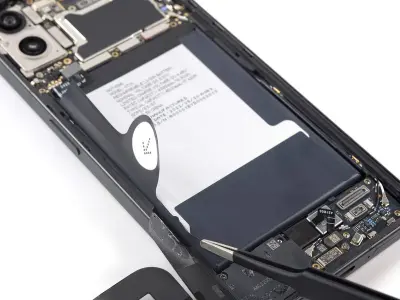

Тупоконечным пинцетом или чистым ногтем подденьте вытяжной язычок со стрелкой на батарее.

Пинцетом удалите оставшиеся кусочки язычка с левого края аккумулятора.

Комментарии (0)
Добавить
Шаг 41
Фото s5675_69834ed4371cb879f9b197e05c01443a_300_300.webp
Фото s5675_69834ed4371cb879f9b197e05c01443a_150_150.webp

Клей под аккумулятором в Nothing Phone (1) очень прочный; предварительное разогревание облегчает извлечение и помогает не повредить проходящие под батареей шлейфы.

Приложите разогретый iOpener к экрану минимум на 2 минуты, чтобы размягчить клей батареи.

Можно использовать фен, термофен или нагревательную плиту, но не перегревайте устройство.

Комментарии (0)
Добавить
Шаг 42
Фото s5676_1f29f1dd597d78477f0670f075964208_300_300.webp
Фото s5676_1f29f1dd597d78477f0670f075964208_150_150.webp
Фото s5676_ac53d90aaaf43f7ec0d476ea0b2b442b_150_150.webp
Фото s5676_423500d9f79108f83b0e59542bc89faa_150_150.webp

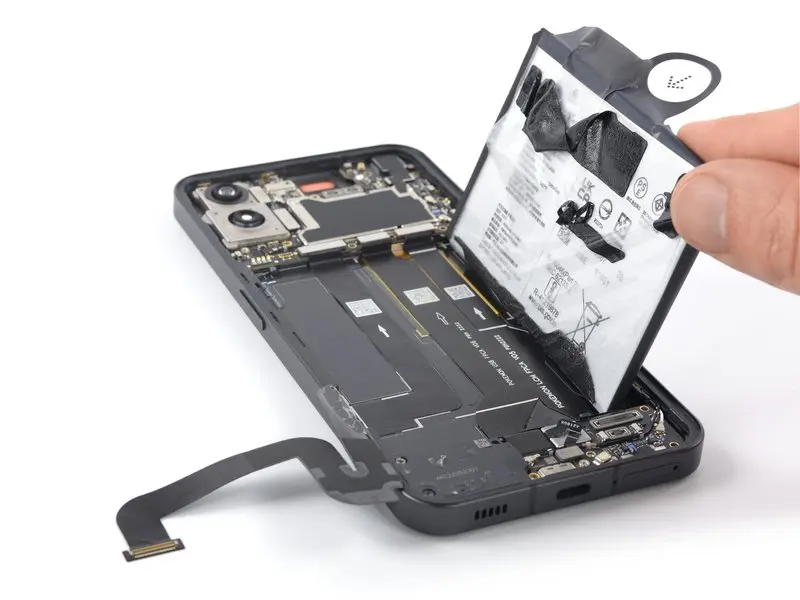

Возьмитесь за вытяжной язычок и потяните, поднимая клейкую полоску: извлеките аккумулятор из посадочного места и поднимите его в вертикальное положение.

Комментарии (0)
Добавить
Шаг 43
Фото s5677_bb54be942179a8b9b974d4e21c923a69_300_300.webp
Фото s5677_bb54be942179a8b9b974d4e21c923a69_150_150.webp

Снимите аккумулятор.

Не устанавливайте повреждённую или деформированную батарею — это потенциально опасно.

Закрепите новый аккумулятор предрезанным клеем или двусторонним скотчем. Чтобы правильно позиционировать, наклеивайте клей в корпус в те места, где он был ранее, а не на саму батарею. Хорошо прижмите аккумулятор.

При обратной сборке временно подключите аккумулятор к материнской плате, чтобы точно совместить его положение, затем снова отключите до окончательной сборки.

По возможности включите устройство и проверьте результат ремонта до окончательной проклейки и герметизации.

Для обратной сборки следуйте этим инструкциям в обратном порядке. При сборке при необходимости наносите новый клей после очистки зон изопропиловым спиртом (>90%).

Для оптимальной работы откалибруйте новый аккумулятор после завершения ремонта.

Сдавайте электронные отходы в сертифицированный пункт переработки (R2 или e-Stewards).

Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.

Комментарии (0)
Добавить
Комментарии
