Замена дисплея на Nothing Phone 1

Илья Медведев
Средне
1-2 часа
img Замена дисплея на Nothing Phone 1

Используйте это руководство, чтобы заменить треснувший или разбитый экран вашего Nothing Phone (1).

Если рамка деформирована, её важно заменить, чтобы новый экран правильно установился и не повредился из-за неравномерного давления.

Если аккумулятор вздулся, примите соответствующие меры предосторожности. Перед разборкой разрядите аккумулятор ниже 25% — это снижает риск опасного теплового события, если батарея будет случайно повреждена во время ремонта.

Примечание: В этом руководстве описана замена только экрана при сохранении оригинальной рамки и материнской платы. Однако некоторые сменные экраны поставляются уже установленными в новую рамку (она же «шасси»), и тогда процедура будет совсем другой. Перед началом убедитесь, что у вас правильная запчасть.

Для повторной установки заднего стекла при сборке понадобится новый клей (адгезив). Телефон будет работать нормально, но, скорее всего, потеряет свой рейтинг IP (Ingress Protection, степень пыле- и влагозащиты).

Шаги 55
Комментарии 0
Шаг 1
Фото s5678_b90b1bd0ff6945eff6301a1be2bf3784_300_300.webp
Фото s5678_b90b1bd0ff6945eff6301a1be2bf3784_150_150.webp

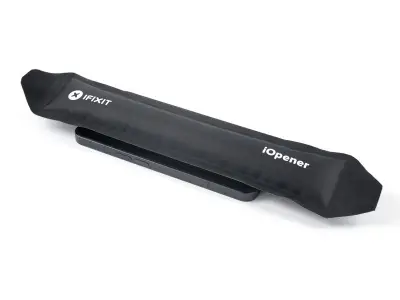

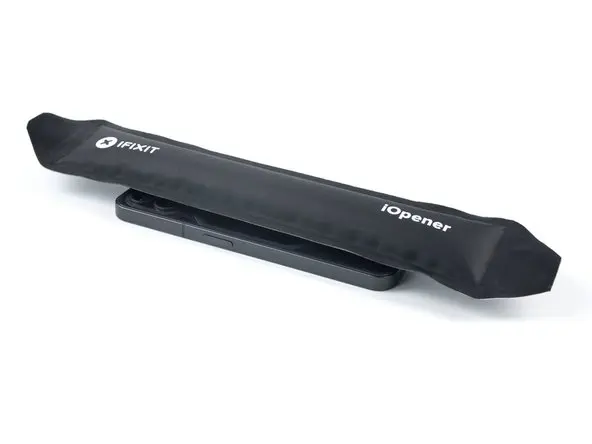

Подготовьте iOpener и приложите его к заднему стеклу минимум на две минуты, чтобы размягчить клей под ним.

Также можно использовать фен, термофен или подогреватель, но не перегрейте телефон — дисплей и внутренняя батарея чувствительны к перегреву.

Запчасти
Комментарии (0)
Добавить
Шаг 2
Фото s5679_884ef652915c616117e6869ac6dc6186_300_300.webp
Фото s5679_884ef652915c616117e6869ac6dc6186_150_150.webp
Фото s5679_7814f561ec69705852801b89265b4799_150_150.webp
Фото s5679_1e646ee44252e5fad5f5c50d6e0c0c6f_150_150.webp

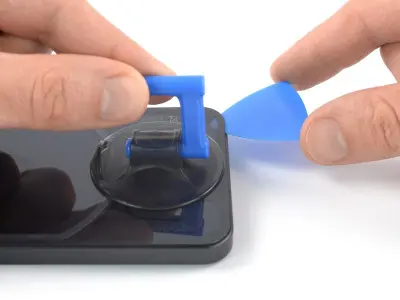

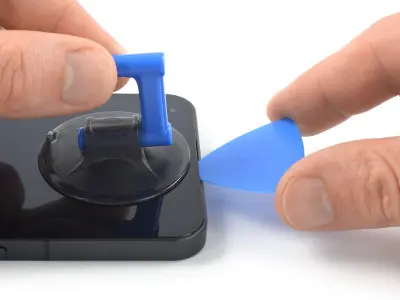

Зафиксируйте присоску у нижней кромки заднего стекла как можно ближе к краю.

Если заднее стекло треснуло, присоска может не держаться. Попробуйте приподнять стекло прочной лентой или приклейте присоску суперклеем и дайте ему схватиться.

Потяните за присоску, чтобы создать небольшой зазор между задней крышкой и рамкой.

Если сложно создать зазор, нагрейте снова, чтобы сильнее размягчить клей. Следуйте инструкции iOpener, чтобы не перегреть.

Вставьте открывающий медиатор (opening pick) в образовавшийся зазор.

Проведите медиатором к нижнему правому углу, разрезая клей.

Оставьте медиатор на месте, чтобы клей не схватился обратно.

Комментарии (0)
Добавить
Шаг 3
Фото s5680_a1c0c5a24374eb189baae6f667075ab6_300_300.webp
Фото s5680_a1c0c5a24374eb189baae6f667075ab6_150_150.webp
Фото s5680_40ef4fbb5b525a0dd2f257731114df97_150_150.webp

Вставьте второй медиатор у нижней кромки телефона.

Проведите им к нижнему левому углу, разрезая клей.

Оставьте оба медиатора на месте, чтобы клей не схватился.

Комментарии (0)
Добавить
Шаг 4
Фото s5681_aff8c9b62e2b0f2cf905d021f518f8c3_300_300.webp
Фото s5681_aff8c9b62e2b0f2cf905d021f518f8c3_150_150.webp
Фото s5681_725f3aa45baf7ac0732e7634a18a5937_150_150.webp
Фото s5681_d3ec8edff38920da68bf0d0a8cb61acc_150_150.webp

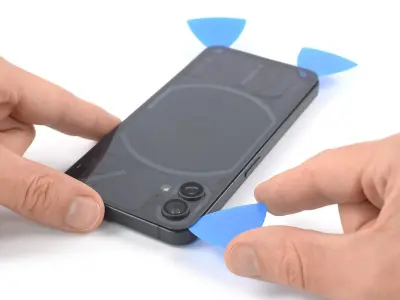

Режьте рядом с модулем Glyph очень мелко — вводите лишь кончик медиатора (~2–3 мм), чтобы не повредить светодиоды.

Если клей снова режется тяжело, он, вероятно, остыл. Прогрейте iOpener’ом 1–2 минуты.

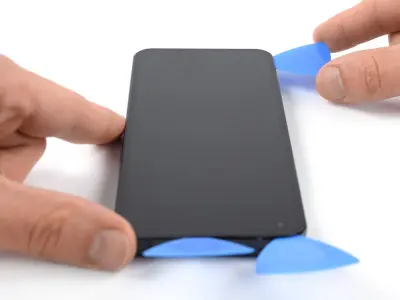

Вставьте третий медиатор в нижний левый угол.

Пройдите им вдоль левого края, разрезая клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не схватился.

Комментарии (0)
Добавить
Шаг 5
Фото s5682_71206e4f1c32d4b8db2aaba4ef3ec07f_300_300.webp
Фото s5682_71206e4f1c32d4b8db2aaba4ef3ec07f_150_150.webp
Фото s5682_1983fc960e5e9e39638b9b34c7977214_150_150.webp

Вставьте четвёртый медиатор под верхний левый угол.

Проведите им вдоль верхней кромки, разрезая клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не схватился.

Комментарии (0)
Добавить
Шаг 6
Фото s5683_83a4e951222e709229fe6988417f865c_300_300.webp
Фото s5683_83a4e951222e709229fe6988417f865c_150_150.webp
Фото s5683_66d4e8d301f0a5748cdca3a8e02f8575_150_150.webp

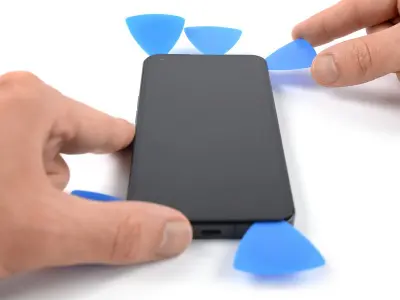

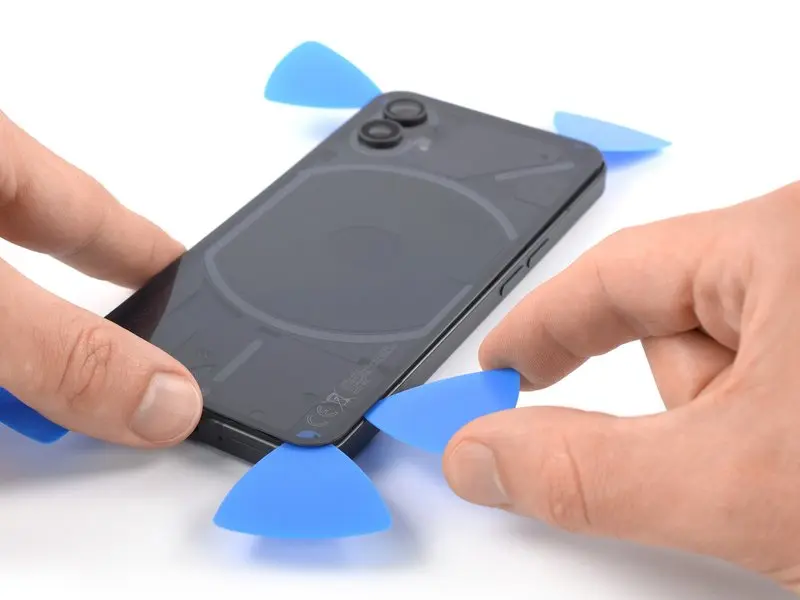

Вставьте пятый медиатор под верхний правый угол.

Проведите им вдоль правого края заднего стекла, разрезая оставшийся клей.

К этому моменту заднее стекло должно отделиться от рамки. Если по краям ещё есть сопротивление, пройдитесь медиатором и отделите остатки клея.

Комментарии (0)
Добавить
Шаг 7
Фото s5684_a68187a537b72de8fcb7ce555e98a371_300_300.webp
Фото s5684_a68187a537b72de8fcb7ce555e98a371_150_150.webp
Фото s5684_2ded1b5288029152b9193dc6962bf719_150_150.webp

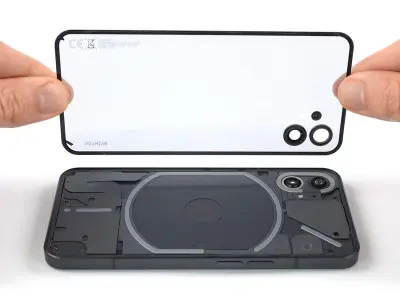

Снимите заднее стекло.

При необходимости нанесите новый клей после очистки соответствующих зон изопропиловым спиртом (>90%).

Так как заднее стекло Nothing Phone (1) прозрачное, для очистки перед установкой нового стекла может пригодиться грушевидная воздуходувка.

Зафиксируйте новую заднюю крышку заранее вырезанным клеем или двусторонней клейкой лентой. После установки прижмите телефон сильным, равномерным давлением на несколько минут — подойдёт стопка тяжёлых книг.

Комментарии (0)
Добавить
Шаг 8
Фото s5685_27fddf6b9e83f097bad2e326abaec236_300_300.webp
Фото s5685_27fddf6b9e83f097bad2e326abaec236_150_150.webp
Фото s5685_74762b2af364a7a1a043db7862161e55_150_150.webp
Фото s5685_92c15687548ee900372b66db68bcc308_150_150.webp

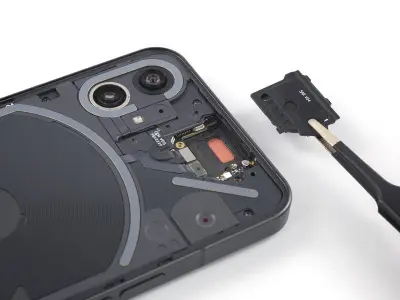

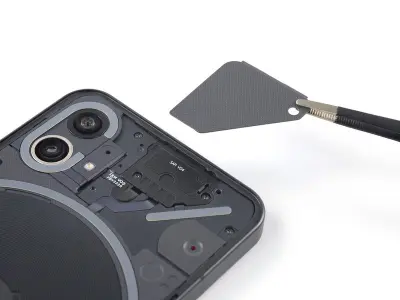

Пластиковая крышка разговорного динамика держится на лёгком клее. Если её трудно снять, прогрейте iOpener’ом 1–2 минуты.

Подденьте пластиковую серую крышку у верхней кромки телефона медиатором.

Аккуратно поднимите крышку медиатором.

Снимите пластиковую крышку.

Комментарии (0)
Добавить
Шаг 9
Фото s5686_ddda215a65acae6f3148dde6ae0f3785_300_300.webp
Фото s5686_ddda215a65acae6f3148dde6ae0f3785_150_150.webp

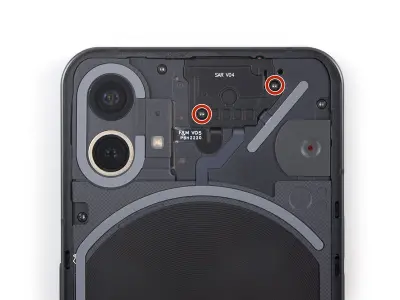

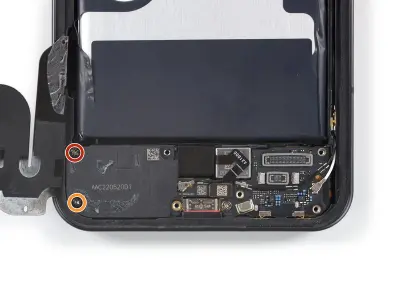

Используйте отвёртку Torx T5, чтобы выкрутить два винта длиной 4,2 мм, удерживающих разговорный динамик.

Запчасти
Комментарии (0)
Добавить
Шаг 11
Фото s5688_7d55cdbc7265b5e47bf9e69f224dd8a5_300_300.webp
Фото s5688_7d55cdbc7265b5e47bf9e69f224dd8a5_150_150.webp
Фото s5688_de312014ce3d70cb7aa1e9412be9c05c_150_150.webp
Фото s5688_502e643ca91288b983a529df7e1580d0_150_150.webp

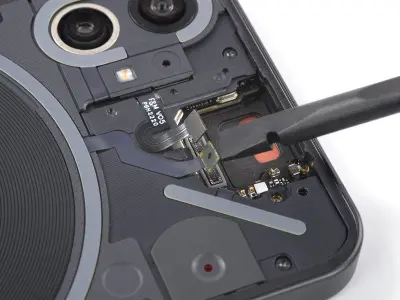

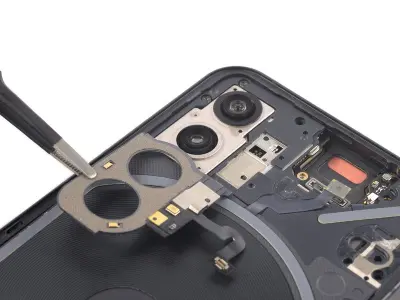

Лопаткой отсоедините шлейф сборки вспышки, поддевая коннектор строго вверх из разъёма.

Лопаткой отсоедините шлейф светодиодного модуля Glyph, поддевая коннектор строго вверх.

Комментарии (0)
Добавить
Шаг 12
Фото s5689_7bb79eff60fc1e7571bb9e8dee1a0a77_300_300.webp
Фото s5689_7bb79eff60fc1e7571bb9e8dee1a0a77_150_150.webp
Фото s5689_6b05775248a7eb02442012d8bd6693c8_150_150.webp
Фото s5689_d92f9fbfc7ba95eeb711c379933ab64e_150_150.webp

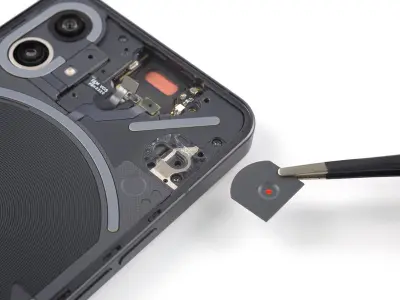

Подденьте медиатором крышку индикатора записи в правом верхнем углу экрана.

Поднимите пластиковую крышку медиатором.

Пинцетом или пальцами снимите крышку индикатора записи.

Комментарии (0)
Добавить
Шаг 13
Фото s5690_7d2e1b36f40e3eefe018f5297d256630_300_300.webp
Фото s5690_7d2e1b36f40e3eefe018f5297d256630_150_150.webp

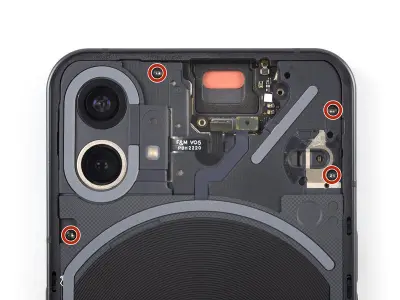

Отвёрткой Torx T5 выкрутите четыре винта длиной 4,2 мм, удерживающих крышку материнской платы.

Комментарии (0)
Добавить
Шаг 14
Фото s5691_adc76e0be8738f155ee7f8dcd7000a5d_300_300.webp
Фото s5691_adc76e0be8738f155ee7f8dcd7000a5d_150_150.webp

Отвёрткой Torx T5 выкрутите четыре винта длиной 4,2 мм, удерживающих крышку дочерней платы.

Комментарии (0)
Добавить
Шаг 15
Фото s5692_62bdf53a57f9122f1f6011c347431d8e_300_300.webp
Фото s5692_62bdf53a57f9122f1f6011c347431d8e_150_150.webp
Фото s5692_28011e098f76d22964b1d4b3e75fd525_150_150.webp
Фото s5692_6db0a27092bd1b7d51a3a63275477a0c_150_150.webp

Будьте очень осторожны при работе с нижним модулем светодиодов. Под всей его поверхностью проходит кабель, который легко повредить.

Нижний модуль светодиодов держится на небольших участках клея.

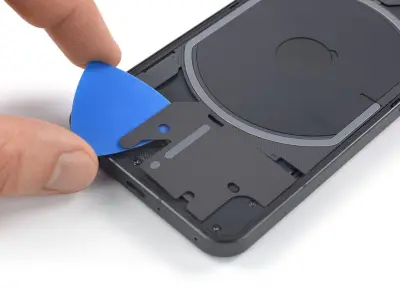

Аккуратно проведите медиатором под правым, нижним и левым краями модуля, отделяя его от крышки дочерней платы.

Не заводите медиатор глубже, чем показано на фото, иначе есть риск повредить кабель светодиодов.

Комментарии (0)
Добавить
Шаг 16
Фото s5693_28f2435d0f5918a21552783f89e4c6a5_300_300.webp
Фото s5693_28f2435d0f5918a21552783f89e4c6a5_150_150.webp
Фото s5693_f77e2066bc43e7211d85f7d70026d6c0_150_150.webp

Модуль всё ещё удерживается небольшим кусочком клея между витками кабеля. Не тяните и не рвите кабель при откидывании модуля.

Тупоконечным пинцетом аккуратно откиньте нижний модуль светодиодов, чтобы получить доступ к его коннектору.

Комментарии (0)
Добавить
Шаг 17
Фото s5694_8e75921f709ce10beac6f9a636bc0103_300_300.webp
Фото s5694_8e75921f709ce10beac6f9a636bc0103_150_150.webp
Фото s5694_873d3c1fa36cff15a1e080ccede5b5cf_150_150.webp
Фото s5694_db54378dedeaf18958ce802b88f4bfcf_150_150.webp

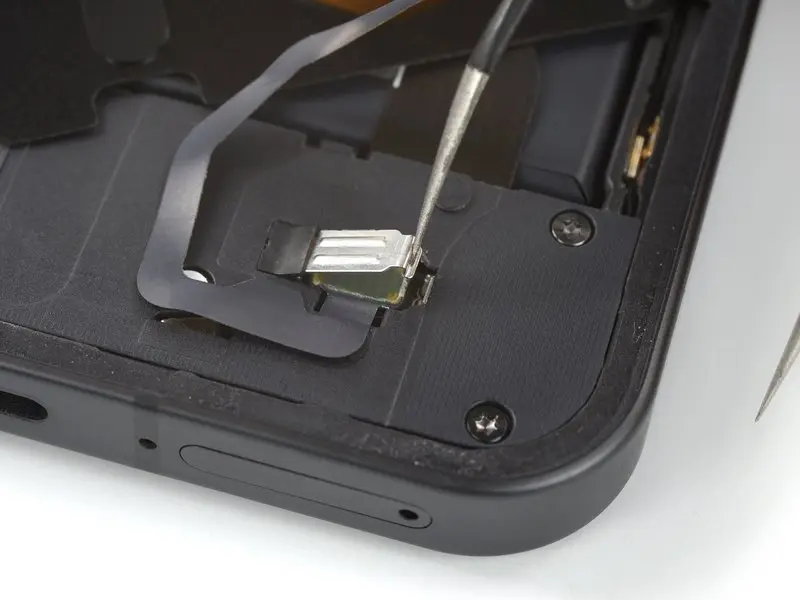

Скоба коннектора светодиодов сидит очень плотно и может требовать усилия.

Вставьте одну «ножку» пинцета в щель справа от скобы.

Толкните пинцет к левому краю телефона, чтобы освободить фиксирующую крышку скобы.

Если сложно, потяните чёрную резиновую деталь влево, чтобы дать скобе больше места.

Поднимите скобу пинцетом, чтобы получить доступ к коннектору.

Комментарии (0)
Добавить
Шаг 18
Фото s5695_cb7c6fe045fa3128f39394a81a6e5e23_300_300.webp
Фото s5695_cb7c6fe045fa3128f39394a81a6e5e23_150_150.webp
Фото s5695_fb9673f34b369a6fd521d59d44831ebc_150_150.webp

Лопаткой отсоедините кабель светодиодов, поддевая коннектор строго вверх из разъёма.

Комментарии (0)
Добавить
Шаг 19
Фото s5696_424ba30898de2bf92a4c1cf1f4c70033_300_300.webp
Фото s5696_424ba30898de2bf92a4c1cf1f4c70033_150_150.webp
Фото s5696_068cfe8db82c1e1db3d9f55bee129962_150_150.webp

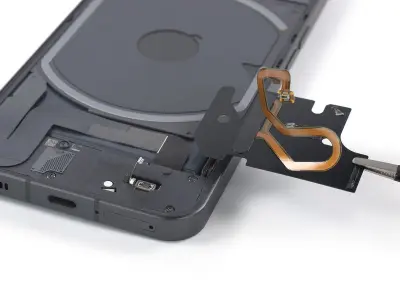

Пинцетом или пальцами снимите нижний модуль светодиодов.

Комментарии (0)
Добавить
Шаг 20
Фото s5697_e7cf78e56819d72290914c943e25a2a6_300_300.webp
Фото s5697_e7cf78e56819d72290914c943e25a2a6_150_150.webp

Отвёрткой Torx T5 выкрутите пять винтов длиной 4,2 мм, удерживающих крышку дочерней платы.

Комментарии (0)
Добавить
Шаг 21
Фото s5698_b5d3b38800eac7db731f4fbfd50a7bdb_300_300.webp
Фото s5698_b5d3b38800eac7db731f4fbfd50a7bdb_150_150.webp
Фото s5698_ee1493ee946b2ccf78138d6afc9d5168_150_150.webp

Серая пластиковая накладка поверх крышки дочерней платы держится на лёгком клее.

Аккуратно отделите её пинцетом и снимите.

Комментарии (0)
Добавить
Шаг 22
Фото s5699_02909264e4ed9434b96a358ed88cbc7b_300_300.webp
Фото s5699_02909264e4ed9434b96a358ed88cbc7b_150_150.webp

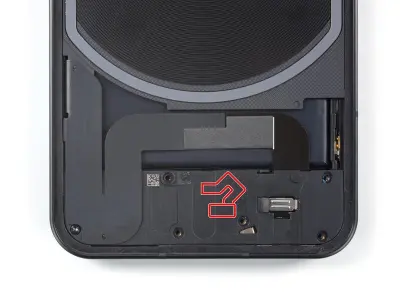

При поддевании крышки дочерней платы в следующем шаге действуйте очень осторожно: не прикладывайте чрезмерное усилие и не вводите инструмент слишком глубоко — под крышкой проходит шлейф сканера отпечатка, его легко порвать.

Комментарии (0)
Добавить
Шаг 23
Фото s5700_caf7525cbd5975eb02400cbaac39de0d_300_300.webp
Фото s5700_caf7525cbd5975eb02400cbaac39de0d_150_150.webp
Фото s5700_ec6d8a6dca62c69fccae1ee402a68e0f_150_150.webp

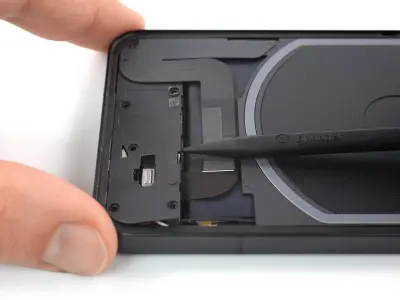

Введите острый конец лопатки под верхнюю кромку крышки дочерней платы прямо над чёрным резиновым демпфером, фиксирующим скобу коннектора светодиодов.

Подденьте лопаткой, чтобы освободить крышку из защёлок.

Комментарии (0)
Добавить
Шаг 24
Фото s5701_b49b277f2cfd9f67be9024a0ca0a125a_300_300.webp
Фото s5701_b49b277f2cfd9f67be9024a0ca0a125a_150_150.webp
Фото s5701_67c6c885b7c41e332cb5375d8902fe3c_150_150.webp

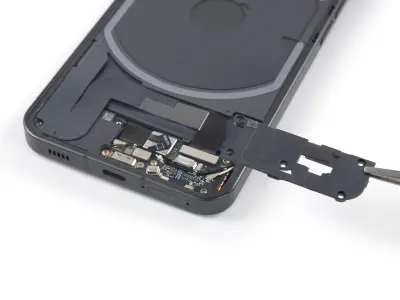

Пинцетом или пальцами снимите крышку дочерней платы.

Комментарии (0)
Добавить
Шаг 25
Фото s5702_b46f4bc7fc01e2d68f1d8fb1c0c01bd6_300_300.webp
Фото s5702_b46f4bc7fc01e2d68f1d8fb1c0c01bd6_150_150.webp
Фото s5702_72ebc8503b8520a52156477b2f2562bc_150_150.webp

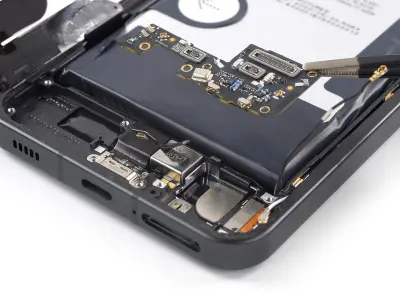

Пинцетом снимите чёрный резиновый демпфер, удерживающий скобу коннектора светодиодов.

Комментарии (0)
Добавить
Шаг 26
Фото s5703_b4acb429f4e6bd3e090dbe24d46a611f_300_300.webp
Фото s5703_b4acb429f4e6bd3e090dbe24d46a611f_150_150.webp
Фото s5703_b73d0557108eb009e71a2a6b81e63893_150_150.webp

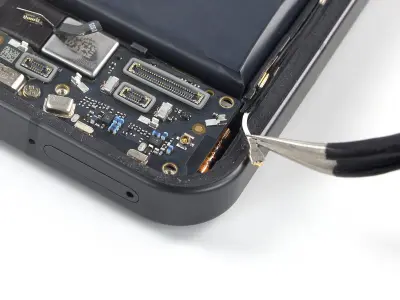

Пинцетом снимите саму скобу коннектора светодиодов.

Комментарии (0)
Добавить
Шаг 27
Фото s5704_0bb1c2e687b5c9bf1f5b869e9644c828_300_300.webp
Фото s5704_0bb1c2e687b5c9bf1f5b869e9644c828_150_150.webp
Фото s5704_34f5d47b12cec1698452c78f5d5dbfd9_150_150.webp

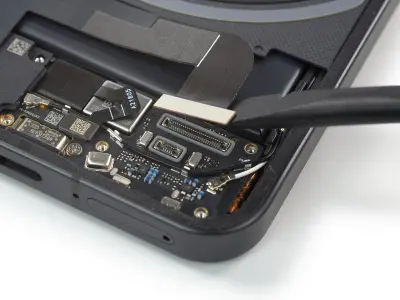

Лопаткой отсоедините межсоединительный шлейф, поддевая коннектор строго вверх из разъёма.

Комментарии (0)
Добавить
Шаг 28
Фото s5705_6bd4bdc52306ccf5109c6440ab746c7f_300_300.webp
Фото s5705_6bd4bdc52306ccf5109c6440ab746c7f_150_150.webp
Фото s5705_3b78e9537fd8a132c95150d4c6191d47_150_150.webp
Фото s5705_92cf0273e41150be6e12864b84a8edfe_150_150.webp

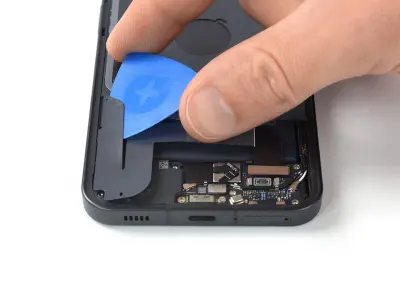

Межсоединительный шлейф слегка приклеен.

Аккуратно проведите медиатором под шлейфом, отделяя его от узла катушки беспроводной зарядки и динамика громкой связи.

Комментарии (0)
Добавить
Шаг 29
Фото s5706_d1175c360e8af1138edb9139a26aa9ec_300_300.webp
Фото s5706_d1175c360e8af1138edb9139a26aa9ec_150_150.webp
Фото s5706_876de294968f6a0747f43543076a9938_150_150.webp

На следующем шаге не перегибайте шлейф — только мягко сгибайте, чтобы не повредить.

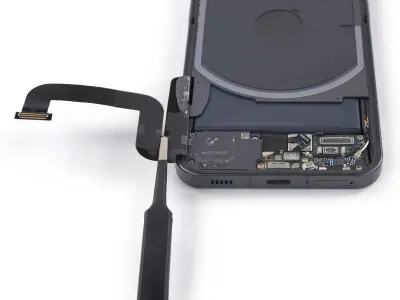

Пинцетом сложите шлейф влево, словно открываете обложку книги.

Комментарии (0)
Добавить
Шаг 30
Фото s5707_8da50e8845f1088d03285fde88be5801_300_300.webp
Фото s5707_8da50e8845f1088d03285fde88be5801_150_150.webp
Фото s5707_e948403642e4ef77213b93eab4b54134_150_150.webp

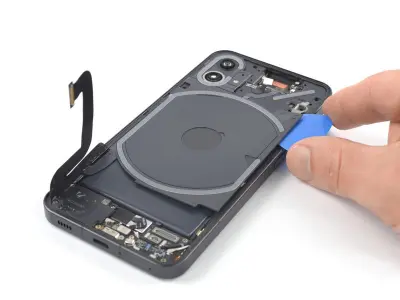

Узел катушки беспроводной зарядки держится на лёгком клее.

Введите медиатор под нижний правый край узла.

Проведите им вдоль правого края, отделяя клей.

Комментарии (0)
Добавить
Шаг 31
Фото s5708_39b20d20a94ae547be8a3734617a6f2d_300_300.webp
Фото s5708_39b20d20a94ae547be8a3734617a6f2d_150_150.webp
Фото s5708_e3fcd1f02d87f5d29d002d4f84073b5e_150_150.webp

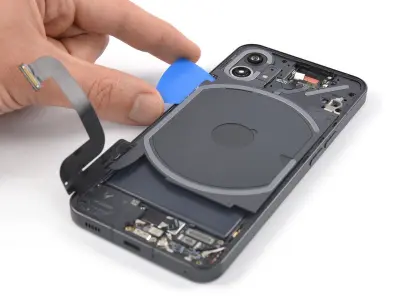

Введите медиатор под нижний левый край узла катушки.

Проведите вдоль левого края, отделяя клей.

Комментарии (0)
Добавить
Шаг 32
Фото s5709_b80dd83e3954e1c753e372156e19f90f_300_300.webp
Фото s5709_b80dd83e3954e1c753e372156e19f90f_150_150.webp
Фото s5709_bf7fae8ea94f8536a7bfc74818e04284_150_150.webp

При откидывании узла катушки избегайте натяжения компонентов и шлейфов.

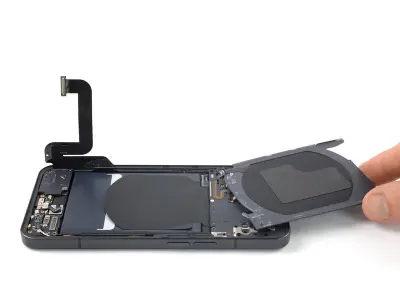

Аккуратно откиньте катушку к верхней кромке телефона, чтобы открыть доступ к винтам крышки материнской платы.

Комментарии (0)
Добавить
Шаг 33
Фото s5710_bb208d69598c475883a72754d1cd387d_300_300.webp
Фото s5710_bb208d69598c475883a72754d1cd387d_150_150.webp

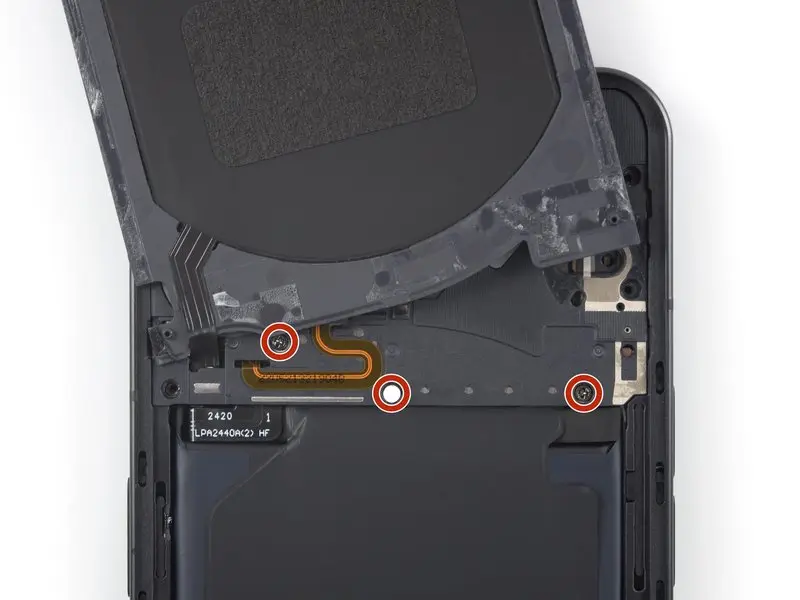

Отвёрткой Phillips выкрутите три винта длиной 4,2 мм, удерживающих крышку материнской платы.

Комментарии (0)
Добавить
Шаг 34
Фото s5711_72ea6c79c7e82d4ba56f05f34f2bc18e_300_300.webp
Фото s5711_72ea6c79c7e82d4ba56f05f34f2bc18e_150_150.webp
Фото s5711_818a0892c5e16dd62174ef66ad6defbe_150_150.webp
Фото s5711_1e9d9ba8d44e240958d1eda4ab96f612_150_150.webp

Верните катушку на место.

Не пытайтесь полностью снять крышку камер и сборку вспышки — их шлейф проходит под крышкой материнской платы и очень хрупок.

Осторожно подведите медиатор под крышку камер и сборку вспышки, чтобы отделить её от крышки материнской платы.

Комментарии (0)
Добавить
Шаг 35
Фото s5712_4c146a2315d1fd17f3abb9c14cc4892e_300_300.webp
Фото s5712_4c146a2315d1fd17f3abb9c14cc4892e_150_150.webp
Фото s5712_412916b0e55b9ffa282d3bc430f2a8d9_150_150.webp

Не перегибайте шлейф крышки камер и сборки вспышки при откидывании.

Пинцетом аккуратно откиньте эту сборку в сторону аккумулятора.

Комментарии (0)
Добавить
Шаг 36
Фото s5713_bde7c11cad4c62aec1a2cdb17965a7f1_300_300.webp
Фото s5713_bde7c11cad4c62aec1a2cdb17965a7f1_150_150.webp

Отвёрткой Torx T5 выкрутите два винта длиной 4,2 мм, удерживающих крышку материнской платы.

Верните крышку камер и сборку вспышки в исходное положение.

Комментарии (0)
Добавить
Шаг 37
Фото s5714_940e3d66003b5147a450ab0a3ea6aefd_300_300.webp
Фото s5714_940e3d66003b5147a450ab0a3ea6aefd_150_150.webp
Фото s5714_78c5970ba1208d3351f757ef3d3623a5_150_150.webp
Фото s5714_322dc5d56d155d5e3f1fcd0257afb557_150_150.webp

Аккуратно снова откиньте катушку к верхней кромке, чтобы открыть доступ к нижней кромке крышки материнской платы.

Подведите плоский конец лопатки под нижний правый край крышки материнской платы.

Подденьте, чтобы освободить крышку из защёлок.

Повторите поддевание для нижнего левого края крышки.

Комментарии (0)
Добавить
Шаг 38
Фото s5715_3f9425612186c88d687bc3a58ec76e8a_300_300.webp
Фото s5715_3f9425612186c88d687bc3a58ec76e8a_150_150.webp
Фото s5715_471def7cdad824c7950abb016521e956_150_150.webp
Фото s5715_db78d1519ef20d3c235a2603a9598773_150_150.webp

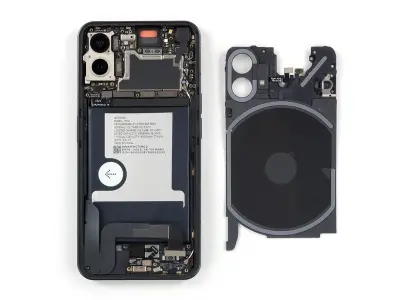

Снимите сборку светодиодного модуля Glyph.

Комментарии (0)
Добавить
Шаг 39
Фото s5716_5530a46e11b450c653536a3969325367_300_300.webp
Фото s5716_5530a46e11b450c653536a3969325367_150_150.webp
Фото s5716_742ed4dce519d4418b532f5f4d44c27a_150_150.webp

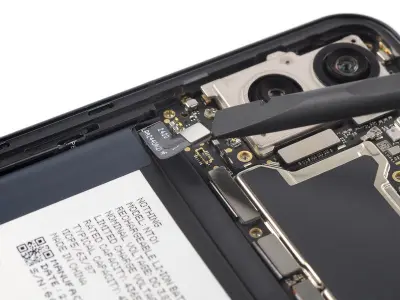

Лопаткой отсоедините аккумуляторный шлейф, поддевая коннектор строго вверх из разъёма.

Комментарии (0)
Добавить
Шаг 40
Фото s5717_17e9146945045362b8ebb9e8920378b4_300_300.webp
Фото s5717_17e9146945045362b8ebb9e8920378b4_150_150.webp

Снимите два винта, удерживающих динамик громкой связи:

  • один винт Phillips длиной 4,2 мм,
  • один винт Torx T5 длиной 4,2 мм.
Комментарии (0)
Добавить
Шаг 41
Фото s5718_8cf95c86155b4c30c0c4b7ec57565965_300_300.webp
Фото s5718_8cf95c86155b4c30c0c4b7ec57565965_150_150.webp
Фото s5718_670c664bd150eb7cf8ac536cb0d0327b_150_150.webp
Фото s5718_e315f9cef5e29d25906a8bb3bab13c52_150_150.webp

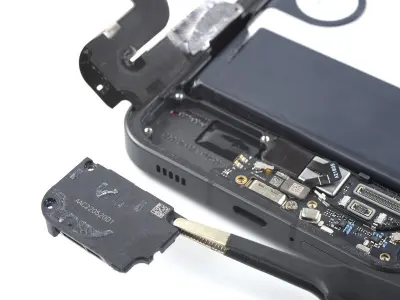

Подведите лопатку под верхнюю кромку динамика.

Подденьте динамик лопаткой.

Пальцами или пинцетом снимите динамик.

Комментарии (0)
Добавить
Шаг 42
Фото s5719_a50fd5a5a247758f616adc9758f96696_300_300.webp
Фото s5719_a50fd5a5a247758f616adc9758f96696_150_150.webp
Фото s5719_c2ece4021adc5b8f3f52c1d29bc1b98f_150_150.webp

Лопаткой отсоедините шлейф сканера отпечатка, поддевая коннектор строго вверх.

Комментарии (0)
Добавить
Шаг 43
Фото s5720_4a1f638862ae2c3ab2180d7db08d6d1f_300_300.webp
Фото s5720_4a1f638862ae2c3ab2180d7db08d6d1f_150_150.webp
Фото s5720_99d917cbba29a9a235ebedc143ba5b7d_150_150.webp
Фото s5720_dde30cfd2565e2f7140a368cba3f1f43_150_150.webp

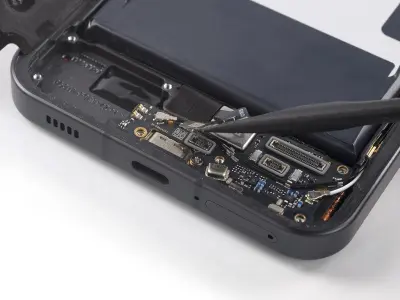

Подведите кончики пинцета под чёрный коаксиальный кабель до упора в металлический коннектор.

Отсоедините чёрный коаксиальный кабель, поддевая его строго вверх из гнезда на дочерней плате.

Осторожно освободите кабель из укладки на плате и отведите в сторону.

Комментарии (0)
Добавить
Шаг 44
Фото s5721_fd89229c0dc07a667606ec9b5fb3199d_300_300.webp
Фото s5721_fd89229c0dc07a667606ec9b5fb3199d_150_150.webp
Фото s5721_4e2e9c0a923817bc19e1e77529bf3d29_150_150.webp
Фото s5721_31555ae146245a041db32ebcf45ac65a_150_150.webp

Аналогично подведите пинцет под белый коаксиальный кабель.

Отсоедините белый коаксиальный кабель, поддевая его строго вверх.

Аккуратно освободите и отведите кабель в сторону.

Комментарии (0)
Добавить
Шаг 45
Фото s5722_e4839783609dba65261b1380b1235607_300_300.webp
Фото s5722_e4839783609dba65261b1380b1235607_150_150.webp
Фото s5722_55cfd554229587c6b2e8dccda86aaddf_150_150.webp
Фото s5722_d9f2ce854fd17fe794b83bf025ee414d_150_150.webp

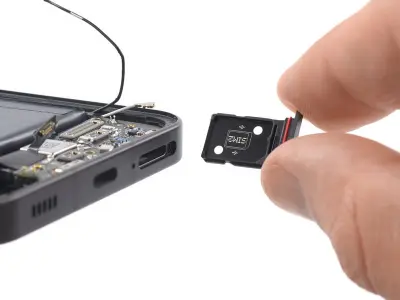

Вставьте инструмент для извлечения SIM (или бит, или разогнутую скрепку) в отверстие лотка на нижней кромке телефона.

Надавите, чтобы извлечь лоток SIM.

Достаньте лоток.

Если вы случайно попали инструментом в отверстие микрофона — не переживайте, скорее всего вы его не повредили.

Комментарии (0)
Добавить
Шаг 46
Фото s5723_d89cd843a16ce763949dd45367c84965_300_300.webp
Фото s5723_d89cd843a16ce763949dd45367c84965_150_150.webp

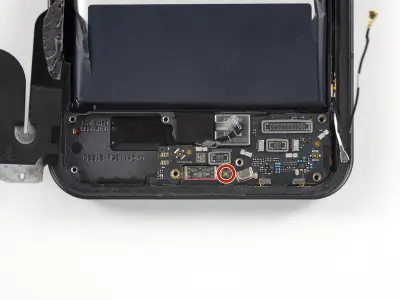

Отвёрткой Phillips выкрутите винт длиной 2,9 мм, фиксирующий дочернюю плату.

Комментарии (0)
Добавить
Шаг 47
Фото s5724_1fa8bd4867ca4bcb5bef582a90cf55b0_300_300.webp
Фото s5724_1fa8bd4867ca4bcb5bef582a90cf55b0_150_150.webp
Фото s5724_1dc26d87398aaf19252fb09e54418c0d_150_150.webp
Фото s5724_eec10ede08df4a83818c78cdeaaed991_150_150.webp

Подведите острый конец лопатки под верхнюю кромку дочерней платы.

Подденьте плату лопаткой.

Пинцетом или пальцами аккуратно снимите дочернюю плату.

Комментарии (0)
Добавить
Шаг 48
Фото s5725_bed29948e9c2d1c5280b2b11334b5766_300_300.webp
Фото s5725_bed29948e9c2d1c5280b2b11334b5766_150_150.webp
Фото s5725_018c67dc122733541875d35e349a8bea_150_150.webp

Лопаткой отсоедините дисплейный шлейф, поддевая коннектор строго вверх из разъёма.

Комментарии (0)
Добавить
Шаг 49
Фото s5726_64958eaf286661eee51af989f7d04a90_300_300.webp
Фото s5726_64958eaf286661eee51af989f7d04a90_150_150.webp

Во время снятия экрана следите, чтобы все шлейфы были подложены под телефон и не торчали, иначе их можно повредить.

Прогрейте экран iOpener’ом, чтобы размягчить клей. Держите не менее 5 минут.

Клей дисплея Nothing Phone (1) очень прочный — скорее всего, придётся многократно разогревать и прикладывать iOpener до начала и в ходе снятия экрана.

Можно использовать фен, термофен или подогреватель, но не перегрейте устройство.

Комментарии (0)
Добавить
Шаг 50
Фото s5727_de4ced9cb95b0e98bdd75a78a4189954_300_300.webp
Фото s5727_de4ced9cb95b0e98bdd75a78a4189954_150_150.webp
Фото s5727_48b5ecc786f11a3baa371dfa443d3c13_150_150.webp

Когда экран будет тёплым на ощупь, установите присоску у верхней кромки как можно ближе к краю.

Если стекло сильно треснуто, наклейте прозрачную упаковочную ленту — это поможет присоске держаться. Либо используйте очень прочную ленту вместо присоски. В крайнем случае можно приклеить присоску суперклеем.

Потяните присоску, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор между средней рамой и экраном справа от выреза разговорного динамика.

Оставьте медиатор на месте, чтобы клей не схватился.

Не пытайтесь вести этот медиатор к верхнему правому углу: на тыльной стороне есть пластиковый штифт, фиксирующий дисплей и блокирующий путь медиатора.

Комментарии (0)
Добавить
Шаг 51
Фото s5728_e52e44f52171c3d290f680f702af0ceb_300_300.webp
Фото s5728_e52e44f52171c3d290f680f702af0ceb_150_150.webp
Фото s5728_5d72c7e5e34fca0d12cac3fd0774211b_150_150.webp

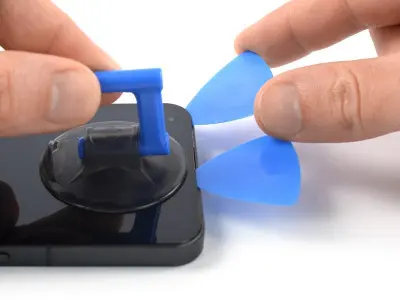

Вставьте второй медиатор слева от выреза разговорного динамика.

Рядом с фронтальной камерой вводите только кончик медиатора (~2–3 мм), чтобы не повредить/не испачкать камеру.

Пройдите медиатором вдоль верхней кромки, разрезая клей.

Оставьте медиатор на месте.

Комментарии (0)
Добавить
Шаг 52
Фото s5729_7b97a088bd49a98241327578a91f2454_300_300.webp
Фото s5729_7b97a088bd49a98241327578a91f2454_150_150.webp
Фото s5729_b317394326d7c03ad13a9e2a033e3d8f_150_150.webp
Фото s5729_748b0f3b9f327dbe84e19248daa71ea2_150_150.webp

Вставьте третий медиатор в верхний левый угол.

Проведите им вдоль левого края, разрезая клей.

Оставьте медиатор в нижнем левом углу.

Комментарии (0)
Добавить
Шаг 53
Фото s5730_6bc30f89c70671ac70778977149e8ab6_300_300.webp
Фото s5730_6bc30f89c70671ac70778977149e8ab6_150_150.webp
Фото s5730_10157acb7caa5d8c929d2b4082434239_150_150.webp

Если клей режется тяжело, он остыл. Прогрейте iOpener’ом или термофеном 1–2 минуты.

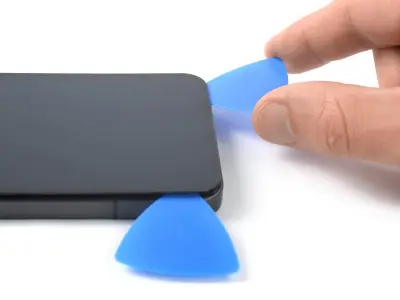

Вставьте четвёртый медиатор под нижний левый угол экрана.

Пройдите вдоль нижней кромки, разрезая клей.

Оставьте медиатор на месте.

Комментарии (0)
Добавить
Шаг 54
Фото s5731_9f7c80297022a7505881a41a542ab0c6_300_300.webp
Фото s5731_9f7c80297022a7505881a41a542ab0c6_150_150.webp
Фото s5731_fe6dd299fdc6a0bd9f716039db92fb49_150_150.webp

Вставьте пятый медиатор в нижний правый угол.

Проведите им вдоль правого края, разрезая оставшийся клей.

Пока не снимайте дисплей полностью — шлейф всё ещё пропущен через рамку.

Комментарии (0)
Добавить
Шаг 55
Фото s5732_3860fad7a45ec66466d2747f2ca048b1_300_300.webp
Фото s5732_3860fad7a45ec66466d2747f2ca048b1_150_150.webp
Фото s5732_bb7641bbb8eb91937c9992625a44af42_150_150.webp
Фото s5732_b6936b48aa44f2edcde513fd9b2348e2_150_150.webp

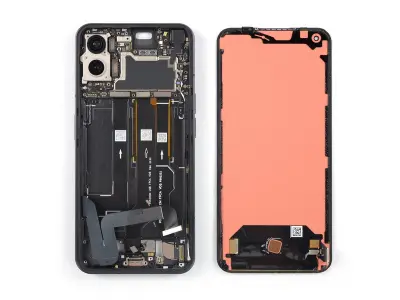

Аккуратно выведите дисплейный шлейф через прорезь в средней раме.

Снимите экран.

Нанесите новый клей там, где это необходимо, предварительно очистив зоны изопропиловым спиртом (>90%).

При сборке следуйте этому руководству, если вы используете заранее вырезанный адгезивный шаблон.

По возможности включите устройство и проверьте ремонт до приклейки и окончательной герметизации.

Сравните новую запчасть с оригиналом — возможно, нужно перенести оставшиеся компоненты или снять защитные подложки клея.

Для обратной сборки следуйте инструкциям в обратном порядке.

Лучший способ закрепить новый экран — наклеить лист кастомно вырезанной двусторонней ленты на тыльную сторону экрана.

Сдавайте электронные отходы в сертифицированный перерабатывающий центр (R2 или e-Stewards).

Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers

Комментарии (0)
Добавить
Комментарии
