Замена дисплея на OnePlus Nord

Выключите ваш телефон.

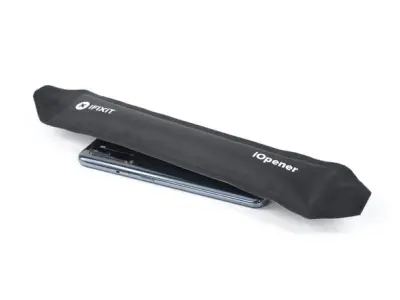

Нагрейте iOpener, чтобы размягчить проклейку под задней крышкой. Приложите iOpener не менее, чем на две минуты. Возможно, вы захотите повторить этот шаг несколько раз в процессе снятия задней крышки.

Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – AMOLED-дисплей и батарея подвержены тепловому повреждению.

Приложите присоску к центру задней крышки как можно ближе к правому краю.

Потяните присоску, чтобы создать зазор между задней крышкой и рамкой.

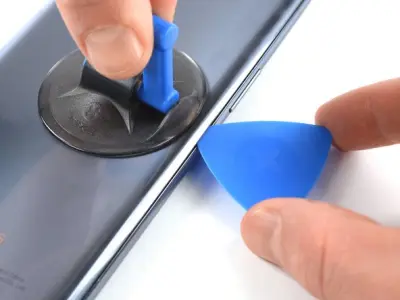

Вставьте в зазор вскрыватель.

Проведите вскрывателем вдоль края к нижнему правому углу.

Оставьте вскрыватель на месте, предотвращая повторное склеивание.

После того как вы вставили вскрыватель, можете снять присоску или продолжать использовать ее для лучшего захвата в ходе демонтажа.

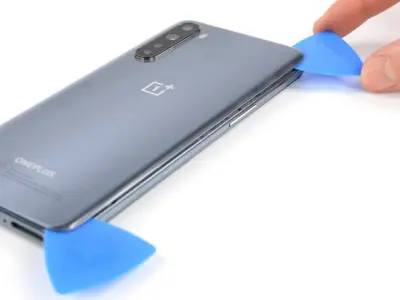

Вставьте второй вскрыватель под нижний правый угол.

Проведите им вдоль правого края к верхнему углу.

Если у вас возникли сложности при отделении проклейки, снова воспользуйтесь iOpener для ее размягчения.

Оставьте вскрыватель на месте, не давая крышке приклеиться.

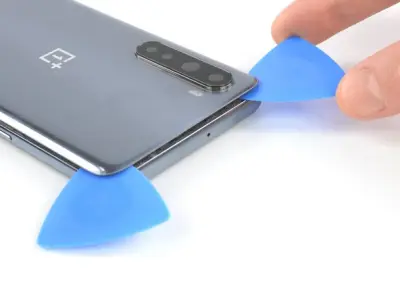

Установите третий вскрыватель под правым верхним углом задней крышки.

Проведите его кончиком вдоль верхнего края телефона до левого верхнего угла, разрезая проклейку.

Оставьте вскрыватель в угу, предотвращая склеивание.

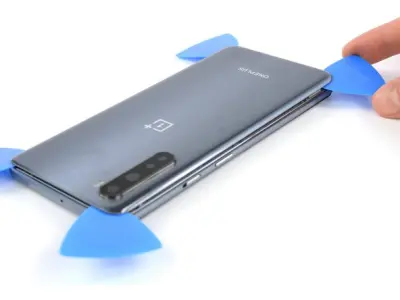

Вставьте четвертый вскрыватель в левый верхний угол.

Проведите им вдоль левого края до нижнего угла, отделяя проклейку.

Оставьте вскрыватель на месте, не давая крышке приклеиться.

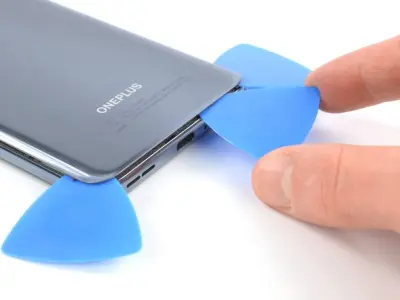

Установите пятый вскрыватель в нижнем левом углу.

Проведите им вдоль нижнего края, отделяя оставшуюся проклейку.

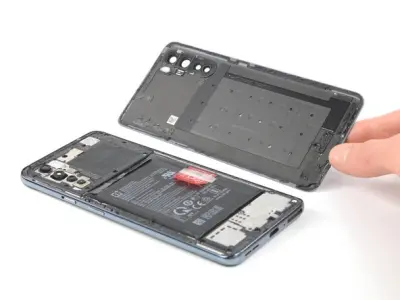

Снимите заднюю крышку.

После установки задней крышки сильно и равномерно надавливайте на телефон в течение нескольких минут, чтобы клей хорошо схватился (можно использовать стопку тяжелых книг).

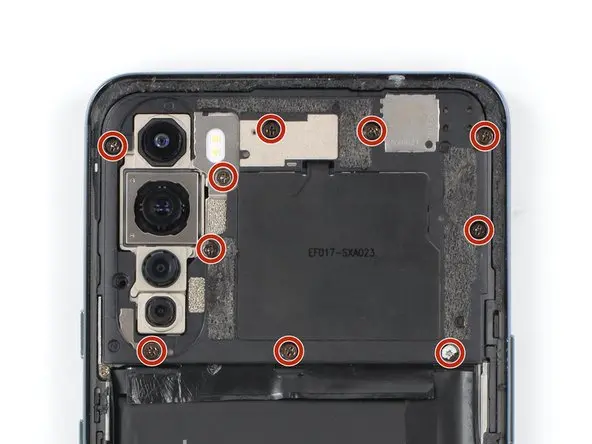

Воспользуйтесь отверткой Phillips #00, чтобы выкрутить десять винтов длиной 3,6 мм, крепящих крышку материнской платы.

Вставьте кончик вскрывателя под крышку материнской платы.

Приподнимите ее вскрывателем и отсоедините пластиковые защелки, которые удерживают крышку на месте.

Снимите крышку материнской платы.

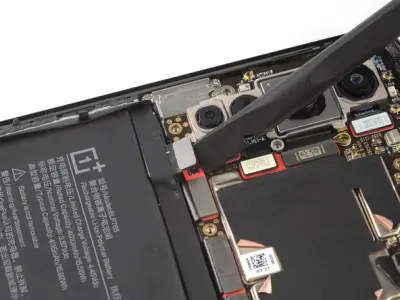

Используя лопатку, отключите аккумулятор, приподняв коннектор от разъема.

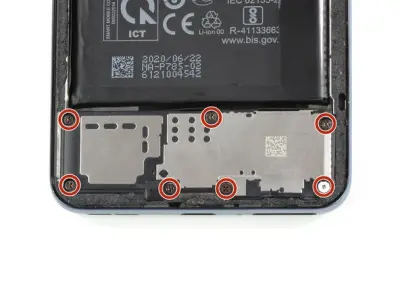

Отверткой Phillips #00 выкрутите семь винтов длиной 3,6 мм.

Вставьте кончик вскрывателя под крышку суб-платы.

Приподнимите ее, отщелкнув крепления, удерживающие крышку на месте.

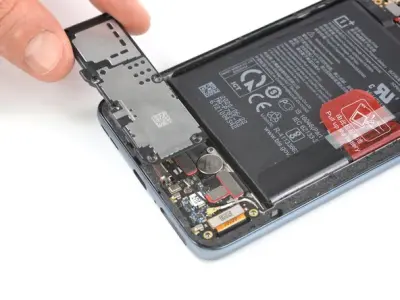

Снимите крышку суб-платы.

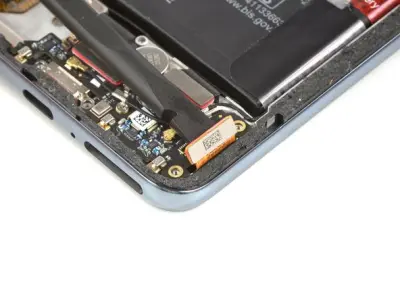

Плоским концом вскрывателя приподнимите и отключите коннектор шлейфа дисплея от разъема на суб-плате.

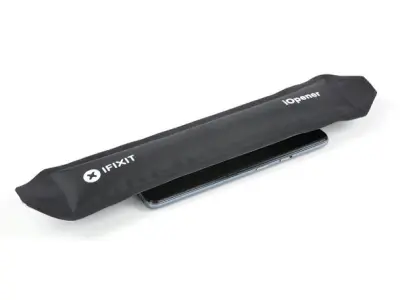

Приложите нагреватель iOpener к дисплею на две минуты.

Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – дисплей и батарея подвержены тепловому повреждению.

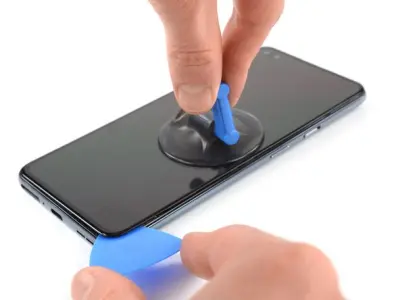

Приложите присоску к правому краю дисплея.

Если дисплей разбит, присоска может не прилипнуть. Попробуйте скрепить ее прочной клейкой лентой или приклейте присоску суперклеем и дождитесь высыхания, чтобы продолжить.

Потяните присоску с постоянным усилием, чтобы создать зазор.

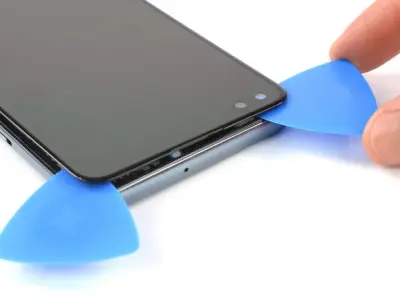

Вставьте кончик вскрывателя в зазор и проведите им к правому нижнему углу.

Оставьте вскрыватель на месте, предотвращая повторное склеивание.

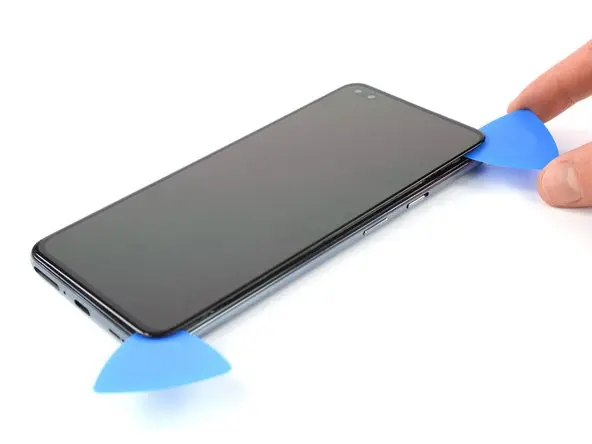

Установите второй вскрыватель в нижний правый угол.

Проведите им вдоль правого края до верхнего угла телефона.

Оставьте оба вскрывателя в углах, не давая проклейке прилипнуть.

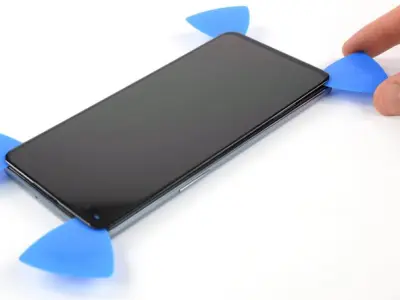

Вставьте третий вскрыватель в правый верхний угол.

Проведите им вдоль верхнего края, отделяя проклейку.

Оставьте вскрыватель в левом верхнем углу, не давая дисплею приклеиться.

Вставьте четвертый вскрыватель под левый верхний угол.

Проведите им вдоль левого края. Разрезая проклейку.

Оставьте вскрыватель в нижнем левом углу, предотвращая склеивание.

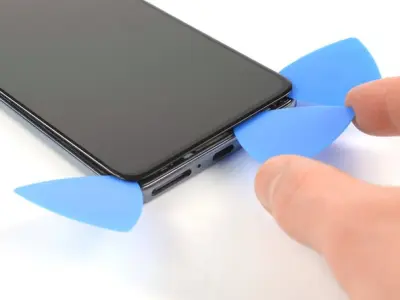

Вставьте пятый вскрыватель под левый нижний угол.

Проведите им вдоль нижнего края, отделяя оставшуюся проклейку.

Пока не пытайтесь снять дисплей. Его шлейф все еще продет в отверстие в рамке.

Осторожно пропустите шлейф дисплея через рамку.

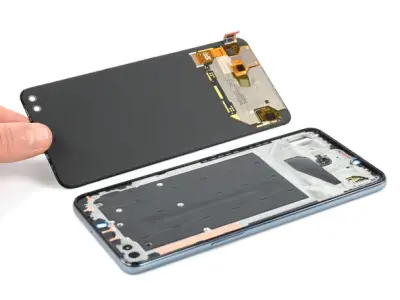

Снимите дисплей.

Заключение

По возможности включите телефон и протестируйте перед окончательным монтажом и сборкой.

Сравните новую запчасть с оригинальной — возможно, перед установкой вам потребуется перенести оставшиеся компоненты или удалить клейкую подложку.

Чтобы собрать устройство, следуйте этой инструкции в обратном порядке. Где необходимо, нанесите новую проклейку, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).

Лучший способ закрепить новый экран – зафиксировать с помощью специальной двухсторонней проклейки для вашей модели телефона.
