Используйте это руководство для заменить заднюю крышку на OnePlus Nord 2 5G.
Вам понадобится новая проклейка для сборки устройства.
Вставьте инструмент для извлечения SIM-карты в маленькое отверстие на лотке SIM-карты, расположенном слева на нижней грани телефона.
Сильно нажмите, чтобы извлечь SIM лоток.

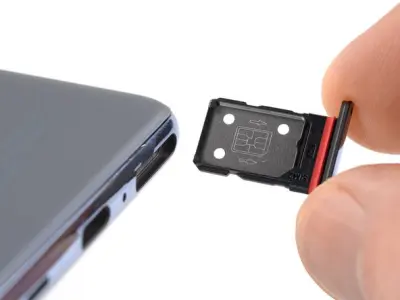

Извлеките лоток SIM из телефона.
При установке SIM-карты убедитесь, что верно расположили ее в лотке.
Тонкая резиновая прокладка вокруг лотка SIM-карты обеспечивает защиту от воды и пыли. Если эта прокладка повреждена или отсутствует, замените ее или весь лоток для SIM-карты, чтобы защитить внутренние компоненты вашего телефона.

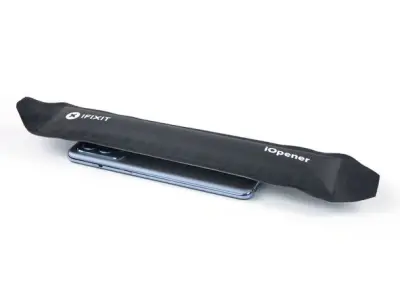

Подготовьте iOpener и приложите его к задней крышке телефона минимум на три минуты, чтобы размягчить проклейку.
Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – дисплей и аккумулятор подвержены тепловому повреждению.
Из-за особенностей поверхности крышки к ней не прилипнет ни одна присоска. Для создания зазора между задней крышкой и рамкой понадобится тонкий разделяющий инструмент.

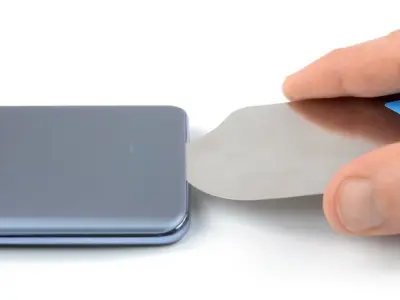

Вставьте iFlex в стык между крышкой и рамкой на нижнем краю телефона, чтобы создать зазор. Это потребует некоторых усилий.
Оставьте iFlex на месте, чтобы предотвратить повторное прилипание проклейки.

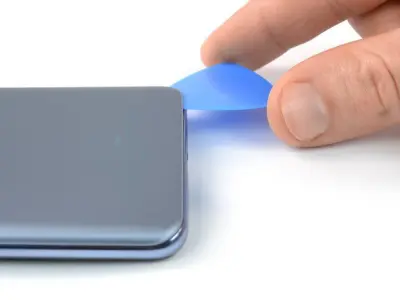

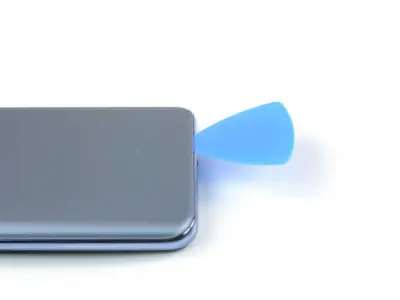

Вставьте вскрыватель в зазор, образованный с помощью iFlex.
Удалите iFlex.
Проведите вскрывателем к нижнему правому углу, чтобы отделить проклейку.
Оставьте вскрыватель на месте, предотвращая повторное склеивание.

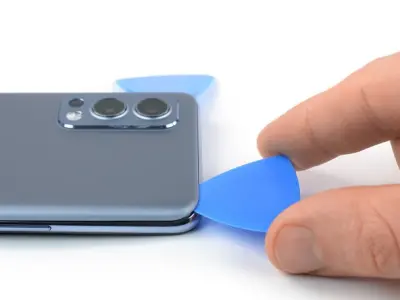

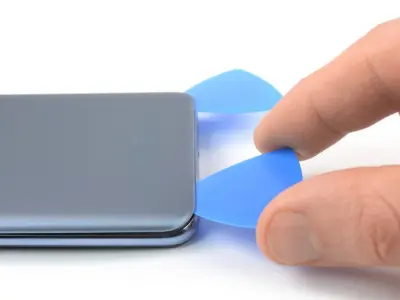

Вставьте второй вскрыватель в нижний правый угол телефона.
Проведите им к нижнему левому углу, отделяя проклейку.
Оставьте вскрыватель на месте, не давая крышке приклеиться.
Если проклейку стало сложно разрезать, вероятно, она остыла. Используйте iOpener для повторного нагрева.
Вставьте третий вскрыватель в нижний левый угол телефона.
Проведите вскрывателем вдоль левого края, чтобы разрезать проклейку.
Оставьте вскрыватель в верхнем левом углу, предотвращая повторное склеивание.
Вставьте четвертый вскрыватель под верхний левый угол задней крышки.
Проведите им вдоль верхнего края, отделяя проклейку.
Оставьте вскрыватель в правом верхнем углу, чтобы не дать крышке приклеиться снова.

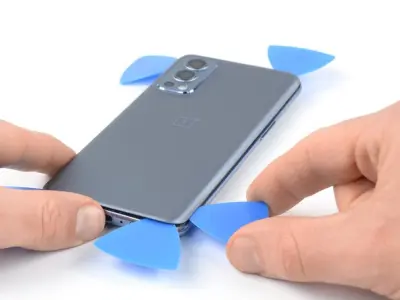

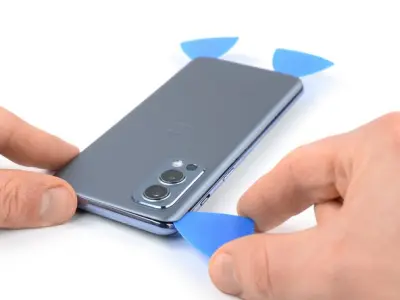

Вставьте пятый вскрыватель под верхний правый угол.
Проведите им вдоль правого края задней крышки, разрезая оставшуюся проклейку.

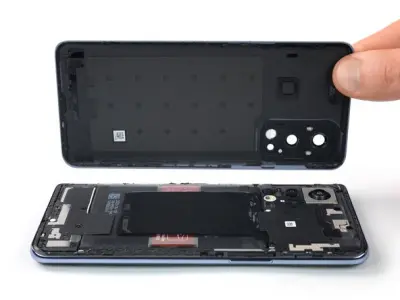

Удалите заднюю крышку.
Закрепите заднюю крышку специальной проклейкой или двусторонней липкой лентой. После установки крышки потребуется постоянное сильное давление в течение нескольких минут, чтобы клей хорошо схватился (подойдет стопка тяжелых книг).

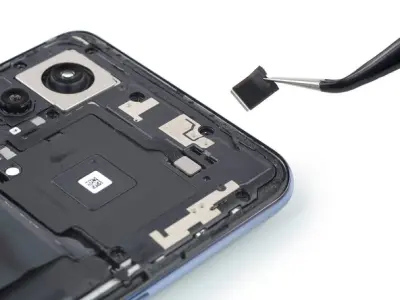

При помощи пинцета удалите металлическую пластину, закрывающую коннектор вспышки.
Острым концом вскрывателя отсоедините шлейф вспышки, приподняв коннектор от разъема.

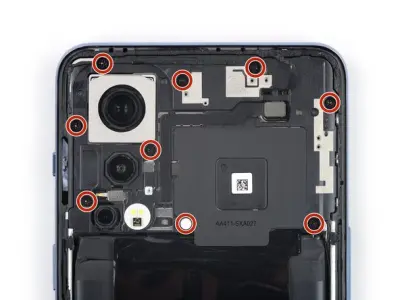

Используя отвертку Phillips, выкрутите девять винтов длиной 3,8 мм, крепящих крышку материнской платы.
Крышка материнской платы удерживается на месте пластиковыми защелками.

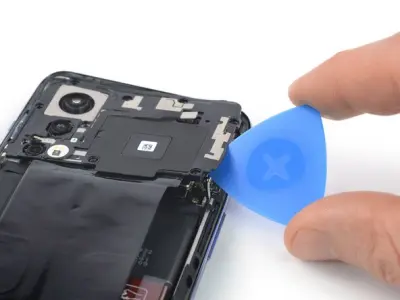

Вставьте вскрыватель под низ правого края крышки материнской платы.
Поверните вскрыватель боком, чтобы отстегнуть пластиковые защелки и приподнять крышку материнской платы.

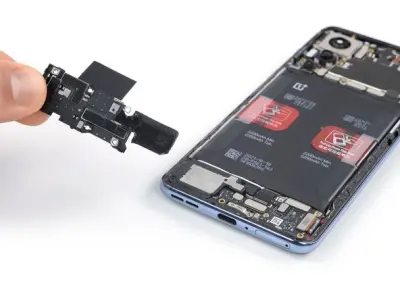

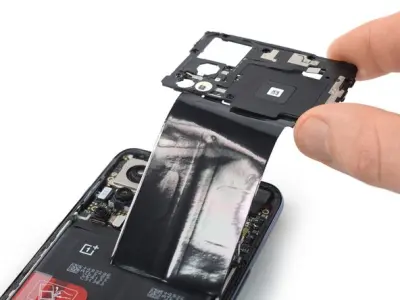

Удалите крышку материнской платы.

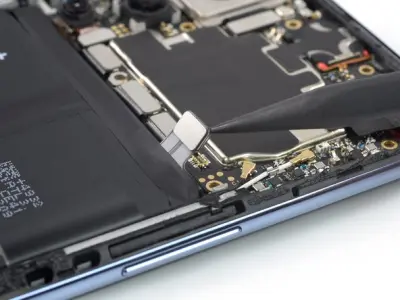

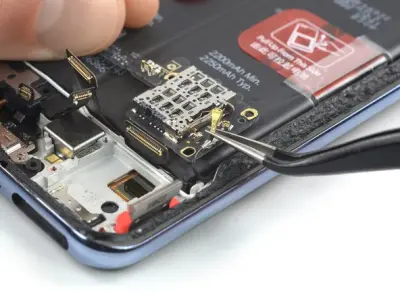

Вскрывателем отсоедините шлейф аккумулятора, приподняв коннектор от разъема.
Для замены аккумулятора необязательно снимать крышку материнской платы. Однако это снизит риск повреждения окружающих компонентов.

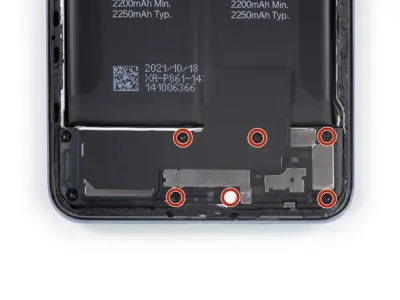

Отверткой Phillips удалите шесть винтов длиной 3,8 мм, крепящих крышку суб-платы.

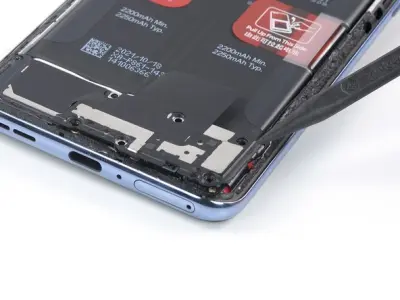

Вставьте острый конец вскрывателя под верх правого края крышки суб-платы.
Приподнимите его вверх, чтобы ослабить крышку суб-платы.
Пока не пытайтесь полностью снять крышку суб-платы. Она все еще приклеена к полифоническому динамику.
Откиньте крышку суб-платы влево, как переднюю обложку книги.
Аккуратно отклейте черный скотч от полифонического динамика.
Удалите крышку суб-платы.

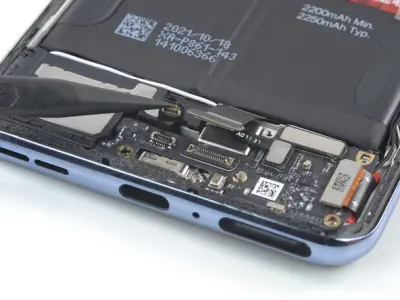

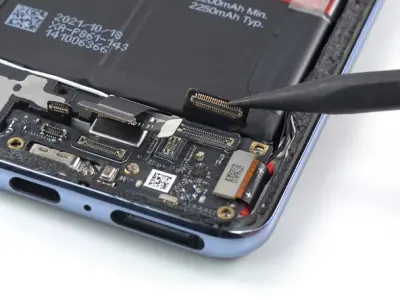

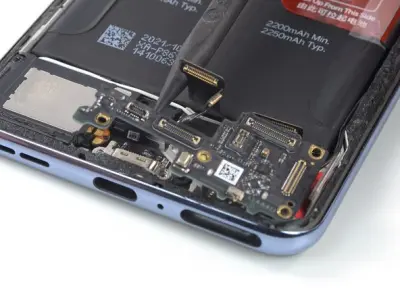

Воспользуйтесь вскрывателем, чтобы отсоединить межплатный шлейф и шлейф платы с антенной, приподняв коннекторы от разъемов.
Вскрывателем отключите шлейф сканера отпечатков пальцев и межплатный шлейф, отсоединив коннекторы от разъемов.
Используя вскрыватель, отсоедините шлейф дисплея, отключив коннектор от разъема.

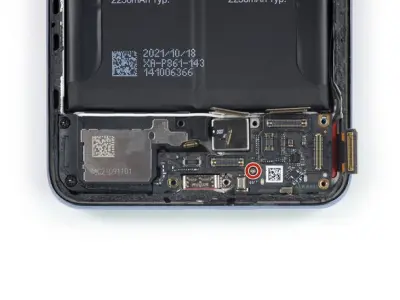

Отверткой Phillips удалите винт длиной 2,8 мм, фиксирующий суб-плату.
Вставьте острый конец вскрывателя под верхний край суб-платы.
Приподнимите его вверх, чтобы освободить суб-плату.
Пока не пытайтесь удалить суб-плату. Антенный кабель все еще подключен к ней снизу.

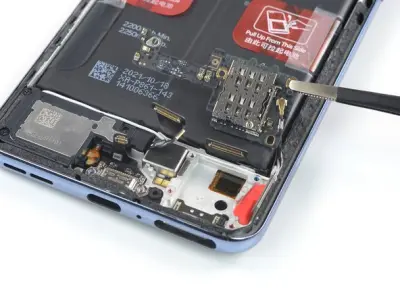

Пинцетом с тупым концом осторожно откиньте суб-плату вверх в направлении аккумулятора.
Просуньте один конец пинцета под черный антенный кабель до тех пор, пока он не будет плотно прилегать к металлическому коннектору.
Отсоедините антенный кабель, приподняв его от суб-платы.

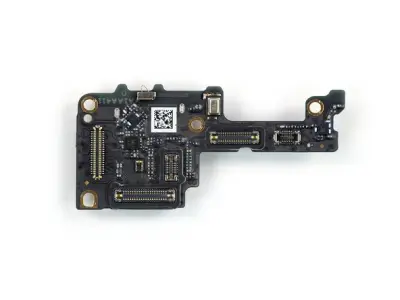

Удалите суб-плату.

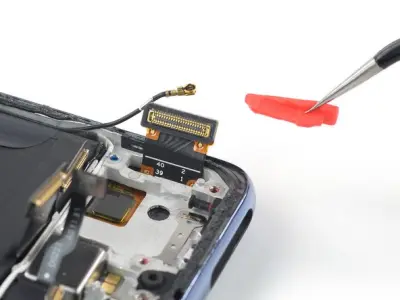

С помощью пинцета снимите красную резиновую прокладку, крепящую шлейф дисплея.

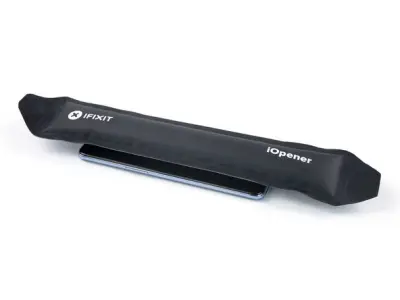

Приложите нагретый iOpener к дисплею на три минуты, чтобы размягчить проклейку под ним.
Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон. Край должен стать горячим наощупь.
Установите присоску на нижнем краю дисплея.
Если дисплей сильно разбит, покройте его слоем прочной липкой ленты, это позволит закрепить присоску. В качестве альтернативы вы можете использовать липкую ленту вместо присоски. Если эти способы не помогают, приклейте присоску к разбитой крышке суперклеем.

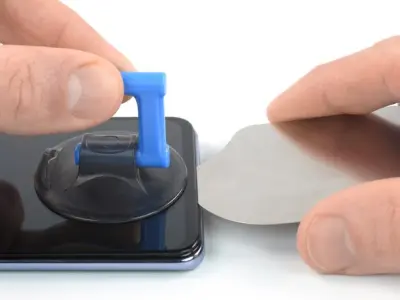

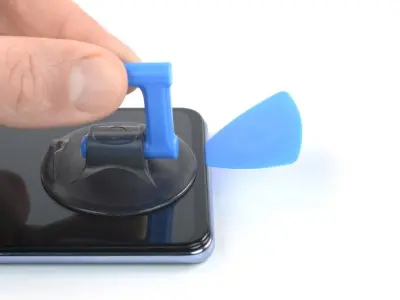

Потяните дисплей вверх с помощью присоски и вставьте iFlex, чтобы образовать небольшой зазор между дисплеем и корпусом.
Сделать это может быть сложнее в зависимости от возраста вашего телефона. Если возникли трудности, дополнительно нагрейте нижний край.
Вставьте вскрыватель в образованный iFlex зазор.
Удалите iFlex.

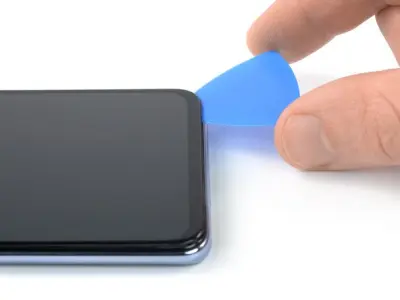

Проведите вскрывателем к нижнему правому углу дисплея, чтобы отделить проклейку.
Оставьте вскрыватель на месте, предотвращая повторное склеивание.

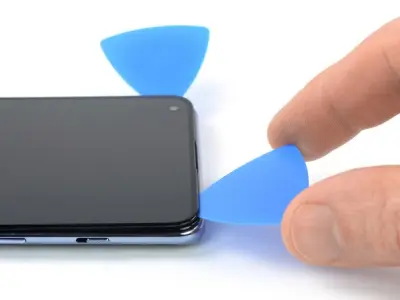

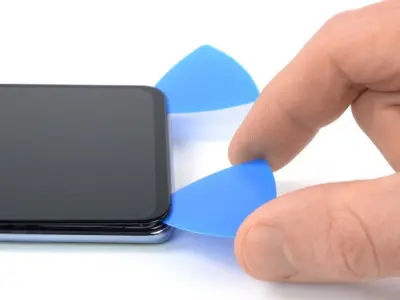

Вставьте второй вскрыватель в нижний правый угол и проведите им к левому углу дисплея, отделяя проклейку.
Оставьте вскрыватель на месте, не давая дисплею приклеиться.
Вставьте третий вскрыватель под нижний левый угол дисплея.
Проведите им вдоль левого края, разрезая проклейку.
Когда будете работать рядом с фронтальной камерой, вставляйте вскрыватель не глубже 2,5 мм, чтобы избежать ее повреждения.
Оставьте вскрыватель в левом верхнем углу, предотвращая склеивание.
Если проклейку стало сложно разрезать, вероятно, она остыла. Используйте iOpener или тепловую пушку в течение 1-2 минут для дополнительного нагрева.
Вставьте четвертый вскрыватель в левый верхний угол дисплея.
Проведите им вдоль верхнего края телефона, отделяя проклейку.
Оставьте вскрыватель в правом верхнем углу, не давая дисплею приклеиться.

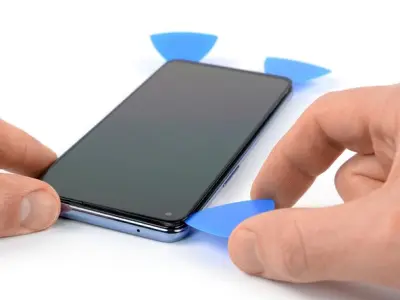

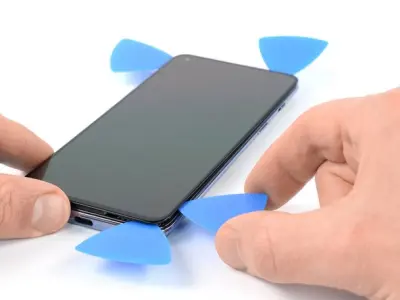

Вставьте пятый вскрыватель и проведите им вдоль правого края телефона, разрезая оставшуюся проклейку.
Пока не пытайтесь снять дисплей, его шлейф все еще продет через среднюю часть.

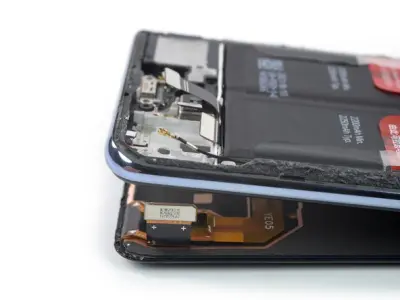

Осторожно пропустите шлейф дисплея через отверстие в средней части, приподняв низ телефона.

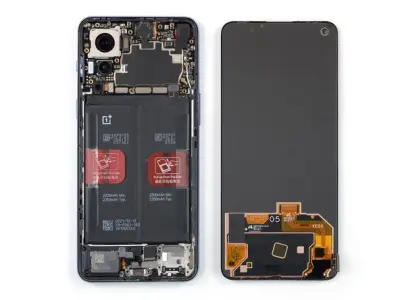

Удалите дисплей.
Сравните вашу новую запчасть с оригинальной - вам может потребоваться перенести оставшиеся компоненты или удалить клейкую подложку с новой детали перед установкой.
Чтобы собрать устройство, следуйте этой инструкции в обратном порядке.
Где необходимо, нанесите новую проклейку, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).
