Разрядите аккумулятор телефона до уровня ниже 25% перед началом ремонта. Заряженная литий-ионная батарея может загореться при повреждении.
Отключите все кабели и полностью выключите телефон.

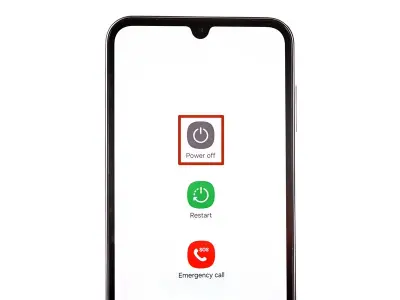

Одновременно нажмите и удерживайте кнопки питания и уменьшения громкости, чтобы вызвать меню выключения.

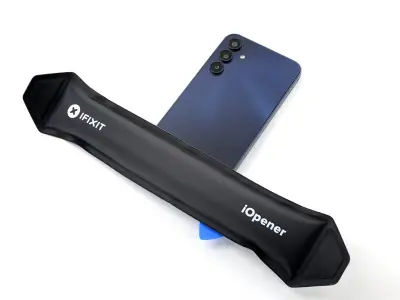

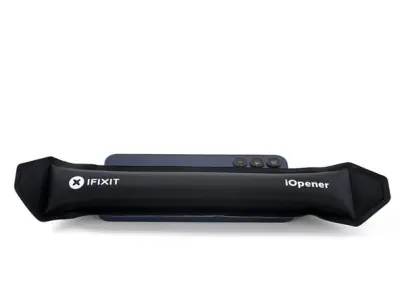

Разогрейте iOpener и приложите его к правому краю задней крышки на 2 минуты.
Можно использовать фен, но будьте осторожны, чтобы не перегреть телефон — дисплей, аккумулятор и пластиковая крышка чувствительны к перегреву. Телефон должен быть горячим, но не обжигающим.
Пока клей размягчается, полезно знать:
Клей удерживает заднюю крышку по всему периметру рамки.
Дополнительный слой клея находится в нижней части телефона. Кроме этой области, не углубляйтесь внутрь более чем на 4 мм от края.
Прикрепите присоску как можно ближе к центру правого края задней крышки.
Тяните присоску вверх с сильным, равномерным усилием, чтобы создать зазор между крышкой и рамкой.
Если возникают трудности, снова нагрейте крышку.

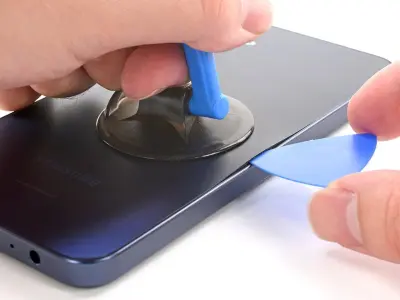

Вставьте пластиковую лопатку (открывающий инструмент) в образовавшийся зазор.
Проведите лопаткой вдоль правого края, разрезая клей.
Оставьте лопатку в нижнем правом углу, чтобы клей не склеился снова.

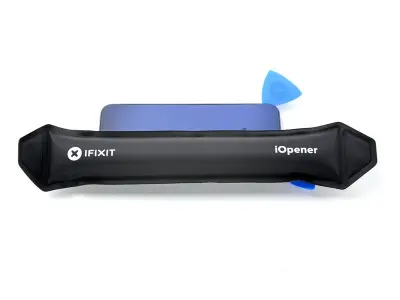

Снова разогрейте iOpener и приложите его к нижнему краю крышки на 2 минуты.

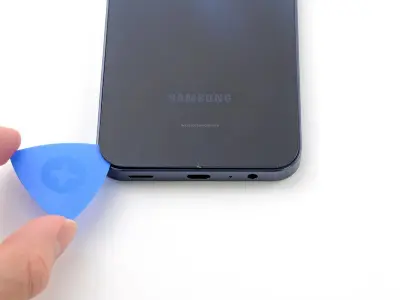

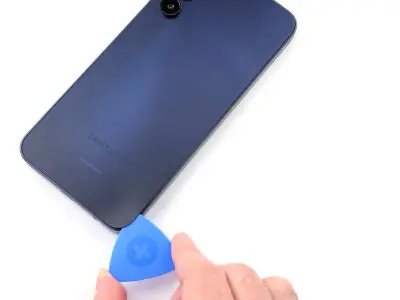

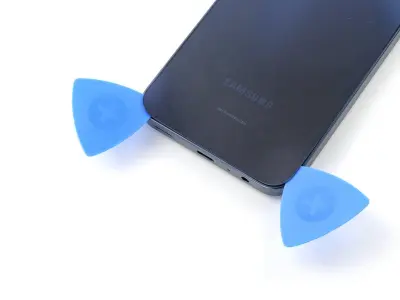

Вставьте вторую лопатку в нижний правый угол и срежьте клей вдоль нижнего края.
Оставьте её в нижнем левом углу.
Разогрейте iOpener и приложите к левому краю задней крышки на 2 минуты.

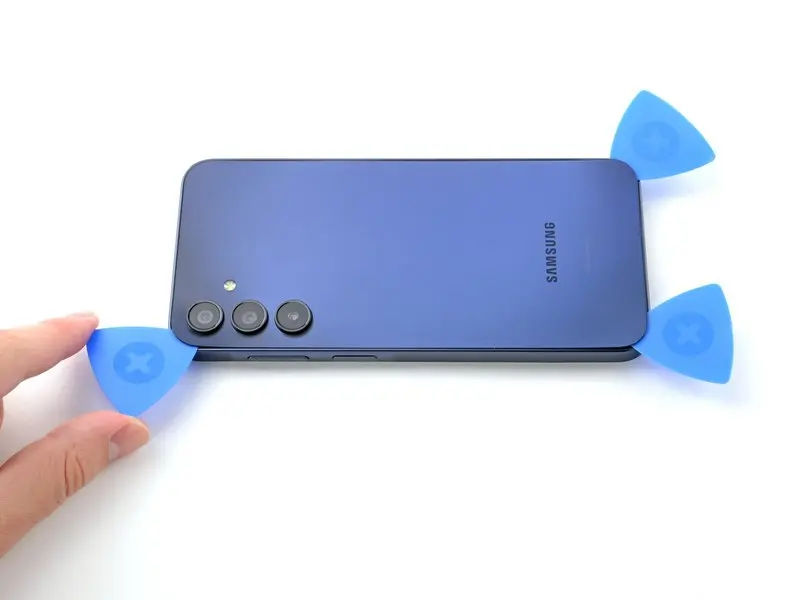

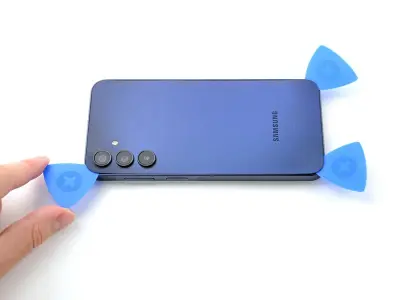

Вставьте ещё одну лопатку в нижний левый угол и двигайте вдоль левого края.
Оставьте её в верхнем левом углу.
Не углубляйтесь более чем на 4 мм, чтобы не повредить камеры и вспышку.

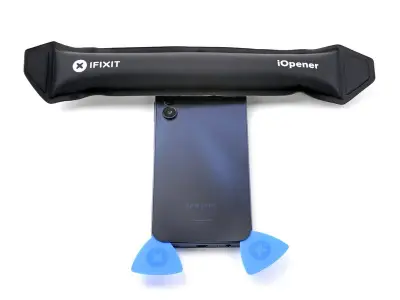

Разогрейте iOpener и приложите к верхнему краю крышки на 2 минуты.

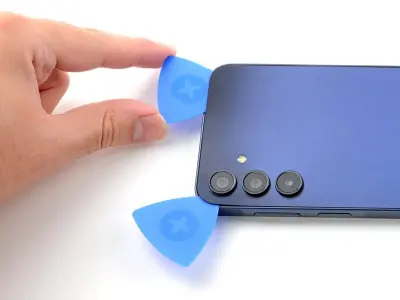

Вставьте лопатку в верхний левый угол и проведите вдоль верхнего края.
Оставьте её в верхнем правом углу.

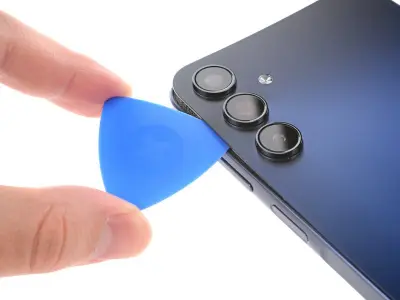

Вставьте лопатку вдоль верхнего края телефона и аккуратно поверните её, чтобы отсоединить защёлки камер.
Обойдите область камер, чтобы отсоединить остальные защёлки.
Не углубляйтесь более чем на 4 мм.
После того как клей по краям ослаб, введите лопатку глубже в нижний край и проведите вдоль него, удаляя остатки клея.

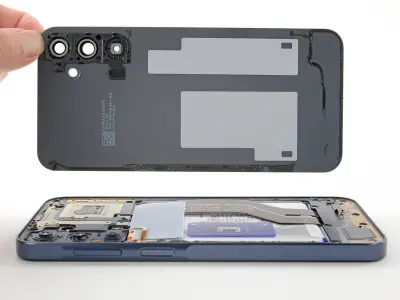

Поднимите и снимите заднюю крышку.
При сборке:

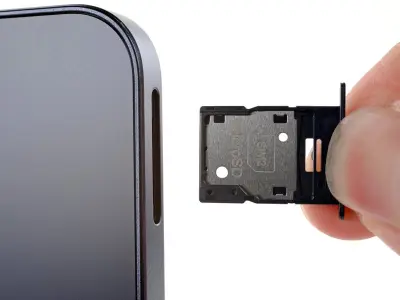

Вставьте скрепку или инструмент в отверстие лотка SIM-карты (вверху слева).
Надавите, извлеките и удалите лоток.

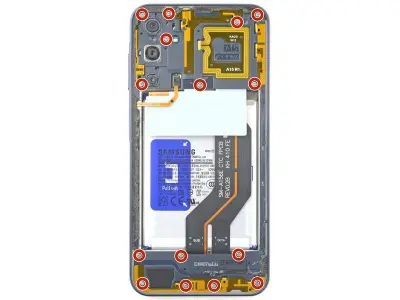

Удалите пятнадцать винтов по 4 мм, соединяющих рамку с корпусом.

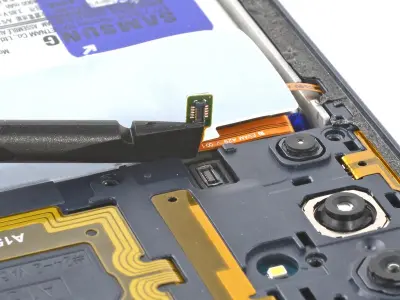

Используйте пластиковый инструмент (spudger), чтобы отсоединить шлейф кнопки отпечатка пальца от материнской платы.
Переверните телефон экраном вверх.

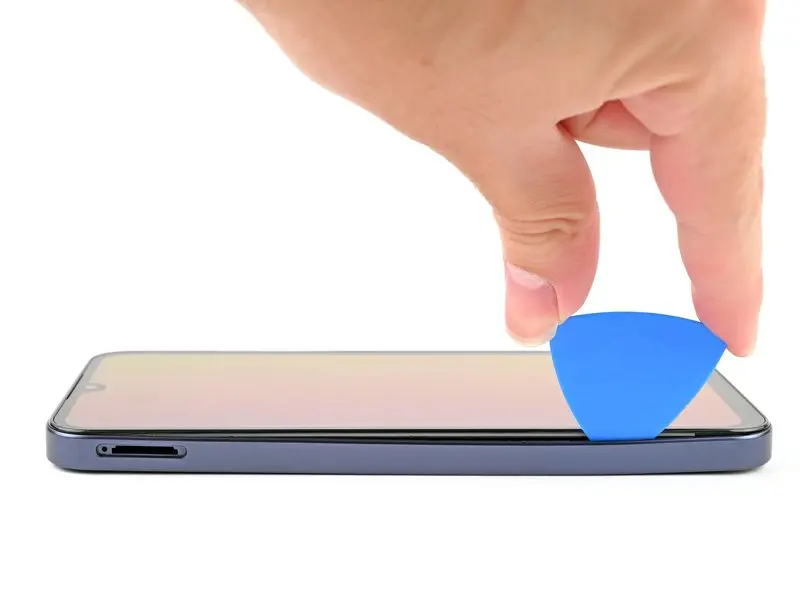

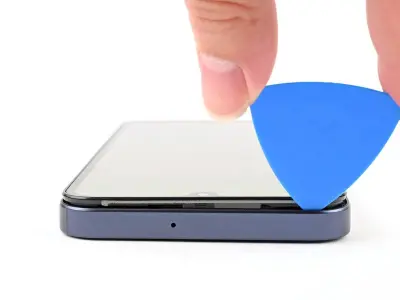

Вставьте лопатку возле выреза под SIM и создайте зазор.
Проведите вдоль левого края, освобождая защёлки.

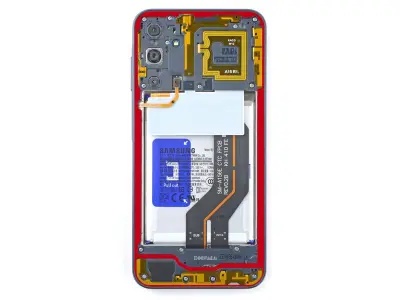

Продолжайте освобождать защёлки по всему периметру.
Если лопатка выскочит — вставьте снова в последнем месте разъединения.

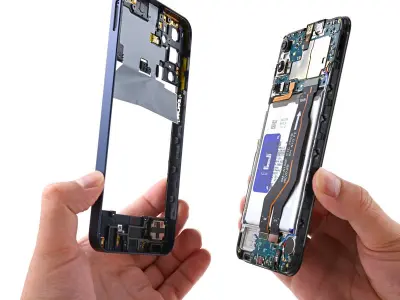

Снимите рамку с телефона.
С помощью spudger отсоедините батарейный коннектор от материнской платы.
Коннектор "OCTA" соединяет шлейф дисплея, а не материнскую плату.
Подденьте верхний коннектор spudger’ом и отсоедините его от нижнего.

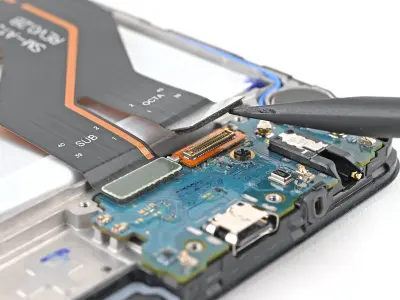

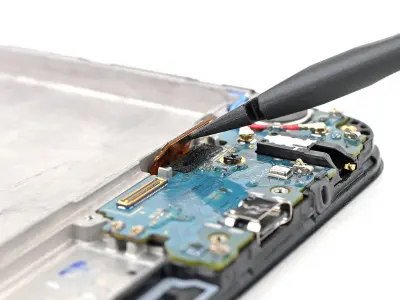

Spudger’ом отсоедините коннектор "SUB" от дочерней платы.

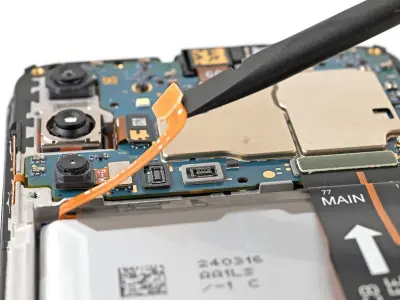

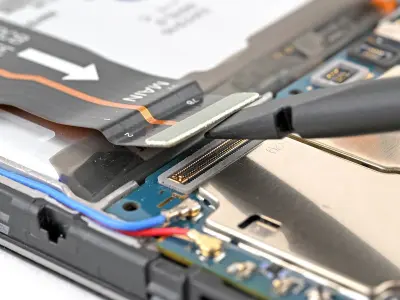

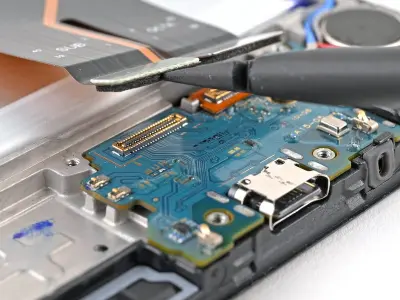

Spudger’ом отсоедините "MAIN" от материнской платы.

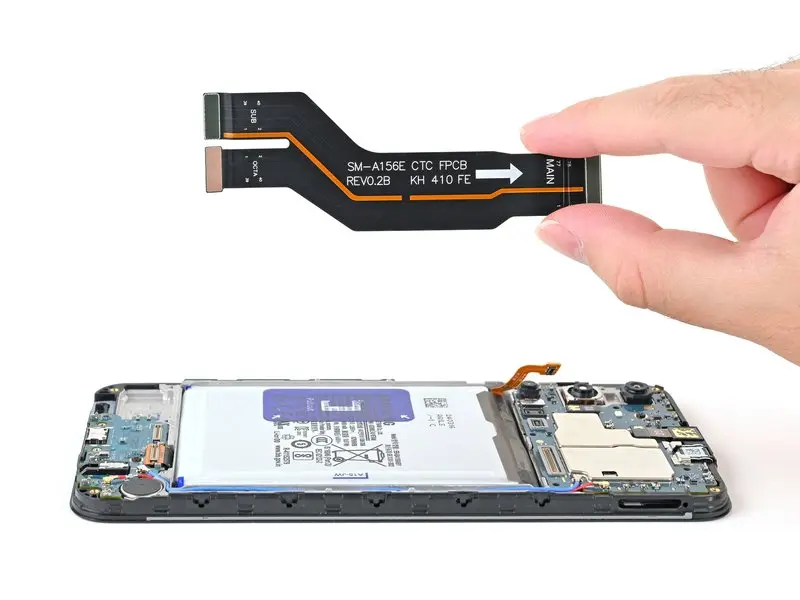

Извлеките соединительный шлейф из телефона.

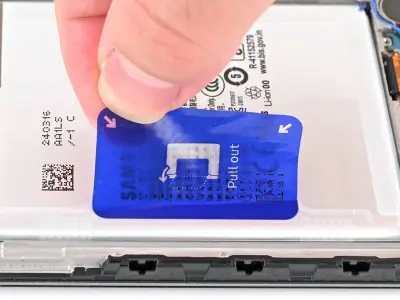

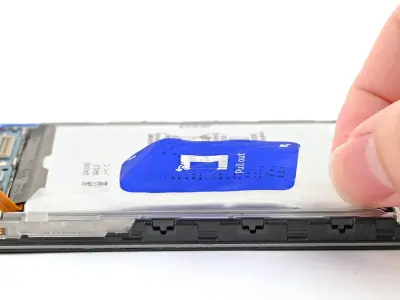

Подденьте и приподнимите синюю отрывную ленту батареи, чтобы взять её пальцами.
Снимите два маленьких клеевых язычка с верхнего и нижнего углов батареи.
Без этого поднять батарею не получится.
Не сгибайте и не мните батарею — возможна утечка или возгорание.

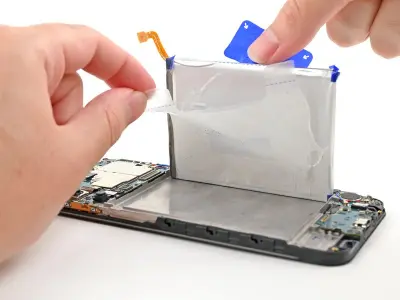

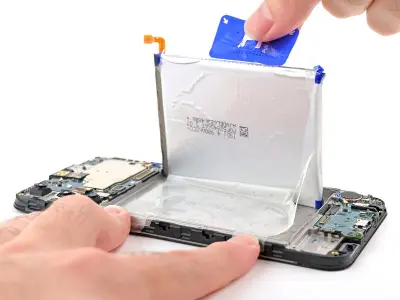

Одной рукой держите рамку, другой — тяните за ленту вверх.
Если не поддаётся — капните немного изопропилового спирта (90%+) под батарею и подождите несколько минут.
Полностью удалите оставшийся клей батареи с рамки.

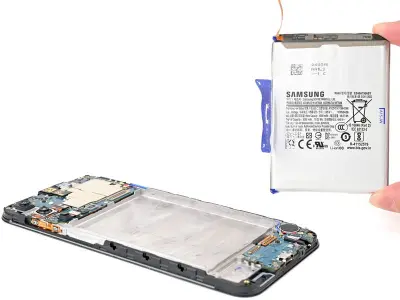

Удалите батарею и защитную пленку.
Spudger’ом отсоедините шлейф дисплея от платы.

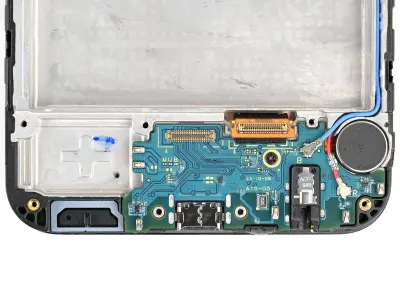

Открутите винт 3 мм, фиксирующий дочернюю плату.
Открутите винт 3 мм, удерживающий материнскую плату.

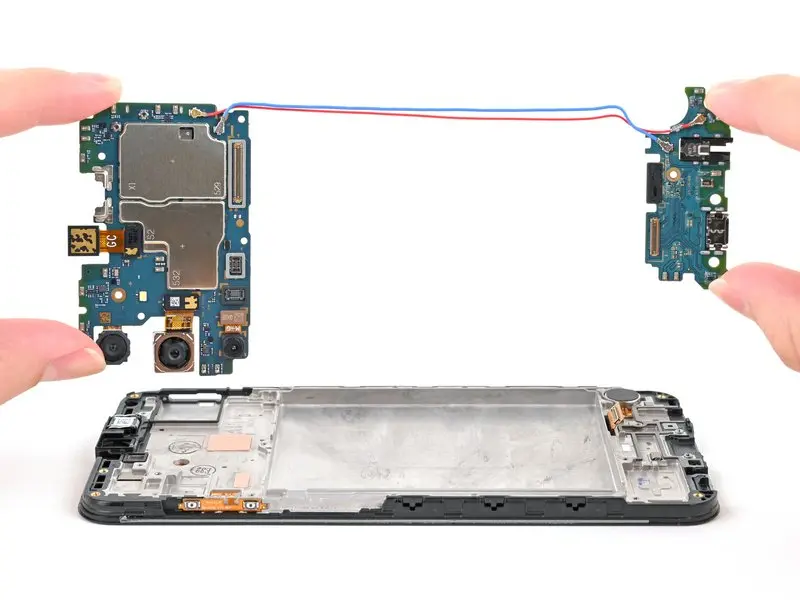

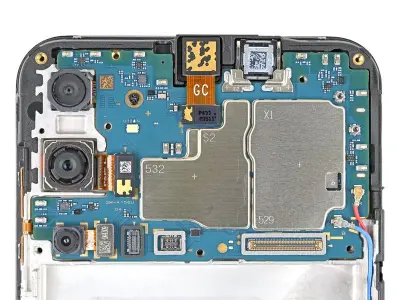

Возьмитесь за края материнской и дочерней плат и вытяните их вверх.
Не тяните сильно — они соединены антенной. Если застряли — потяните аккуратно.

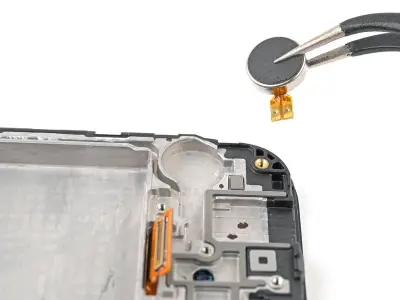

Пинцетом подденьте вибромотор в нижней части телефона и извлеките его.

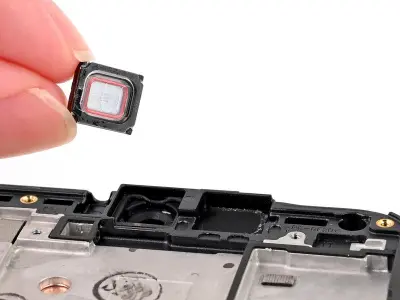

Пинцетом подденьте разговорный динамик и извлеките его.

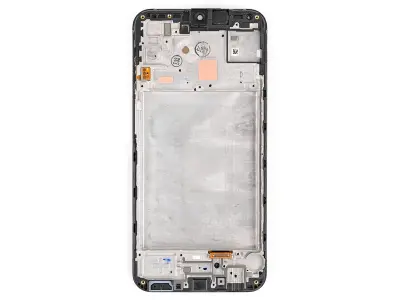

У вас остался экранный модуль.
Сравните новую деталь со старой — возможно, потребуется перенести элементы или снять защитные плёнки.
Для сборки выполните все шаги в обратном порядке.
Утилизируйте отходы в специализированном центре (сертифицированном R2 или e-Stewards).
Если что-то пошло не так — попробуйте устранить неполадки или обратитесь за помощью в сообщество Answers.
