Следуйте этому руководству, чтобы заменить вышедший из строя или изношенный аккумулятор в вашем Samsung Galaxy S23+.
Это руководство предназначено именно для замены аккумулятора. Если вы меняете модуль экрана и аккумулятора (рамка, экран и аккумулятор в сборе), используйте другое руководство.
Литий-ионный аккумулятор вашего телефона имеет ограниченный срок службы. Если телефон быстро разряжается и плохо держит заряд, возможно, пришло время заменить аккумулятор.
Если аккумулятор вздулся — примите все необходимые меры предосторожности.
Примечание: Сохранение водозащиты после ремонта зависит от качества повторного приклеивания задней крышки. Однако ваш телефон потеряет свой рейтинг IP (Ingress Protection).
Разрядите аккумулятор ниже 25%, так как заряженный литий-ионный аккумулятор может представлять опасность.
Если аккумулятор вздут, соблюдайте осторожность.
Отсоедините все кабели от телефона.

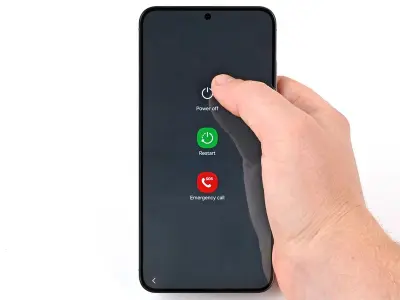

Удерживайте боковую клавишу и кнопку уменьшения громкости, затем выберите «Выключить», чтобы отключить телефон.
Разогрейте iOpener и приложите его к правому краю задней крышки на 2 минуты, чтобы размягчить клей.
Можно использовать фен, термофен или нагревательную плиту, но не перегревайте телефон — дисплей и аккумулятор могут пострадать от высокой температуры.
Прикрепите присоску к задней крышке ближе к центру правого края.
Потяните присоску вверх с усилием, чтобы создать зазор между крышкой и рамкой.
Если зазор не образуется, прогрейте крышку ещё раз.

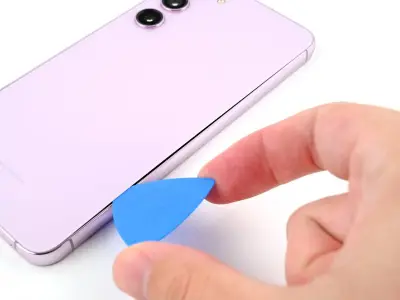

Вставьте медиатор (инструмент для вскрытия) в зазор.
Проведите медиатором вдоль правого края, отделяя клей.
Оставьте инструмент у нижнего правого угла, чтобы клей не схватился снова.

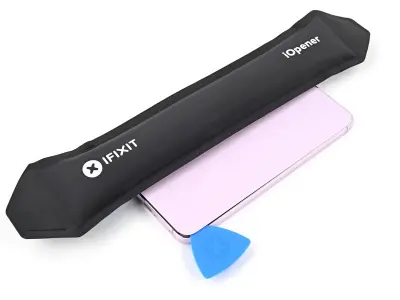

Приложите разогретый iOpener к нижнему краю крышки на 2 минуты.

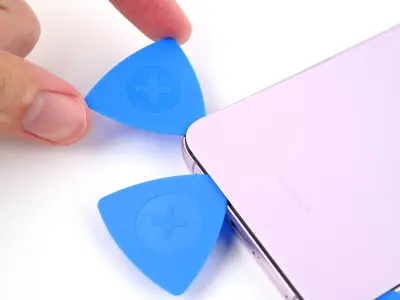

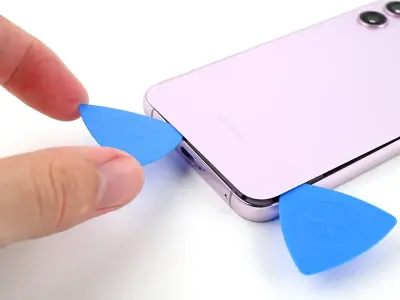

Вставьте второй медиатор в нижний правый угол.
Поверните его вокруг угла, чтобы отделить клей.
Проведите инструментом до нижнего левого угла, чтобы отделить клей.
Оставьте медиатор в этом углу.

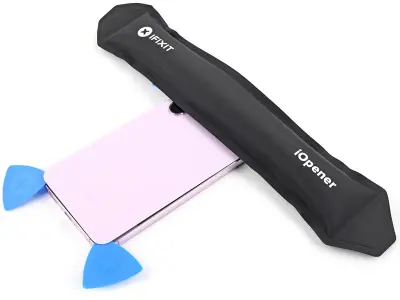

Прогрейте левый край крышки iOpener’ом 2 минуты.
Поверните медиатор вокруг нижнего левого угла, чтобы отделить клей.

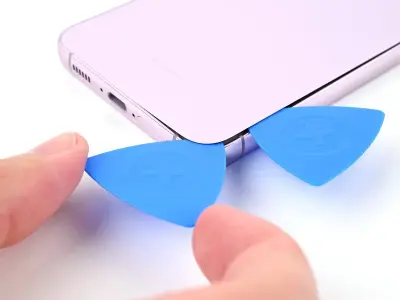

Вставьте третий инструмент в нижний левый угол.
Проведите им вверх к верхнему левому углу.
Оставьте инструмент в верхнем левом углу.

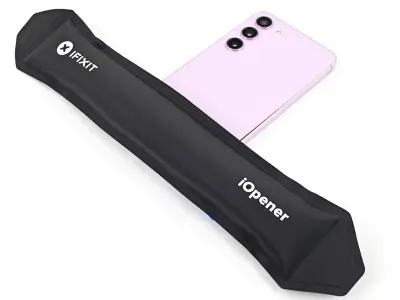

Приложите разогретый iOpener к верхнему краю крышки на 2 минуты.

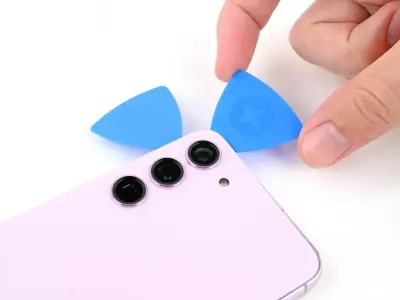

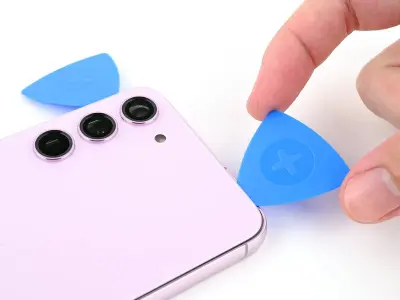

Вставьте четвёртый инструмент в верхний левый угол.
Поверните его вокруг угла, чтобы отделить клей.
Проведите инструментом до верхнего правого угла.
Оставьте инструмент там.
Под вспышкой есть участок клея.

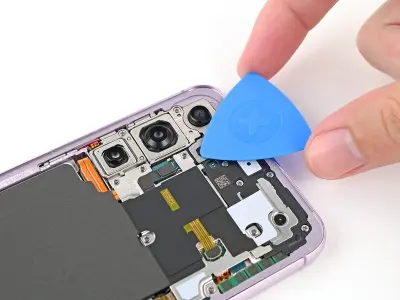

Совместите медиатор с вырезом вспышки и аккуратно проведите вниз, пока клей не отделится.
Избегайте контакта с объективами камер — это может их повредить.

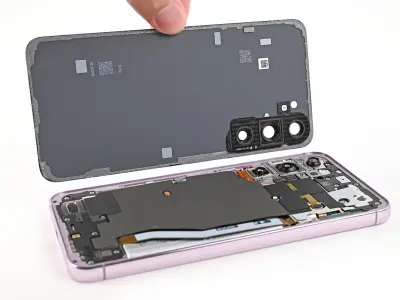

Снимите заднюю крышку.
Если она ещё держится, аккуратно проведите медиатором по периметру.
При сборке:

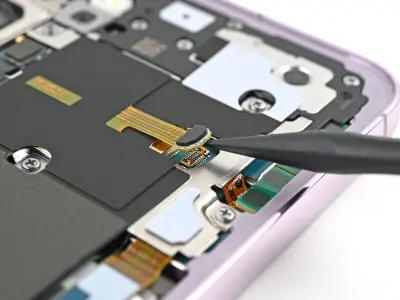

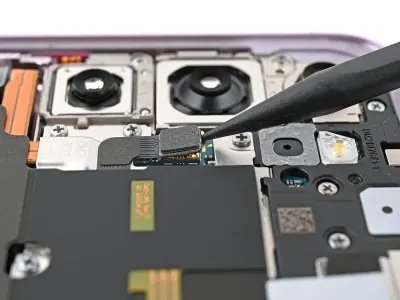

С помощью спуджера отсоедините коннектор катушки беспроводной зарядки от материнской платы.

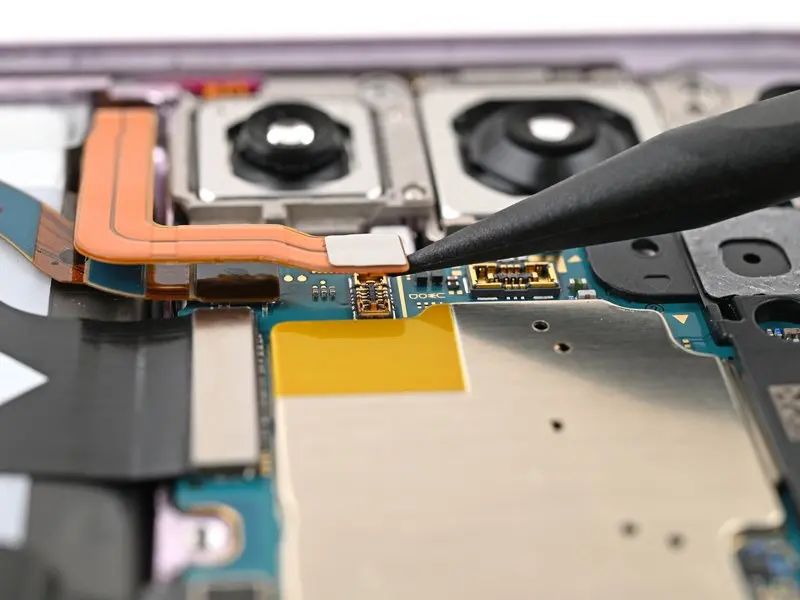

Отсоедините коннектор антенны NFC.

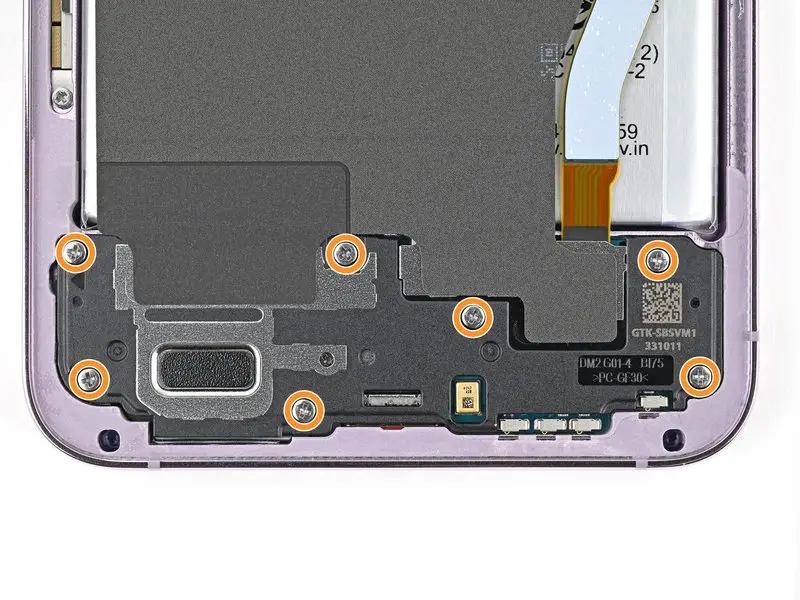

Крестовой отвёрткой выкрутите 13 винтов по 3,5 мм:

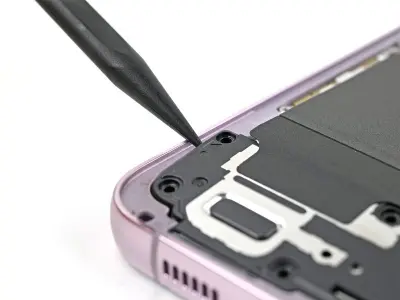

Вставьте спуджер в паз слева вверху динамика и подденьте его.

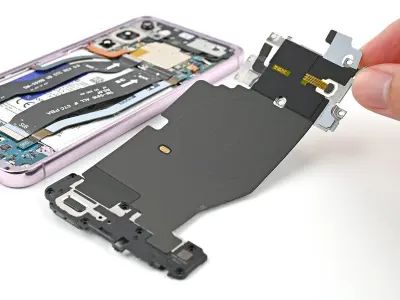

Снимите динамик и катушку беспроводной зарядки.
При сборке прижмите динамик по периметру.
Отсоедините коннектор аккумулятора.

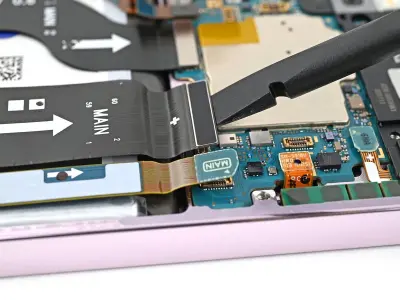

Отсоедините коннекторы межплатных кабелей от платы и дочерней платы.

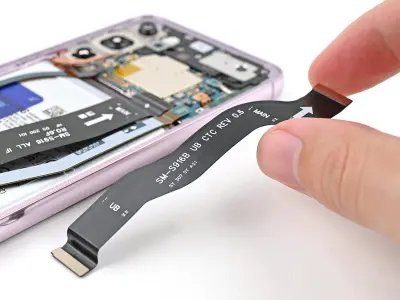

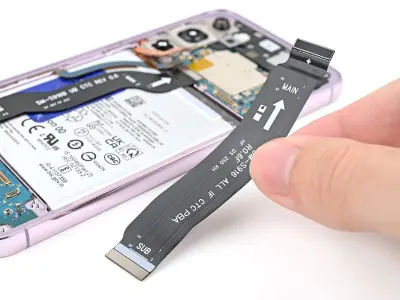

Извлеките межплатные кабели.
Отсоедините коннекторы дисплея и кабеля 5G mmWave.
Снимите дисплейный кабель.

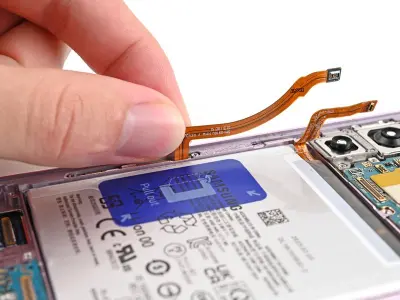

Отодвиньте кабели батареи и антенны в сторону.

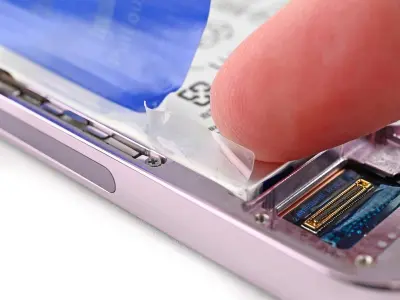

Осторожно отогните язычки клея с левого края батареи.
Не сгибайте и не прокалывайте аккумулятор.
Потяните за синюю центральную ленту, чтобы отделить аккумулятор от рамки.
Если клей не поддаётся, капните немного изопропилового спирта (>90%) и подождите минуту.

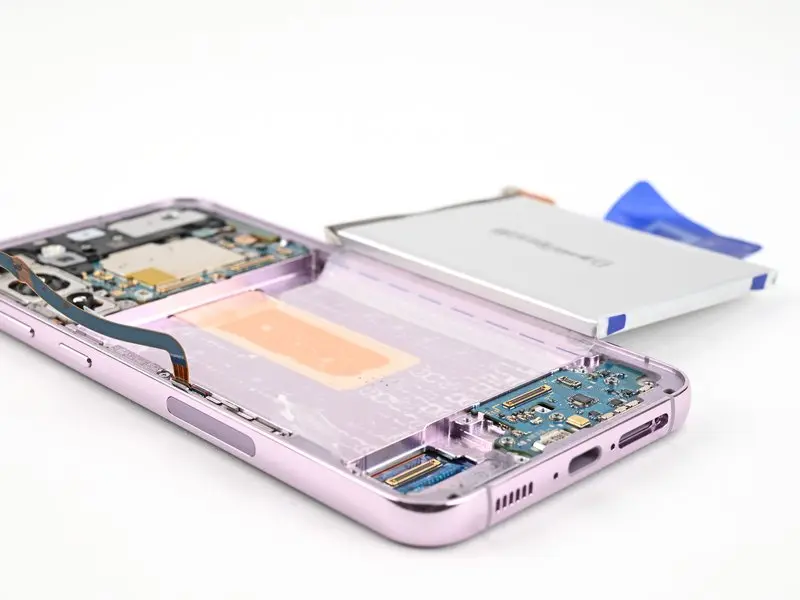

Снимите аккумулятор и его защитную плёнку.
Если использовался спирт, подождите 10 минут перед установкой нового аккумулятора.
Соберите устройство в обратном порядке.
Для оптимальной работы откалибруйте новый аккумулятор после сборки.
Старый аккумулятор сдайте на переработку в сертифицированный центр (R2 или e-Stewards).
Если ремонт не удался, воспользуйтесь базовым устранением неисправностей или обратитесь в сообщество поддержки Samsung Galaxy S23+.
