Следуйте этому руководству, чтобы заменить разряженный или изношенный аккумулятор в вашем Samsung Galaxy S23.
Это руководство предназначено для замены только аккумулятора. Если вы заменяете сборку экрана и аккумулятора (экран, рамка и аккумулятор как единое целое), следуйте другому руководству.
Литий-ионный аккумулятор вашего телефона имеет ограниченный срок службы. Если телефон быстро разряжается и не держит заряд, возможно, пришло время заменить аккумулятор.
Если аккумулятор вздулся, примите соответствующие меры предосторожности.
Важно: Водонепроницаемость после ремонта зависит от того, насколько хорошо вы заново приклеите заднюю крышку. Однако ваше устройство потеряет официальный рейтинг IP (защиты от влаги и пыли).
Разрядите аккумулятор ниже 25%, так как заряженный литий-ионный аккумулятор может быть опасен.
Отключите все кабели от телефона.

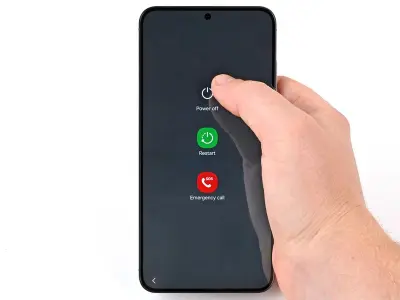

Зажмите боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить питание».

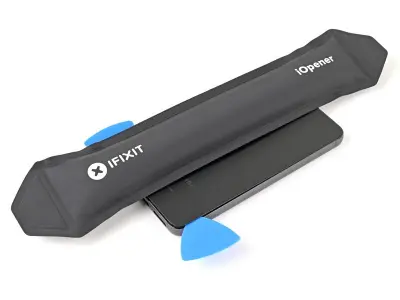

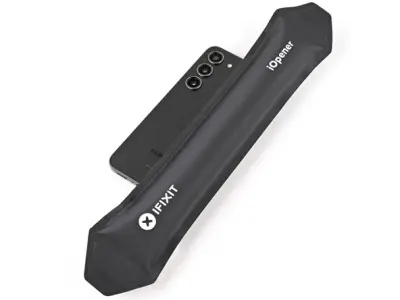

Нагрейте iOpener и приложите его к правому краю задней крышки на 2 минуты, чтобы размягчить клей.
Можно использовать фен, термофен или нагревающую плитку, но не перегрейте — дисплей и аккумулятор чувствительны к высокой температуре.
Приложите присоску как можно ближе к центру правого края задней крышки.
Потяните присоску вверх с сильным и равномерным усилием, чтобы создать зазор между крышкой и рамкой.
Если зазор не создается, снова нагрейте край.

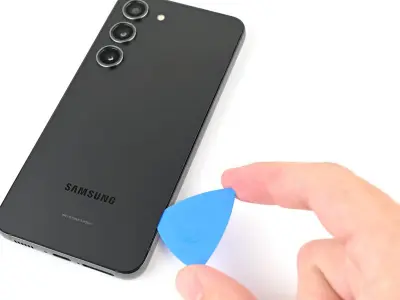

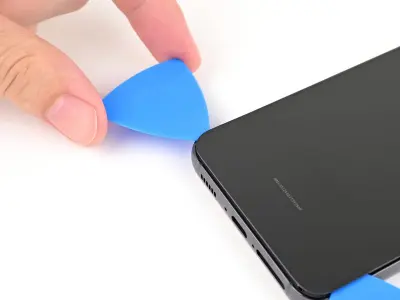

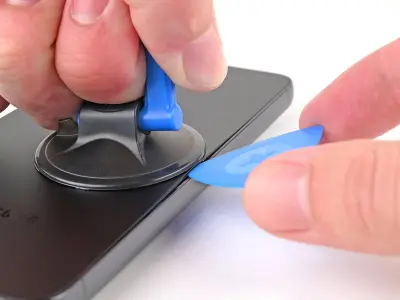

Вставьте пластиковый инструмент (открывающий пика) в зазор.
Проведите открывающей пикой вдоль правого края, чтобы разъединить клей.
Оставьте пику внизу справа, чтобы клей не склеился обратно.

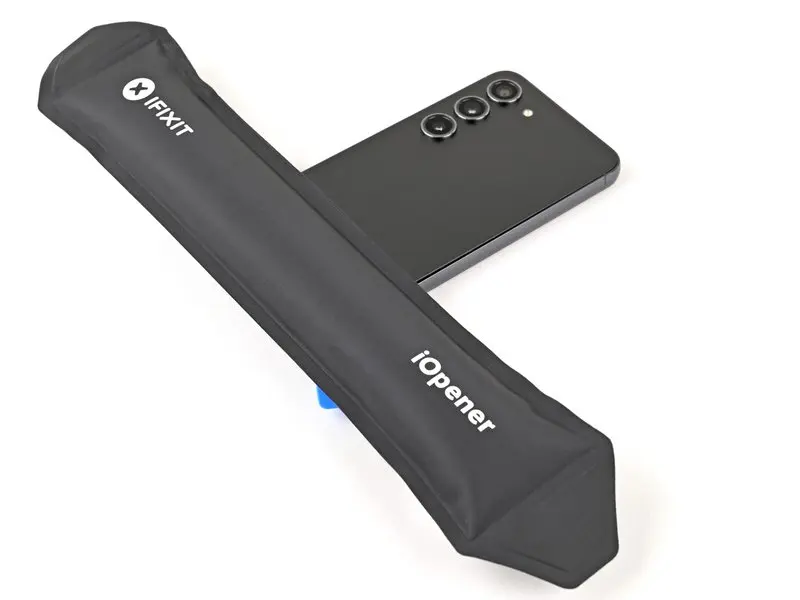

Приложите нагретый iOpener к нижнему краю задней крышки на 2 минуты.

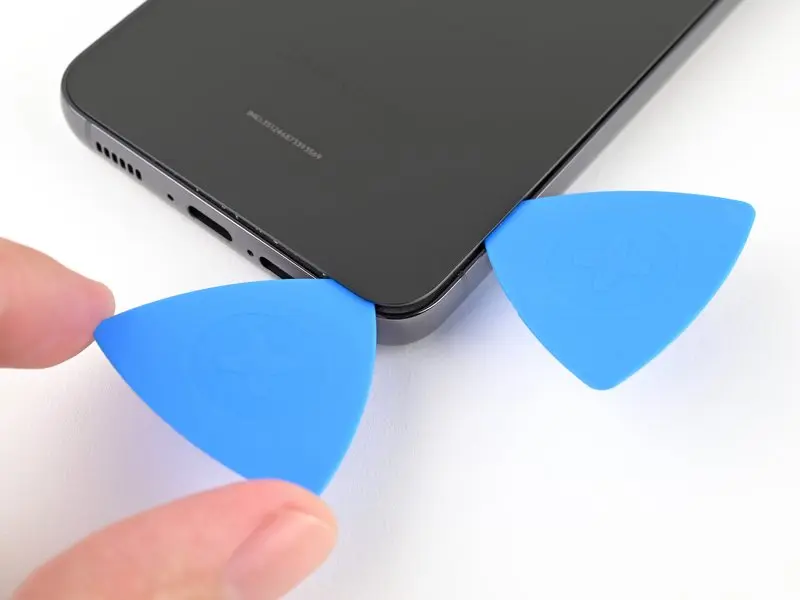

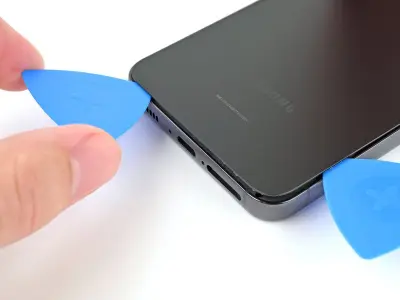

Вставьте вторую пику в нижний правый угол.
Поверните ее по углу, чтобы разъединить клей.
Проведите пикой до нижнего левого угла.
Оставьте ее там, чтобы клей не приклеился снова.

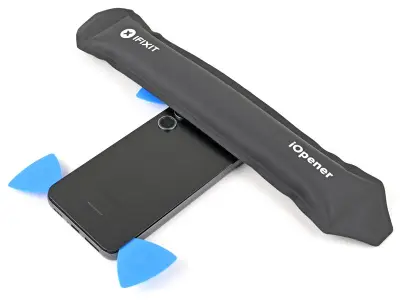

Нагрейте левый край задней крышки iOpener’ом в течение 2 минут.
Поверните пику в нижнем левом углу, чтобы разъединить клей.
Вставьте третью пику в нижний левый угол.
Проведите ею вверх до верхнего левого угла.
Оставьте пику в верхнем левом углу.
Нагрейте верхний край задней крышки iOpener’ом на 2 минуты.

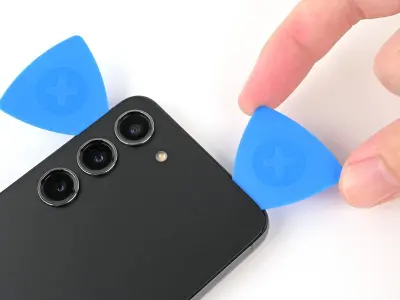

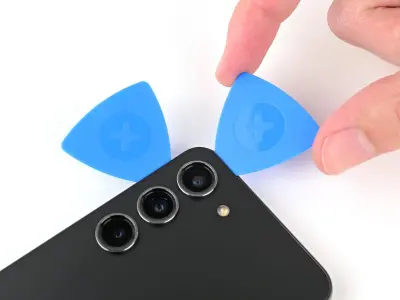

Вставьте четвёртую пику в верхний левый угол.
Поверните её по углу, чтобы отсоединить клей.
Проведите пикой до верхнего правого угла.
Оставьте её там, чтобы предотвратить повторное приклеивание.
Последний участок клея находится прямо под вспышкой.

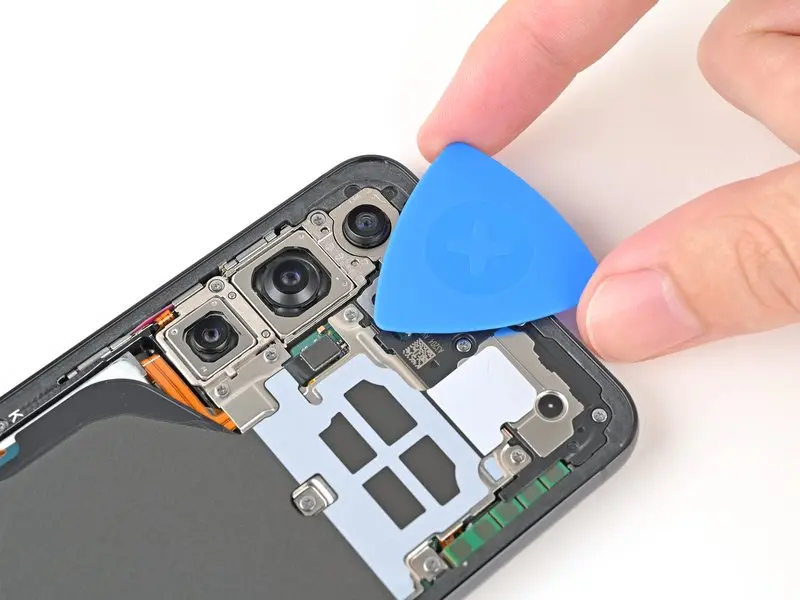

Совместите наконечник пики с вырезом под вспышку.
Осторожно продвиньте пику под крышку до тех пор, пока не почувствуете сопротивление от клея.
Пика должна быть видна через отверстие вспышки.
Продолжайте двигать вниз, пока клей полностью не отделится.
Избегайте контакта с объективами камеры — они могут быть повреждены.

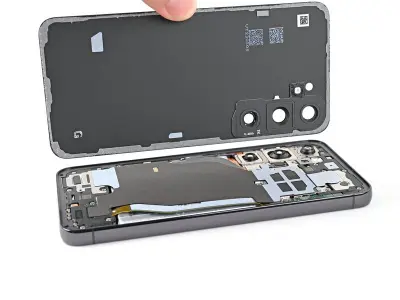

Осторожно снимите заднюю крышку.
Если она не отсоединяется полностью, аккуратно проведите пикой по периметру.
При повторной сборке:

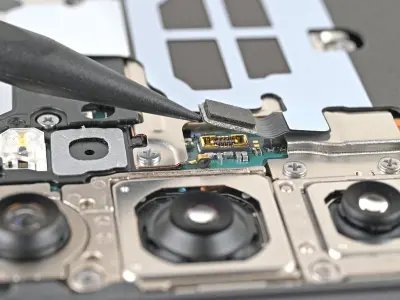

Используйте тонкий инструмент (spudger), чтобы отсоединить разъём беспроводной зарядки от материнской платы.

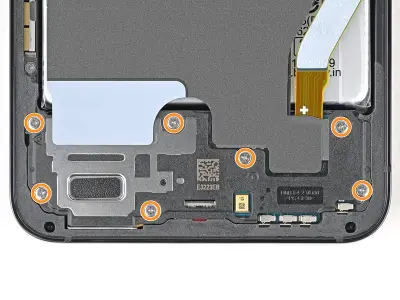

Отвинтите 13 винтов Phillips (3,5 мм):

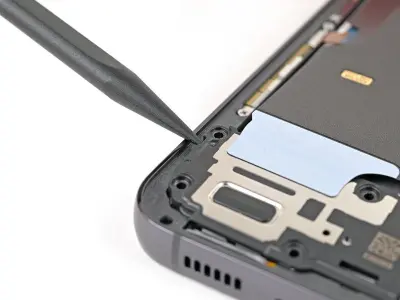

Вставьте spudger в выемку в левом верхнем углу динамика.
Подденьте, чтобы отсоединить его от рамки.

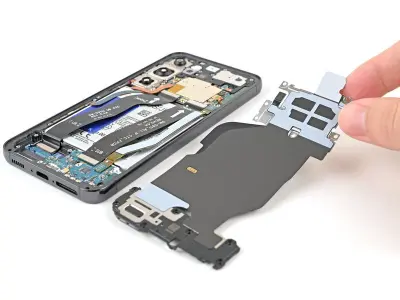

Снимите динамик и модуль беспроводной зарядки.
При повторной сборке — прижмите по краям, чтобы зафиксировать динамик в рамке.
Отсоедините аккумулятор, аккуратно поддев его разъём spudger’ом.

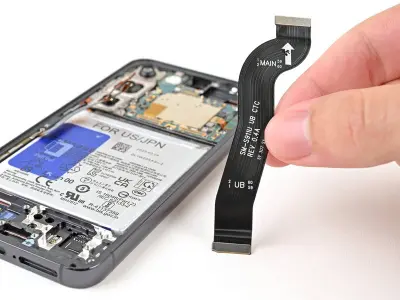

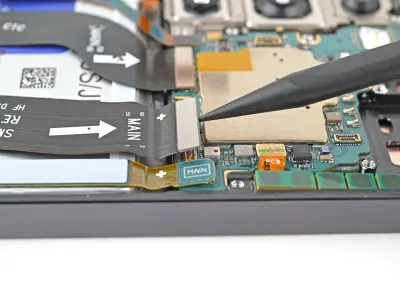

Отсоедините основной и вспомогательный межплатные шлейфы от дочерней и материнской платы.

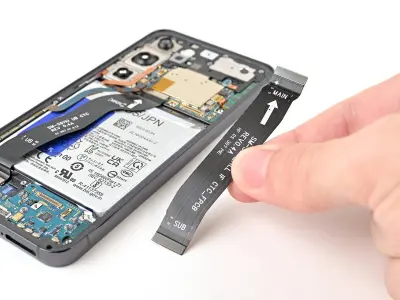

Удалите оба межплатных кабеля.

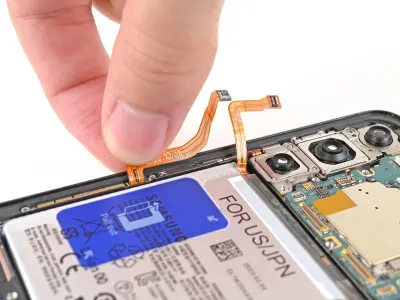

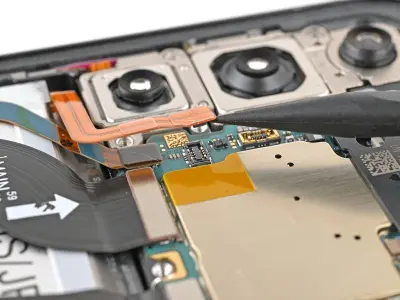

Отсоедините дисплей и кабель 5G mmWave от материнской платы.
Отсоедините нижний дисплейный шлейф и удалите его.
Отведите шлейфы антенны и аккумулятора от аккумулятора.
Не сгибайте и не прокалывайте аккумулятор.

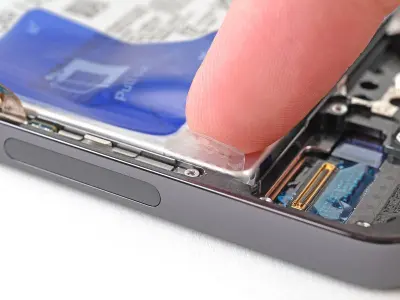

Осторожно отделите язычок вытяжной ленты на левой стороне батареи.
Отклейте два небольших язычка в верхнем и нижнем углах левого края батареи.
Одной рукой отведите язычки вверх и вниз, другой — держите рамку.
Тяните за синий центральный язычок прямо вверх.
Если клей не отходит, нанесите 1–2 капли спирта (>90%) на левый край аккумулятора и подождите минуту.

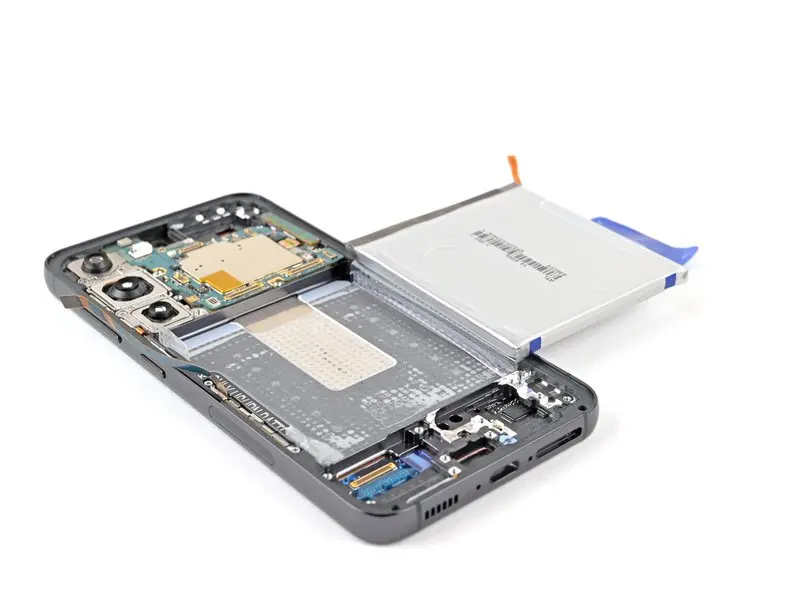

Переместите батарею на правый край устройства.
Удалите пластиковую плёнку аккумулятора.

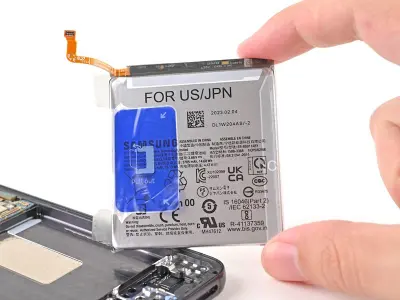

Извлеките аккумулятор и плёнку.
Подождите 10 минут перед установкой новой батареи, если использовали спирт.
Сборку выполняйте в обратном порядке.
Для оптимальной работы откалибруйте батарею после установки.
Сдайте старую батарею в пункт утилизации (R2 или e-Stewards).
