Следуйте этому руководству, чтобы заменить севший или изношенный аккумулятор в вашем Samsung Galaxy S24.
Это руководство предназначено для замены только аккумулятора. Если вы заменяете сборку экрана и аккумулятора (рамку, экран и аккумулятор как единое целое), следуйте этому руководству.
Литий-ионный аккумулятор вашего телефона имеет ограниченный срок службы. Если ваш телефон быстро разряжается и не держит заряд, возможно, пришло время заменить аккумулятор.
Примечание: Сохранение водонепроницаемости после ремонта зависит от того, насколько хорошо вы нанесете клей на заднюю крышку, но устройство потеряет свой рейтинг IP (степень защиты от проникновения).
Разрядите аккумулятор телефона ниже 25% перед началом ремонта. Заряженный литий-ионный аккумулятор может загореться при повреждении.
Полностью выключите телефон и отсоедините все кабели.

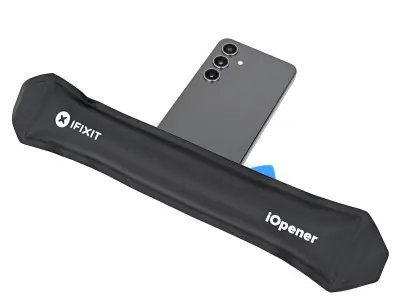

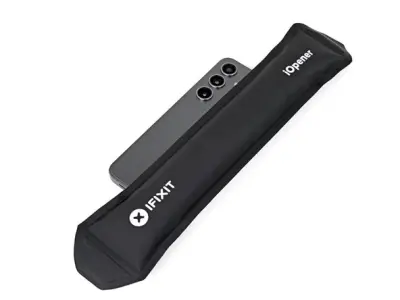

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.
Также можно использовать фен или термопистолет, чтобы нагреть правый край заднего стекла, пока оно не станет горячим на ощупь.
Будьте осторожны, не перегревайте телефон — аккумулятор чувствителен к повреждению от высокой температуры.
Установите присоску на заднюю крышку как можно ближе к центру правого края.
Потяните присоску вверх с сильным и равномерным усилием, чтобы создать зазор между крышкой и рамкой.
Если возникнут трудности, нанесите больше тепла, чтобы смягчить клей.

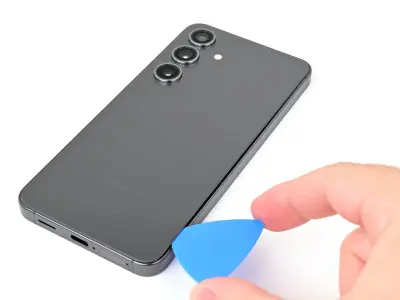

Вставьте открывающий инструмент в зазор.
Проведите открывающим инструментом вдоль правого края между задней крышкой и рамкой, чтобы разрезать клей.
Оставьте инструмент в нижнем правом углу, чтобы клей не склеился снова.
Повторно нагрейте iOpener и приложите его к нижней части задней крышки на две минуты.

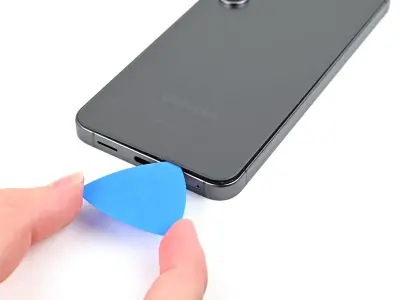

Поверните открывающий инструмент вокруг нижнего правого угла, чтобы отделить клей.

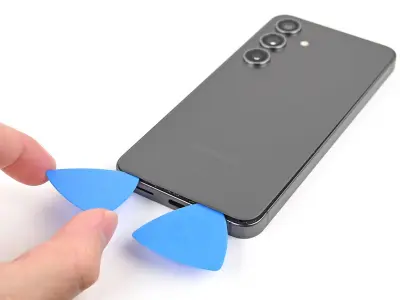

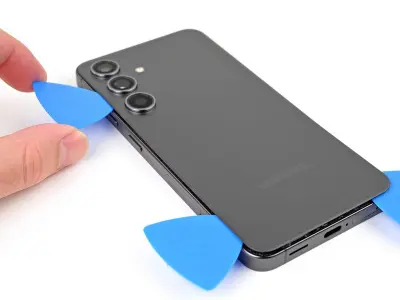

Вставьте второй открывающий инструмент слева от первого и проведите им вдоль нижнего края, чтобы разрезать клей.
Оставьте инструмент в нижнем левом углу, чтобы клей не склеился снова.
Повторно нагрейте iOpener и приложите его к левой стороне задней крышки на две минуты.
Поверните открывающий инструмент вокруг нижнего левого угла, чтобы отделить клей.
Вставьте третий открывающий инструмент выше последнего и проведите им вдоль левого края, чтобы разрезать клей.
Вставляйте инструмент не глубже 4 мм, чтобы не повредить задние камеры или вспышку.
Оставьте инструмент в верхнем левом углу, чтобы клей не склеился снова.

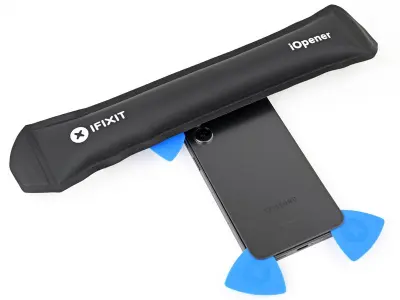

Повторно нагрейте iOpener и приложите его к верхней части задней крышки на две минуты.
Поверните открывающий инструмент вокруг верхнего левого угла, чтобы отделить клей.

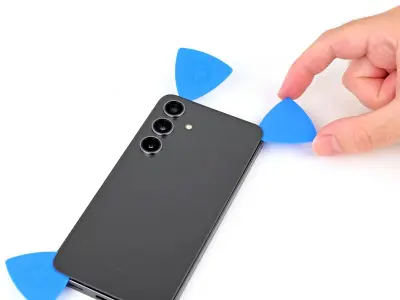

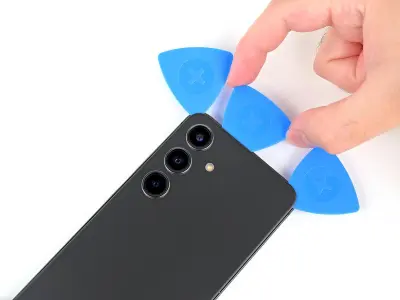

Вставьте четвертый открывающий инструмент в верхний левый угол на той же глубине и проведите им вдоль верхнего края и вокруг верхнего правого угла, чтобы разрезать клей.
Вставьте пятый открывающий инструмент прямо над вырезом для вспышки камеры.
Вставьте инструмент под верхнюю часть задней крышки, пока не почувствуете, что он зацепился за клей вспышки.
Вставьте инструмент глубже, пока не почувствуете, что клей полностью отделился от задней крышки.
Не вставляйте инструмент глубже его центральной точки, чтобы не повредить задние камеры.

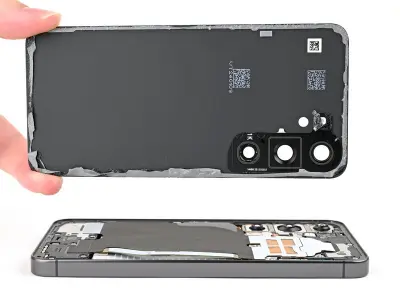

Возьмите заднюю крышку за края и снимите ее с телефона.
Если крышка все еще прилипла к рамке, проведите кончиком открывающего инструмента по периметру, пока крышка полностью не отделится.
При повторной сборке:

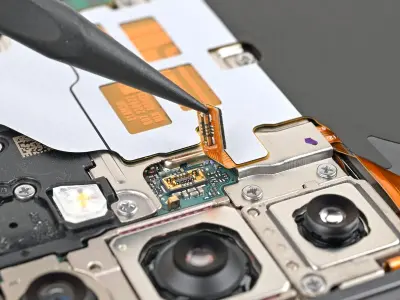

Используйте кончик пластикового инструмента, чтобы поддеть и отсоединить разъем катушки беспроводной зарядки от материнской платы.
Чтобы снова подключить разъемы, аккуратно совместите разъем с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не защелкнется. Не пытайтесь вставить разъем силой. Если возникнут трудности, перепозиционируйте его и попробуйте снова.

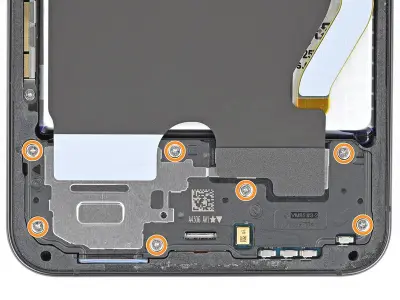

Используйте крестовую отвертку, чтобы удалить тринадцать винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и динамик:
Шесть винтов, фиксирующих катушку беспроводной зарядки.
Семь винтов, фиксирующих динамик.

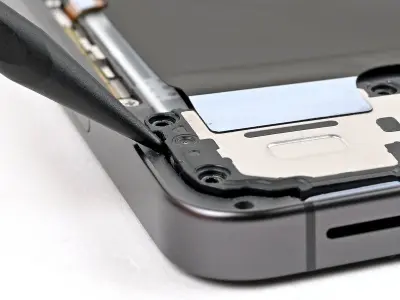

Вставьте кончик пластикового инструмента в вырез на левом крае сборки динамика.
Подденьте динамик, чтобы освободить его защелки.
Используйте ноготь или плоский конец пластикового инструмента, чтобы поддеть сборку катушки беспроводной зарядки и динамика от рамки.

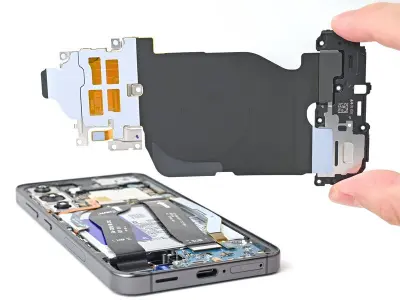

Снимите катушку беспроводной зарядки и динамик с телефона.
При повторной сборке: Нажмите на края динамика, чтобы закрепить его на рамке, прежде чем вставлять винты.
Вставьте плоский конец пластикового инструмента под разъем кабеля аккумулятора (расположенный на материнской плате) и подденьте, чтобы отсоединить его.

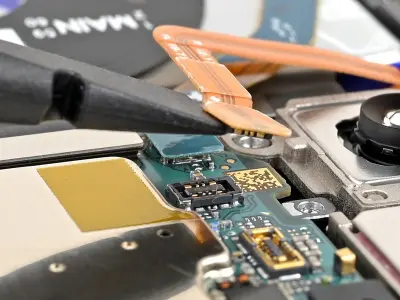

Вставьте кончик пластикового инструмента под разъем вторичного кабеля с маркировкой "MAIN" (расположенный в нижнем правом углу материнской платы) и подденьте, чтобы отсоединить его.
Повторите этот процесс для разъема первичного кабеля.

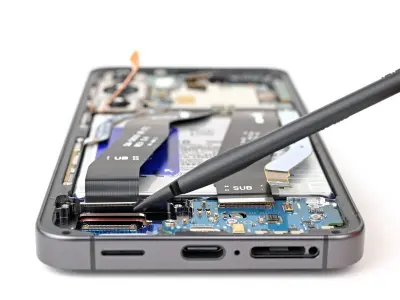

Повторите этот процесс, чтобы отсоединить разъемы кабеля дисплея и 5G mmWave, расположенные на нижнем левом краю материнской платы.
Повторите этот процесс, чтобы отсоединить два разъема кабеля, расположенные на дополнительной плате, и разъем кабеля дисплея слева от дополнительной платы.

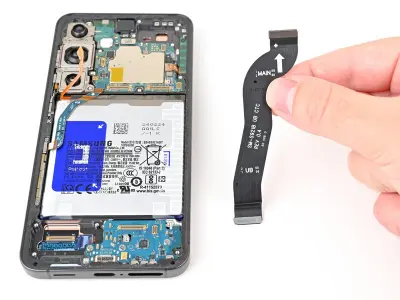

Снимите два кабеля и кабель дисплея с телефона.

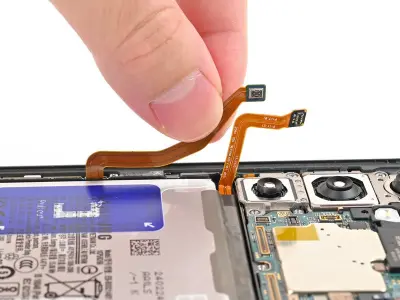

Аккуратно согните кабели антенны 5G mmWave и аккумулятора, чтобы они были направлены вверх.
Будьте очень осторожны, чтобы не согнуть, не смять и не проколоть аккумулятор в следующих шагах. Поврежденный аккумулятор может протечь опасными химикатами и загореться.

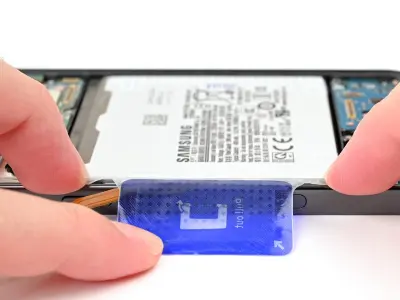

Отогните язычок аккумулятора от аккумулятора в сторону левого края телефона.
Если язычок трудно поднять, используйте открывающий инструмент или другой тонкий пластиковый инструмент под небольшим углом, чтобы поддеть угол, прежде чем использовать пальцы. Никогда не используйте металлический инструмент и не давите на аккумулятор.

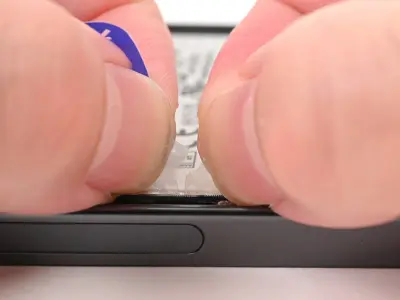

Отделите маленькие прозрачные язычки выше и ниже синей части язычка от остальной части.
На вашем устройстве могут быть два дополнительных язычка на нижнем крае аккумулятора. Они предназначены для отрыва в следующем шаге, но если у вас возникнут трудности с извлечением аккумулятора, вы можете аккуратно поддеть эти язычки.
Отогните эти язычки от аккумулятора, чтобы они не мешали.
Если эти язычки не отделены, вы не сможете поднять аккумулятор в следующем шаге. Вы можете приклеить эти язычки к боковой части телефона или экрану, чтобы они не мешали.
Когда вы потянете аккумулятор, его левый край поднимется, но правый край останется на месте. Вы удалите оставшуюся пленку и аккумулятор в следующем шаге.
Крепко держите телефон и возьмитесь за синий центральный язычок.
Потяните вверх с сильным и равномерным усилием, чтобы отделить клей аккумулятора.
Если возникнут трудности, нанесите 1-2 капли изопропилового спирта высокой концентрации (более 90%) на левый край аккумулятора. Поднимите левый край телефона и подождите одну минуту, чтобы спирт смягчил клей.

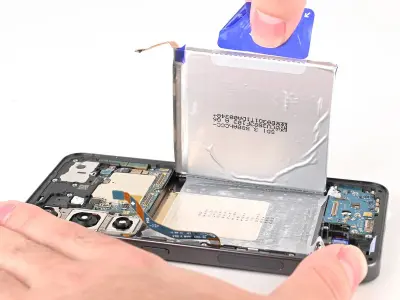

Поднимите аккумулятор, пока он не станет перпендикулярным телефону, и удерживайте/положите его на правый край рамки.
Используйте пальцы, чтобы отклеить пленку от рамки.
Снимите аккумулятор и его пленку.
Если вы использовали изопропиловый спирт, подождите десять минут перед установкой нового аккумулятора, чтобы спирт полностью испарился.
