Используйте это руководство для замены экрана на вашем Samsung Galaxy S24.
Это руководство показывает, как заменить экран отдельно. Если ваша заменяемая деталь — это экран, предустановленный на рамке, следуйте этому руководству.
Этот процесс уничтожит ваш старый экран. Не используйте это руководство, если вы пытаетесь сохранить экран.
Примечание: Сохранение водонепроницаемости после ремонта зависит от того, насколько хорошо вы нанесете клей, но устройство потеряет свой рейтинг IP (степень защиты от проникновения).
Разрядите аккумулятор телефона ниже 25% перед началом ремонта. Заряженный литий-ионный аккумулятор может загореться при повреждении.
Полностью выключите телефон и отсоедините все кабели.

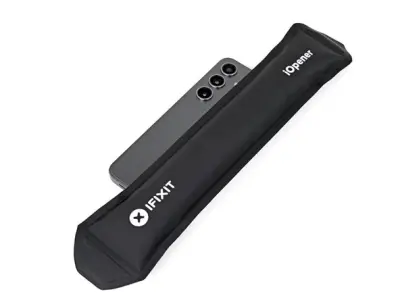

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.
Также можно использовать фен или термопистолет, чтобы нагреть правый край заднего стекла, пока оно не станет горячим на ощупь.
Будьте осторожны, не перегревайте телефон — аккумулятор чувствителен к повреждению от высокой температуры.
Установите присоску на заднюю крышку как можно ближе к центру правого края.
Потяните присоску вверх с сильным и равномерным усилием, чтобы создать зазор между крышкой и рамкой.
Если возникнут трудности, нанесите больше тепла, чтобы смягчить клей.
Вставьте открывающий инструмент в зазор.
Проведите открывающим инструментом вдоль правого края между задней крышкой и рамкой, чтобы разрезать клей.
Оставьте инструмент в нижнем правом углу, чтобы клей не склеился снова.
Повторно нагрейте iOpener и приложите его к нижней части задней крышки на две минуты.
Поверните открывающий инструмент вокруг нижнего правого угла, чтобы отделить клей.
Вставьте второй открывающий инструмент слева от первого и проведите им вдоль нижнего края, чтобы разрезать клей.
Оставьте инструмент в нижнем левом углу, чтобы клей не склеился снова.
Повторно нагрейте iOpener и приложите его к левой стороне задней крышки на две минуты.
Поверните открывающий инструмент вокруг нижнего левого угла, чтобы отделить клей.
Вставьте третий открывающий инструмент выше последнего и проведите им вдоль левого края, чтобы разрезать клей.
Вставляйте инструмент не глубже 4 мм, чтобы не повредить задние камеры или вспышку.
Оставьте инструмент в верхнем левом углу, чтобы клей не склеился снова.
Повторно нагрейте iOpener и приложите его к верхней части задней крышки на две минуты.
Поверните открывающий инструмент вокруг верхнего левого угла, чтобы отделить клей.
Вставьте четвертый открывающий инструмент в верхний левый угол на той же глубине и проведите им вдоль верхнего края и вокруг верхнего правого угла, чтобы разрезать клей.
Вставьте пятый открывающий инструмент прямо над вырезом для вспышки камеры.
Вставьте инструмент под верхнюю часть задней крышки, пока не почувствуете, что он зацепился за клей вспышки.
Вставьте инструмент глубже, пока не почувствуете, что клей полностью отделился от задней крышки.
Не вставляйте инструмент глубже его центральной точки, чтобы не повредить задние камеры.
Возьмите заднюю крышку за края и снимите ее с телефона.
Если крышка все еще прилипла к рамке, проведите кончиком открывающего инструмента по периметру, пока крышка полностью не отделится.
При повторной сборке:
Это хороший момент, чтобы включить телефон и проверить все функции перед герметизацией. Убедитесь, что телефон снова полностью выключен, прежде чем продолжить работу.
Удалите остатки клея пинцетом или пальцами. Используйте тепло и изопропиловый спирт (90% или выше), если клей трудно удалить.
Если вы используете индивидуально нарезанный клей, следуйте этому руководству.
Если вы используете двусторонний скотч, следуйте этому руководству.
Используйте кончик пластикового инструмента, чтобы поддеть и отсоединить разъем катушки беспроводной зарядки от материнской платы.
Чтобы снова подключить разъемы, аккуратно совместите разъем с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — пока он не защелкнется. Не пытайтесь вставить разъем силой. Если возникнут трудности, перепозиционируйте его и попробуйте снова.
Используйте крестовую отвертку, чтобы удалить тринадцать винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и динамик:
Шесть винтов, фиксирующих катушку беспроводной зарядки.
Семь винтов, фиксирующих динамик.
Вставьте кончик пластикового инструмента в вырез на левом крае сборки динамика.
Подденьте динамик, чтобы освободить его защелки.
Используйте ноготь или плоский конец пластикового инструмента, чтобы поддеть сборку катушки беспроводной зарядки и динамика от рамки.
Снимите катушку беспроводной зарядки и динамик с телефона.
При повторной сборке: Нажмите на края динамика, чтобы закрепить его на рамке, прежде чем вставлять винты.
Вставьте плоский конец пластикового инструмента под разъем кабеля аккумулятора (расположенный на материнской плате) и подденьте, чтобы отсоединить его.
Вставьте кончик пластикового инструмента под разъем кабеля дисплея в нижнем левом углу телефона и подденьте, чтобы отсоединить его.
Повторите этот процесс для другого конца кабеля, расположенного на материнской плате.
Снимите кабель дисплея с телефона.
Совместите заднюю крышку с рамкой и равномерно нажмите пальцами, чтобы слегка приклеить ее к телефону.
Не наносите новый клей на этом этапе, так как вам нужно будет снова снять заднюю крышку для завершения сборки. Старого клея будет достаточно, чтобы удерживать заднюю крышку на месте во время замены экрана.
Если вы уже удалили клей, удерживайте крышку на месте, переворачивая телефон, стараясь не уронить и не согнуть заднюю крышку.
Переверните телефон экраном вверх.
Если ваш экран сильно треснут, наклейте полоски упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.
Убедитесь, что рядом с верхним краем есть гладкая область, достаточно большая для присоски.
Зазор между передним стеклом и рамкой очень маленький. Вам понадобится тонкий, жесткий инструмент, например iFlex, чтобы создать начальный зазор.
Примите следующие меры предосторожности при снятии переднего стекла:
Не держите iFlex или подобные металлические инструменты за края — они очень острые.
Переднее стекло может разбиться, и осколки стекла разлетятся по рабочей зоне. Рассмотрите возможность использования перчаток и защитных очков.
Используйте фен или термопистолет, чтобы нагреть верхний край экрана, пока он не станет почти слишком горячим для прикосновения.
Будьте осторожны, не перегревайте телефон — аккумулятор чувствителен к повреждению от высокой температуры.
Установите присоску на центр верхнего края экрана, как можно ближе к краю.
Вставьте iFlex под углом вниз в зазор между верхним краем переднего стекла и рамкой.
Потяните присоску вверх с сильным и равномерным усилием и опустите iFlex, чтобы он скользнул под переднее стекло. Большая часть переднего стекла может отделиться — это нормально.
iFlex нужно вставить только настолько, чтобы отделить переднее стекло и создать начальный зазор. Если вставить слишком глубоко, можно повредить фронтальную камеру.
Замените iFlex на открывающий инструмент.
Проведите открывающим инструментом вокруг верхнего левого угла телефона, отделяя стекло от дисплея.
Проведите открывающим инструментом вдоль левого края дисплея, чтобы отделить стекло от дисплея.
Проведите открывающим инструментом вдоль нижнего края, под стеклом и дисплеем, чтобы отделить их от рамки.
Если возникнут трудности с отделением дисплея от рамки, нагрейте нижний край экрана феном или термопистолетом, пока он не станет почти слишком горячим для прикосновения, чтобы смягчить клей.
Установите присоску на центр верхнего края экрана.
Потяните стекло вверх, пока оно не станет перпендикулярным телефону.
Поднимите стекло и слой дисплея вместе к верхней части телефона, чтобы отделить клей, фиксирующий их.
Если возникнут трудности, нагрейте дисплей, пока он не станет почти слишком горячим для прикосновения.
Снимите стекло и дисплей с телефона.
Сравните новую заменяемую деталь с оригинальной — убедитесь, что перенесли оставшиеся компоненты и удалили защитные пленки с новой детали перед установкой.
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Отнесите электронные отходы в сертифицированный переработчик R2 или e-Stewards.
Ремонт прошел не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в сообщество Samsung Galaxy S24 Answers.
