Мы покажем вам, как правильно заменить экран на Samsung Galaxy Z Flip 3. Учтите, что это наше первое руководство. iHub Repair получил разрешение на использование этого устройства для создания данного разбора/ремонта. Спасибо и приятного просмотра!
Это руководство написано для замены сборки экрана и рамки. Сборка состоит из экрана и рамки, объединенных в одну деталь. Убедитесь, что у вас правильная деталь, прежде чем начинать ремонт.
Перед разборкой устройства полностью разрядите аккумулятор. Это снижает риск возгорания, если аккумулятор случайно повредится во время ремонта. Если ваш аккумулятор вздулся, примите соответствующие меры предосторожности.
Примечание: Сохранение водонепроницаемости после ремонта зависит от того, насколько хорошо вы нанесете клей на заднюю крышку, но устройство потеряет свой рейтинг IP (степень защиты от проникновения).
Отключите все кабели и полностью выключите телефон.

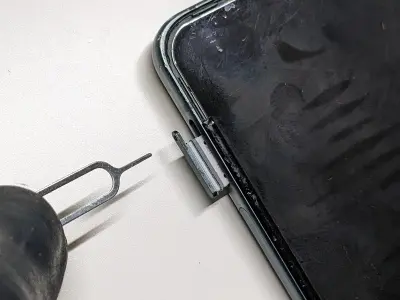

Вставьте инструмент для извлечения SIM-карты, биту или распрямленную скрепку в отверстие для лотка SIM-карты на верхнем левом крае телефона.
Нажмите на инструмент, чтобы извлечь и удалить лоток SIM-карты.
Нагрейте заднюю часть устройства с помощью доступных инструментов. Лучше всего подходят нагревательная панель CPB, термопистолет или iOpener.
Не забывайте, что изопропиловый спирт (90% и выше) не проводит ток. Он значительно облегчает большинство шагов этого ремонта.
Если клей нагрет и достаточно податлив, вы можете начать открытие с помощью открывающего инструмента iFixit. Если нет, перейдите к следующему шагу.
Я предпочитаю начинать с самого тонкого инструмента. Подойдут Jimmy, iSesamo или аналогичные инструменты. Продолжайте использовать изопропиловый спирт для облегчения процесса.
Я также использую набор тонких медиаторов для гитары. Подойдет и пластиковый инструмент Halberd Spudger. Медиаторы удобны, так как их можно использовать для удержания углов открытыми, чтобы задняя крышка не приклеилась снова.

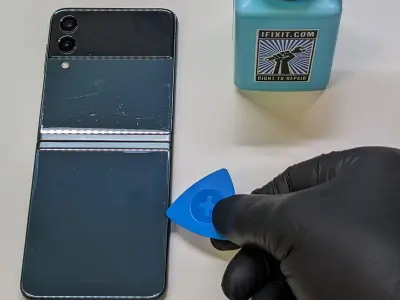

Также можно использовать треугольные открывающие инструменты. Используйте их с изопропиловым спиртом, чтобы открыть заднюю панель. Не углубляйтесь слишком сильно — не более 1/8 дюйма.
Важно: Не используйте металлический инструмент для соскабливания. Вы можете начать открытие с металлического инструмента, но все дальнейшие действия выполняйте пластиковым инструментом, чтобы не поцарапать заднюю панель.
Повторите те же шаги для верхней части, что и для нижней.
Будьте осторожны вокруг камеры.

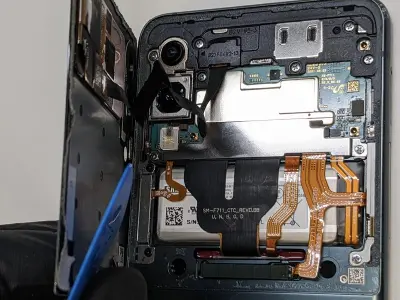

Откройте заднюю панель, как книгу.
Очень важно: Не порвите ленточный кабель при открытии задней панели!

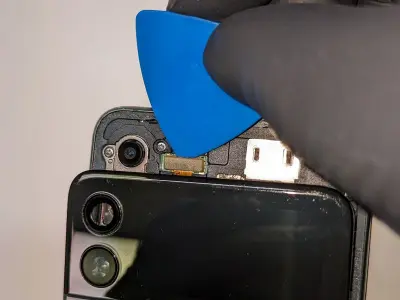

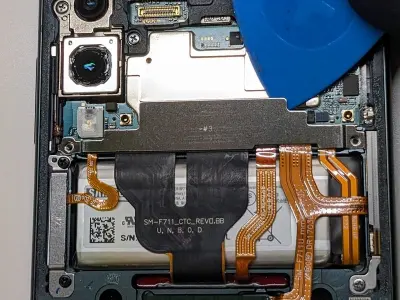

Используйте пластиковый инструмент, чтобы снять пластиковую крышку разъема.

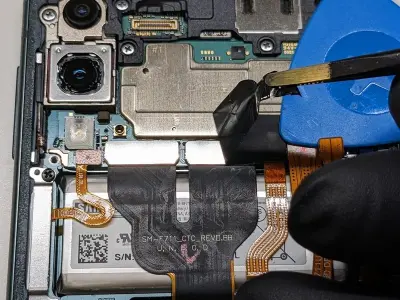

Снова используйте треугольный инструмент, чтобы аккуратно отсоединить разъем, и отложите верхнюю заднюю панель в сторону.
Используйте ручную или автоматическую отвертку с насадкой PH000 (крестовая), чтобы выкрутить два винта.
Снимите крышку разъема.
Всегда сначала отключайте питание, а подключайте его в последнюю очередь.
Используйте пинцет, чтобы снять наклейку теплоотвода.
Сначала отсоедините разъем питания (крайний справа)!
Затем отсоедините пять других разъемов слева от разъема питания.

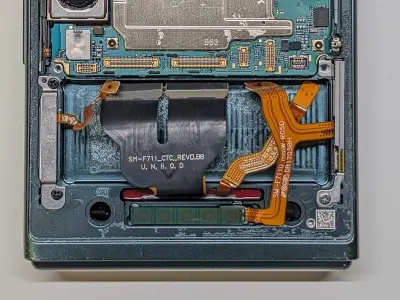

Перейдите к нижней части телефона.
Выкрутите два винта.
Снимите крышку с помощью пластикового инструмента.
Затем отсоедините разъем питания (правый) нижнего аккумулятора. Да, их два!
Снова используйте изопропиловый спирт и треугольный инструмент, чтобы ослабить клей, удерживающий беспроводную зарядную панель.

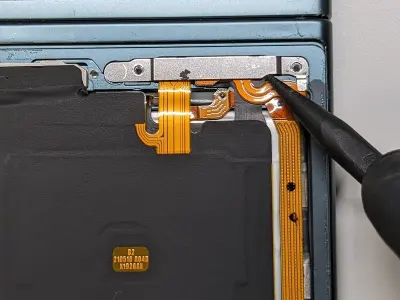

Отсоедините разъем беспроводной зарядной панели и отложите ее в сторону.
Удалите 5 винтов (4 серебряных и 1 черный).
Найдите место, куда можно вставить пластиковый инструмент, чтобы поддеть нижнюю сборку динамика.

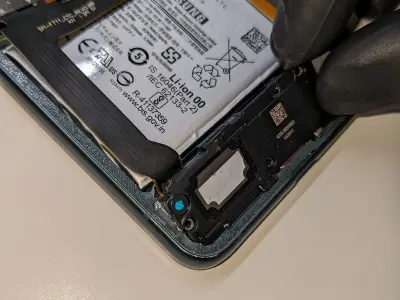

Поднимите ее под углом 45 градусов, затем извлеките и отложите в сторону.
Используйте инструмент iFixit или пластиковый инструмент, чтобы отсоединить два основных разъема.

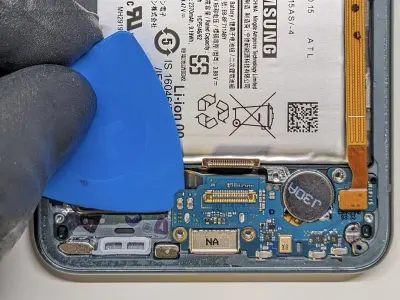

После отсоединения двух основных разъемов на дополнительной плате подденьте ее.
Важно: При поднятии дополнительной платы будьте осторожны, так как сзади остается еще один разъем. Поднимите плату и переверните ее, чтобы получить доступ к последнему разъему.
Теперь верните телефон на нагревательную панель. Если у вас есть iOpener, положите его на аккумуляторы. Не нужно нагревать сторону с экраном.
Используйте изопропиловый спирт на обоих аккумуляторах, пока они нагреваются.

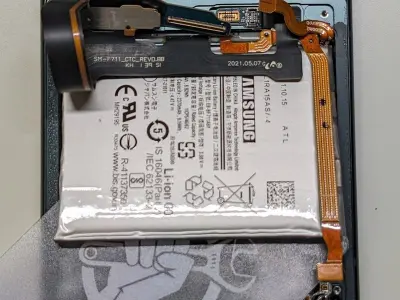

Используйте пластиковую карту iFixit, чтобы найти место под аккумулятором, и подденьте его через несколько минут нагрева.
При извлечении аккумулятора будьте осторожны, чтобы не зацепить кабели, и помните, что клей легче отделяется, пока он влажный от спирта.
Сложите и переверните телефон.
Воспользуйтесь преимуществом нагрева и изопропилового спирта, чтобы поддеть второй аккумулятор так же, как и первый. На этот раз легче извлекать его сверху.
После извлечения аккумулятора выкрутите один винт в нижнем правом углу. Эта часть соединена с другим элементом, поэтому будьте осторожны.
Подденьте пластиковым инструментом левую сторону детали. Под ней может быть клей, поэтому может потребоваться легкое нагревание и спирт.
Затем выкрутите 6 серебряных винтов, удерживающих материнскую плату и пластиковую крышку.

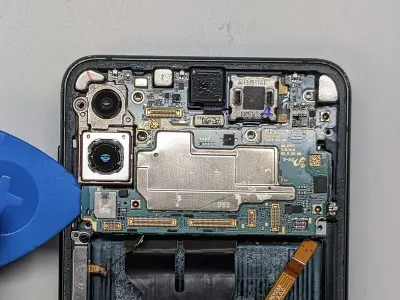

Извлеките материнскую плату. Поднимайте ее медленно, чтобы не было сопротивления.
Этот последний шаг выполняется ПОСЛЕ того, как вы выполните предыдущие 15 шагов в обратном порядке.
Перед подключением разъема внешнего экрана выполните этот шаг.
Нанесите клей T-7000 на все углы.
Нанесите клей E-8000 на все прямые участки.

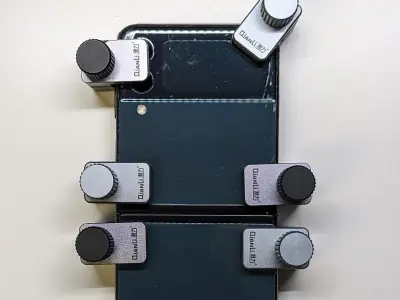

Лучше всего использовать индивидуальные зажимы. Затягивайте их на 1/4 или 1/2 оборота после появления сопротивления. Подождите 15-20 минут. Удалите излишки клея изопропиловым спиртом, и поздравляем — вы закончили!
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Советы по герметизации:
Мы рекомендуем использовать клей T-7000 и E-8000. Индивидуальные зажимы предпочтительнее, чем зажимы для заднего стекла, так как они обеспечивают равномерное давление, особенно для телефонов с выступающей камерой.
