Используйте эту инструкцию, чтобы заменить треснувший или разбитый дисплей вашего Samsung Galaxy A10.
Примечание: Эта инструкция поможет заменить только дисплей, оригинальная рамка и материнская плата останутся на месте. В некоторых случаях замена экрана на данной модели производится с предварительно установленной новой рамкой (средней частью), в таком случае требуется иная процедура. Перед работой по этой инструкции убедитесь, что у вас подходящая запчасть.
Перед разборкой телефона разрядите аккумулятор ниже 25%. Батарея может воспламениться и/или взорваться, если будет случайно проткнута, вероятность несчастного случая будет значительно ниже с разряженным аккумулятором.
Вам понадобится новая проклейка для повторного крепления компонентов при сборке устройства.
Вставьте инструмент для извлечения SIM-карты, бит для извлечения SIM-карты или выпрямленную скрепку для бумаг в отверстие на лотке для SIM-карты, расположенное на левой стороне телефона.
Сильно нажмите, чтобы извлечь SIM лоток.

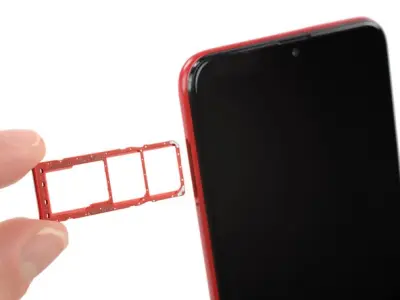

Извлеките лоток для SIM-карты.
При повторной установке карт убедитесь, что они правильно расположены в лотке.
Задняя крышка крепится пластиковыми защелками.

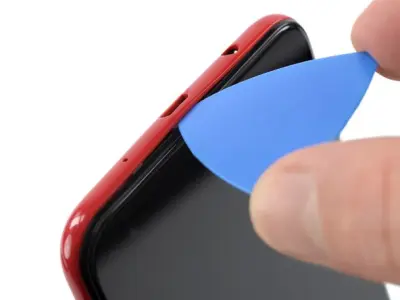

Вставьте инструмент для вскрытия между рамкой экрана и задней крышкой в нижней части телефона, где расположен порт для зарядки.
Проведите вскрывателем к левому нижнему углу, чтобы отсоединить защелки.
Проведите вскрывателем вдоль левого края до верхнего левого угла телефона, отсоединяя защелки.
Проведите вскрывателем от верхнего левого угла до правого верхнего угла, чтобы отсоединить защелки.
Проведите вкрывателем от верхнего правого угла до нижнего, отсоединяя оставшиеся защелки.

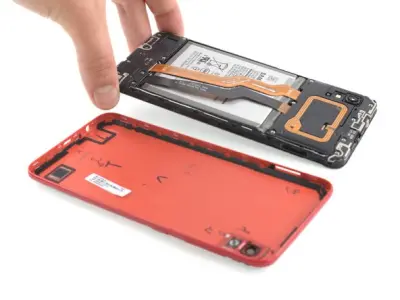

Снимите заднюю крышку.

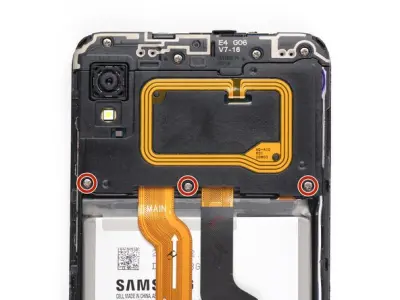

Выкрутите три винта Phillips #00 (длина 3мм).
Используйте плоскую сторону лопатки, чтобы приподнять крышку, закрывающую материнскую плату, таким образом отщелкивая пластиковые зажимы, которые держат крышку на месте.
Зажимы могут быть немного тугими. Если у вас возникли проблемы с поднятием крышки материнской платы, поверните лопатку, чтобы облегчить процесс.
Снимите крышку материнской платы.
Оставшиеся пластиковые зажимы отщелкнутся в процессе этого или вы можете просто отсоединить их вручную.

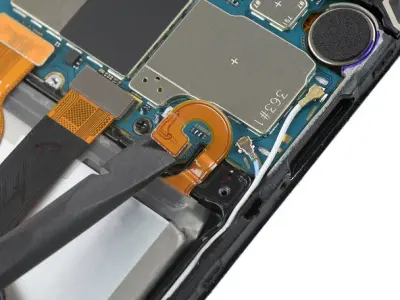

Используйте лопатку, чтобы отключить батарею, отсоединив коннектор от разъема.

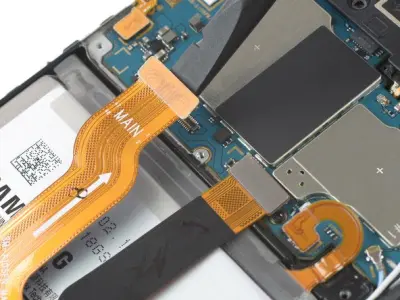

Плоской стороной лопатки приподнимите и отсоедините коннектор шлейфа дисплея от материнской платы.

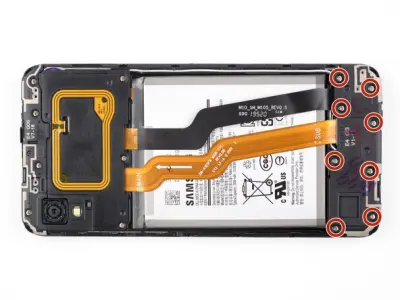

Открутите восемь винтов Phillips #00 (длина 3 мм) с нижней части.

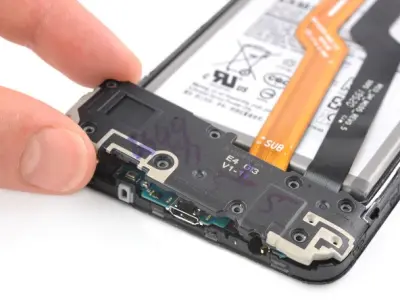

Снимите крышку нижней платы.

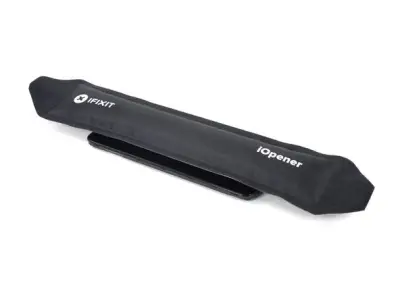

Приложите нагреватель iOpener к дисплею не менее чем на 2 минуты, чтобы размягчить клей под ним.
Разместите присоску на экране ближе к нижнему краю телефона.
Если экран телефона разбит, присоска может не прилипнуть. Попробуйте скрепить его прочной клейкой лентой или приклейте присоску суперклеем и дождитесь высыхания, чтобы продолжить.

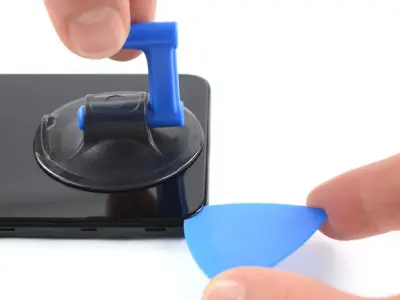

Потяните присоску вверх и вставьте вскрыватель в зазор, образовавшийся между стеклом дисплея и рамкой.
Проведите вскрывателем к нижнему левому углу, чтобы отделить клей.
Оставьте вскрыватель в углу, чтобы предотвратить повторное склеивание.

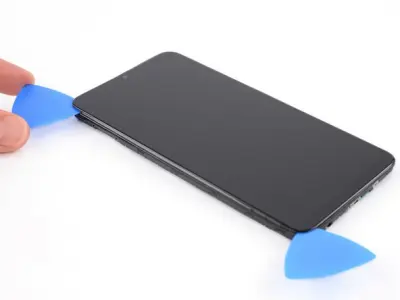

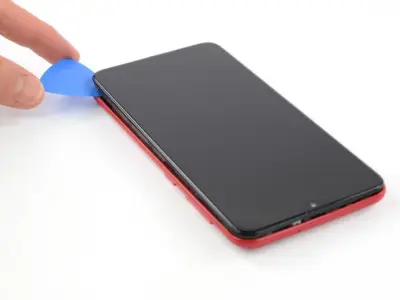

Вставьте второй вскрыватель и проведите им до верхнего левого угла. Оставьте его на месте для предотвращения склеивания.

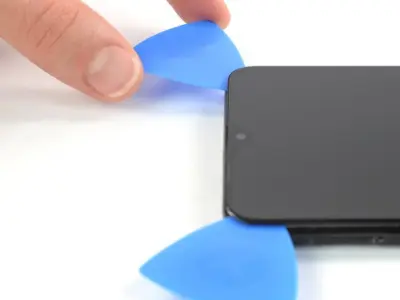

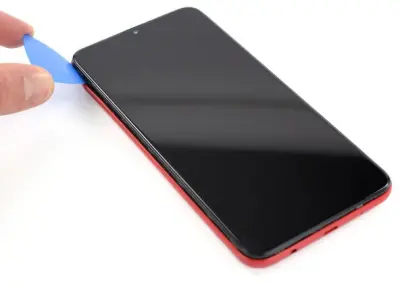

Вставьте третий вскрыватель в верхний левый угол дисплея.
Проведите им вдоль верхнего края телефона, отделяя клей.

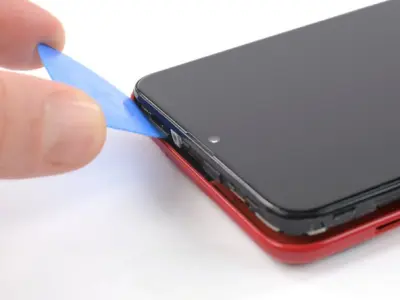

Когда приблизитесь к фронтальной камере, работайте только кончиком вскрывателя, чтобы избежать повреждения или загрязнения камеры.
Оставьте вскрыватель, не давая дисплею приклеиться.
Вставьте четвертый вскрыватель в верхний правый угол телефона.
Проведите вдоль правого края до нижнего угла, завершая расклейку.
Оставьте вскрыватель в правом нижнем углу, предотвращая склеивание.
Пока не снимайте дисплей полностью — шлейф дисплея все еще продет через рамку и, возможно, приклеен к ее внутренней стороне.
Поднимите дисплей от верхнего края телефона.

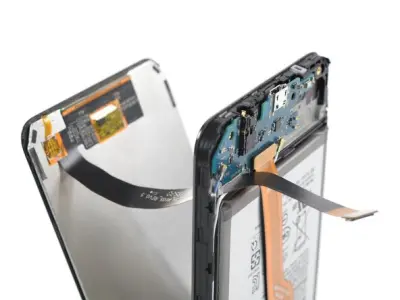

Пропустите шлейф дисплея через отверстие в рамке и снимите дисплей.
Если на вашей новой запчасти нет предварительно нанесенной клеевой основы, лучше воспользоваться специальной двухсторонней проклейкой для вашей модели телефона. Приклейте ее к внутренней стороне экрана, затем аккуратно проденьте шлейф дисплея в рамку. Выровняйте и прижмите дисплей.
По возможности включите телефон и протестируйте перед окончательным монтажом и сборкой.
Чтобы собрать устройство, следуйте этой инструкции в обратном порядке. Где необходимо, нанесите новый клей, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).
