Замена аккумулятора на Samsung Galaxy S10e (G970F)

Разборка вашего телефона приведет к нарушению его водонепроницаемости. Подготовьте сменную проклейку перед началом работы или позаботьтесь о том, чтобы избежать попадания жидкости, если вы будете собирать телефон без ее замены.

Полностью выключите свой телефон, прежде чем приступать к ремонту.

Приготовьте iOpener и нагрейте заднюю крышку телефона вдоль правого края в течение примерно двух минут. Это поможет размягчить клей, крепящий заднюю крышку.

Возможно, вам придется несколько раз разогревать и повторно использовать iOpener, чтобы телефон достаточно нагрелся. Следуйте инструкции iOpener, чтобы избежать перегрева.

Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – OLED-дисплей и аккумулятор подвержены тепловому повреждению.

На следующих шагах вам будет необходимо разрезать проклейку, крепящую заднюю крышку.

Как расположена проклейка видно на первом фото, которое показывает внутреннюю сторону задней крышки.

Вы будете разрезать проклейку в областях, выделенных на фото с внешней стороной крышки.

Самая узкая полоска проклейки на правой стороне телефона, чуть ниже кнопки Bixby.

Приложите присоску к задней крышке телефона как можно ближе к нагретому краю, прямо под кнопкой Bixby, где проклейка наиболее узкая.

Присоска не будет хорошо прилегать на изогнутой части стекла, поэтому не ставьте ее на самый край.

Если задняя крышка телефона разбита, присоска может не прилипнуть. Попробуйте скрепить крышку прочной липкой лентой или приклейте присоску суперклеем, дождитесь высыхания и продолжайте.

Положите нагретый край телефона на что-нибудь толщиной около 10-15 мм. Это позволит наклонить телефон так, чтобы было легче вставить лопатку.

Приподнимите правый край задней крышки с помощью присоски, образуя небольшой зазор между задней крышкой и рамкой.

Это может потребовать значительного усилия. Если у вас возникли проблемы, дополнительно нагрейте край, чтобы еще больше размягчить проклейку, и повторите попытку. Проклейка очень быстро остывает, поэтому вам, возможно, придется нагревать ее несколько раз.

Если вы используете iOpener, следуйте инструкции по нагреву, чтобы избежать его перегрева, иначе упаковка геля может лопнуть.

Вставьте край лопатки в зазор.

Задняя крышка может разбиться, если вы приложите слишком много сил или попытаетесь поддеть ее металлическими инструментами.

Проведите лопаткой вдоль правого края телефона, чтобы отделить проклейку, крепящую заднюю крышку.

Вставьте вскрыватель в тот же край рядом с лопаткой. Оставьте его на этом месте, предотвращая повторное склеивание.

Приложите iOpener к верхнему краю телефона на две минуты.

Вставьте вскрыватель ниже правого верхнего угла и проведите им вокруг угла и вдоль верхнего края телефона.

Проклейка здесь шире, поэтому, чтобы ее отделить, вскрыватель необходимо вставлять глубже.

Оставьте вскрыватель на месте, не давая крышке приклеиться.

Приложите iOpener к левому краю телефона на две минуты.

Вставьте новый вскрыватель в левый верхний угол и проведите им вдоль левого края телефона.

Не вынимайте вскрыватель из левого края телефона, чтобы не дать проклейке приклеиться вновь.

Приложите iOpener к нижнему краю телефона на две минуты.

Вставьте вскрыватель в нижний угол телефона и проведите им вдоль нижнего края, отделяя проклейку.

Проклейка здесь шире, для ее отделения вставляйте вскрыватель глубже.

Используя вскрыватели, аккуратно приподнимите заднюю крышку.

Если вы столкнетесь с каким-либо сопротивлением, прекратите поднимать крышку и используйте вскрыватель, чтобы срезать остатки проклейки.

Обязательно включите телефон и протестируйте, прежде чем наносить новую проклейку и фиксировать крышку.

При желании вы можете установить заднюю крышку на место без замены проклейки. Удалите все крупные куски проклейки, которые могут помешать плотному прилеганию задней крышки. После установки нагрейте заднюю крышку и надавите, чтобы закрепить ее. Телефон не будет водонепроницаемым, но оставшаяся проклейка достаточно крепкая, чтобы приклеить крышку.

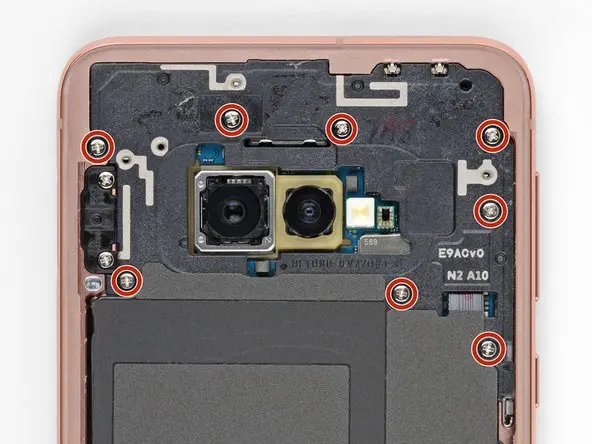

Удалите восемь винтов Phillips длиной 3,9 мм, крепящих верхнюю защитную пластину.

Проведите вскрывателем под нижним правым углом верхней пластины, чтобы отделить проклейку, крепящую ее к нижней пластине.

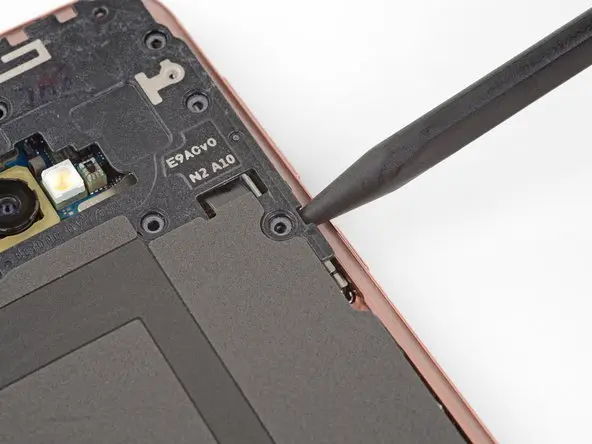

Вставьте острый конец вскрывателя в маленький вырез на правом краю пластиковой части верхней защитной пластины рядом с кнопкой Bixby.

Используйте вскрыватель, чтобы приподнять верхнюю пластину от средней рамки.

Поднимите пластину за пластиковую часть и уберите.

Чтобы установить ее на место, сначала вставьте верхний край в рамку телефона, затем аккуратно прижмите оставшуюся часть, чтобы защелкнуть ее на месте.

Плоским концом вскрывателя приподнимите коннектор аккумулятора от разъема и отсоедините его.

Этот этап может быть завершен с использованием средства для удаления клея либо изопропилового спирта высокой концентрации (>90%).

Приподнимите нижний край телефона под таким углом, чтобы средство для удаления клея стекало с нижней части аккумулятора к верхней.

Нанесите изопропиловый спирт или средство для удаления клея вдоль нижнего края батареи. Оставьте его на несколько минут, чтобы клей размяк.

Плоским концом вскрывателя осторожно приподнимите аккумулятор от корпуса телефона.

Постарайтесь не деформировать аккумулятор в процессе. Повреждение литий-ионного аккумулятора с мягкой оболочкой может привести к утечке опасных химических веществ, возгоранию или даже взрыву. Не прикладывайте чрезмерных усилий и не поддевайте батарею металлическими инструментами.

Если аккумулятор будет трудно извлечь или он начнет деформироваться, повторите предыдущий шаг для большего размягчения клея.

Уберите аккумулятор.

Не используйте повторно демонтированный аккумулятор, это несет угрозу безопасности. Замените его новым.

Заключение

Чтобы собрать устройство, следуйте этой инструкции в обратном порядке.

Для достижения оптимальной производительности откалибруйте только что установленный аккумулятор.
