Используйте эту инструкцию, чтобы демонтировать или заменить аккумулятор вашего Samsung Galaxy S21.
Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой телефона. Это исключит риск возможной термической реакции, если батарея случайно повредится в ходе ремонта. Если ваш аккумулятор вздут, примите соответствующие меры предосторожности.
Несмотря на то, что при замене аккумулятора нет необходимости снимать межплатные шлейфы, мы рекомендуем это сделать. Это значительно облегчает извлечение аккумулятора и повторную сборку.
Вам понадобится новая проклейка для завершения сборки устройства.
Перед тем как начать, выключите ваш телефон.

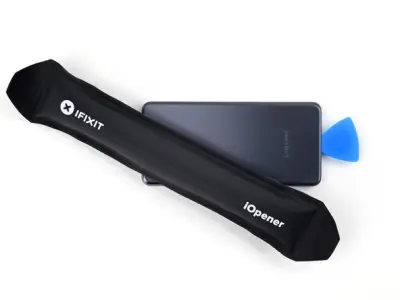

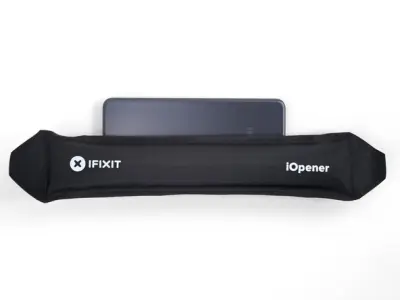

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.
Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – дисплей, батарея и задняя крышки подвержены тепловому повреждению.
Приложите присоску к задней крышке телефона как можно ближе к середине нижнего края.
Потяните присоску вверх с сильным, постоянным усилием, чтобы создать небольшой зазор между задней крышкой и рамкой.
В зависимости от возраста вашего телефона это может быть затруднительно. Если у вас возникли проблемы, дополнительно нагрейте край и повторите попытку.

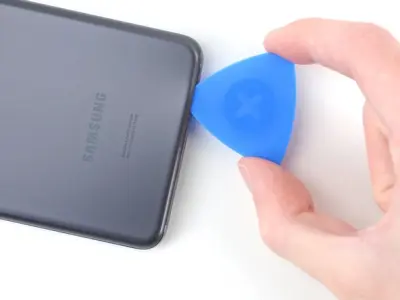

В образовавшуюся щель вставьте вскрыватель.
Вставляйте вскрыватель не глубже 5 мм, так как вы можете повредить внутренние компоненты, если протолкнете его дальше.
Проведите вскрывателем вперед-назад вдоль нижнего края, чтобы отделить проклейку.
Оставьте вскрыватель на месте, чтобы предотвратить склеивание.
Приложите iOpener к левому краю задней крышки на две минуты.

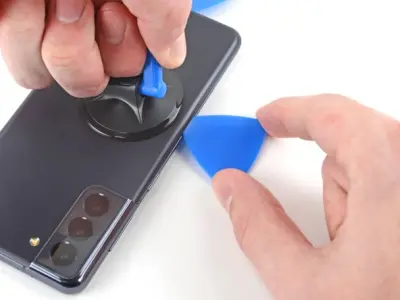

Установите присоску как можно ближе к середине левого края задней крышки.
Потяните присоску с сильным, постоянным усилием, чтобы создать зазор между задней крышкой и рамкой.
Вставьте вскрыватель в получившийся зазор.
Не углубляйтесь более, чем на 5 мм, так как вы можете повредить внутренние компоненты.
Проведите вскрывателем вдоль левого края в направлении нижнего левого угла, разрезая проклейку.
Не разрезайте дальше того места, где корпус камеры соприкасается с задней крышкой, так как вы рискуете повредить пластик.
Оставьте вскрыватель на месте, предотвращая повторное склеивание.

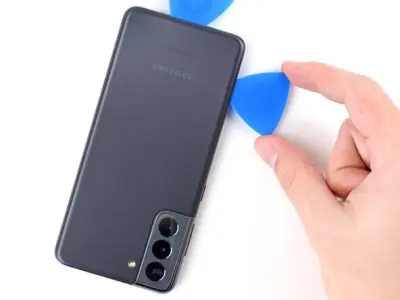

Приложите iOpener к правому краю задней крышки на две минуты.
Установите присоску как можно ближе к середине правого края задней крышки.
Потяните присоску с сильным, постоянным усилием, чтобы создать зазор между задней крышкой и рамкой.
Вставьте вскрыватель в образовавшийся зазор.
Вставляйте вскрыватель примерно на 3 мм, иначе вы можете повредить межплатный шлейф, который проложен параллельно правому краю.

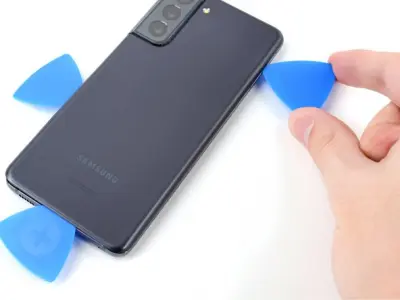

Проведите вскрывателем вперед-назад вдоль правого края задней крышки, чтобы отделить проклейку.
Оставьте вскрыватель, не давая крышке приклеиться.

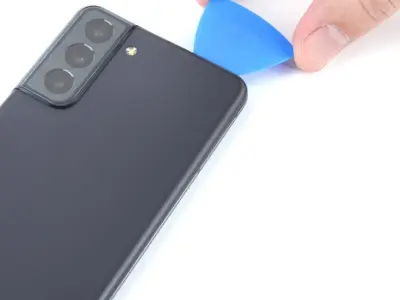

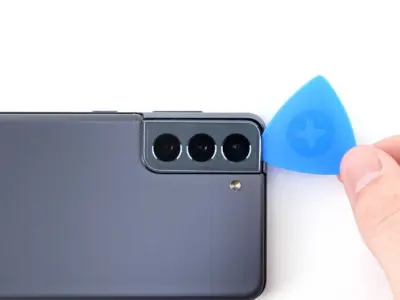

Проведите вскрывателем, установленным с правого края, вокруг верхнего правого угла телефона.
Вставляйте вскрыватель только на 5 мм, так как вы можете повредить внутренние компоненты, если пойдете дальше.
Эта процедура может быть применена к каждому углу, за исключением верхнего левого, где расположена задняя камера.
Продвиньте верхний вскрыватель как можно ближе к корпусу камеры.
Повторите со вскрывателем на левом краю.
Нагрейте iOpener и приложите его к корпусу камеры на две минуты.
Сместите заднюю крышку против часовой стрелки, чтобы создать зазор между корпусом камеры и рамкой.
Вставляйте вскрыватель только на 5 мм, чтобы не поцарапать камеру.
Установите в зазор вскрыватель.
Если этот метод не сработает, перейдите к следующему шагу, чтобы попробовать альтернативный способ; в противном случае пропустите следующий шаг.

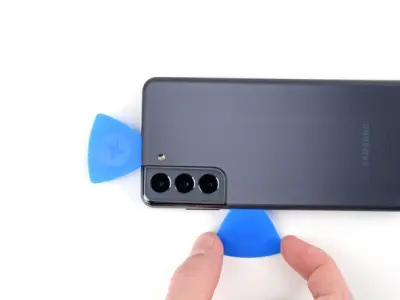

Аккуратно сдвиньте два вскрывателя в направлении корпуса камеры так, чтобы они оказались под углами задней крышки, прилегающими к корпусу камеры.
Перемещайте вскрыватели взад и вперед вдоль соединения между задней крышкой и корпусом камеры, пока не образуется зазор между корпусом камеры и рамкой.
Будьте осторожны с этим способом, так как вы рискуете расколоть пластиковую заднюю крышку.
Проведите вскрывателем между корпусом камеры и рамкой, отделяя клей.
Рамка крепится к корпусу камеры значительным количеством клея, поэтому может потребоваться несколько циклов нагрева.
Справа от камеры есть дополнительный участок клея, который вам нужно разрезать.
На задней крышке вокруг вспышки телефона есть пластина, в которой может застрять вскрыватель: наклоните вскрыватель вниз, чтобы избежать каких-либо повреждений.

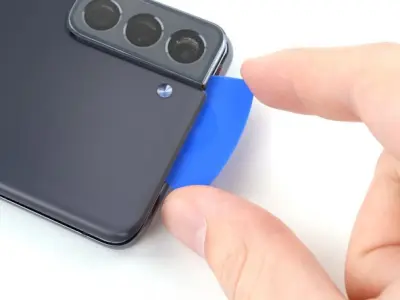

Совместите кончик вскрывателя со вспышкой вашего телефона.
Вставляйте его медленно, стараясь не касаться пластины вокруг вспышки.
Соприкосновение с пластиной может быть похоже на соприкосновение с проклейкой. Наклоните вскрыватель вниз, чтобы он не скользил по пластине.
Отделите клей справа от камеры.

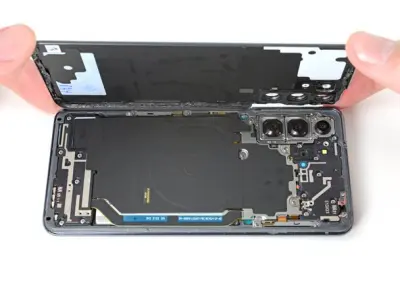

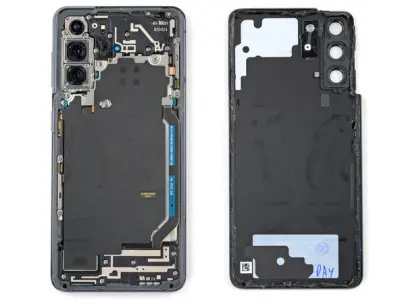

Снимите заднюю крышку
Если крышка все еще приклеена к рамке, проведите вскрывателем вдоль краев телефона, пока крышка полностью не отделится.
Во время повторной сборки:
Это хороший момент для включения вашего телефона и проверки всех функций перед окончательной сборкой. Обязательно полностью выключите телефон, прежде чем продолжить работу.
Удалите все кусочки проклейки пинцетом или пальцами. Используйте немного изопропилового спирта высокой концентрации (более 90%), чтобы стереть остатки клея.
Используйте отвертку Phillips, чтобы удалить пять винтов длиной 4 мм, крепящих защитный экран материнской платы.
На протяжении всего ремонта следите за каждым винтом и убедитесь, что они возвращаются точно туда, откуда выкручены.
С помощью пинцета аккуратно потяните вверх и отсоедините защитный экран материнской платы от рамки.
Пока не снимайте его полностью, так как он все еще прикреплен к шлейфу беспроводной зарядки.

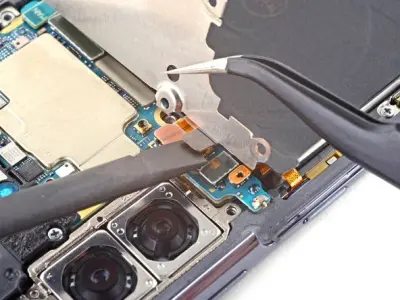

Держите защитный экран материнской платы пинцетом или пальцами и, используя лопатку, приподнимите коннектор аккумулятора.
Следите за тем, чтобы поддевать только край коннектора, чтобы не повредить разъем и окружающие компоненты.
Чтобы снова прикрепить пресс-коннекторы, подобные этому, тщательно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не надавливайте на середину. Если коннектор смещен, контакты могут согнуться, что приведет к необратимому повреждению.
Все еще удерживая защитный экран материнской платы в стороне, с помощью лопатки приподнимите и отсоедините коннектор шлейфа беспроводной зарядки.
Шлейф беспроводной зарядки слегка приклеен к телефону.
Пальцами аккуратно отсоедините шлейф от телефона.
Во время повторной сборки сначала закрутите винты защитного экрана материнской платы, чтобы правильно выровнять шлейф беспроводной зарядки на месте, затем плотно прижмите остальную его часть, чтобы она приклеилась.
Используйте отвертку Phillips, чтобы удалить шесть винтов длиной 4 мм, крепящих корпус полифонического динамика.
Вставьте острый конец вскрывателя в выемку в верхнем левом углу полифонического динамика и приподнимите его, чтобы отсоединить зажимы, удерживающие динамик.
Уберите полифонический динамик.
Плоским концом вскрывателя приподнимите и отсоедините коннектор первого межплатного шлейфа.
Также плоской стороной вскрывателя отключите коннектор второго межплатного шлейфа.

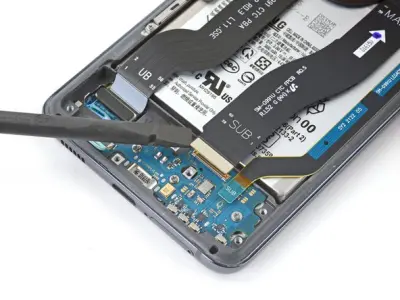

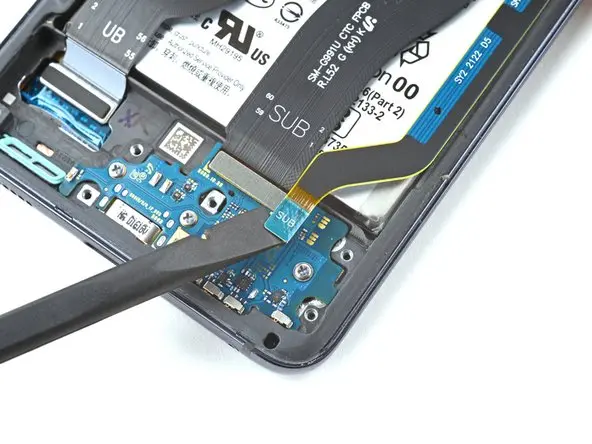

Плоской стороной вскрывателя отсоедините другой коннектор второго межплатного шлейфа.
Повторите со вторым коннектором первого межплатного шлейфа.

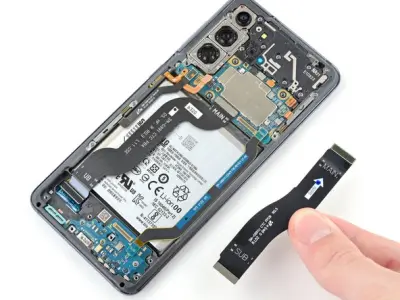

Пинцетом или пальцами удалите первый и второй межплатные шлейфы.
Лопаткой приподнимите и отключите нижний коннектор шлейфа дисплея.
Также лопаткой отсоедините верхний коннектор шлейфа дисплея.
Пинцетом или пальцами снимите шлейф дисплея.

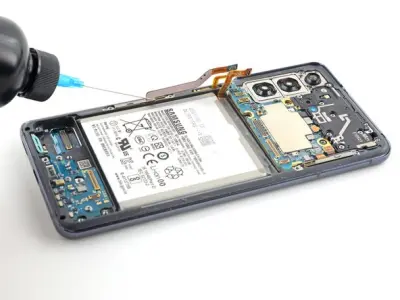

Нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на зазоры по периметру батареи.
Следите за тем, чтобы не проколоть или не согнуть батарею во время процедуры извлечения — проколотая или погнутая батарея может привести к утечке опасных химических веществ или вызвать термическую реакцию. Если вам трудно вытащить аккумулятор, добавьте изопропилового спирта и повторите попытку.
Сначала нанесите всего несколько капель и только при необходимости добавляйте еще; если изопропилового спирта будет много, он может попасть на материнскую плату и суб-плату.

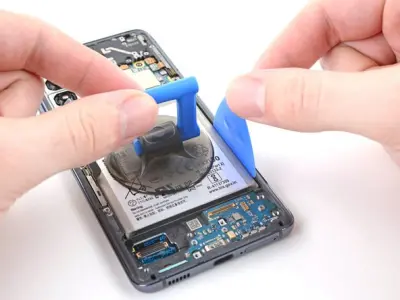

Установите присоску по центру аккумулятора как можно ближе к правому краю.
Вставьте вскрыватель в край с самым широким зазором между рамкой и батареей.
Поверните вскрыватель так, чтобы его длинная сторона оказалась вдоль батареи.

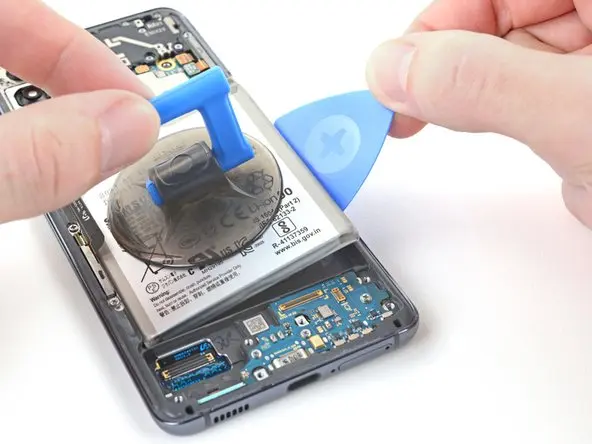

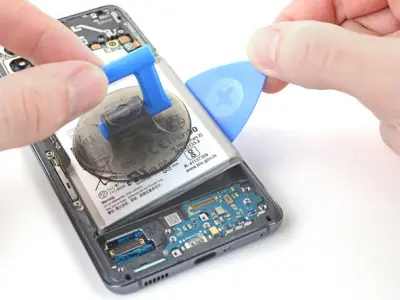

Потяните присоску с постоянным усилием и приподнимите вскрыватель, чтобы отделить батарею от рамки.
Если вам трудно вытащить аккумулятор с помощью присоски, добавьте еще несколько капель изопропилового спирта.
Извлеките аккумулятор. Убедитесь, что вся оставшаяся проклейка удалена.
Не устанавливайте поврежденный или деформированный аккумулятор, так как это несет угрозу безопасности.
Закрепите новую батарею специальной проклейкой или двусторонней липкой лентой. Чтобы правильно установить аккумулятор, расположите новую проклейку в устройстве на том же месте, где была старая, а не на самой батарее. Плотно вставьте новую батарею на место.
Во время повторной сборки временно подсоедините аккумулятор к материнской плате, чтобы помочь правильно его выровнять. Отсоедините аккумулятор после того, как он будет установлен.
Если остался спирт, используйте для удаления ткань без ворса или дайте ему высохнуть до установки новой батареи.
Сравните вашу новую запчасть с оригинальной — возможно, вам потребуется перенести оставшиеся компоненты или удалить проклейку с новой запчасти перед установкой.
Чтобы собрать устройство, следуйте этой инструкции в обратном порядке.
Для достижения оптимальной производительности откалибруйте только что установленную батарею.
