Замена аккумулятора на Samsung Galaxy S8 (G950F)

Вскрытие телефона приведет к нарушению его водонепроницаемости. Подготовьте запасную проклейку, прежде чем приступать к работе, или позаботьтесь о том, чтобы избежать попадания жидкости, если будете собирать телефон без замены проклейки.

Разогрейте iOpener и приложите его к длинной стороне S8 примерно на 2 минуты.

Возможно, вам потребуется разогревать и повторно использовать iOpener несколько раз, чтобы телефон достаточно нагрелся. Следуйте инструкции по эксплуатации iOpener, чтобы избежать перегрева.

Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – OLED-дисплей и аккумулятор подвержены тепловому повреждению.

Пока вы ждете, чтобы клей размягчился, прочтите следующий шаг, чтобы получить представление о том, где нужно будет поддевать.

На следующих шагах вы будете разрезать проклейку, нанесенную по краю задней крышки.

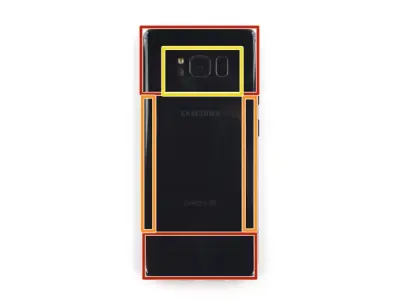

На задней крышке на фото выделены участки, где находится проклейка.

Если смотреть снаружи на телефон, схема выглядит следующим образом:

Широкие участки проклейки

Узкие участки проклейки

Избегайте эту область, чтобы не повредить сканер отпечатков пальцев.

Как только задняя крышка станет теплой на ощупь, приложите присоску как можно ближе к нагретому краю телефона, избегая при этом загнутой кромки.

Присоска не будет хорошо прилегать к изогнутой части крышки.

Если крышка телефона разбита, присоска может не прилипнуть. Попробуйте скрепить ее прочной клейкой лентой или приклейте присоску суперклеем и дождитесь высыхания, чтобы продолжить.

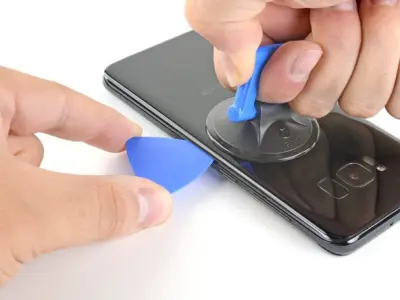

Потяните присоску и вставьте вскрыватель под заднюю крышку.

Из-за того, что крышка изогнута вставляйте вскрыватель, направляя его немного вверх, а не параллельно плоскости телефона.

Как только вскрыватель будет надежно установлен под крышку, повторно нагрейте iOpener, чтобы размягчить проклейку.

Проведите вскрывателем вниз вдоль правой стороны телефона, отделяя проклейку.

Действуйте медленно, чтобы вскрыватель не выскользнул из шва. Если резать становится трудно, разогрейте и повторно используйте iOpener.

Повторите предыдущие процедуры нагрева и отделения проклейки для трех других сторон телефона.

Оставляйте вскрыватель под каждой из сторон крышки, прежде чем продолжать работу со следующей, чтобы предотвратить повторное прилипание проклейки.

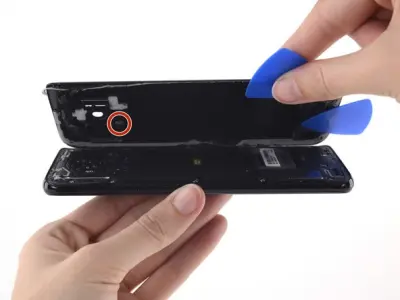

Шлейф сканера отпечатков пальцев соединяет телефон с задней крышкой рядом с основной камерой. Шлейф очень короткий и его необходимо отсоединить при снятии задней крышки.

Поднимая крышку, загляните внутрь, чтобы убедиться, что оранжевый шлейф с синим коннектором отсоединен.

Используйте вскрыватель, чтобы отделить остатки клея и слегка приоткрыть телефон.

Если шлейф сканера отпечатков пальцев зацепился или остается натянутым, не открывайте телефон дальше. Прежде чем продолжить, отсоедините коннектор кончиком лопатки.

Во время повторной сборки, чтобы подключить шлейф сканера отпечатков пальцев, сначала поверните заднюю крышку так, чтобы коннектор шлейфа идеально прилегал к разъему. Затем используйте плоский конец лопатки, чтобы аккуратно защелкнуть коннектор на место, надавив на него.

Снимите заднюю крышку с телефона.

Для установки новой задней крышки:

Используйте пинцет, чтобы удалить остатки проклейки с корпуса телефона. Затем очистите места склеивания изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой тканью, чтобы подготовить поверхность к нанесению новой проклейки.

Снимите клейкую подложку с новой задней крышки, аккуратно выровняйте один край крышки по корпусу телефона и плотно прижмите ее к телефону.

Обязательно включите телефон и протестируйте, прежде чем нанести новую проклейку и окончательно собрать телефон.

При желании вы можете установить заднюю крышку на место, не заменяя проклейку. Удалите все крупные куски проклейки, которые могут помешать плотному прилеганию задней крышки. После установки нагрейте заднюю крышку и надавите, чтобы закрепить ее. Проклейка не будет водонепроницаемой, но ее обычно более чем достаточно, чтобы прочно зафиксировать крышку.

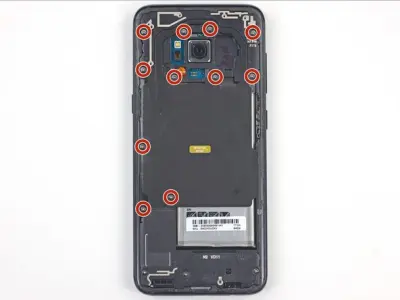

Удалите одиннадцать винтов длиной 3,7 мм, используя отвертку Phillips #000.

Удалите модуль NFC-антенны и катушки беспроводной зарядки.

Выкрутите три винта Phillips #000 длиной 3,7 мм.

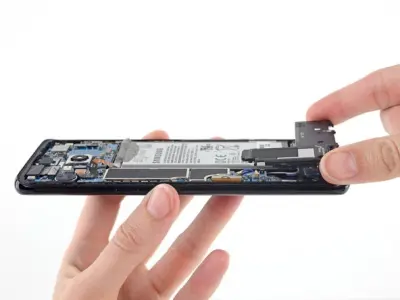

Удалите корпус полифонического динамика.

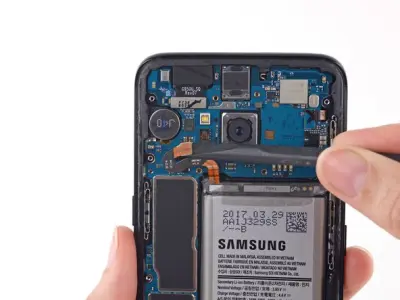

Плоским концом лопатки отсоедините коннектор аккумулятора.

Нанесите немного изопропилового спирта высокой концентрации (>90%) под каждый угол аккумулятора, понадобится несколько минут, чтобы он проник глубже и размягчил проклейку.

Проклейка аккумулятора разработана так, чтобы размягчаться от изопропилового спирта.

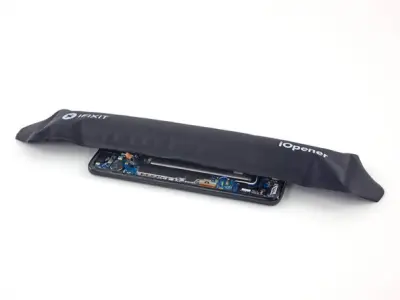

Другой вариант – подготовить iOpener и приложить его к аккумулятору на пару минут. Повторно нагрейте и примените iOpener при необходимости.

Используйте вскрыватель, чтобы приподнять нижнюю часть аккумулятора.

Вы будете продвигать вскрыватель непосредственно над суб-платой и антенными кабелями. Работайте осторожно, чтобы не повредить ни один из этих компонентов.

Возможно, вам потребуется повторно использовать iOpener несколько раз, чтобы еще больше размягчить проклейку. Так как проклейка очень прочная, может потребоваться несколько попыток, чтобы протолкнуть вскрыватель под аккумулятор.

Старайтесь не деформировать аккумулятор во время этого процесса. Литий-ионные аккумуляторы с мягкой оболочкой при повреждении могут привести к утечке опасных химических веществ, возгоранию или даже взрыву. Не прилагайте чрезмерных усилий и не поддевайте аккумулятор металлическими инструментами.

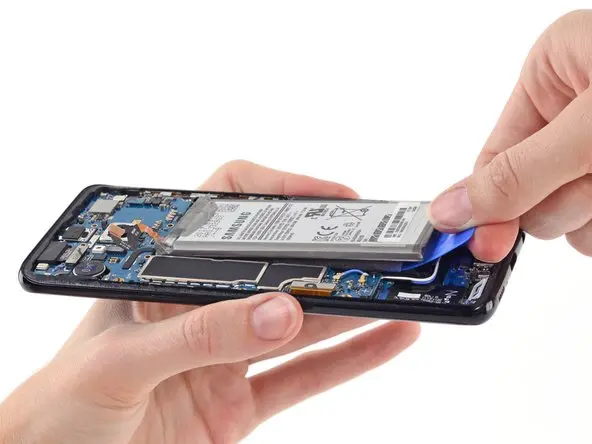

Проведите вскрывателем вверх вдоль боковой стороны аккумулятора, чтобы отделить остатки проклейки.

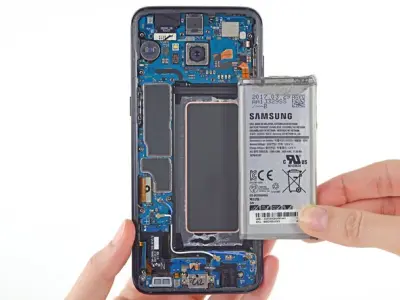

Извлеките аккумулятор из корпуса телефона.

Не используйте аккумулятор повторно после того, как он был извлечен, так как это может представлять потенциальную угрозу безопасности. Замените его на новый.

ЗАКЛЮЧЕНИЕ

После нанесения проклейки следуйте этой инструкции в обратном порядке, чтобы собрать устройство заново.
