Замена дисплея на Samsung Galaxy S8 (G950F)

Вскрытие телефона приведет к нарушению его водонепроницаемости. Подготовьте запасную проклейку, прежде чем приступать к работе, или позаботьтесь о том, чтобы избежать попадания жидкости, если будете собирать телефон без замены проклейки.

Разогрейте iOpener и приложите его к длинной стороне S8 примерно на 2 минуты.

Возможно, вам потребуется разогревать и повторно использовать iOpener несколько раз, чтобы телефон достаточно нагрелся. Следуйте инструкции по эксплуатации iOpener, чтобы избежать перегрева.

Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – OLED-дисплей и аккумулятор подвержены тепловому повреждению.

Пока вы ждете, чтобы клей размягчился, прочтите следующий шаг, чтобы получить представление о том, где нужно будет поддевать.

На следующих шагах вы будете разрезать проклейку, нанесенную по краю задней крышки.

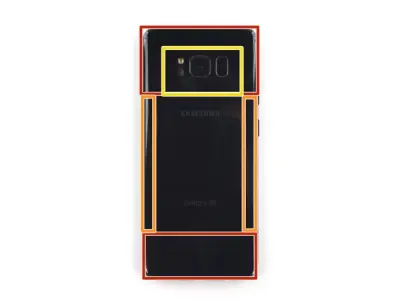

На задней крышке на фото выделены участки, где находится проклейка.

Если смотреть снаружи на телефон, схема выглядит следующим образом:

Широкие участки проклейки

Узкие участки проклейки

Избегайте эту область, чтобы не повредить сканер отпечатков пальцев.

Как только задняя крышка станет теплой на ощупь, приложите присоску как можно ближе к нагретому краю телефона, избегая при этом загнутой кромки.

Присоска не будет хорошо прилегать к изогнутой части крышки.

Если крышка телефона разбита, присоска может не прилипнуть. Попробуйте скрепить ее прочной клейкой лентой или приклейте присоску суперклеем и дождитесь высыхания, чтобы продолжить.

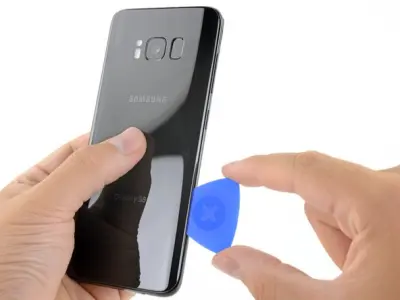

Потяните присоску и вставьте вскрыватель под заднюю крышку.

Из-за того, что крышка изогнута вставляйте вскрыватель, направляя его немного вверх, а не параллельно плоскости телефона.

Как только вскрыватель будет надежно установлен под крышку, повторно нагрейте iOpener, чтобы размягчить проклейку.

Проведите вскрывателем вниз вдоль правой стороны телефона, отделяя проклейку.

Действуйте медленно, чтобы вскрыватель не выскользнул из шва. Если резать становится трудно, разогрейте и повторно используйте iOpener.

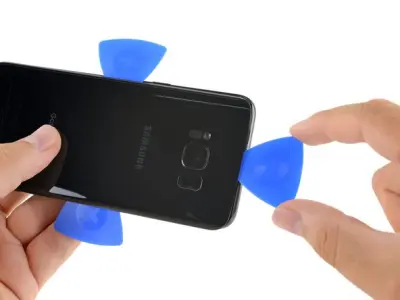

Повторите предыдущие процедуры нагрева и отделения проклейки для трех других сторон телефона.

Оставляйте вскрыватель под каждой из сторон крышки, прежде чем продолжать работу со следующей, чтобы предотвратить повторное прилипание проклейки.

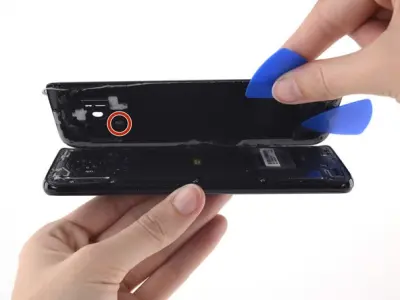

Шлейф сканера отпечатков пальцев соединяет телефон с задней крышкой рядом с основной камерой. Шлейф очень короткий и его необходимо отсоединить при снятии задней крышки.

Поднимая крышку, загляните внутрь, чтобы убедиться, что оранжевый шлейф с синим коннектором отсоединен.

Используйте вскрыватель, чтобы отделить остатки клея и слегка приоткрыть телефон.

Если шлейф сканера отпечатков пальцев зацепился или остается натянутым, не открывайте телефон дальше. Прежде чем продолжить, отсоедините коннектор кончиком лопатки.

Во время повторной сборки, чтобы подключить шлейф сканера отпечатков пальцев, сначала поверните заднюю крышку так, чтобы коннектор шлейфа идеально прилегал к разъему. Затем используйте плоский конец лопатки, чтобы аккуратно защелкнуть коннектор на место, надавив на него.

Снимите заднюю крышку с телефона.

Для установки новой задней крышки:

Используйте пинцет, чтобы удалить остатки проклейки с корпуса телефона. Затем очистите места склеивания изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой тканью, чтобы подготовить поверхность к нанесению новой проклейки.

Снимите клейкую подложку с новой задней крышки, аккуратно выровняйте один край крышки по корпусу телефона и плотно прижмите ее к телефону.

Обязательно включите телефон и протестируйте, прежде чем нанести новую проклейку и окончательно собрать телефон.

При желании вы можете установить заднюю крышку на место, не заменяя проклейку. Удалите все крупные куски проклейки, которые могут помешать плотному прилеганию задней крышки. После установки нагрейте заднюю крышку и надавите, чтобы закрепить ее. Проклейка не будет водонепроницаемой, но ее обычно более чем достаточно, чтобы прочно зафиксировать крышку.

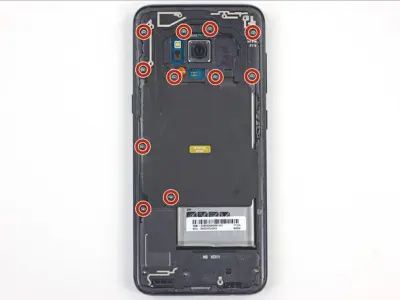

Удалите одиннадцать винтов длиной 3,7 мм, используя отвертку Phillips #000.

Удалите модуль NFC-антенны и катушки беспроводной зарядки.

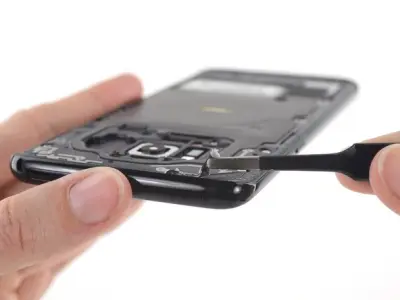

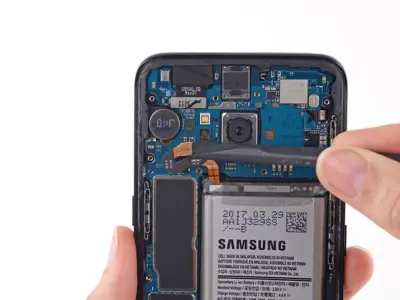

Плоским концом лопатки отсоедините коннектор аккумулятора.

Несмотря на то, что аккумулятор не показан на следующих шагах, в данном ремонте нет необходимости извлекать его. Просто отсоедините его - этого будет достаточно.

Плоским концом лопатки отсоедините коннектор дисплея.

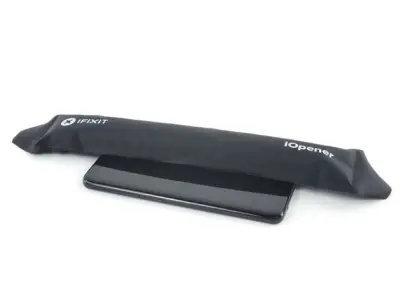

Нагрейте iOpener и приложите его к одной из длинных сторон телефона. Примерно на две минуты.

Возможно, вам потребуется разогревать и повторно использовать iOpener несколько раз, чтобы телефон достаточно нагрелся. Следуйте инструкции по эксплуатации iOpener, чтобы избежать перегрева.

Как только дисплей станет теплым на ощупь, приложите присоску как можно ближе к нагретому краю телефона, избегая при этом изогнутой кромки.

Присоска не будет хорошо прилегать к изогнутой части стекла.

Если дисплей телефона разбит, присоска может не прилипнуть. Попробуйте скрепить его прочной клейкой лентой или приклейте присоску суперклеем и дождитесь высыхания, чтобы продолжить.

Потяните присоску и вставьте вскрыватель под дисплей.

Из-за того, что дисплей изогнут вставляйте вскрыватель, направляя его немного вверх, а не параллельно плоскости телефона.

Как только вскрыватель будет надежно вставлен под стекло, нагрейте и повторно приложите iOpener, чтобы размягчить проклейку.

Проведите вскрывателем вниз вдоль боковой стороны телефона, отделяя проклейку.

Действуйте медленно, чтобы вскрыватель не выскользнул из шва. Если резать становится слишком трудно, нагрейте и повторно используйте iOpener.

Шлейф дисплея расположен чуть ниже средней точки с этой стороны и может мешать работе вскрывателя.

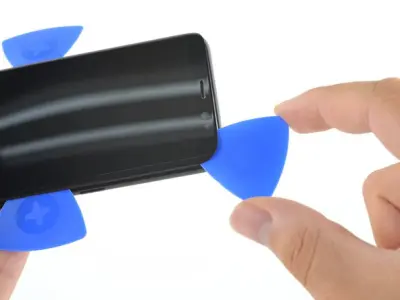

Повторите предыдущие процедуры нагрева и отделения проклейки для трех других сторон телефона.

Оставляйте вскрыватель под каждой из сторон дисплея, прежде чем продолжать работу со следующей, чтобы предотвратить повторное прилипание проклейки.

Будьте особенно осторожны, работая с верхним краем, чтобы не повредить фронтальные датчики и разговорный динамик.

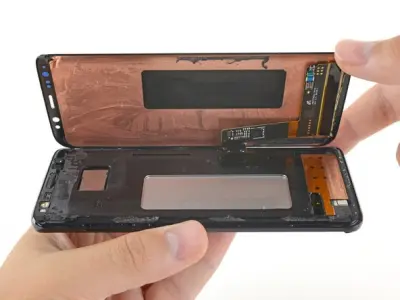

Приподнимите дисплей от рамки.

Проверьте заднюю панель телефона и обратите внимание, на какой стороне телефона находится коннектор дисплея. Приподнимите телефон с противоположной от коннектора стороны — коннектор будет выполнять функцию шарнира.

Аккуратно отстраните дисплей от корпуса, осторожно пропуская коннектор дисплея через отверстие в рамке.

Удалите дисплейный модуль.

Перед установкой нового дисплея очень важно убрать с рамки все следы старой проклейки, уделяя особое внимание удалению любых мелких осколков стекла.

После удаления остатков проклейки и стекол с рамки очистите места склеивания изопропиловым спиртом высокой концентрации (>90%) и безворсовой тканью или кофейным фильтром. Протирайте только в одном направлении, а не вперед-назад.

Если рамка погнута или на ней остались остатки проклейки или стекла, новый дисплей будет установлен неправильно и может быть поврежден. При необходимости замените рамку.

Лучший способ закрепить новый дисплей - использовать специальный формованный двусторонний скотч. Приклейте скотч к задней стороне дисплея, затем аккуратно пропустите шлейф дисплея через рамку. Выровняйте дисплей и установите его на место.

ЗАКЛЮЧЕНИЕ

После нанесения проклейки следуйте этой инструкции в обратном порядке, чтобы собрать устройство заново.
