Используйте это руководство, чтобы заменить треснувший или разбитый экран на Xiaomi Poco F3.
Если рамка деформирована, её важно заменить, чтобы новый экран установился правильно и не повредился из-за неравномерного давления.
Если аккумулятор вздулся, соблюдайте меры предосторожности. Перед разборкой разрядите аккумулятор ниже 25%. Это снижает риск опасного перегрева, если батарея будет случайно повреждена во время ремонта.
Примечание: В этом руководстве описана замена только экрана при сохранении оригинальной рамки и материнской платы. Однако некоторые сменные модули экрана продаются уже установленными в новую рамку (шасси) — для них процедура совсем другая. Перед началом убедитесь, что у вас нужная деталь.
Для завершения ремонта понадобится заменить клей.

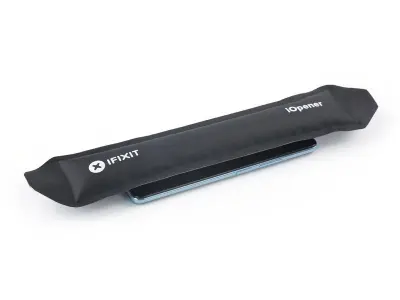

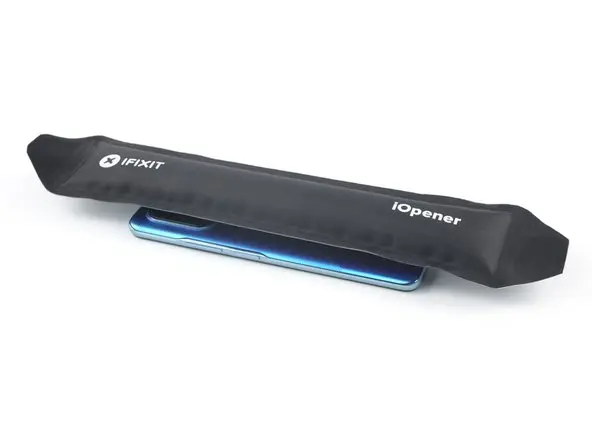

Подготовьте iOpener и приложите его к заднему стеклу минимум на две минуты, чтобы размягчить клей под ним.
Можно использовать фен, термофен или подогреватель, но не перегрейте телефон — экран и внутренняя батарея чувствительны к высокой температуре.

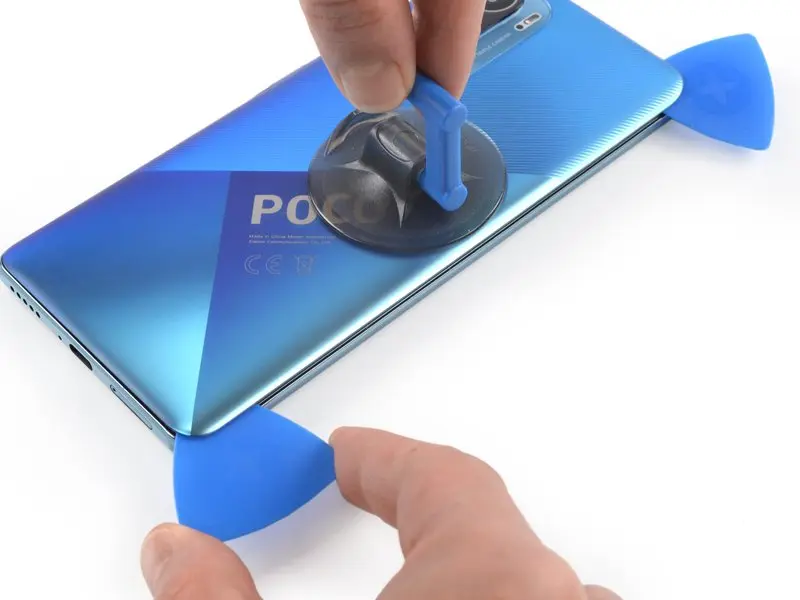

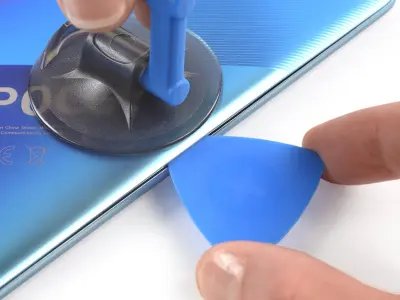

Прикрепите присоску к правому краю заднего стекла как можно ближе к кромке.
Если заднее стекло треснуто и присоска не держится, попробуйте поднять стекло с помощью прочной клейкой ленты или приклейте присоску суперклеем и дайте ему застыть.

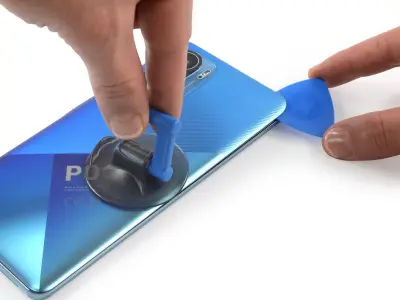

Потяните за присоску, чтобы создать небольшой зазор между задним стеклом и рамкой.
Если трудно создать зазор, нагрейте ещё раз, чтобы сильнее размягчить клей. Следуйте инструкции iOpener, чтобы не перегреть устройство.
Вставьте медиатор (пик) для вскрытия в образовавшийся зазор.
Проведите медиатором к верхнему правому углу, разрезая клей.
Оставьте медиатор на месте, чтобы клей снова не схватился.
Вставьте второй медиатор в верхнем правом углу.
Проведите им к нижнему правому углу, разрезая клей.
Оставьте его на месте, чтобы клей не схватился.
Если клей снова стал трудно резать, вероятно, он остыл. Разогрейте его iOpener на 1–2 минуты.

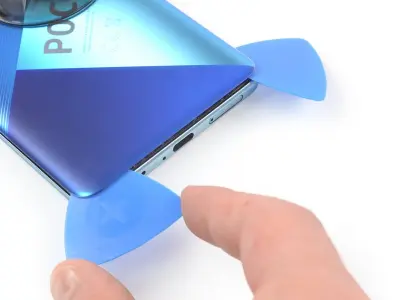

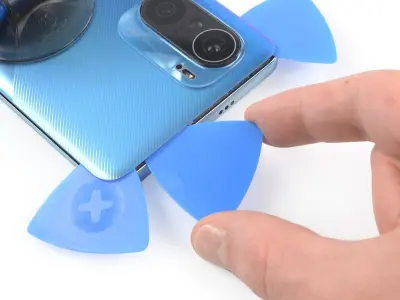

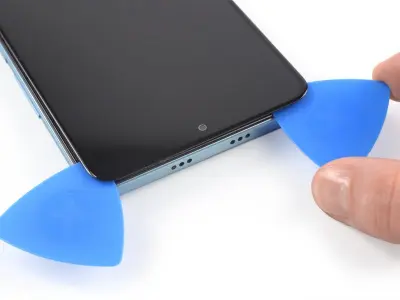

Вставьте третий медиатор в нижний правый угол.
Проведите им вдоль нижней кромки телефона, разрезая клей.
Оставьте медиатор в нижнем левом углу, чтобы клей не схватился.
Вставьте четвертый медиатор в нижний левый угол.
Ведите его вдоль левого края, разрезая клей.
Оставьте медиатор в верхнем левом углу, чтобы клей не схватился.
Вставьте пятый медиатор под верхний левый угол.
Проведите им вдоль верхней кромки заднего стекла, разрезая оставшийся клей.

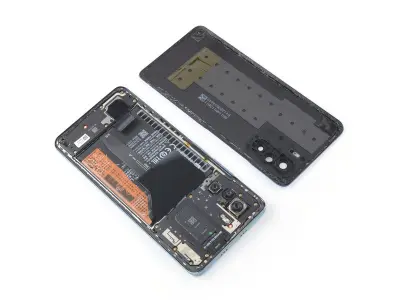

Снимите заднее стекло.
При необходимости нанесите новый клей после очистки соответствующих зон изопропиловым спиртом (>90%).
Зафиксируйте новое заднее стекло предрезанным клеем или двусторонним скотчем. После установки прижмите телефон сильным равномерным давлением на несколько минут — подойдёт стопка тяжёлых книг.

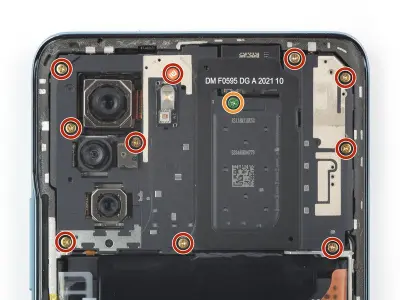

Крестовой отвёрткой снимите одиннадцать винтов, удерживающих кожух (крышку) материнской платы:

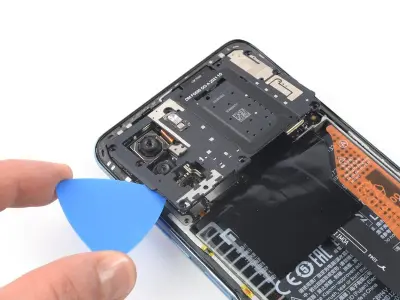

Вставьте кончик медиатора под нижний левый край крышки материнской платы.
Приподнимите крышку и отпустите пластиковые защёлки, удерживающие её на месте.
Пока полностью не снимайте! Крышка всё ещё подключена к материнской плате.

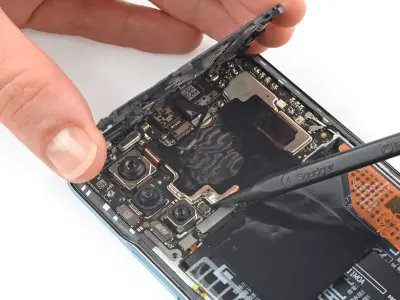

Поднимите крышку пальцами, чтобы получить доступ к разъёму на плате.
Лопаткой (spudger) отключите крышку, аккуратно поддев коннектор строго вверх из гнезда на материнской плате.
Снимите крышку.
Разъём батареи закрыт графитовой фольгой. Аккуратно отогните её или зафиксируйте у верхней кромки Poco F3, чтобы получить доступ к разъёму.

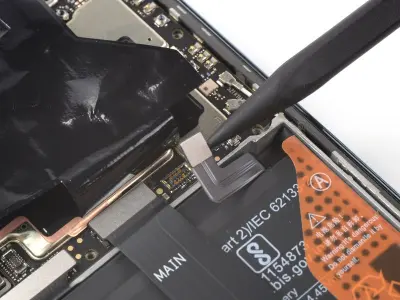

Лопаткой отсоедините аккумулятор, поддевая коннектор строго вверх из гнезда.

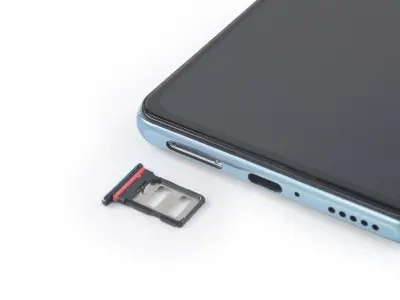

Вставьте инструмент извлечения SIM или скрепку в маленькое отверстие лотка SIM, расположенное у левого нижнего края Poco F3.
Надавите, чтобы извлечь лоток.
Достаньте лоток SIM.

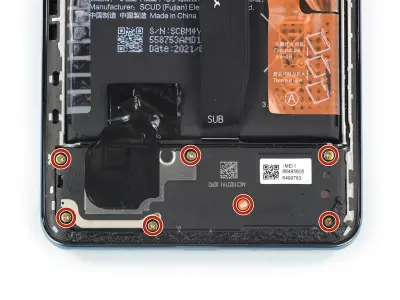

Крестовой отвёрткой снимите семь винтов длиной 3,5 мм, фиксирующих динамик.

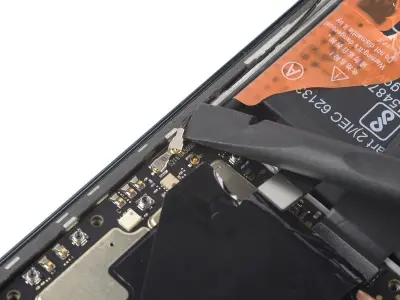

Лопаткой подденьте и отключите чёрный антенный кабель от материнской платы.
При сборке их может быть трудно подключить. Удерживайте коннектор над гнездом и прижмите плоским концом лопатки — он должен защёлкнуться.

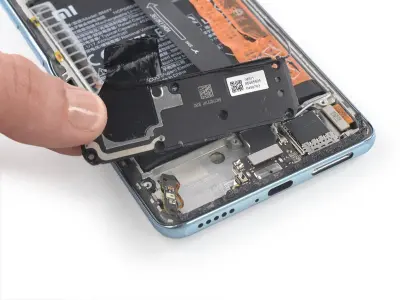

Вставьте медиатор между рамкой и верхней левой частью динамика.
Подденьте динамик, наклоняя его вниз.

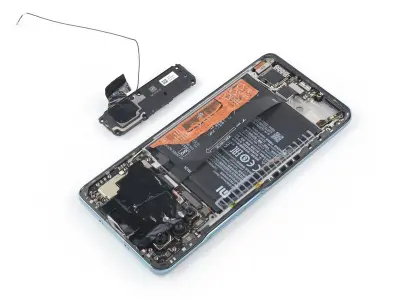

Пинцетом или пальцами извлеките динамик.
Сравните новую деталь со старой — возможно, понадобится перенести оставшиеся компоненты, например антенный кабель.

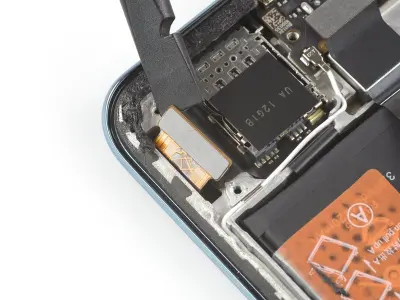

Плоским концом лопатки подденьте и отключите коннектор шлейфа экрана на дочерней плате (саб-плате).
Приложите разогретый iOpener к экрану минимум на две минуты, чтобы размягчить клей под ним.

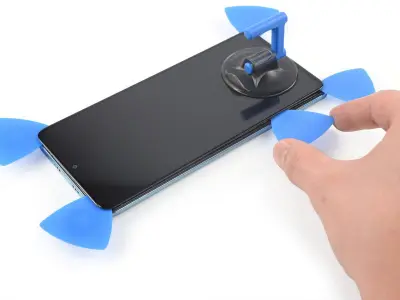

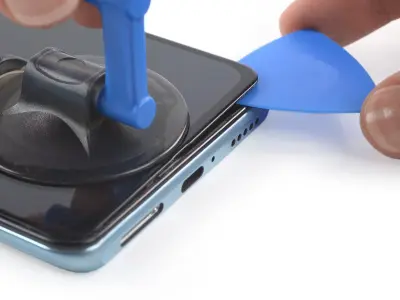

Прикрепите присоску к нижней части экрана как можно ближе к кромке.
Если экран треснул и присоска не держится, используйте прочную ленту или приклейте присоску суперклеем и дайте застыть.
Потяните за присоску, создавая небольшой зазор между экраном и рамкой.
Вставьте медиатор в зазор.
Если сложно — нагрейте ещё. Следуйте инструкции iOpener, чтобы не перегреть.
Сдвиньте медиатор к нижнему правому углу.

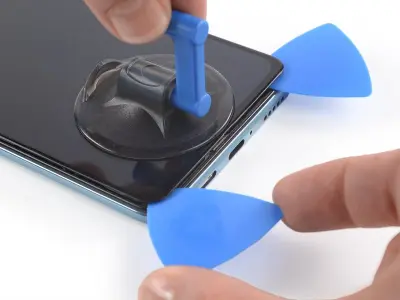

Вставьте второй медиатор в образовавшийся зазор и сдвиньте его к нижнему левому углу, разрезая клей.
Оставьте медиатор на месте, чтобы клей не схватился.
Вставьте третий медиатор под нижний правый угол телефона.
Проведите им к верхнему правому углу, разрезая клей, и оставьте там, чтобы клей не схватился.
Если резать стало трудно, снова разогрейте и приложите iOpener.
Вставьте четвёртый медиатор в верхнем правом углу.
Рядом с фронтальной камерой вводите только кончик медиатора, чтобы не повредить и не испачкать объектив.
Проведите по верхней кромке, разрезая клей.
Оставьте медиатор в верхнем левом углу, чтобы клей не схватился.

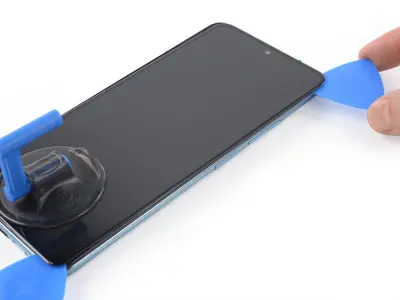

Вставьте пятый медиатор и проведите вдоль левого края, разрезая оставшийся клей.
Полностью экран пока не снимайте: шлейф экрана всё ещё протянут через рамку и может быть приклеен с внутренней стороны среднего основания (мидфрейма).

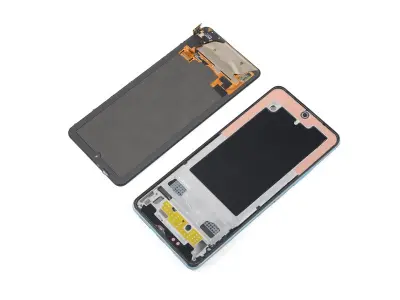

Пропустите дисплейный шлейф через прорезь в мидфрейме и снимите дисплей.
При необходимости нанесите новый клей после очистки соответствующих зон изопропиловым спиртом (>90%).
При сборке следуйте этому руководству, если используете предрезанную клеевую карту.
По возможности включите устройство и проверьте ремонт до наклейки нового клея и окончательной герметизации.
Сравните новую деталь с оригиналом — возможно, потребуется перенести оставшиеся компоненты или снять защитные подложки с клея на новой детали перед установкой.
Для сборки выполните шаги в обратном порядке.
Сдавайте электронные отходы в сертифицированные пункты переработки R2 или e-Stewards.
Ремонт пошёл не по плану? Попробуйте базовое устранение неполадок или спросите совета у сообщества Answers.
