Замена аккумулятора на Xiaomi 12 (2112123AG)

Полностью разрядите аккумулятор телефона перед началом ремонта. Заряженная батарея при повреждении может загореться.

Отсоедините все кабели и полностью выключите телефон.

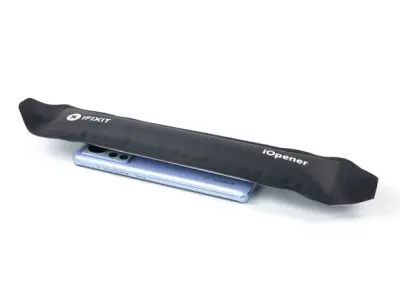

Подготовьте iOpener и приложите его к заднему стеклу на две минуты, чтобы размягчить клей под ним.

Можно использовать фен, термофен или подогреватель, но не перегрейте телефон — дисплей и внутренняя батарея чувствительны к перегреву.

Клей, удерживающий заднее стекло, очень прочный; чтобы создать зазор, потребуется значительное усилие. Если не получается, нагрейте ещё и попробуйте снова.

Если заднее стекло сильно треснуло, наклейте на него слой прозрачной упаковочной ленты — так присоска будет держаться лучше. Либо используйте очень прочную ленту вместо присоски. В крайнем случае можно приклеить присоску к разбитому стеклу каплей суперклея.

Приложите ручку-присоску к центру нижней кромки заднего стекла как можно ближе к краю.

Потяните за присоску ровно и сильно, чтобы создать зазор между задним стеклом и рамкой.

Вставьте медиатор (пластиковый инструмент для разъёма) в районе разъёма зарядки.

В последующих шагах не вводите медиатор глубже чем на 4 мм, чтобы не повредить внутренние компоненты.

Проведите медиатором к нижнему правому углу заднего стекла, разрезая клей.

Оставьте медиатор на месте, чтобы клей снова не схватился.

Вставьте второй медиатор в нижнем правом углу и проведите им к нижнему левому углу заднего стекла, разрезая клей.

Оставьте медиатор на месте, чтобы клей снова не схватился.

Если клей трудно поддаётся, приложите iOpener на 1–2 минуты или снова прогрейте феном/термофеном.

Вставьте третий медиатор под нижний левый угол заднего стекла.

Проведите медиатором вдоль левого края заднего стекла, разрезая клей.

Оставьте медиатор в верхнем левом углу, чтобы клей снова не схватился.

Вставьте четвёртый медиатор под верхний левый угол заднего стекла.

Проведите медиатором вдоль верхней кромки телефона, разрезая клей.

Оставьте медиатор в верхнем правом углу, чтобы клей снова не схватился.

Вставьте пятый медиатор под верхний правый угол заднего стекла и проведите им к нижнему правому углу, разрезая оставшийся клей.

Снимите заднее стекло.

Если заднее стекло всё ещё держится на рамке, проведите медиатором по всему периметру, пока стекло полностью не отделится.

При обратной сборке:

• Это удобный момент, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Перед продолжением работы обязательно снова полностью выключите телефон.
• Для фиксации заднего стекла используйте предварительно вырезанные клеевые прокладки или двухсторонний скотч после очистки соответствующих участков высококонцентрированным изопропиловым спиртом (>90%) и безворсовой салфеткой.
• После установки заднего стекла приложите к телефону сильное, равномерное давление на несколько минут, чтобы клей хорошо схватился — подойдёт стопка тяжёлых книг.

Узел катушки беспроводной зарядки приклеен к модулю динамика слабой клейкой лентой.

Вставьте медиатор под нижний правый угол катушки зарядки.

Проведите медиатором в сторону разъёма зарядки, отделяя клей.

Вставьте медиатор под нижний левый угол катушки зарядки и отделите клей.

Под нижним левым углом катушки проходит соединительный шлейф. Не порвите, не перережьте и не перегните его при отделении клейкой ленты.

Оранжевая наклейка-индикатор попадания влаги закрывает винт на верхней кромке крышки материнской платы. Проколите её отвёрткой или снимите пинцетом.

Крестовой отвёрткой Phillips выкрутите четыре винта длиной 5,4 мм, фиксирующих крышку разъёма вспышки.

Снимите крышку разъёма вспышки пинцетом или пальцами.

Плоским концом спуджера аккуратно подденьте и отсоедините press-коннектор шлейфа вспышки.

Крестовой отвёрткой Phillips выкрутите семь винтов, фиксирующих крышку материнской платы:

• Пять чёрных винтов длиной 5,4 мм
• Два серебристых винта длиной 4,4 мм

Крышка материнской платы дополнительно удерживается пластиковыми защёлками.

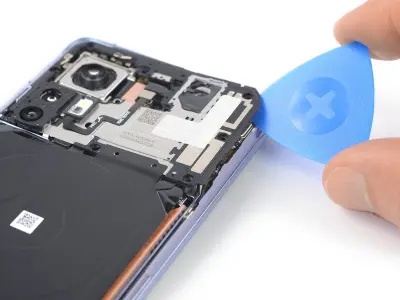

Вставьте медиатор под нижний правый угол крышки и подденьте её.

Проведите медиатором вверх вдоль правого края крышки.

Поверните медиатор, чтобы освободить оставшиеся защёлки.

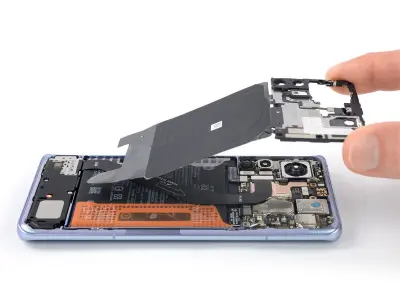

Снимите крышку материнской платы.

Катушка зарядки прикреплена к крышке материнской платы и поднимется вместе с ней.

Плоским концом спуджера отсоедините оба шлейфа аккумулятора, поддевая коннекторы строго вверх из разъёмов.

Плоским концом спуджера подденьте и отсоедините press-коннектор соединительного шлейфа.

При повторном подключении таких press-коннекторов аккуратно совместите и нажмите сначала на одну сторону до щелчка, затем на другую. Не нажимайте по центру. Если коннектор смещён, контакты могут погнуться и привести к необратимым повреждениям.

Не перегибайте и не натягивайте соединительный шлейф на этом шаге.

Перебросьте соединительный шлейф через нижнюю часть телефона, чтобы получить доступ к аккумулятору.

Удобно временно зафиксировать шлейф маленьким кусочком ленты к рабочей поверхности, чтобы он не мешал при извлечении батареи.

Будьте осторожны, не проколите и не согните аккумулятор инструментами — он может вытечь опасными химикатами и/или загореться.

Тупоконечным пинцетом или чистым ногтем подденьте оранжевый отрывной язычок с маркировкой «A».

Тупоконечным пинцетом или чистым ногтем подденьте оранжевый отрывной язычок с маркировкой «B».

Аккумулятор приклеен к рамке прочным клеем.

Возьмитесь за обе стороны язычка «A» и тяните вверх, чтобы поднять аккумулятор из посадочного места.

Если трудно поднять аккумулятор, прогрейте экранную сторону iOpener’ом, феном или термофеном, чтобы размягчить клей под аккумулятором.

Не нагревайте сам аккумулятор — это опасность возгорания. Грейте только экран, до состояния «чуть горячо держать рукой».

Отделите аккумулятор от оставшегося клея и извлеките его.

Никогда не используйте деформированный или повреждённый аккумулятор повторно — это пожарная опасность. Замените его новым.

Установка нового аккумулятора:

• Пинцетом или пальцами удалите старый клей с рамки.
• Удалите остатки клея безворсовой салфеткой, смоченной высококонцентрированным изопропиловым спиртом (>90%).
• Временно подключите шлейфы нового аккумулятора к материнской плате и уложите аккумулятор в посадочное место, чтобы проверить правильность ориентации и посадки.
• Если на новом аккумуляторе нет клея, наклейте двухстороннюю ленту (например, Tesa) непосредственно в нишу аккумулятора на места старого клея.
• Уложите новый аккумулятор в посадочное место и сильно прижмите по всей поверхности, чтобы зафиксировать.

Для обратной сборки следуйте этим инструкциям в обратном порядке.

Для оптимальной работы откалибруйте установленный аккумулятор после завершения руководства.

Сдавайте электронные отходы в сертифицированные пункты переработки R2 или e-Stewards.

Ремонт пошёл не по плану? Попробуйте базовую диагностику или попросите помощи у сообщества по Xiaomi 12.
