Воспользуйтесь этой инструкцией для замены разбитого или неработающего дисплея на Xiaomi Mi 10 Lite.
Если рамка деформирована, важно заменить и ее, чтобы убедиться, что новый дисплей будет установлен правильно и не пострадает из-за неравномерного давления.
Перед разборкой телефона разрядите аккумулятор ниже 25%. Батарея может воспламениться и/или взорваться, если будет случайно проткнута, вероятность несчастного случая будет значительно ниже с разряженным аккумулятором.
Примечание: Эта инструкция поможет заменить только дисплей, оригинальная рамка и материнская плата останутся на месте. В некоторых случаях дисплеи для данной модели поставляются с предварительно установленной новой рамкой (средней частью), в таком случае требуется иная процедура. Перед работой по этой инструкции убедитесь, что у вас подходящая запчасть.
Вам понадобится сменная проклейка для повторного крепления компонентов при сборке устройства.
Подготовьте iOpener и приложите его к задней крышке минимум на две минуты, чтобы размягчить проклейку под ней.
Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – дисплей и батарея подвержены тепловому повреждению.
Приложите присоску к нижней части задней крышки как можно ближе к краю.
Если крышка разбита, присоска может не прилипнуть. Попробуйте скрепить ее прочной клейкой лентой или приклейте присоску суперклеем и дождитесь высыхания, чтобы продолжить.
Приподнимите заднюю крышку присоской, чтобы создать небольшой зазор между задней крышкой и рамкой.
В случае, если у вас возникли проблемы с созданием зазора, повторно нагрейте крышку, чтобы еще больше размягчить клей. Следуйте инструкции по использованию iOpener, чтобы избежать перегрева.
В образовавшуюся щель вставьте вскрыватель.
Проведите вскрывателем к нижнему правому углу, чтобы отделить проклейку.
Оставьте вскрыватель на месте, чтобы предотвратить повторное склеивание.
Вставьте второй вскрыватель в нижний край телефона.
Проведите им к левому нижнему углу, разрезая проклейку.
Оставьте вскрыватель на месте, не давая крышке приклеиться.
Если проклейку стало сложно разрезать, возможно, она остыла. Воспользуйтесь iOpener для повторного нагрева.

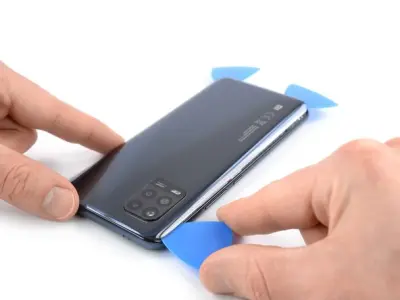

Вставьте третий вскрыватель в нижний левый угол телефона.
Проведите вскрывателем вдоль левого края телефона, отделяя проклейку.
Оставьте вскрыватель в левом верхнем углу, предотвращая склеивание.
Вставьте четвертый вскрыватель под верхний левый угол крышки.
Проведите вскрывателем вдоль верхнего края, разрезая проклейку.
Оставьте вскрыватель в правом верхнем углу, не давая крышке приклеиться.

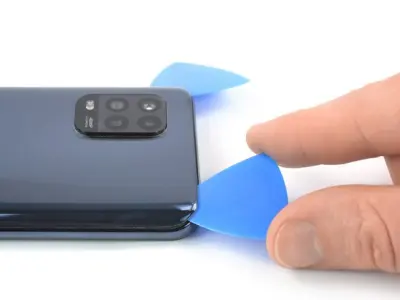

Вставьте пятый вскрыватель под правый верхний угол.
Проведите вскрывателем вдоль правого края задней крышки, чтобы отделить проклейку.
Удалите заднюю крышку.
Нанесите новую проклейку, где это необходимо, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).
Закрепите заднюю крышку специальной проклейкой или двусторонней липкой лентой. После установки крышки потребуется постоянное сильное давление в течение нескольких минут, чтобы клей хорошо схватился (подойдет стопка тяжелых книг).
Отверткой Phillips выкрутите десять винтов длиной 3,9 мм, крепящих крышку материнской платы.

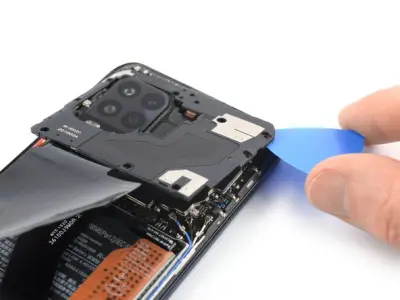

Вставьте кончик вскрывателя под правый край крышки материнской платы.
Проведите вскрывателем к верхнему правому углу крышки материнской платы, чтобы отщелкнуть пластиковые зажимы и приподнять крышку.
Пинцетом или пальцами снимите крышку материнской платы.
Лопаточкой отсоедините шлейф аккумулятора, приподняв коннектор от разъема.

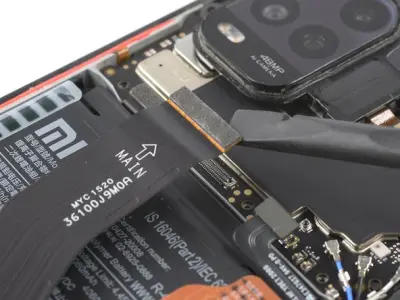

Используя лопатку, отсоедините межплатный шлейф, приподняв коннектор от разъема.
Вставьте инструмент для извлечения SIM-карты, бит для извлечения SIM-карты или выпрямленную скрепку для бумаг в отверстие на SIM-лотке, расположенном в правой части нижней грани телефона.
Надавите инструментом для извлечения SIM-карты в отверстие, чтобы извлечь лоток.
Удалите лоток SIM-карты.

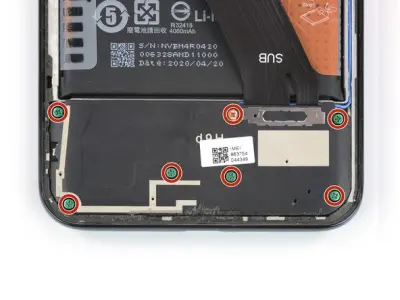

Отверткой Phillips выкрутите семь винтов длиной 3,9 мм, крепящих корпус полифонического динамика.

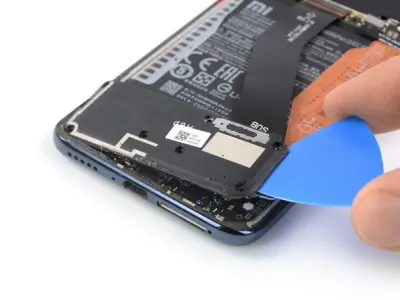

Вставьте вскрыватель под верхний правый угол корпуса полифонического динамика и приподнимите его.
Удалите полифонический динамик.
Лопаткой отсоедините левый нижний коннектор межплатного шлейфа, приподняв его от разъема.
Лопаткой отсоедините правый нижний коннектор межплатного шлейфа, приподняв его от разъема.
Удалите межплатный шлейф.

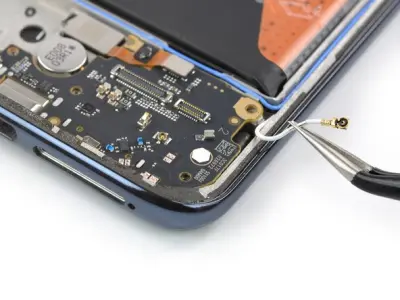

Пинцетом аккуратно отсоедините белый коаксиальный кабель от суб-платы.
Также пинцетом осторожно освободите коаксиальный кабель из его направляющих на суб-плате и отогните его в сторону.
Лопаткой отсоедините шлейф сканера отпечатков пальцев, приподняв коннектор от разъема.
Лопаткой аккуратно отогните шлейф сканера отпечатков пальцев в сторону, чтобы освободить доступ к суб-плате.
Вставьте вскрыватель в щель между верхним краем суб-платы и антенным кабелем.
Используйте вскрыватель, чтобы приподнять суб-плату.
Не пытайтесь снять суб-плату, потянув ее вверх. Разъем USB-C вставлен в рамку телефона.

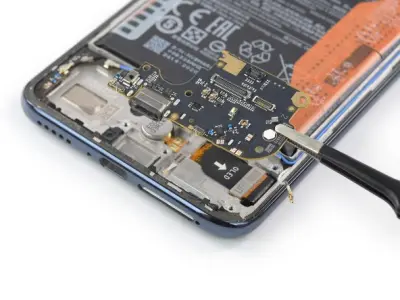

Воспользуйтесь пинцетом с тупым концом или пальцами, чтобы удалить суб-плату, вытягивая ее под острым углом в направлении аккумулятора.

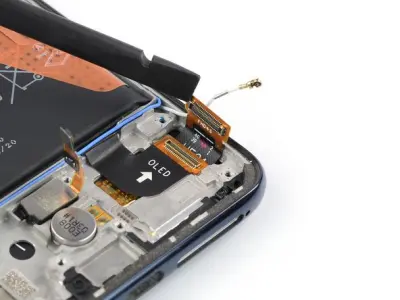

Лопаткой отсоедините шлейф дисплея, приподняв коннектор от разъема.
Приложите нагретый iOpener или воспользуйтесь тепловой пушкой, чтобы размягчить проклейку под дисплеем. Приложите iOpener минимум на две минуты.
Проклейка Xiaomi Mi 10 Lite очень крепкая, сначала будет сложно проникнуть под дисплей. Возможно, придется применить iOpener более одного раза.
Можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон.
Как только экран станет теплым на ощупь, приложите присоску к нижнему краю дисплея.
Если экран телефона сильно разбит, покройте его слоем прочной клейкой ленты, это поможет присоске прилипнуть. Либо можете использовать клейкую ленту вместо присоски. Если эти способы не сработали, вы можете приклеить присоску к дисплею суперклеем.
Приподнимите дисплей присоской, чтобы создать маленький зазор между дисплеем и рамкой.

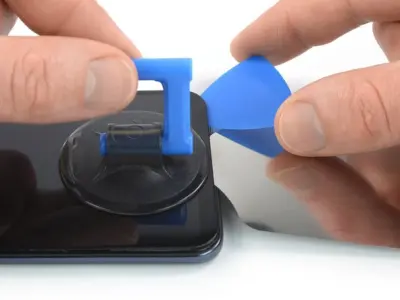

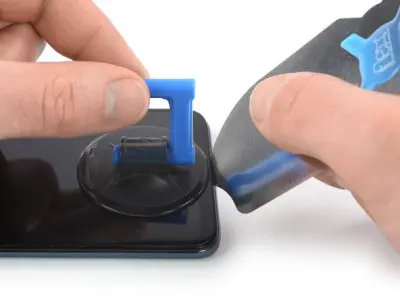

Вставьте iFlex в зазор между рамкой и дисплеем.
Вставьте вскрыватель над iFlex.
Проведите вскрывателем к нижнему правому углу дисплея, чтобы отделить проклейку.
Оставьте вскрыватель на месте, предотвращая повторное склеивание.
Удалите iFlex.
Вставьте второй вскрыватель в нижний край и проведите им к нижнему левому углу дисплея, отделяя проклейку.
Оставьте вскрыватель на месте, не давая дисплею приклеиться.
Если проклейку стало сложно разрезать, вероятно, она остыла. Используйте iOpener или тепловую пушку в течение 1-2 минут для повторного нагрева.
Вставьте третий вскрыватель под нижний левый угол дисплея.
Проведите вскрывателем вдоль левого края дисплея, отделяя проклейку.
Оставьте вскрыватель в верхнем левом углу, чтобы предотвратить прилипание проклейки.
Когда будете работать рядом с фронтальной камерой, вставляйте только кончик вскрывателя (2-3 мм), чтобы избежать повреждения или загрязнения камеры.
Вставьте четвертый вскрыватель в верхний левый угол дисплея.
Проведите вскрывателем воль верхнего края телефона, разрезая проклейку.

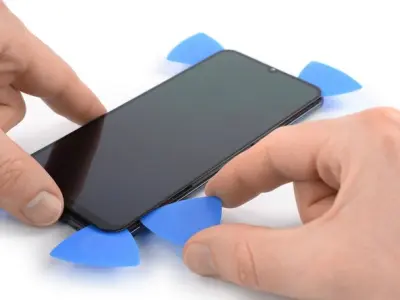

Вставьте пятый вскрыватель и проведите им вдоль правого края телефона, отделяя оставшуюся проклейку.
Пока не пытайтесь снять дисплей, шлейф дисплея все еще продет через отверстие в средней части.
Пропустите шлейф дисплея через отверстие в средней части и удалите дисплей.
Сравните вашу новую запчасть с оригинальной - вам может потребоваться перенести оставшиеся компоненты со старого дисплея на новый.
Нанесите новую проклейку, где это необходимо, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).
По возможности включите телефон и протестируйте перед окончательным монтажом и сборкой.
Сравните вашу новую запчасть с оригинальной - вам может потребоваться перенести оставшиеся компоненты или удалить клейкую подложку с новой детали перед установкой.
Чтобы собрать устройство, следуйте этой инструкции в обратном порядке.
Лучший способ закрепить новый экран – зафиксировать с помощью специальной двухсторонней проклейки для вашей модели телефона.
