Используйте это руководство для замены дисплея на Xiaomi Mi 11.
Если рамка деформирована, важно заменить и ее, чтобы убедиться, что новый дисплей будет установлен правильно и не пострадает из-за неравномерного давления.
Примечание: Эта инструкция поможет заменить только дисплей, оригинальная рамка и материнская плата останутся на месте. В некоторых случаях дисплеи для данной модели поставляются с предварительно установленной новой рамкой (средней частью), в таком случае требуется иная процедура. Перед работой по этой инструкции удостоверьтесь, что у вас подходящая запчасть.
Также убедитесь, что у вас есть комплект сменной проклейки для дисплея и задней крышки.

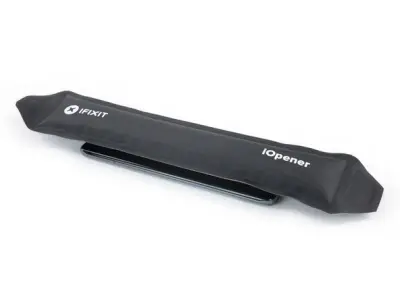

Подготовьте iOpener и приложите его к задней крышке минимум на две минуты, чтобы размягчить проклейку.
Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – дисплей и батарея подвержены тепловому повреждению.
Закрепите присоску на нижней части задней крышки как можно ближе к краю.
Если крышка разбита, присоска может не прилипнуть. Попробуйте скрепить ее прочной клейкой лентой или приклейте присоску суперклеем и дождитесь высыхания, чтобы продолжить.

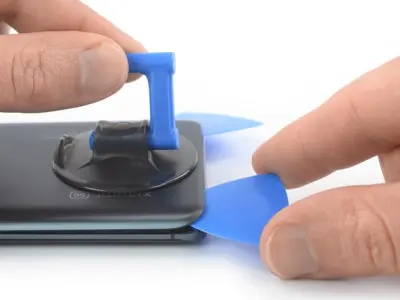

Приподнимите заднюю крышку присоской, чтобы создать небольшой зазор между задней крышкой и рамкой.
В случае, если у вас возникли проблемы с созданием зазора, повторно нагрейте крышку, чтобы еще больше размягчить клей. Следуйте инструкции по использованию iOpener, чтобы избежать перегрева.
В образовавшуюся щель вставьте вскрыватель.
Проведите вскрывателем к нижнему правому углу, чтобы отделить проклейку.
Оставьте вскрыватель на месте, чтобы предотвратить повторное склеивание.
Вставьте второй вскрыватель в нижний край телефона.
Проведите им к левому нижнему углу, разрезая проклейку.
Оставьте вскрыватель на месте, не давая крышке приклеиться.
Если проклейку стало сложно разрезать, вероятно, она остыла. Воспользуйтесь iOpener для повторного нагрева.
Вставьте третий вскрыватель в нижний левый угол телефона.
Проведите вскрывателем вдоль левого края телефона, отделяя проклейку.
Оставьте вскрыватель в левом верхнем углу, предотвращая склеивание.
Вставьте четвертый вскрыватель под верхний левый угол крышки.
Проведите вскрывателем вдоль верхнего края, разрезая проклейку.
Оставьте вскрыватель в правом верхнем углу, не давая крышке приклеиться.

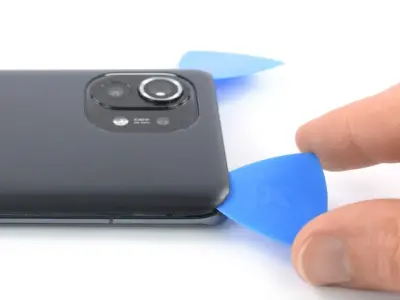

Вставьте пятый вскрыватель под правый верхний угол.

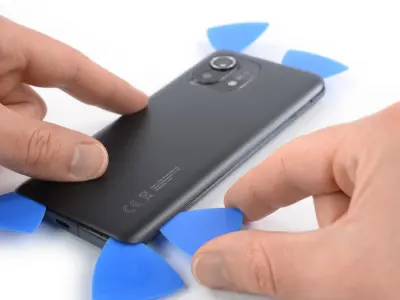

Проведите вскрывателем вдоль правого края задней крышки, чтобы отделить оставшуюся проклейку.

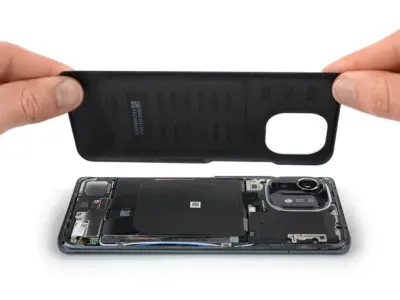

Удалите заднюю крышку.
Нанесите новую проклейку, где это необходимо, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).
Закрепите заднюю крышку специальной проклейкой или двусторонней липкой лентой. После установки крышки потребуется постоянное сильное давление в течение нескольких минут, чтобы клей хорошо схватился (подойдет стопка тяжелых книг).
Отверткой Phillips выкрутите винты, крепящие металлическую скобу коннекторов и крышку камеры:

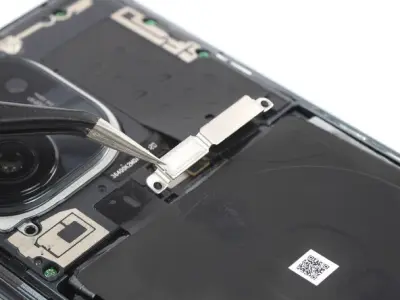

Пинцетом удалите скобу коннекторов, вынув ее в направлении аккумулятора.

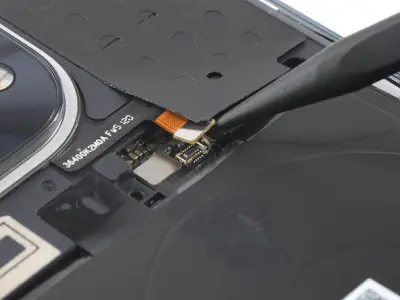

Острым концом вскрывателя отсоедините шлейф вспышки, приподняв коннектор от разъема.
Аккумулятор Xiaomi Mi 11 имеет два отдельных шлейфа. Вам необходимо отсоединить их оба, чтобы полностью отключить аккумулятор.
Используйте лопатку, чтобы отсоединить правый шлейф аккумулятора, приподняв коннектор от разъема.

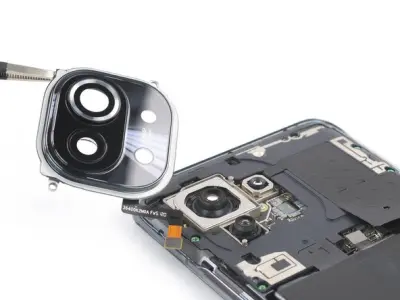

Пальцами или пинцетом осторожно приподнимите крышку камеры в сборе со вспышкой и линзами и удалите ее.

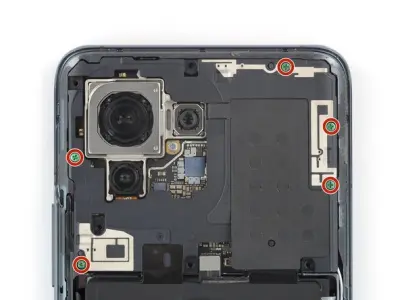

Отверткой Phillips выкрутите пять винтов длиной 3,9 мм, крепящих крышку материнской платы.

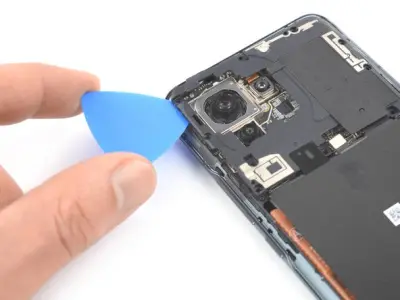

Вставьте вскрыватель под низ левого края крышки материнской платы.
Проведите вскрывателем вдоль левого края крышки материнской платы и приподнимите ее.

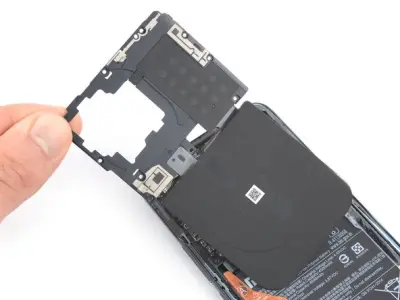

Удалите крышку материнской платы.
Лопаткой отсоедините левый шлейф аккумулятора, приподняв коннектор от разъема.

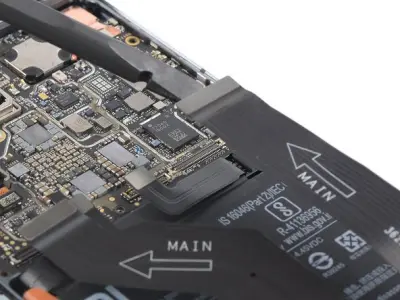

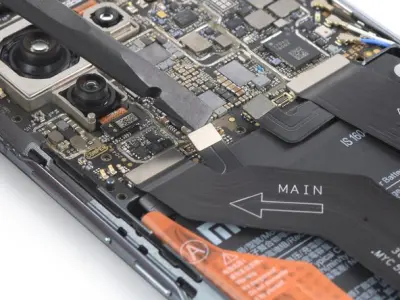

Воспользуйтесь лопаткой, чтобы отключить правый межплатный шлейф от материнской платы, приподняв коннектор от разъема

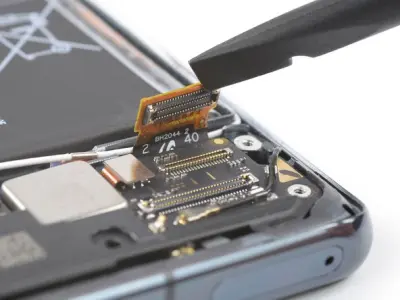

Лопаткой отсоедините правый межплатный шлейф от суб-платы, приподняв коннектор от разъема.
Удалите правый межплатный шлейф.
Лопаткой отсоедините шлейф дисплея, приподняв коннектор от разъема.
Приложите нагретый iOpener к дисплею или используйте тепловую пушку, чтобы размягчить проклейку под ним.
Как только экран станет теплым на ощупь, приложите присоску к нижнему краю дисплея.
Если экран телефона сильно разбит, покройте его слоем прочной клейкой ленты, это поможет присоске прилипнуть. Либо можете использовать клейкую ленту вместо присоски. Если эти способы не сработали, вы можете приклеить присоску к дисплею суперклеем.

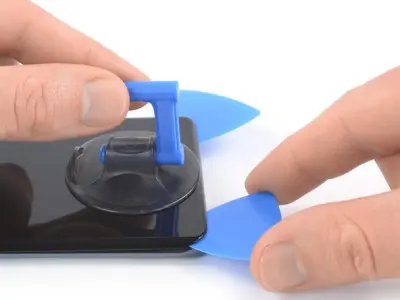

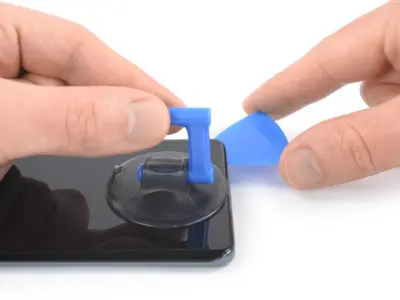

Приподнимите дисплей присоской, чтобы создать маленький зазор между дисплеем и рамкой.
Вставьте вскрыватель в зазор между рамкой и дисплеем.
Проведите вскрывателем к нижнему правому углу дисплея, разрезая проклейку. Оставьте вскрыватель на месте, предотвращая повторное склеивание.
Вставьте второй вскрыватель и проведите им к нижнему левому углу дисплея, отделяя проклейку.
Оставьте вскрыватель на месте, не давая дисплею приклеиться.
Если проклейку стало сложно разрезать, вероятно, она остыла. Используйте iOpener или тепловую пушку в течение 1-2 минут для повторного нагрева.
Вставьте третий вскрыватель под нижний левый угол дисплея.
Проведите вскрывателем вдоль левого края дисплея, отделяя проклейку. Оставьте вскрыватель в верхнем левом углу, чтобы предотвратить прилипание проклейки.
Когда будете работать рядом с фронтальной камерой, вставляйте только кончик вскрывателя, чтобы избежать повреждения или загрязнения камеры.
Вставьте четвертый вскрыватель в верхний левый угол дисплея.
Проведите вскрывателем воль верхнего края телефона, разрезая проклейку.
Оставьте вскрыватель в правом верхнем углу дисплея, предотвращая склеивание.

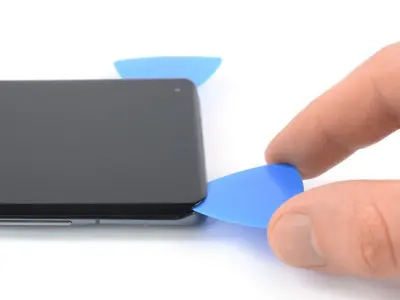

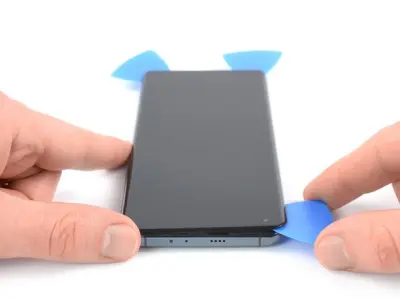

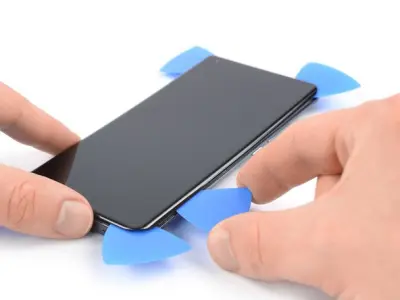

Вставьте пятый вскрыватель и проведите им вдоль правого края телефона, отделяя оставшуюся проклейку.
Пока не пытайтесь снять дисплей полностью, его шлейф все еще продет через отверстие в средней части.

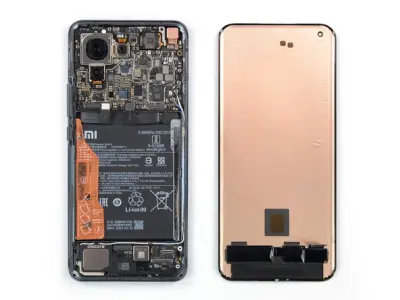

Пропустите шлейф дисплея через отверстие в средней части и удалите дисплей.
Нанесите новую проклейку, где это необходимо, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).
По возможности включите телефон и протестируйте перед окончательным монтажом и сборкой.
Сравните вашу новую запчасть с оригинальной - вам может потребоваться перенести оставшиеся компоненты или удалить клейкую подложку с новой детали перед установкой.
Чтобы собрать устройство, следуйте этой инструкции в обратном порядке.
