Воспользуйтесь этой инструкцией для демонтажа или замены дисплея на вашем Xiaomi Poco X3 Prо.
Если рамка деформирована, важно заменить и ее, чтобы убедиться, что новый дисплей будет установлен правильно и не пострадает из-за неравномерного давления.
Из-за особенностей конструкции устройства, вам потребуется снять литий-ионный аккумулятор, чтобы получить доступ к шлейфам дисплея. Если аккумулятор будет деформирован в процессе ремонта, замените его на новый – использование деформированного аккумулятора несет угрозу безопасности.
Перед разборкой телефона для вашей безопасности разрядите аккумулятор ниже 25%. Аккумулятор может воспламениться и/или взорваться, если будет случайно проткнут, шансы, что это произойдет, будут значительно ниже, если он будет разряжен.
Примечание: Эта инструкция поможет заменить только дисплей, оригинальная рамка и материнская плата останутся на месте. Однако некоторые экраны для этого телефона поставляются с предварительно установленной рамкой (дисплей в сборе с рамкой или дисплейный модуль), что требует совсем другой процедуры. Перед работой по этой инструкции убедитесь, что у вас подходящая запчасть.
Вам понадобится новая проклейка для повторного крепления компонентов при повторной сборке устройства.

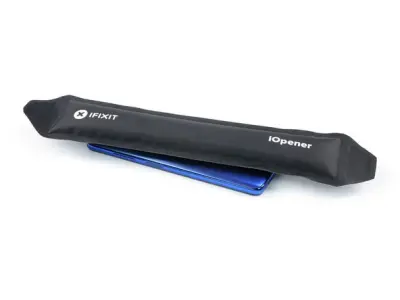

Подготовьте iOpener и приложите его к задней крышке минимум на две минуты, чтобы размягчить проклейку под ней.
Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть телефон – дисплей и батарея подвержены тепловому повреждению.
Приложите присоску к задней крышке телефона как можно ближе к нижнему краю.
Если крышка телефона разбита, присоска может не прилипнуть. Попробуйте скрепить ее прочной клейкой лентой или приклейте присоску суперклеем и дождитесь высыхания, чтобы продолжить.

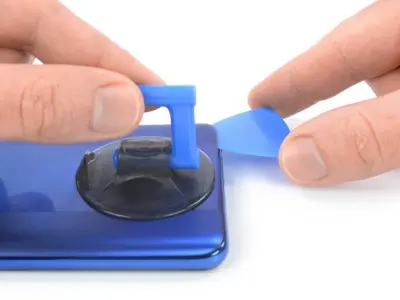

Потяните присоску, создавая зазор между задней крышкой и рамкой.
Если у вас возникли проблемы с созданием зазора, дополнительно нагрейте крышку для большего размягчения проклейки. Действуйте согласно инструкции iOpener, чтобы избежать перегрева.
В образовавшийся зазор вставьте вскрыватель.
Проведите им к нижнему правому углу, отделяя клей.
Оставьте вскрыватель на месте, предотвращая повторное склеивание.

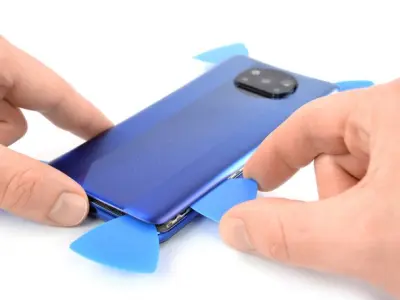

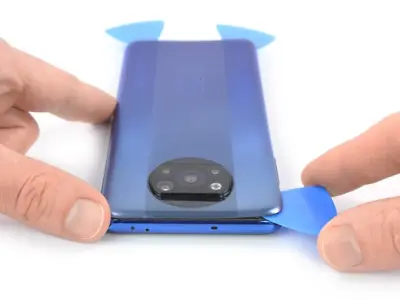

Установите второй вскрыватель в нижний край телефона.
Проведите им к левому углу, чтобы отделить проклейку.
Оставьте вскрыватель на месте, не давая крышке приклеиться.
Если проклейка стала отделяться с трудом, значит она остыла. Воспользуйтесь iOpener в течение 1-2 минут для повторного нагрева.
Установите вскрыватель в нижний левый угол телефона.
Проведите вскрывателем вдоль левого края телефона, разрезая проклейку.
Оставьте вскрыватель в верхнем левом углу, предотвращая повторное склеивание.
Установите четвертый вскрыватель под левый верхний угол телефона.
Проведите вскрывателем вдоль верхнего края, отделяя проклейку.
Оставьте вскрыватель в правом верхнем углу, чтобы не дать крышке приклеиться.

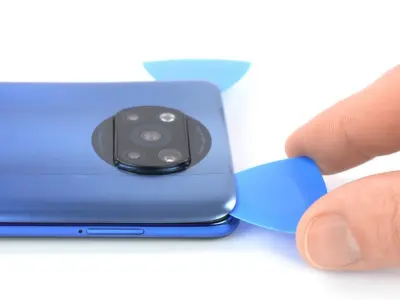

Установите пятый вскрыватель в правом верхнем углу.
Проведите им вдоль правого края задней крышки, отделяя оставшуюся проклейку.

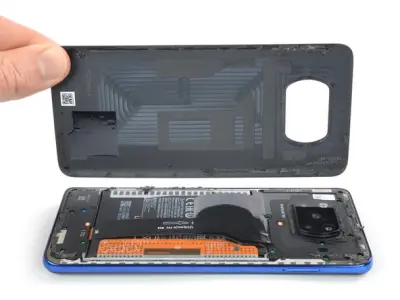

Снимите заднюю крышку.
Нанесите новую проклейку там, где это необходимо, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).
Закрепите новую заднюю крышку при помощи специальной проклейки для вашей модели телефона или двухсторонним скотчем. После установки задней крышки сильно и равномерно надавливайте на телефон в течение нескольких минут, чтобы клей хорошо схватился (можно использовать стопку тяжелых книг).

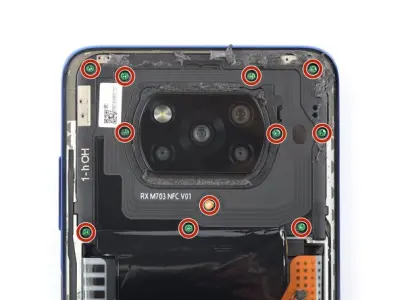

Воспользуйтесь отверткой Phillips, чтобы выкрутить одиннадцать винтов длиной 3,9 мм, крепящих крышку материнской платы.

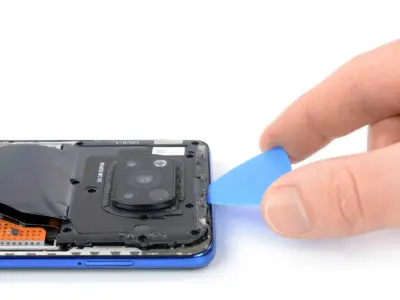

Вставьте кончик вскрывателя под нижний правый угол крышки материнской платы.
Проведите им вдоль правого края крышки, чтобы отсоединить пластиковые защелки и приподнять ее.
Вставьте вскрыватель под правый край крышки материнской платы и приподнимите ее.

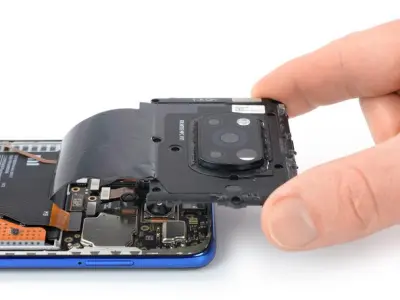

Снимите крышку материнской платы.

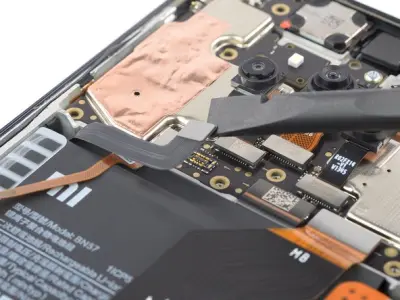

Используя лопаточку, отсоедините коннектор шлейфа аккумулятора, приподняв его от разъема.
Лопаточкой отключите шлейф кнопок громкости/включения, приподняв коннектор от разъема.

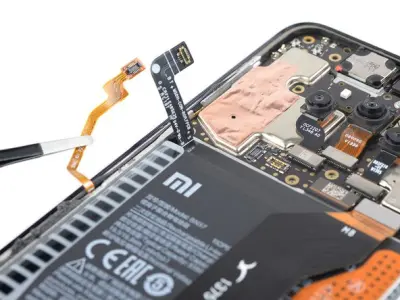

Пинцетом или пальцами осторожно отогните шлейф кнопок громкости/включения в сторону, чтобы открыть доступ к аккумулятору.
На следующем шаге не заламывайте шлейф, только слегка изогните его, чтобы избежать повреждения.
Воспользуйтесь лопаточкой, чтобы отсоединить коннектор межплатного шлейфа.

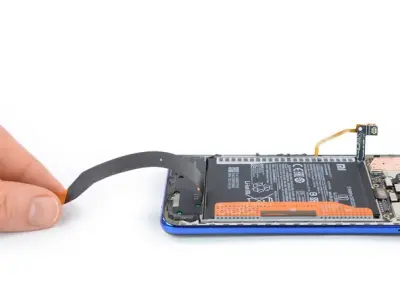

Отогните межплатный шлейф в сторону разъема зарядки, чтобы открыть доступ к клейким язычкам аккумулятора.
Вы можете временно приклеить шлейф небольшим кусочком клейкой ленты к вашему рабочему столу, чтобы избежать его случайного повреждения в ходе демонтажа аккумулятора.
Следите за тем, чтобы не проколоть или не согнуть батарею своим инструментами — проколотая или погнутая батарея может привести к утечке опасных химических веществ или вызвать термическую реакцию.

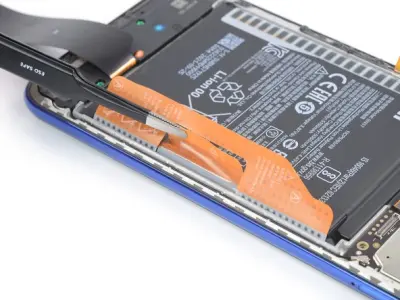

Используйте пинцет с тупым концом или чистый ноготь, чтобы снять с батарейки оранжевую клейкую полоску, промаркированную буквой "А".
Используйте пинцет с тупым концом или чистый ноготь, чтобы снять с батарейки оранжевую клейкую полоску, промаркированную буквой "B".
Ухватите оба конца язычка, помеченных буквой "А", и потяните за оранжевую клейкую полоску, чтобы извлечь аккумулятор из углубления и установить его в вертикальное положение.
Хоть и предполагается, что эти клейкие язычки облегчают извлечение аккумулятора, для этого может потребоваться некоторое усилие. Если у вас возникли проблемы с извлечением батареи, вы можете приложить нагретый iOpener на центр дисплея, чтобы ослабить клей под ним.
Очистите аккумулятор от оставшегося клея.

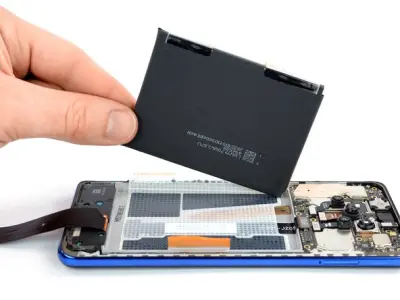

Удалите аккумулятор.
Во время повторной сборки временно подсоедините аккумулятор к материнской плате, чтобы обеспечить его правильное выравнивание. Отсоедините аккумулятор после его установки.
Если вы меняете проклейку на новую, удалите старую со средней части и очистите соответствующие участки изопропиловым спиртом (>90%). Дайте спирту высохнуть перед нанесением новой проклейки.

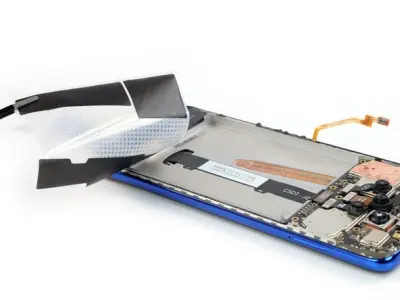

Пинцетом или пальцами аккуратно отделите проклейку аккумулятора от рамки.
Если ее будет сложно отделить, приложите нагреватель iOpener или примените тепловую пушку со стороны экрана, чтобы размягчить проклейку. Используйте iOpener не менее одной минуты.
Используя лопатку, отключите шлейф дисплея, приподняв коннектор от разъема.
Шлейф дисплея слегка приклеен к рамке.

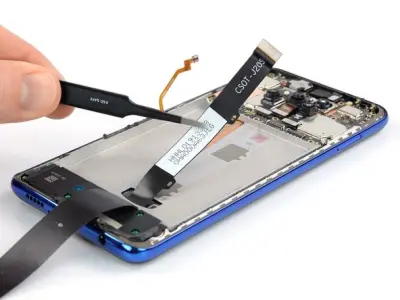

Воспользуйтесь пинцетом или пальцами, чтобы осторожно отклеить шлейф дисплея от рамки.
Модуль задних камер выпирает из рамки. Если вы не знакомы с таким видом ремонта, мы рекомендуем во время следующих действий подкладывать под линзы безворсовую ткань или что-то подобное, чтобы избежать повреждения линз.

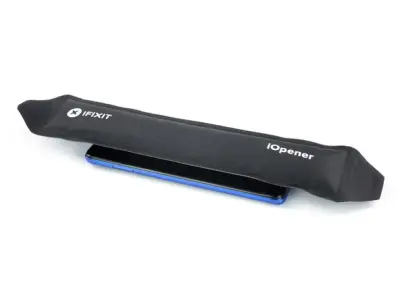

Приложите iOpener к экрану или используйте тепловую пушку, чтобы размягчить проклейку под ним. Держите iOpener не менее двух минут.
Защитная проклейка Poco X3 Pro очень прочная, и вначале может быть трудно проникнуть под панель дисплея. Вполне вероятно, что вам придется повторно применять iOpener более одного раза. Как только вы попадаете под панель дисплея, она очень легко отделится.
Также можно использовать фен, тепловую пушку или электрическую плиту, но будьте осторожны, чтобы не перегреть устройство.
Как только экран станет теплым на ощупь, приложите присоску к нижнему краю экрана.
Если ваш экран сильно потрескался, покройте его слоем прозрачной упаковочной ленты, это может помочь прилипнуть присоске. В качестве альтернативы вместо присоски можно использовать очень прочную липкую ленту. Если все это не помогает, вы можете приклеить присоску суперклеем к экрану.

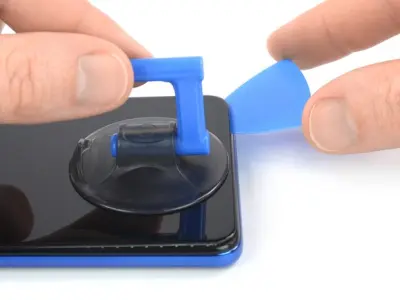

Приподнимите экран с помощью присоски, чтобы создать небольшой зазор между экраном и рамкой.

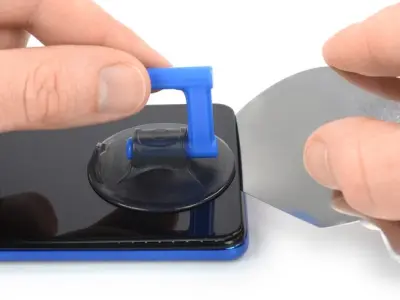

Вставьте iFlex в зазор между рамкой и экраном.
Установите вскрыватель над iFlex.
Вытащите iFlex.
Проведите вскрывателем к правому нижнему углу экрана, чтобы отделить проклейку. Оставьте вскрыватель на месте, чтобы предотвратить повторное склеивание.

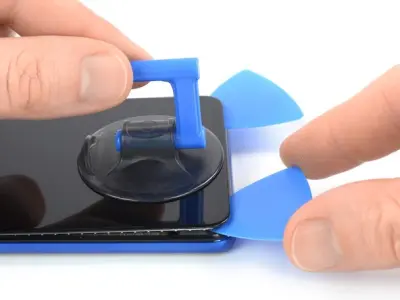

Установите второй вскрыватель и проведите им к левому нижнему углу экрана, разрезая проклейку.
Если проклейку становится трудно разрезать, вероятно она остыла. Воспользуйтесь iOpener или тепловой пушкой в течение 1-2 минут для повторного нагрева.

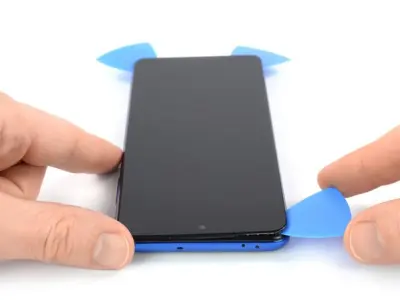

Вставьте третий вскрыватель под нижний левый угол экрана.
Проведите им вдоль левого края, чтобы отделить проклейку.
Оставьте вскрыватель в верхнем левом углу для предотвращения повторного склеивания.
Когда будете проводить вскрывателем возле фронтальной камеры, вставляйте только его кончик, чтобы избежать повреждения или загрязнения камеры.

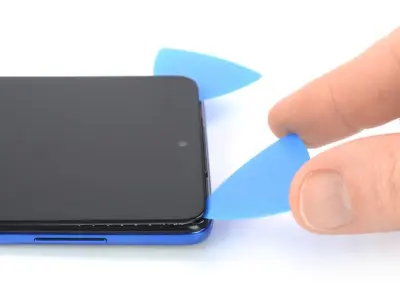

Установите четвертый вскрыватель в левом верхнем углу экрана.
Проведите им вдоль верхнего края телефона, чтобы разрезать проклейку.
Оставьте вскрыватель в правом верхнем углу, не давая ему повторно приклеиться.
Вставьте пятый вскрыватель и проведите им вдоль правого края телефона, отделяя оставшуюся проклейку.
Не пытайтесь сразу снять дисплей, его шлейф еще продет через отверстие в рамке.
Пропустите шлейф дисплея через отверстие в рамке и снимите дисплей.
Где необходимо, нанесите новую проклейку, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).
По возможности включите телефон и протестируйте перед окончательным монтажом и сборкой.

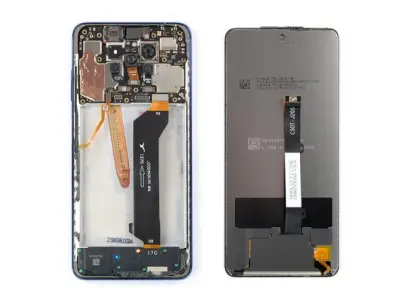

Сравните новую запчасть с оригинальной — возможно, перед установкой вам потребуется перенести оставшиеся компоненты или удалить клейкую подложку.
Чтобы собрать устройство, следуйте этой инструкции в обратном порядке.
Лучший способ закрепить новый экран – зафиксировать с помощью специальной двухсторонней проклейки для вашей модели телефона.
