Замена дисплея на Xiaomi Redmi Note 7 (M1901F7G)

Приложите нагретый iOpener к задней крышке минимум на две минуты, чтобы размягчить проклейку под ней.

Закрепите присоску на нижней части задней крышки как можно ближе к краю.

Если крышка разбита, покройте ее слоем прочной липкой ленты, это позволит зафиксировать присоску. Либо вы можете использовать прочную липкую ленту вместо присоски. Если эти способы не сработают, приклейте присоску к задней крышке суперклеем.

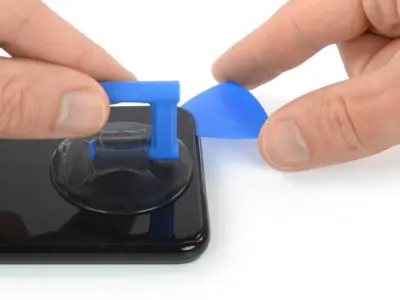

Приподнимите заднюю крышку присоской, чтобы создать небольшой зазор между задней крышкой и рамкой.

В случае, если у вас возникли проблемы с созданием зазора, повторно нагрейте крышку, чтобы еще больше размягчить клей. Следуйте инструкции по использованию iOpener, чтобы избежать перегрева.

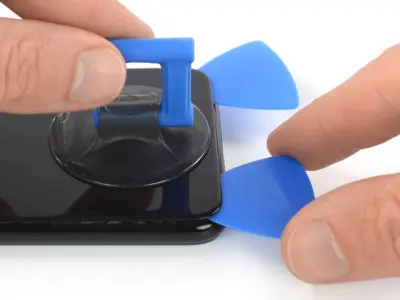

В образовавшуюся щель вставьте вскрыватель.

Проведите вскрывателем к нижнему правому углу, чтобы отделить проклейку.

Вставьте второй вскрыватель и проведите им к левому нижнему углу, разрезая проклейку.

Оставьте вскрыватели на местах, не давая крышке приклеиться.

Если проклейку стало сложно разрезать, вероятно, она остыла. Воспользуйтесь iOpener для повторного нагрева.

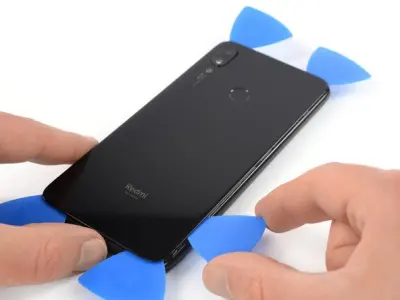

Вставьте третий вскрыватель в нижний левый угол телефона.

Проведите вскрывателем вдоль левого края телефона, отделяя проклейку.

Оставьте вскрыватель в левом верхнем углу, предотвращая повторное склеивание.

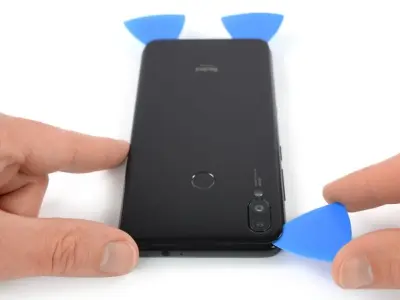

Вставьте четвертый вскрыватель под верхний левый угол крышки.

Проведите вскрывателем вдоль верхнего края, разрезая проклейку.

Оставьте вскрыватель в правом верхнем углу, не давая крышке приклеиться.

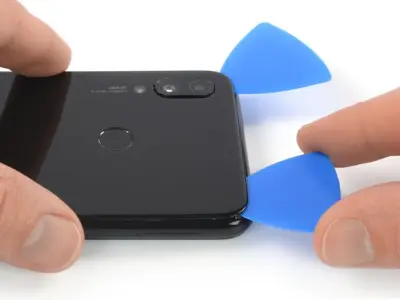

Вставьте пятый вскрыватель под правый верхний угол.

Проведите вскрывателем вдоль правого края задней крышки, чтобы отделить оставшуюся проклейку.

Пока не пытайтесь снять заднюю крышку полностью. Шлейф сканера отпечатков пальцев все еще подключен к материнской плате.

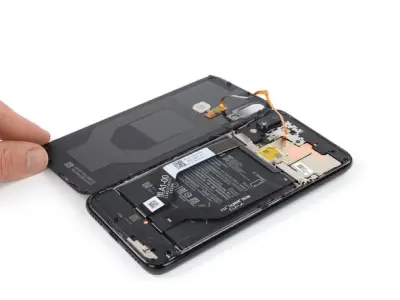

Аккуратно поднимите заднюю крышку справа налево, как переднюю обложку книги.

В процессе открытия крышки не допускайте натяжения шлейфа сканера отпечатков пальцев.

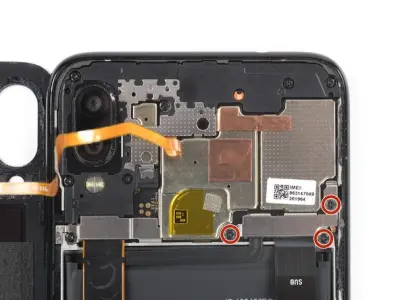

Отверткой Phillips выкрутите три винта длиной 3,3 мм, крепящих крышку коннекторов к средней части.

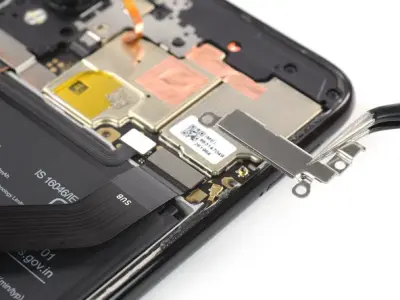

Пинцетом удалите крышку коннекторов.

Лопаткой приподнимите и отсоедините шлейф аккумулятора от материнской платы.

Для удобства ремонта вы советуем снимать заднюю крышку в сборе со шлейфом сканера отпечатков пальцев.

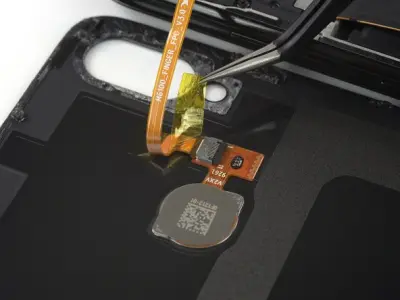

С помощью пинцета аккуратно снимите желтую защитную пленку с ZIF-коннектора.

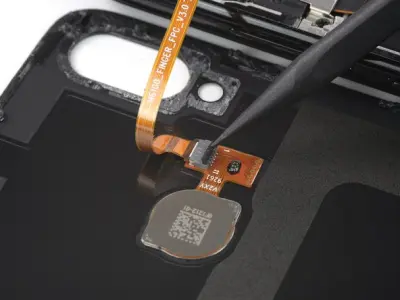

Острым концом вскрывателя откройте ZIF-коннектор, подняв его черную крышку в вертикальное положение.

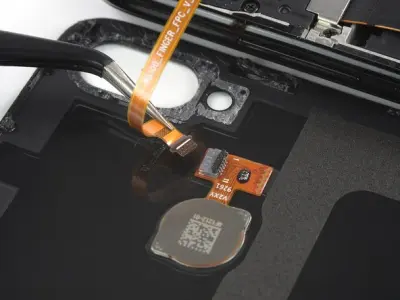

Отсоедините шлейф сканера отпечатков пальцев, вытянув его из ZIF-коннектора с помощью пинцета.

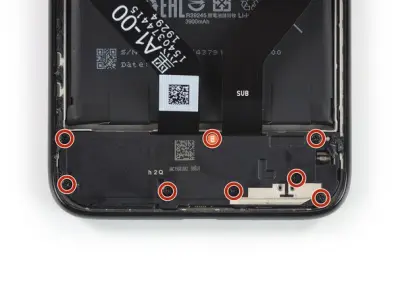

Используя отвертку Phillips, выкрутите восемь винтов длиной 3,3 мм, крепящих корпус полифонического динамика.

Протолкните вскрыватель под правый край корпуса полифонического динамика.

При помощи вскрывателя приподнимите динамик.

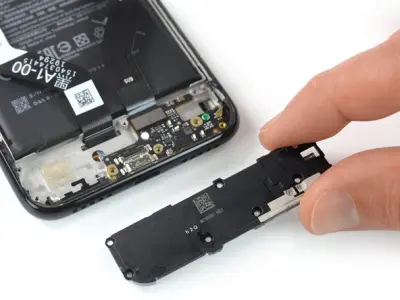

Извлеките полифонический динамик.

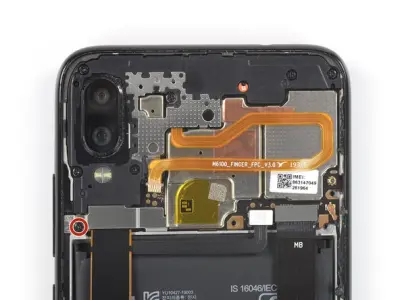

Отверткой Phillips открутите винт длиной 3,3 мм, крепящий крышку коннектора шлейфа дисплея к средней части.

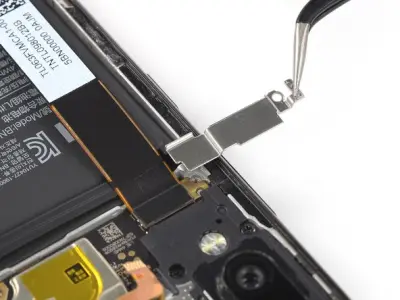

С помощью пинцета удалите крышку коннектора шлейфа дисплея.

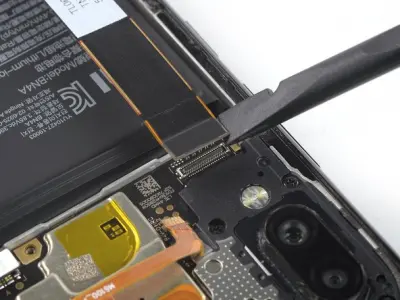

Лопаткой приподнимите и отсоедините шлейф дисплея.

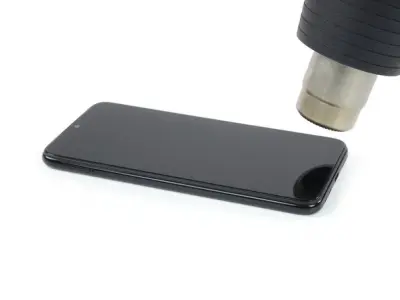

Приложите нагретый iOpener к дисплею или используйте тепловую пушку, чтобы размягчить проклейку под ним. Держите iOpener минимум две минуты.

Когда дисплей станет горячим наощупь, установите присоску на его нижний край.

Если дисплей разбит, покройте его слоем прочной липкой ленты, это позволит зафиксировать присоску. Либо вы можете использовать прочную липкую ленту вместо присоски. Если эти способы не сработают, приклейте присоску к дисплею суперклеем.

Потяните присоску, чтобы приподнять дисплей и создать небольшой зазор между ним и рамкой.

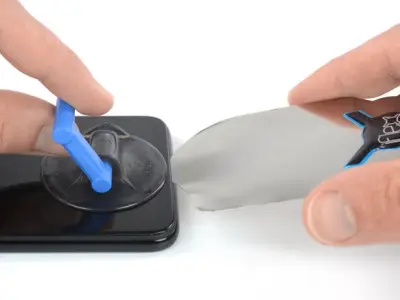

Вставьте в образовавшийся между рамкой и дисплеем зазор кончик iFlex.

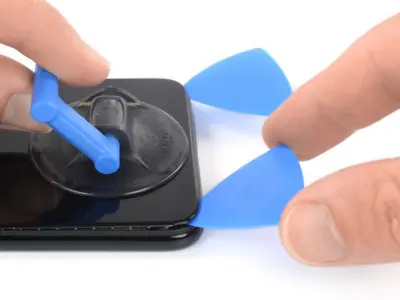

Вставьте кончик вскрывателя в зазор между рамкой и дисплеем рядом с iFlex.

Извлеките iFlex.

Проведите вскрывателем к нижнему правому углу, чтобы отделить проклейку. Оставьте вскрыватель на месте, предотвращая повторное склеивание.

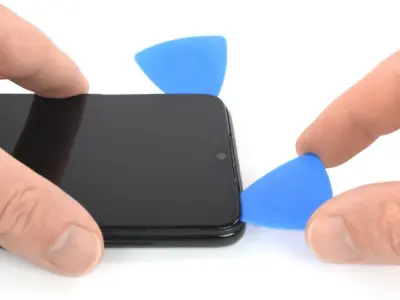

Вставьте второй вскрывватель и проведите им к нижнему левому углу дисплея, разрезая проклейку.

Оставьте вскрыватели на их местах, не давая дисплею приклеиться.

Если проклейку стало сложно разрезать, вероятно, она остыла. Воспользуйтесь iOpener или тепловой пушкой для повторного нагрева.

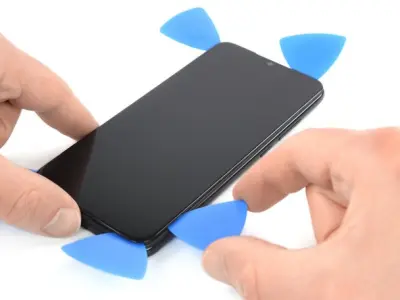

Вставьте третий вскрыватель под нижний левый угол телефона.

Проведите им до верхнего левого угла, разрезая проклейку. Оставьте вскрыватель в углу, предотвращая склеивание.

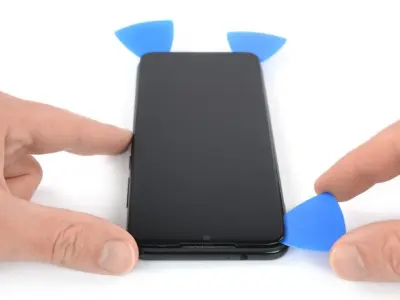

Вставьте четвертый вскрыватель в левый верхний угол.

Проведите вскрывателем вдоль верхнего края телефона, отделяя проклейку. Оставьте вскрыватель в верхнем правом углу дисплея, чтобы не дать ему приклеиться.

Когда будете работать в районе передней камеры, вставляйте только кончик вскрывателя, чтобы избежать повреждения или загрязнения камер.

Вставьте пятый вскрыватель и проведите им вдоль правого края телефона, разрезая оставшуюся проклейку.

Пока не пытайтесь полностью снять дисплей, его шлейф все еще продет в отверстие в рамке и, возможно, приклеен к внутренней стороне средней части.

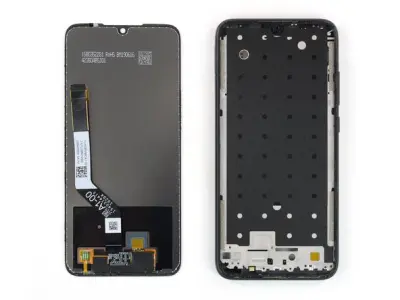

Пропустите шлейф дисплея через отверстие в средней части и удалите дисплей.

Сеточка верхнего динамика, может выпасть во время этой процедуры. Не потеряйте ее во время снятия экрана.

Заключение

По возможности включите телефон и протестируйте перед окончательным монтажом и сборкой.

Чтобы собрать устройство, следуйте этой инструкции в обратном порядке. Нанесите новую проклейку, где это необходимо, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).

Лучший способ закрепить новый экран – зафиксировать с помощью специальной двухсторонней проклейки для вашей модели телефона.
